Серія MKFS — мобільні фарбувально-сушильні камери з розсувною кабіною для нанесення та сушіння покриттів на великогабаритних виробах в умовах обмеженого виробничого простору. У складеному стані кабіна займає мінімум місця, а розгортається двома працівниками вручну за 2–3 хвилини без спеціальної техніки. Нагрів повітря до 60 °C дозволяє фарбувати й сушити в одній камері.
| Тип продукту: | Мобільна фарбувально-сушильна камера |
| Серія: | MKFS |
| Сфера використання: | Великогабаритні вироби |
Мобільні фарбувально-сушильні камери серії MKFS призначені для нанесення та сушіння ґрунтів, фарб, емалей і лаків на великогабаритних виробах — деталях машин, металоконструкціях, промисловому обладнанні — в умовах обмеженого виробничого простору. Ключова відмінність серії — розсувна кабіна: у складеному стані вона займає мінімум місця, а розгортається двома працівниками вручну за 2–3 хвилини без спеціальної техніки.
Вироби подаються в робочу зону кран-балкою, автонавантажувачем або візком. Термовентиляційна шафа підтримує температуру до 60 °C, тож фарбування і сушіння виконуються в одній камері, а час сушіння і простої скорочуються.

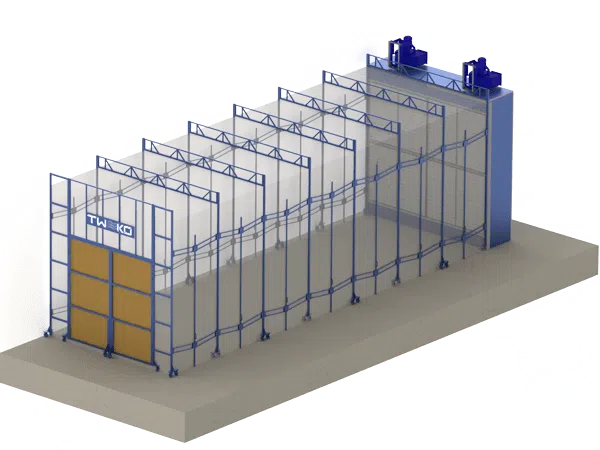

Кабіна — портальна розсувна конструкція з профільних сталевих труб і кутників, обшита зносостійкою негорючою тканиною та змонтована на колесах. Задня стаціонарна стіна виконана з сендвіч-панелей, а термовентиляційна шафа встановлюється стаціонарно в торцевій частині камери. У складеному стані кабіна звільняє виробничу площу для інших операцій.
Шиберні пристрої подачі, викиду і рециркуляції з пневмоприводами перемикають режими роботи, а їх положення контролюється з пульта керування.
Припливно-витяжна вентиляція створює в робочій зоні надлишковий тиск, який ізолює її від пилу та забруднень цеху, тож пофарбовані поверхні залишаються чистими. Лакофарбовий розпил видаляє і затримує система витяжної вентиляції та фільтрації. Рівномірний потік повітря створює комфортні умови праці для маляра і прискорює висихання покриття.
Відпрацьоване повітря проходить дворівневу суху фільтрацію зі ступенем очищення не нижче 95 % (клас EU4): картонні лабіринтні фільтри з накопичувальною здатністю пігменту до 16 кг/м² і синтетичні скловолоконні фільтри PaintStop.
Шибери подачі та викиду відкриті, рециркуляція закрита, тож повітря постійно оновлюється.
Протягом 10–15 хвилин видаляються випаровування лакофарбових матеріалів; повітрообмін і температура залишаються як у режимі фарбування.
Пульт автоматично прикриває шибери подачі та викиду приблизно до 10 %. Цього достатньо, щоб не допустити вибухонебезпечної концентрації парів, а нагріте повітря рециркулює для економії енергії.
Після сушіння камера автоматично відкриває подачу і викид та закриває рециркуляцію, охолоджуючи виріб і робочу зону.
За потреби камеру виготовляють за індивідуальним технічним завданням. Додатково її можна доповнити системою плавного регулювання повітряного потоку на базі частотних перетворювачів (до 40% економії електроенергії), комплектом пневматичного обладнання для фарбування, блоком очищення відпрацьованого повітря з активованим вугіллям і рейковим транспортувальним візком для переміщення виробів між ділянками.
Розрахуємо конфігурацію під ваші вироби та умови малярної ділянки.
Для базової комплектації*
| Компонент | Кількість |
|---|---|
| Конструкція | |
| Розсувна кабіна з профільних сталевих труб і кутників, обшита тентовим матеріалом, на колесах | 1 компл |
| Задня стаціонарна стіна з сендвіч-панелей | 1 компл |
| Розстібні ворота | 1 шт |
| Освітлення | |
| Комплект стельових світильників, 2 × 18 Вт | 1 компл |
| Комплект бокових світильників, 2 × 18 Вт | 1 компл |
| Теплова система | |
| Дизельний або газовий пальник | 1 шт |
| 4-ходовий теплообмінник із нержавіючої сталі | 1 шт |
| Вентиляція | |
| Відцентрова вентиляційна установка з електродвигуном | 1 шт |
| Вентиляційний канал викиду (стіна з фільтром) | 1 компл |
| Фільтрація | |
| Система фільтрації подачі повітря | 1 компл |
| Комплект фільтрів викиду, подачі та попередніх | 1 компл |
| Комплект рамок фільтрів викиду | 1 компл |
| Керування | |
| Пульт керування з системами автоматики і контролю | 1 шт |
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Для базової комплектації*
| Параметр | MKFS-6 | MKFS-9 | MKFS-11 | MKFS-13 | MKFS-15 |
|---|---|---|---|---|---|
| Розміри** | |||||
| Зовнішні габаритні розміри в розкладеному вигляді (Д×Ш×В), м | 8,5 × 4,1 × 3,1 | 10,5 × 4,6 × 4,1 | 13 × 5,1 × 5,1 | 15 × 5,1 × 5,1 | 17,1 × 5,1 × 5,1 |
| Зовнішні габаритні розміри в складеному вигляді (Д×Ш×В), м | 3,3 × 4,1 × 3,1 | 3,6 × 4,6 × 4,1 | 3,7 × 5,1 × 5,1 | 4 × 5,1 × 5,1 | 4 × 5,1 × 5,1 |
| Внутрішні розміри робочої зони (Д×Ш×В), м | 6,4 × 4 × 3 | 8,55 × 4,5 × 4 | 10,8 × 5 × 5 | 12,9 × 5 × 5 | 15 × 5 × 5 |
| Ворота двостулкові, розстібні (Ш×В), мм | 3 000 × 2 800 | 3 500 × 3 500 | 4 000 × 4 500 | 4 000 × 4 500 | 4 000 × 4 500 |
| Вентиляція | |||||
| Продуктивність по повітрю, м³/год | 12 000 | 18 000 | 23 000 | 26 000 | 30 000 |
| Швидкість повітряного потоку всередині камери, м/с | 0,28 | 0,28 | 0,26 | 0,26 | 0,28 |
| Температура повітря, °C | 16–60 | ||||
| Потужність припливної вентиляційної установки, кВт | 4 | 5,5 | 7,5 | 11 | 15 |
| Потужність витяжної вентиляційної установки, кВт | 3 | 4 | 7,5 | 7,5 | 15 |
| Нагрів повітря*** | |||||
| Теплова потужність дизельного пальника, кВт | 40–85 | 80–160 | 80–200 | 115–310 | 115–310 |
| Споживання дизельного палива, кг/год | 3,4–7,2 | 7–13 | 7–13 | 8,6–26 | 8,6–26 |
| Теплова потужність газового пальника, кВт | 35–85 | 60–170 | 85–200 | 95–300 | 95–300 |
| Споживання природного газу, ст. м³/год | 3,7–8,9 | 6,4–18 | 6,4–18 | 10–32 | 10–32 |
| Споживана потужність електричного теплообмінника, кВт | 90 | 99 | 120 | 150 | 180 |
| Електроенергія | |||||
| Споживана потужність (без електричного теплообмінника), кВт | 8 | 10 | 14 | 16 | 20 |
| Електроживлення | 3 фази, 380 В, 50 Гц | ||||
* Характеристики наведено для базової комплектації. За потреби камеру виготовляють за індивідуальним технічним завданням.
** Зовнішні габарити камери залежать від типу та розміщення вентиляційної установки.
*** Обсяг споживання палива залежить від температури зовнішнього повітря. Нагрів повітря здійснюється газовим або дизельним пальником чи електричним теплообмінником — на вибір замовника.
