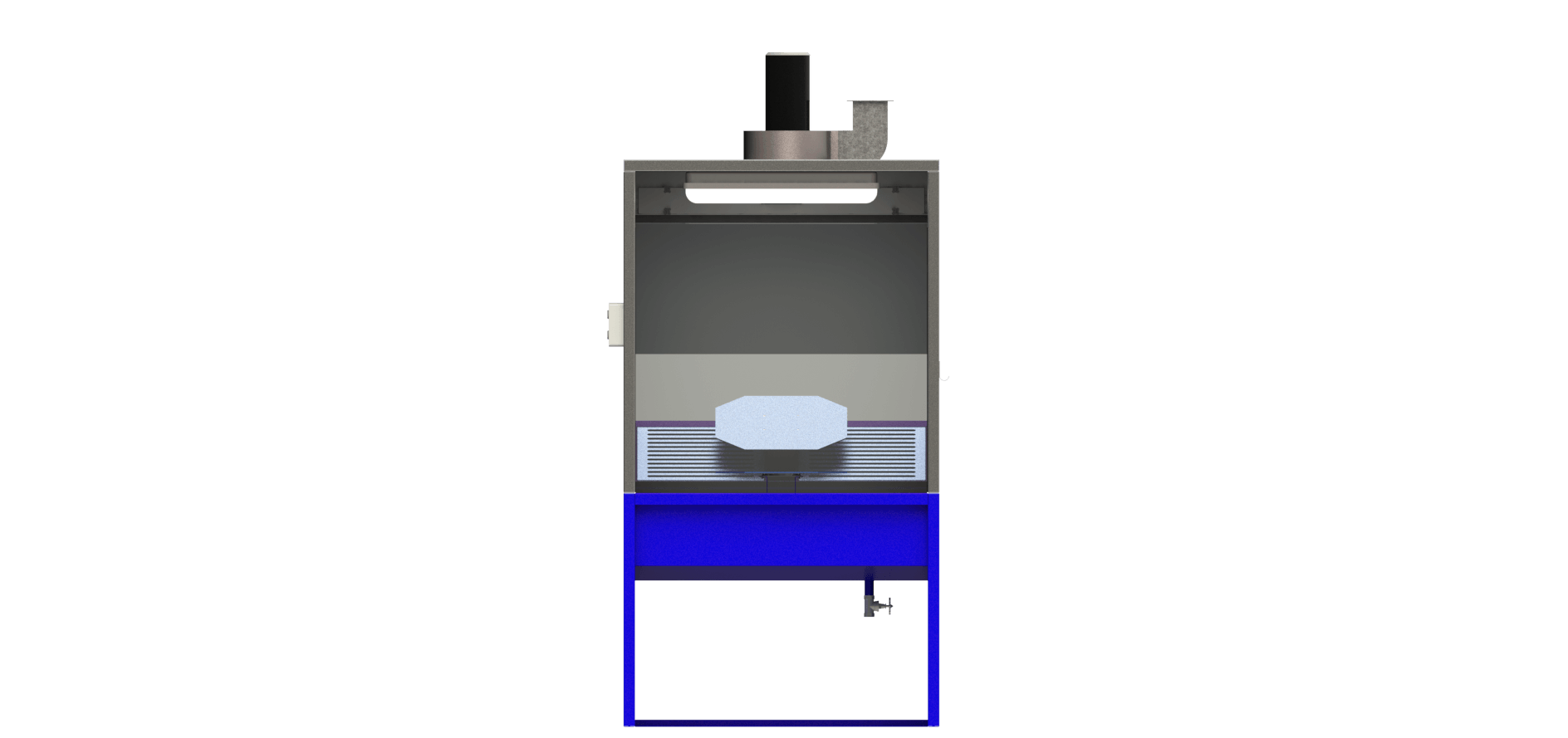

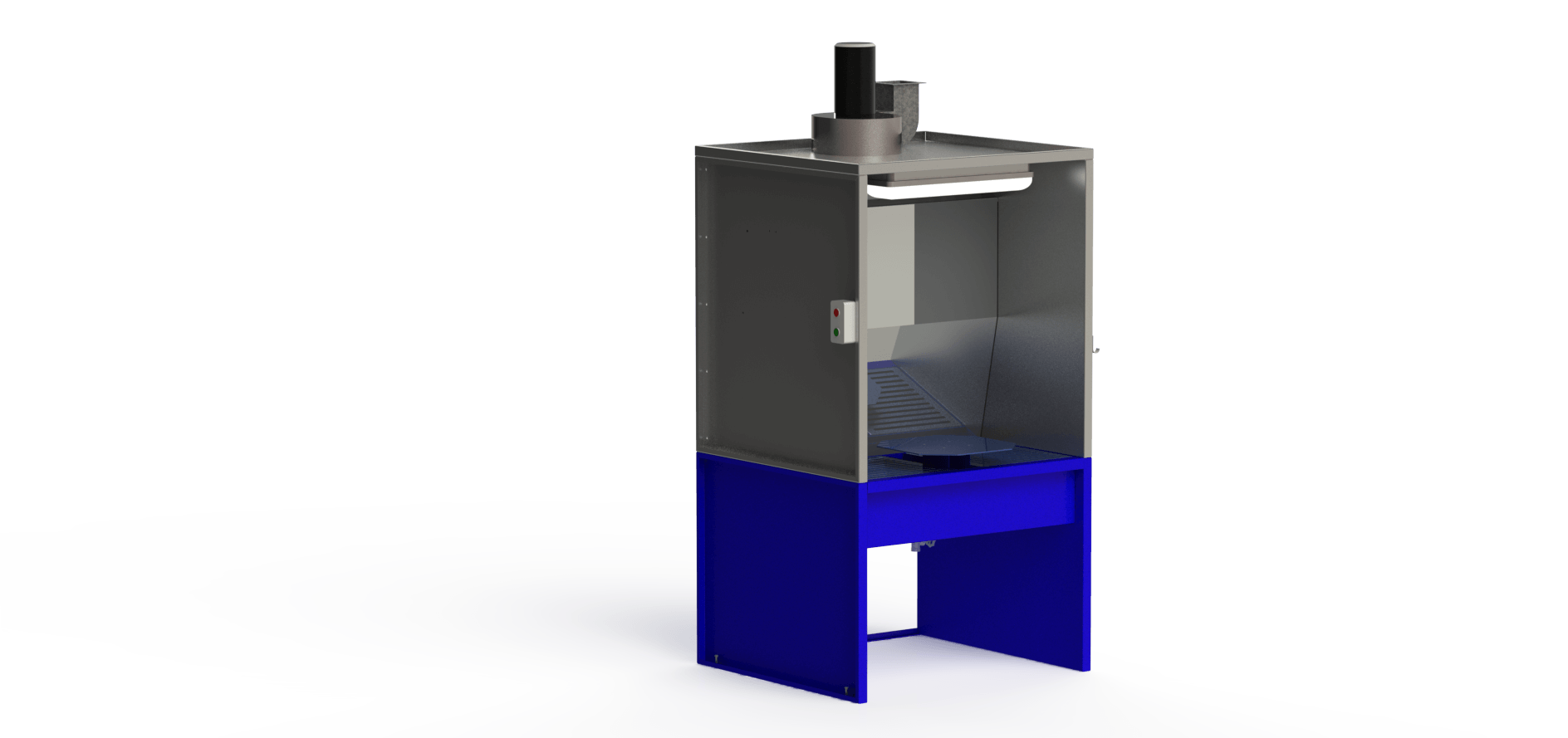

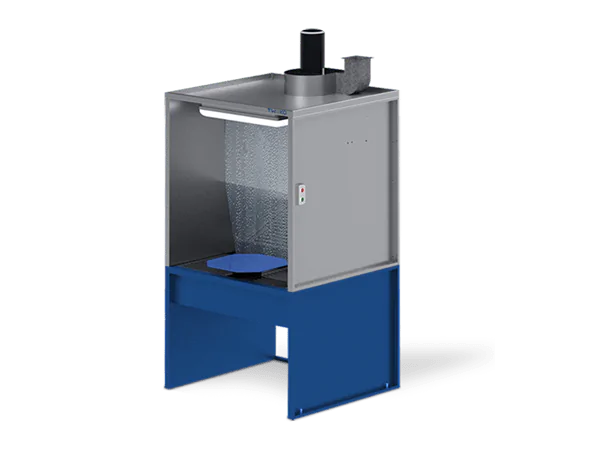

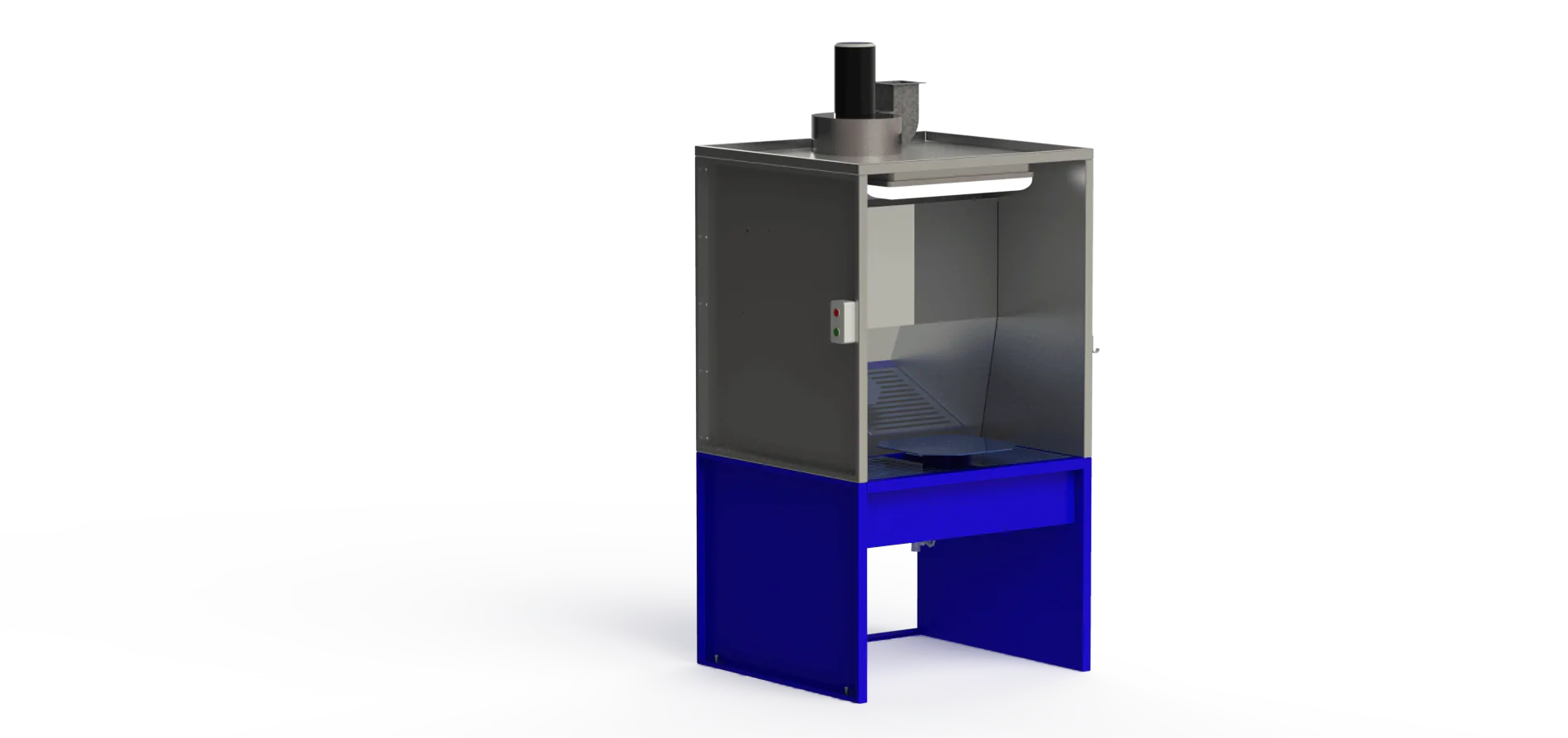

Витяжна шафа з гідроекраном: серія AS Hydro (ASH-1)
В наявності
Витяжна шафа ASH-1 — найкомпактніша в серії AS Hydro: трирівнева фільтрація з гідроекраном і фінальним фільтром PaintStop, ручний поворотний стіл 450 × 450 мм і герметичний LED-світильник для фарбування дрібних виробів і деталей. Вода затримує до 90 % часток фарби, тож фільтр служить значно довше, ніж у сухих системах.
Три ступені очищення, не менше 95 %Ручний поворотний стілМонтаж без будівельних робітГерметичний LED-світильникВибухозахищене виконання на замовлення
ASH-1 — найкомпактніша витяжна шафа з гідроекраном серії AS Hydro. Вона створює безпечні та комфортні умови на малярній ділянці під час підготовки та нанесення лакофарбових покриттів на малогабаритні вироби й деталі з дерева, металу, пластику та інших матеріалів. Ключова відмінність — водяна фільтрація: гідроекран осаджує у воді до 90 % твердих часток фарби, суспензій та аерозолів, тому шафа працює значно довше без заміни фільтрів, ніж системи із сухою фільтрацією, а поворотний стіл дозволяє фарбувати виріб з усіх боків, не переставляючи його.
Монтаж не потребує підготовчих будівельних робіт: достатньо підвести повітроводи для відведення повітря, тож шафу можна швидко встановити практично в будь-якому приміщенні.
Меблеві та багетні майстерніЛабораторії з підбору фарбиЛегка промисловістьНевеликі металеві вироби
Як працює шафа
Маляр ставить виріб на поворотний стіл у робочій зоні, а вентиляційна установка протягує повітря через робочу зону зі швидкістю 0,25–0,4 м/с. Повітря з надлишками розпилу проходить два рівні водяного очищення, де осідає до 90 % часток фарби, потім — скловолоконний фільтр PaintStop і через повітроводи викидається в атмосферу.
1 × 0,9розтин водяного екрану, м
до 2 210продуктивність по повітрю, м³/год
0,25–0,4швидкість повітря в робочій зоні, м/с
250обсяг циркулюючої води, л
Дренажний насос гідроциркуляційної системи подає воду з ванни шафи на водяний екран і форсунки, а вода рециркулює в замкненому контурі. Стіл розміром 0,45 × 0,45 м обертається на 360° — виріб повертають потрібним боком, не знімаючи його зі столу.
Триступенева фільтрація
Робоча зонаВодяний екранВодяний розпил форсункамиФільтр PaintStop EU4Вентиляційна установка і викид
Перший рівень — водяний екран 0,9 × 1 м: вода рівномірно стікає по дзеркалу й змиває надлишки розпилу. Другий — водяний розпил двома форсунками, що осаджує частки фарби у воді. Третій — скловолоконний фільтр PaintStop класу EU4 — забезпечує фінальне очищення. Разом три ступені дають ступінь очищення не менше 95 %.
Завдяки водяній фільтрації PaintStop навантажується значно менше, ніж у сухих системах, тож інтервали між заміною фільтра довші, а витрати на обслуговування нижчі. Площа скловолоконного фільтра — 0,41 м², утримувальна здатність — близько 3,5 кг/м² залежно від типу лакофарбового матеріалу.
Для яких задач
Малярні ділянки меблевих майстерень і фабрик, багетних майстерень, підприємств легкої промисловості та майстерень з виготовлення невеликих металевих виробів.
Лабораторії з підбору фарби для колористів.
Малогабаритні вироби та деталі — зокрема там, де потрібні чисте робоче середовище та висока якість покриття.
Інтенсивне фарбування — вода накопичує значно більше фарби, ніж сухі фільтри, тому шафа довше працює без заміни фільтра.
Конструкція
Корпус — верхній корпус із листової сталі товщиною 1,5 мм з цинковим покриттям 18–40 мкм, перекриття з порошковим покриттям; ванна, решітки та стіл — зі сталевого листа товщиною 2 мм.
Водяна фільтрація — водяний екран із переливним блоком і дзеркалом, дві форсунки водяного розпилу та гідроциркуляційна система з дренажним насосом 0,75 кВт продуктивністю 225 л/хв.
Фінальний фільтр — фільтр-касета зі скловолоконним фільтром типу PaintStop класу EU4 площею 0,41 м².
Вентиляційна установка — відцентровий вентилятор середнього тиску з асинхронним електродвигуном 0,75 кВт, 1 500 об/хв; вихід 140 × 140 мм.
Поворотний стіл 0,45 × 0,45 м на поворотній фурнітурі 360° і кронштейн для фарборозпилювачів.
Освітлення та керування — світлодіодний світильник 18 Вт зі ступенем захисту IP66, пульт керування, електромонтажний комплект і комплект кріплень.
Безпека та встановлення
Обладнання має дозвіл Держпраці на застосування на території України.
За потреби шафу виготовляють у вибухозахищеному виконанні: вентилятор із різнорідних металів або алюмінієвий, вибухозахищені електродвигун, пульт керування та світильник.
Електроживлення — 3 фази, 380 В, 50 Гц; із частотним перетворювачем шафу можна підключити до мережі 230 В.
Повітроводи викиду: загальна довжина до місця викиду — не більше 10 м, переріз — не менше 0,05 м².
Пульт керування у вибухозахищеному виконанні потребує підведення стисненого повітря 1,5–2 бар, до 100 л/хв.
Індивідуальна конфігурація
Додатково шафу можна доповнити:
Крильця-уловлювачі з оцинкованої сталі — встановлюються під кутом 45°, збільшують зону витяжки на 250 мм по висоті та на 500 мм по ширині й обмежують рух надлишків фарби за межі шафи.
Активна водяна підлога — приставна конструкція 1 000 × 330 мм (ширина — відповідно до шафи), що підключається до ванни шафи: вода протікає під решітками підлоги й відводить надлишки лакофарбових матеріалів. Можна використовувати до трьох секцій; встановлюється додатковий насос 2 кВт, максимальне навантаження на решітки — 218 кг на площу 200 × 200 мм.
Міні-кабіна з механізмом ротації виробу — розташовується на верхній панелі шафи й дозволяє підвішувати та обертати вироби прямо перед зоною витяжки.
Поворотний стіл з електроприводом.
Дзеркало-перелив з нержавіючої сталі замість оцинкованого — вода стікає рівномірніше, а строк служби дзеркала значно довший.
Система плавного регулювання повітряного потоку на базі частотного перетворювача — до 40 % економії електроенергії, підтримання потрібної швидкості повітря в міру забруднення фільтрів, можливість живлення від мережі 230 В.
Комплект повітроводів для приєднання вентиляційної установки, розміщеної на стіні поруч із шафою або на підлозі праворуч чи ліворуч від неї.
Виконання корпусу — порошкове фарбування в будь-який колір за RAL або нержавіюча сталь замість оцинкованих панелей; внутрішні елементи корпусу також можна виготовити з нержавіючої сталі.
Термін виготовлення — до 12 робочих днів, у вибухозахищеному виконанні — до 40 робочих днів. Гарантійний термін — 12 місяців.
Потрібна витяжна шафа під ваш проєкт?
Підберемо модель і конфігурацію під ваші вироби та приміщення.
Комплект поставки витяжної шафи ASH-1
Для базової комплектації*
Компонент
Кількість
Конструкція
Ванна
1 шт
Верхній корпус (панелі, направляюча, перегородка, кронштейн, переливний блок, перекриття)
1 шт
Дзеркало
1 шт
Решітка
2 шт
Стіл з поворотною фурнітурою
1 шт
Кронштейн для фарборозпилювачів
1 шт
Комплект кріплень
1 компл
Водяна система
Гідроциркуляційна система з дренажним насосом
1 компл
Вентиляція
Вентиляційна установка з електродвигуном 0,75 кВт
1 шт
Фільтрація
Фільтр-касета зі скловолоконним фільтром типу PaintStop
1 шт
Освітлення, керування та документація
Світлодіодний світильник 18 Вт, IP66
1 шт
Пульт керування
1 шт
Електромонтажний комплект
1 компл
Супровідна документація
1 компл
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики витяжної шафи ASH-1
Для базової комплектації*
Параметр
Значення
Розміри та маса
Габаритні розміри (Ш×В×Г), м
1,08 × 2,38 × 1,05
Робоча зона (Ш×В), м
1 × 0,9
Поворотний стіл (Д×Ш), м
0,45 × 0,45
Вихід вентиляційної установки, мм
140 × 140
Маса без води / з водою, кг
210 / 460
Фільтрація
Система фільтрації
водяна дворівнева + суха однорівнева
Водяний екран (В×Ш), м
0,9 × 1
Форсунки водяного розпилу, шт
2
Площа скловолоконного фільтра, м²
0,41
Об’єм циркулюючої води, л
250
Вентиляція
Продуктивність по повітрю, м³/год
850–2 210
Робочий тиск вентилятора, Па
347–416
Швидкість повітря в робочій зоні, м/с
0,25–0,4
Потужність електродвигуна вентилятора, кВт
0,75
Водяний насос
Потужність насоса, кВт
0,75
Продуктивність насоса, л/хв
225
Напір насоса, м
10
Освітлення
Світлодіодний світильник 18 Вт, IP66, шт
1
Енергоносії
Споживання електроенергії, кВт
1
Електроживлення
3 фази, 380 В, 50 Гц
Стиснене повітря (для пульта у вибухозахищеному виконанні)
1,5–2 бар, до 100 л/хв
* Характеристики наведено для базової комплектації.
