Компанія TWEKO спроєктувала та впровадила фарбувальну дільницю для нанесення лакофарбових покриттів на риболовні приманки на базі двох фарбувальних постів із водяною фільтрацією серії FPH. До складу комплексу увійшли два пости, обладнані витяжними шафами з гідроекраном серії AS Hydro (ASH-1,35) із робочою зоною 1000 × 1000 × 500 мм, триступенева система очищення повітря (2 рівні водяної та 1 рівень сухої фільтрації), припливно-витяжна вентиляція продуктивністю до 8 000 м³/год зі стельовою подачею очищеного повітря та централізоване керування з частотним регулюванням повітряного потоку. Швидкість повітря в робочій зоні становить 0,25–0,4 м/с, що забезпечує стабільні умови для нанесення лакофарбових покриттів.
Про клієнта
ТОВ «ФІШАП» (FishUp) — український виробник спінінгових приманок для спортивної та аматорської риболовлі із власним циклом розробки та виробництва продукції. Компанія спеціалізується на виготовленні силіконових приманок, що проходять етапи фарбування, лакування та контролю якості.
Після переїзду виробництва до нового приміщення компанія звернулася до TWEKO із завданням облаштувати фарбувальну дільницю.
Завдання проєкту
У межах проєкту необхідно було виконати такі задачі:
- облаштувати окрему фарбувальну кімнату на базі існуючого виробничого приміщення;

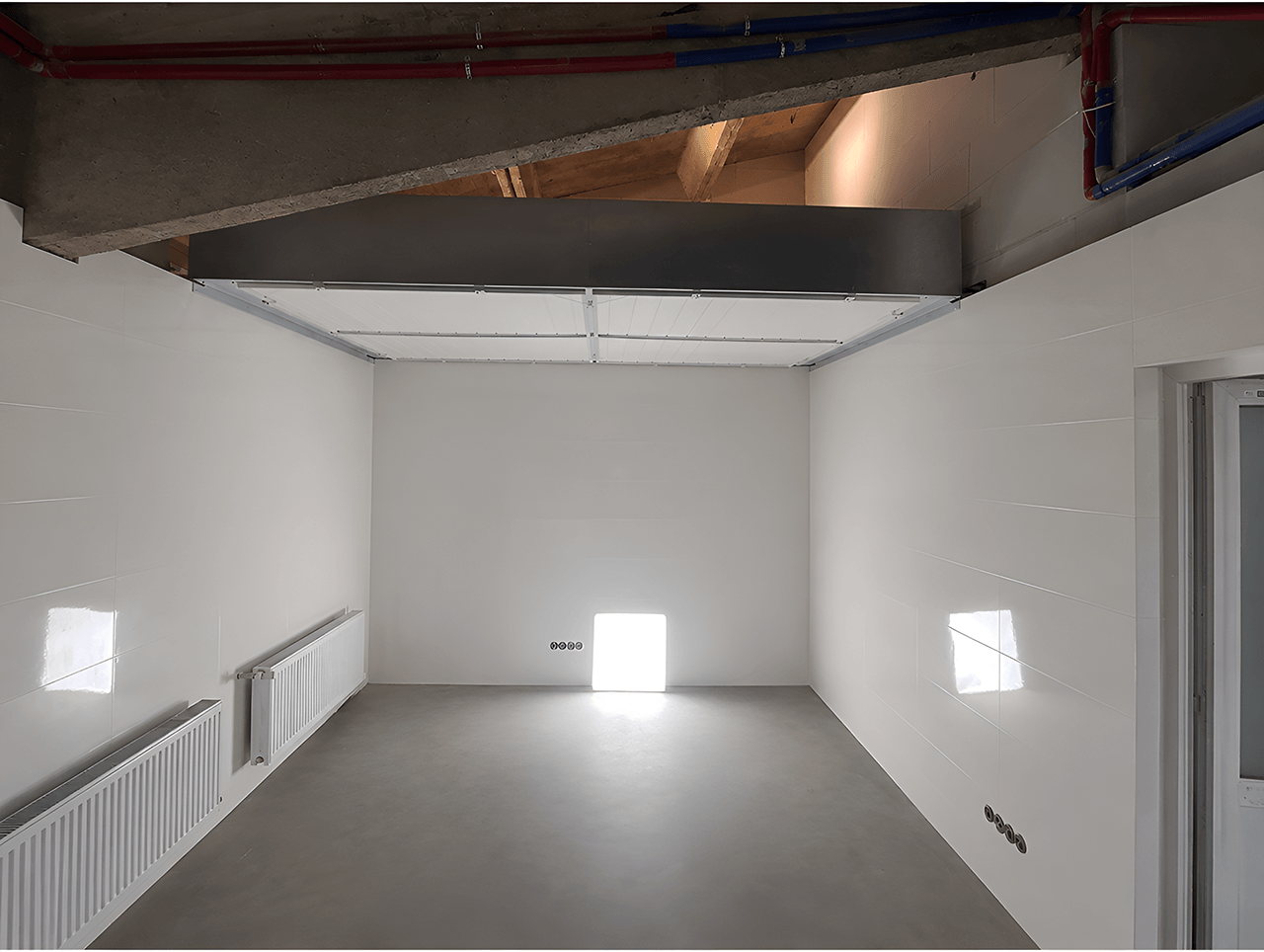

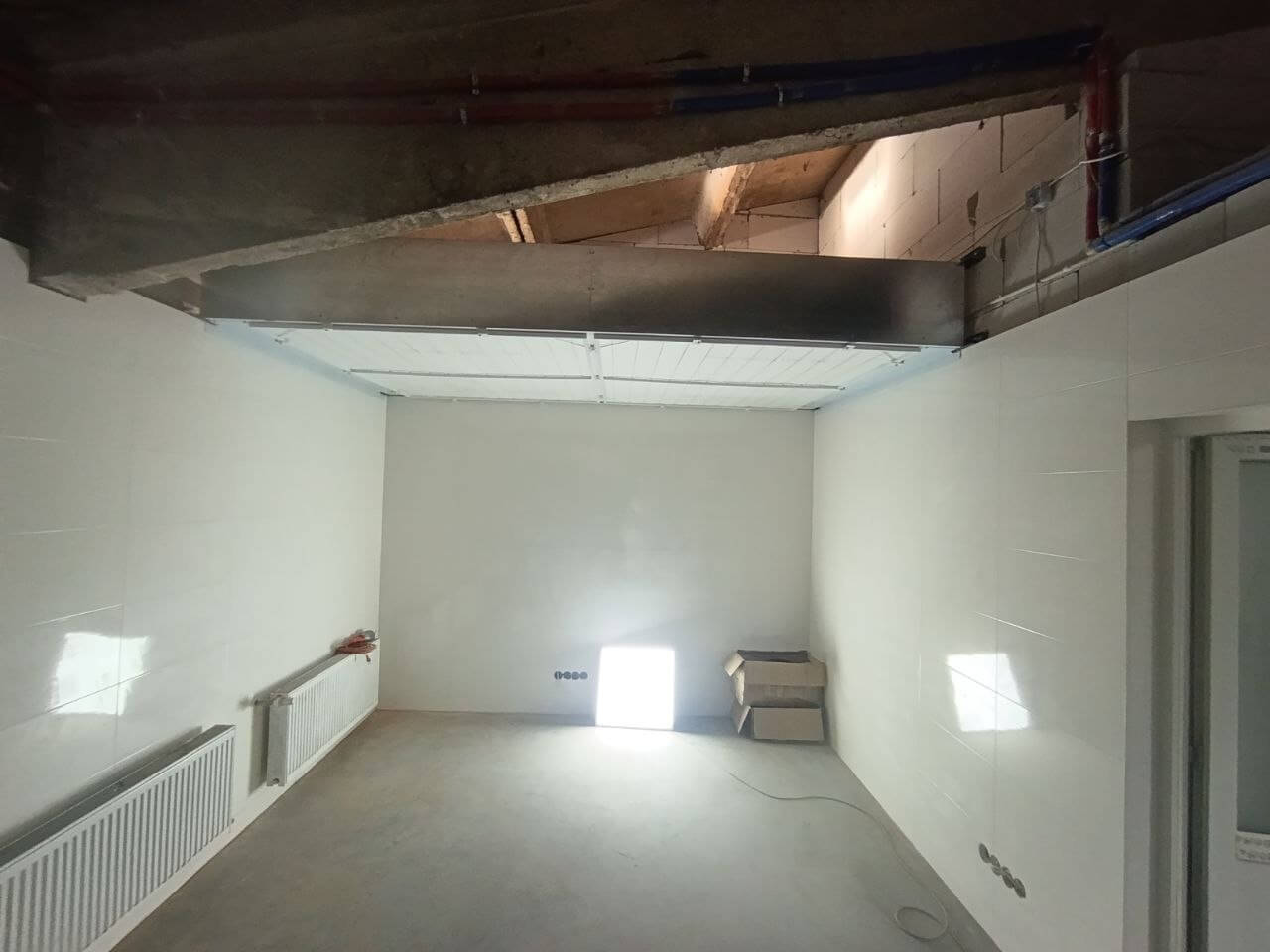

- організувати подачу очищеного та відфільтрованого повітря через стельову систему;
- створити два фарбувальні пости для одночасної роботи операторів;
- реалізувати фарбування над водяною поверхнею для мінімізації відбиття фарби та утворення фарбувального пилу;
- забезпечити можливість виконання операцій фарбування і лакування виробів у підвішеному стані;
- забезпечити комфортні та безпечні умови праці з мінімальним рівнем шуму вентиляційної системи.
Запрапоноване рішення

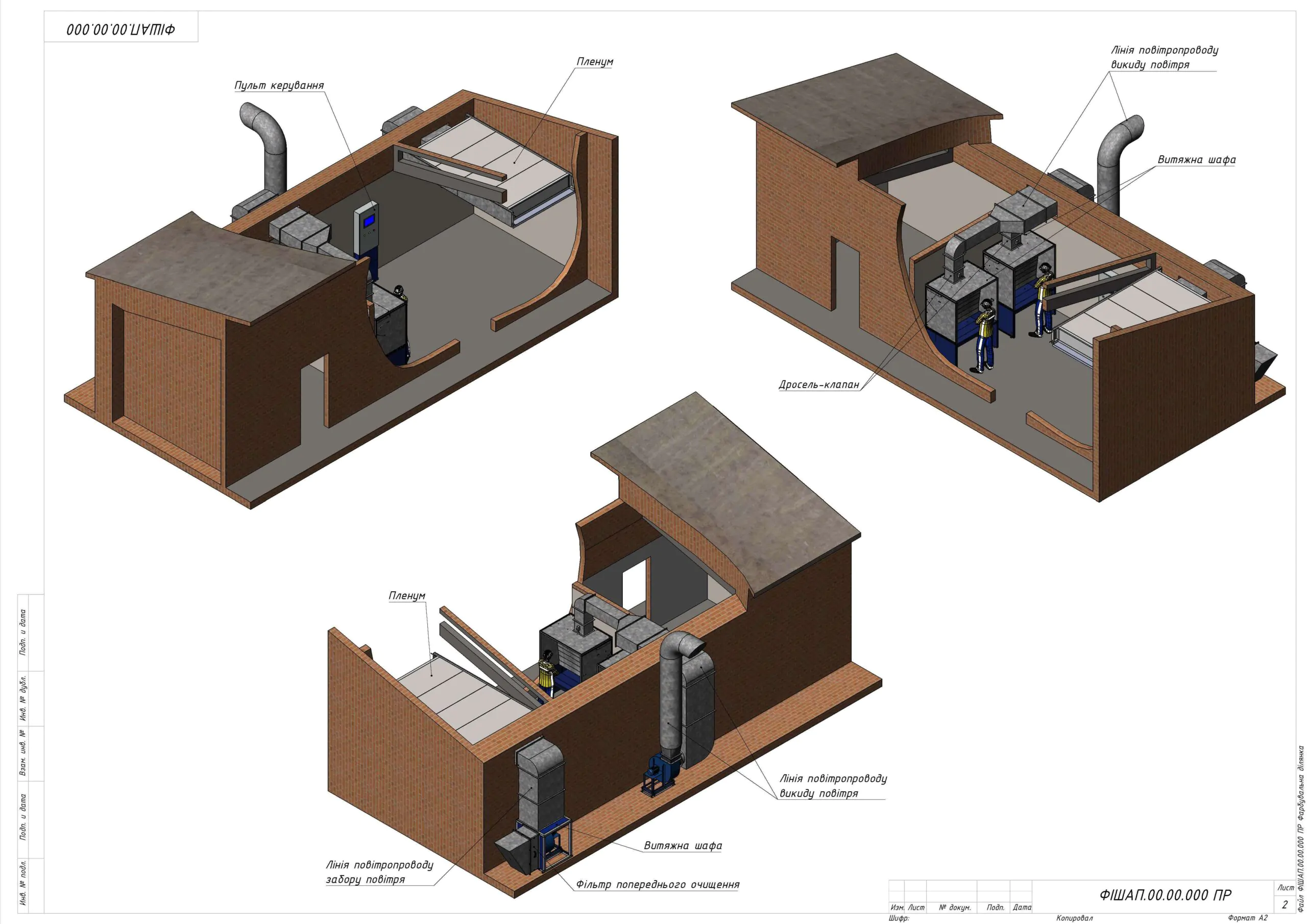

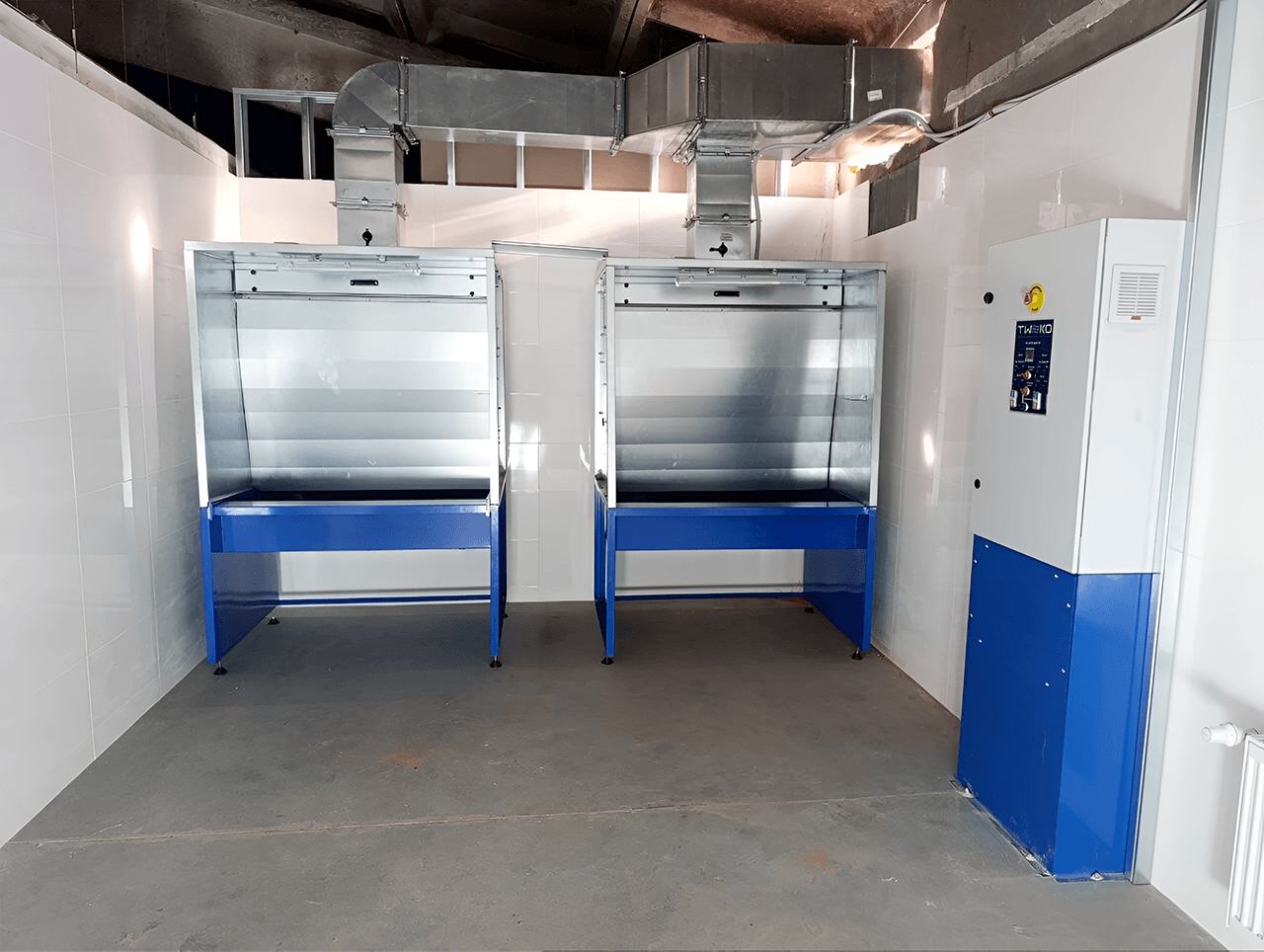

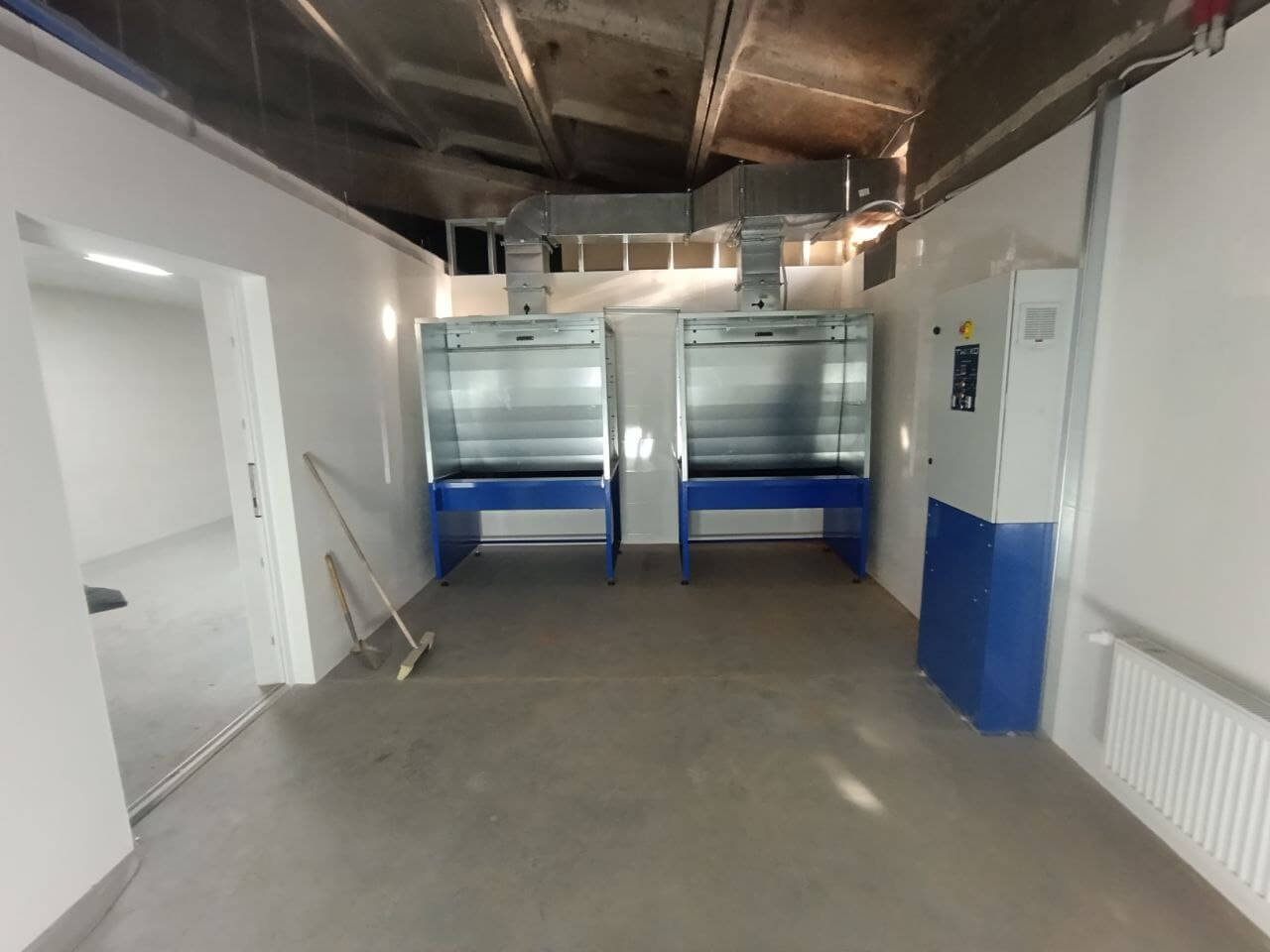

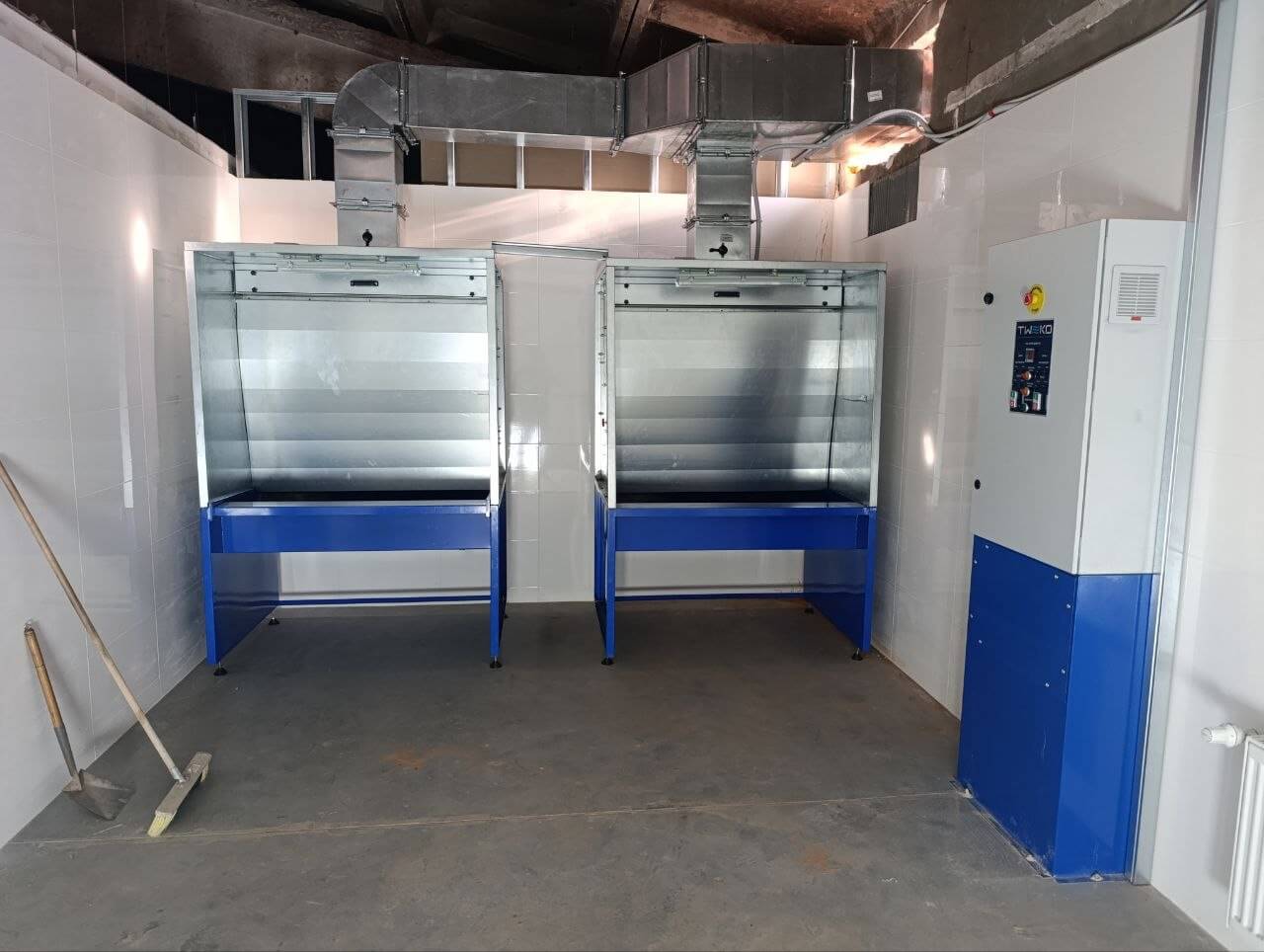

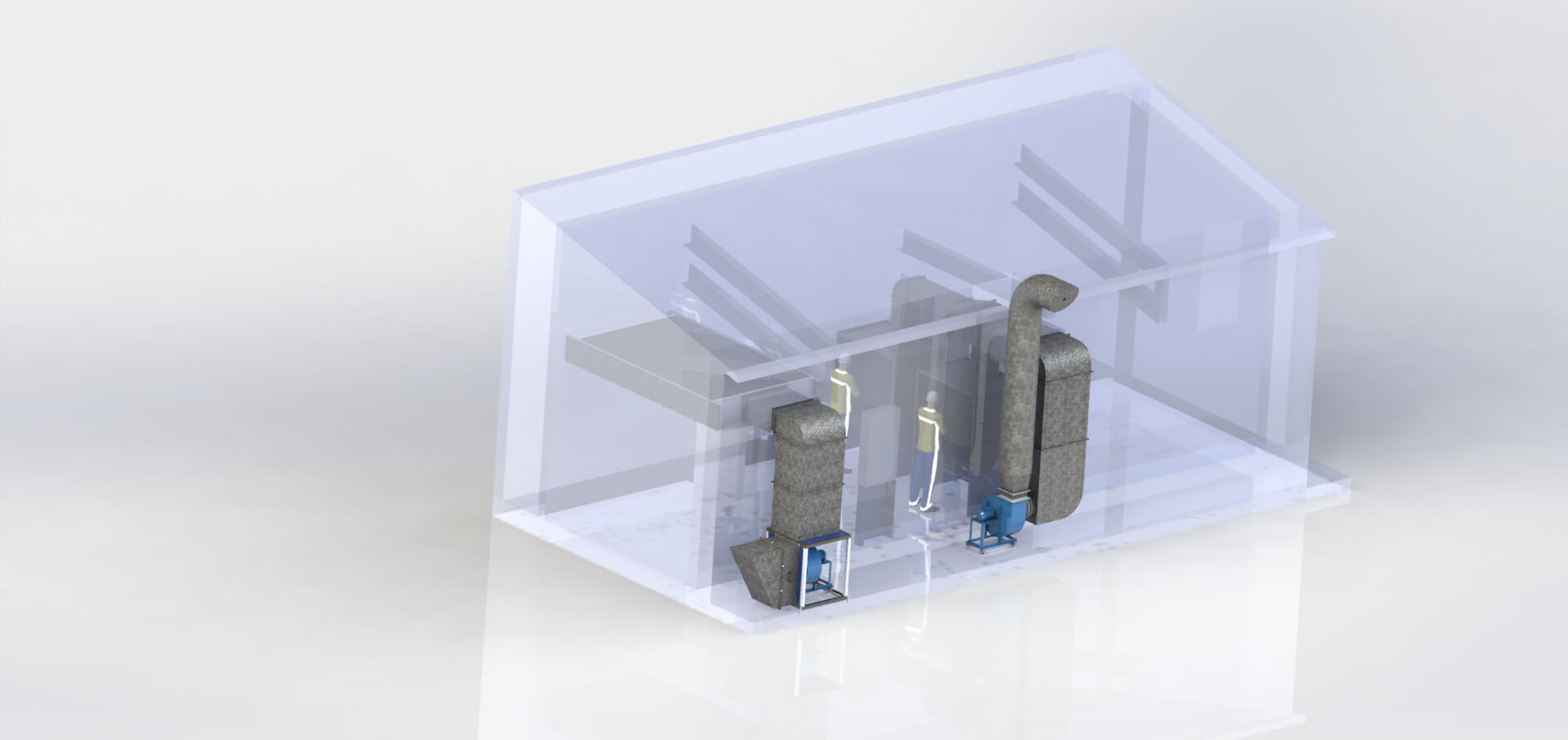

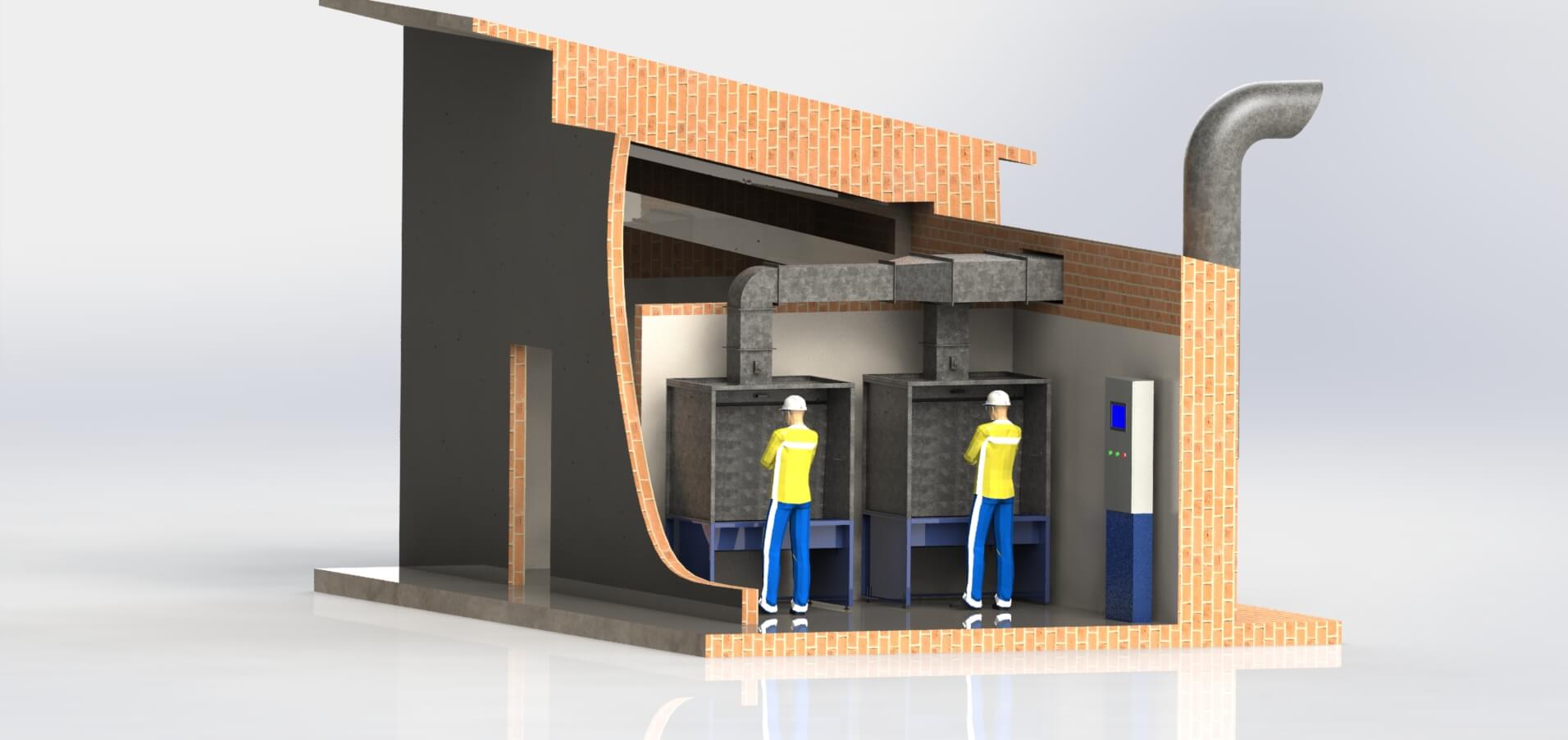

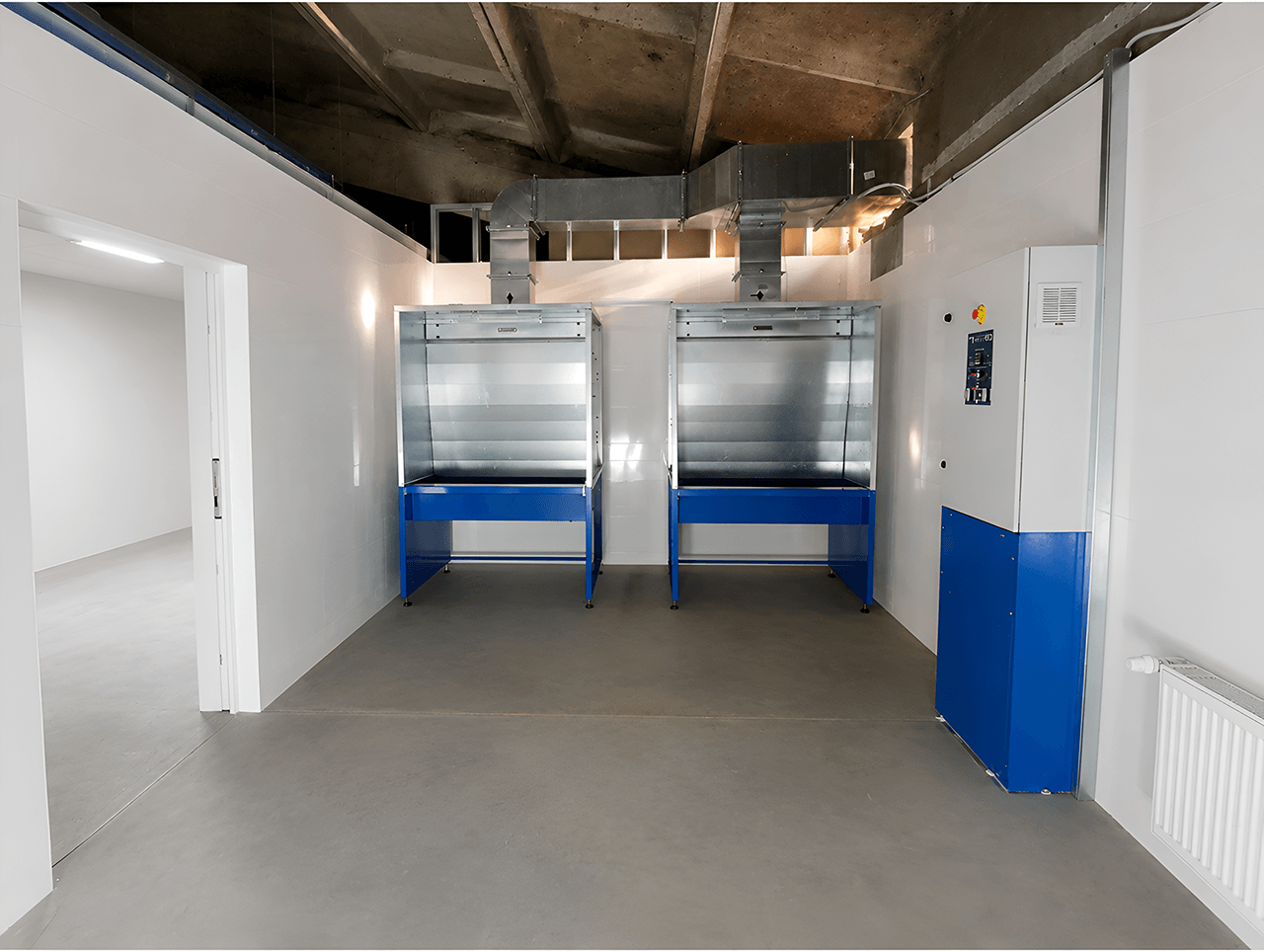

Відповідно до вимог замовника компанія TWEKO спроєктувала фарбувальну дільницю на базі двох фарбувальних постів із водяною фільтрацією серії FPH, обладнаних витяжними шафами з гідроекраном серії AS Hydro (ASH-1,35), інтегрованими в єдиний вентиляційний комплекс із централізованим керуванням. Кожен пост має робочу зону 1000 × 1000 × 500 мм, оснащений поворотним столом 450 × 450 мм та забезпечує швидкість повітря в робочій зоні 0,25–0,4 м/с, що відповідає вимогам до виконання фарбувальних робіт.
Для очищення повітря застосовано триступеневу систему фільтрації, яка поєднує водяну завісу площею 0,95 м² із циркуляцією близько 250 л води, систему водяного розпилення на базі двох форсунок та фільтрувальну касету зі скловолоконним фільтром PaintStop площею 0,4 м² з утримувальною здатністю до 3,5 кг/м² (залежно від типу лакофарбового матеріалу). Така схема забезпечує ефективне уловлювання частинок лакофарбових матеріалів і мінімізує поширення фарбувального аерозолю в робочій зоні.

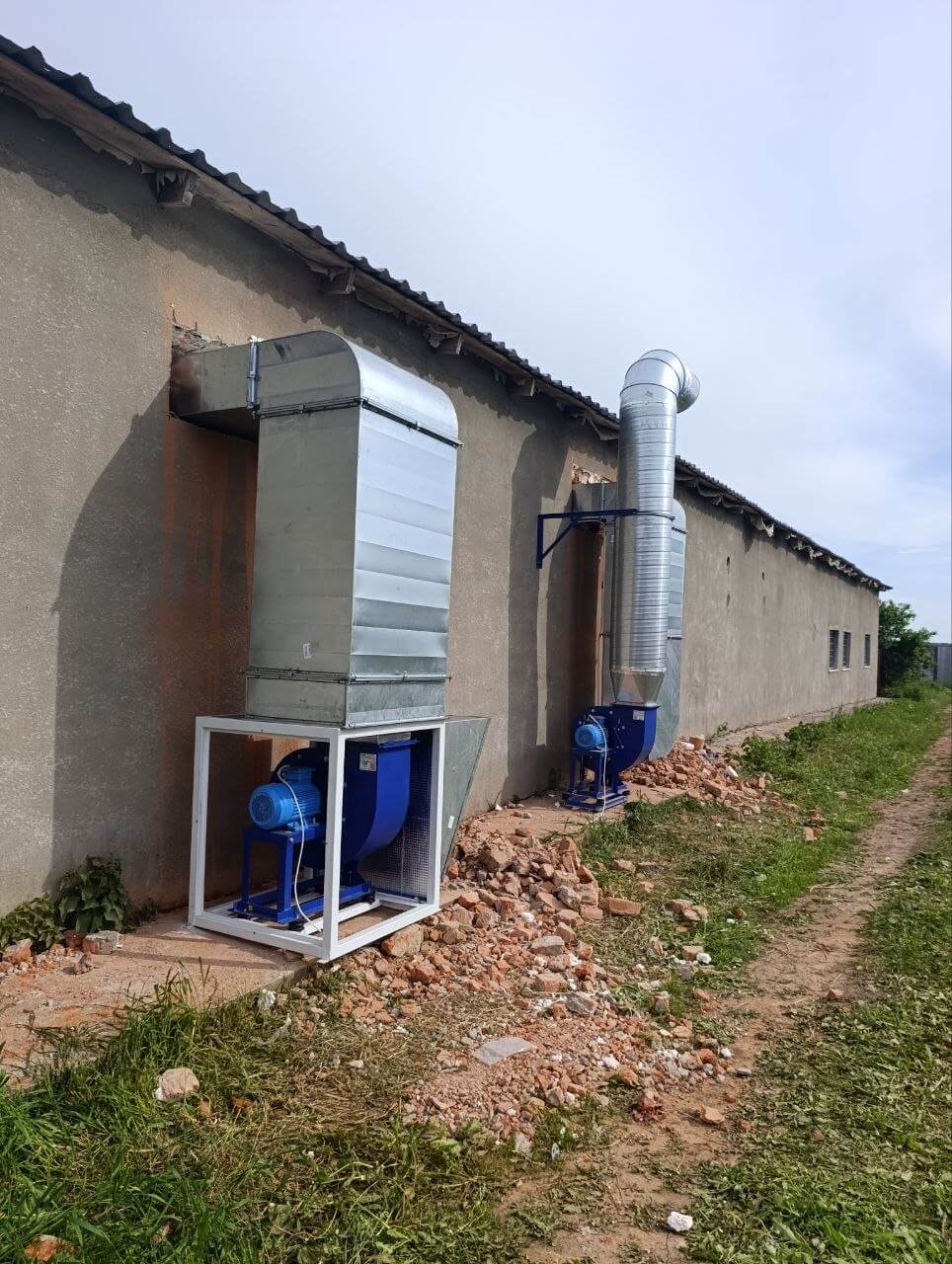

До складу фарбувальної дільниці також увійшли припливна та витяжна вентиляційні установки, стельова система подачі очищеного повітря, система циркуляції води з насосами продуктивністю до 7000 л/год, комплект повітропроводів, світлодіодне освітлення LED IP66, пульт керування із системами автоматики, частотними перетворювачами для плавного регулювання повітряного потоку, терморегулятором, лічильником мотогодин і повітряними клапанами ручного регулювання. Живлення комплексу здійснюється від мережі 3×380 В / 50 Гц.
Технічні характеристики комплексу
| Габаритні розміри | |
|---|---|
| Габарити витяжної шафи (Ш × В × Г) | 1,08 × 2,34 × 1,00 м |
| Розміри робочої зони (Ш × В × Г) | 1,00 × 1,00 × 0,50 м |
| Розмір поворотного столу | 0,45 × 0,45 м |
| Маса (без води) | 240 кг |
| Швидкість повітря у робочій зоні | 0,25–0,40 м/с |
| Фільтрація | |
| Кількість ступенів очищення | 3 рівні (2 водяні + 1 сухий) |
| Перший рівень | Водяна завіса, площа 0,95 м², об’єм циркулюючої води ≈250 л |
| Другий рівень | Водяний розпил форсунками, 2 шт. |
| Третій рівень | Скловолоконний фільтр, площа 0,4 м², утримуюча здатність ≈3,5 кг/м²* |
| Освітлення | |
| Тип світильника | LED, IP66 |
| Потужність світильника | 18 Вт |
| Кількість світильників | 1 шт. |
| Система циркуляції води | |
| Максимальна продуктивність | 7000 л/год |
| Максимальний напір | 7 м |
| Максимальний розмір часток | 5 мм |
| Вимоги | |
| Електроживлення комплексу | 3 фази / 380 В / 50 Гц |
| Вимоги до фундаменту | Перепад рівня підлоги не більше ±5 мм |
Шукаєте ефективне рішення для фарбування дрібногабаритних виробів із ефективним очищенням повітря? Фахівці TWEKO допоможуть реалізувати комплексне рішення — від проєктування до введення обладнання в експлуатацію.
