Компания TWEKO спроектировала и внедрила окрасочный участок для нанесения лакокрасочных покрытий на рыболовные приманки на базе двух окрасочных постов с водяной фильтрацией серии FPH. В состав комплекса вошли два поста, оборудованные вытяжными шкафами с гидроэкраном серии AS Hydro (ASH-1,35) с рабочей зоной 1000 × 1000 × 500 мм, трёхступенчатая система очистки воздуха (2 уровня водяной и 1 уровень сухой фильтрации), приточно-вытяжная вентиляция производительностью до 8 000 м³/ч с потолочной подачей очищенного воздуха и централизованное управление с частотным регулированием воздушного потока. Скорость движения воздуха в рабочей зоне составляет 0,25–0,4 м/с, что обеспечивает стабильные условия для нанесения лакокрасочных покрытий.
О клиенте
ООО «ФИШАП» (FishUp) — украинский производитель спиннинговых приманок для спортивной и любительской рыбалки с собственным циклом разработки и производства продукции. Компания специализируется на изготовлении силиконовых приманок, которые проходят этапы окраски, лакирования и контроля качества.
После переезда производства в новое помещение компания обратилась в TWEKO с задачей обустроить окрасочный участок.
Задачи проекта
В рамках проекта необходимо было выполнить следующие задачи:
- обустроить отдельную комнату окраски на базе существующего производственного помещения;
- организовать подачу очищенного и отфильтрованного воздуха через потолочную систему;
- создать два окрасочных поста для одновременной работы операторов;
- реализовать окраску над водяной поверхностью для минимизации отражения краски и образования красочной пыли;
- обеспечить возможность выполнения операций окраски и лакирования изделий в подвешенном состоянии;
- обеспечить комфортные и безопасные условия труда с минимальным уровнем шума вентиляционной системы.
Предложенное решение

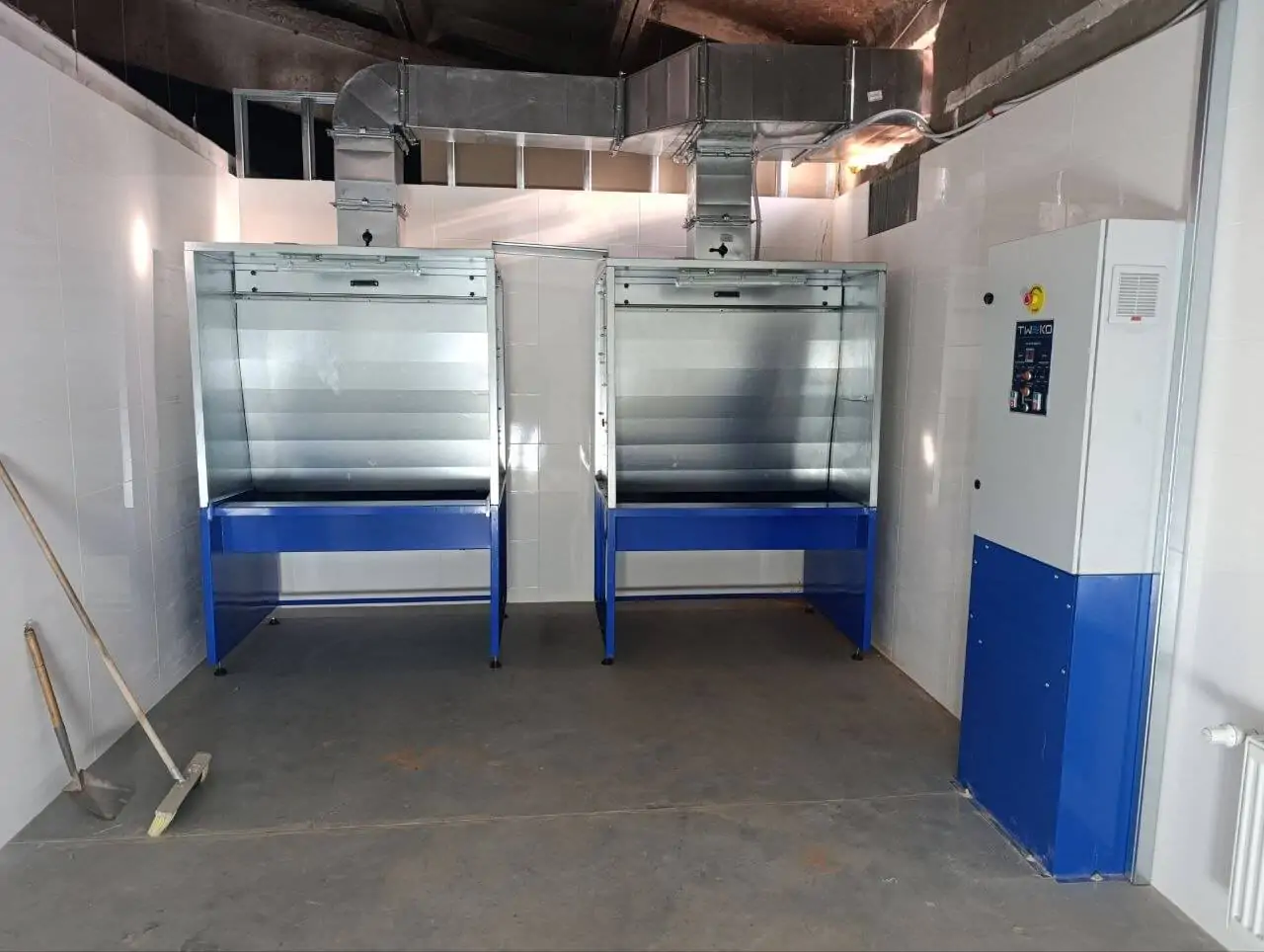

В соответствии с требованиями заказчика компания TWEKO спроектировала и внедрила окрасочный участок на базе двух окрасочных постов с водяной фильтрацией серии FPH, оборудованных вытяжными шкафами с гидроэкраном серии AS Hydro (ASH-1,35), интегрированными в единый вентиляционный комплекс с централизованным управлением. Каждый пост имеет рабочую зону 1000 × 1000 × 500 мм, оснащён поворотным столом 450 × 450 мм и обеспечивает скорость движения воздуха в рабочей зоне 0,25–0,4 м/с, что соответствует требованиям к выполнению окрасочных работ.
Для очистки воздуха используется трёхступенчатая система фильтрации, которая сочетает водяную завесу площадью 0,95 м² с циркуляцией около 250 л воды, систему водяного распыления с двумя форсунками и фильтровальную кассету со стекловолоконным фильтром PaintStop площадью 0,4 м² с удерживающей способностью до 3,5 кг/м² (в зависимости от типа лакокрасочного материала). Такая схема обеспечивает эффективное улавливание частиц лакокрасочных материалов и минимизирует распространение красочного аэрозоля в рабочей зоне.
В состав окрасочного участка также вошли приточная и вытяжная вентиляционные установки, потолочная система подачи очищенного воздуха, система циркуляции воды с циркуляционными насосами производительностью до 7000 л/ч каждый, комплект воздуховодов, светодиодное освещение LED IP66, пульт управления с системами автоматики, частотными преобразователями для плавного регулирования воздушного потока, терморегулятором, счётчиком наработки моточасов и воздушными клапанами ручного регулирования. Питание комплекса осуществляется от сети 3×380 В / 50 Гц.
Технические характеристики комплекса
| Габаритные размеры | |
|---|---|
| Габариты вытяжного шкафа (Ш × В × Г) | 1,08 × 2,34 × 1,00 м |
| Размеры рабочей зоны (Ш × В × Г) | 1,00 × 1,00 × 0,50 м |
| Размер поворотного стола | 0,45 × 0,45 м |
| Масса (без воды) | 240 кг |
| Скорость движения воздуха в рабочей зоне | 0,25–0,40 м/с |
| Фильтрация | |
| Количество ступеней очистки | 3 уровня (2 водяных + 1 сухой) |
| Первый уровень | Водяная завеса, площадь 0,95 м², объём циркулирующей воды ≈250 л |
| Второй уровень | Водяное распыление форсунками, 2 шт. |
| Третий уровень | Стекловолоконный фильтр, площадь 0,4 м², удерживающая способность ≈3,5 кг/м²* |
| Освещение | |
| Тип светильника | LED, IP66 |
| Мощность LED-светильника | 18 Вт |
| Количество светильников | 1 шт. |
| Система циркуляции воды | |
| Максимальная производительность | 7000 л/ч |
| Максимальный напор | 7 м |
| Максимальный размер частиц | 5 мм |
| Требования к установке | |
| Электропитание комплекса | 3 фазы / 380 В / 50 Гц |
| Требования к фундаменту | Перепад уровня пола не более ±5 мм |
Ищете решение для окраски мелкогабаритных изделий с высокоэффективной очисткой воздуха? Специалисты TWEKO помогут реализовать комплексное решение — от проектирования до ввода оборудования в эксплуатацию.
