Для ООО «Генч Украина» компания TWEKO реализовала проект по изготовлению вытяжного окрасочного шкафа серии AS Hydro с гидроэкраном. Габаритный размер шкафа составляет 2530 мм. Оборудование дополнено системой воздуховодов и трёхуровневой системой очистки воздуха, сочетающей две ступени водяной и одну ступень сухой фильтрации. Оборудование дополнено системой воздуховодов и трёхуровневой системой очистки воздуха, сочетающей две ступени водяной и одну ступень сухой фильтрации.
О клиенте
ООО «Генч Украина» — официальное представительство турецкого производителя Kayalar Kimya в Украине. Компания специализируется на поставках высококачественных лакокрасочных материалов для деревообрабатывающей, мебельной и промышленной отраслей, а также оказывает техническую поддержку клиентам в соответствии со стандартами производителя.
Реализованное решение

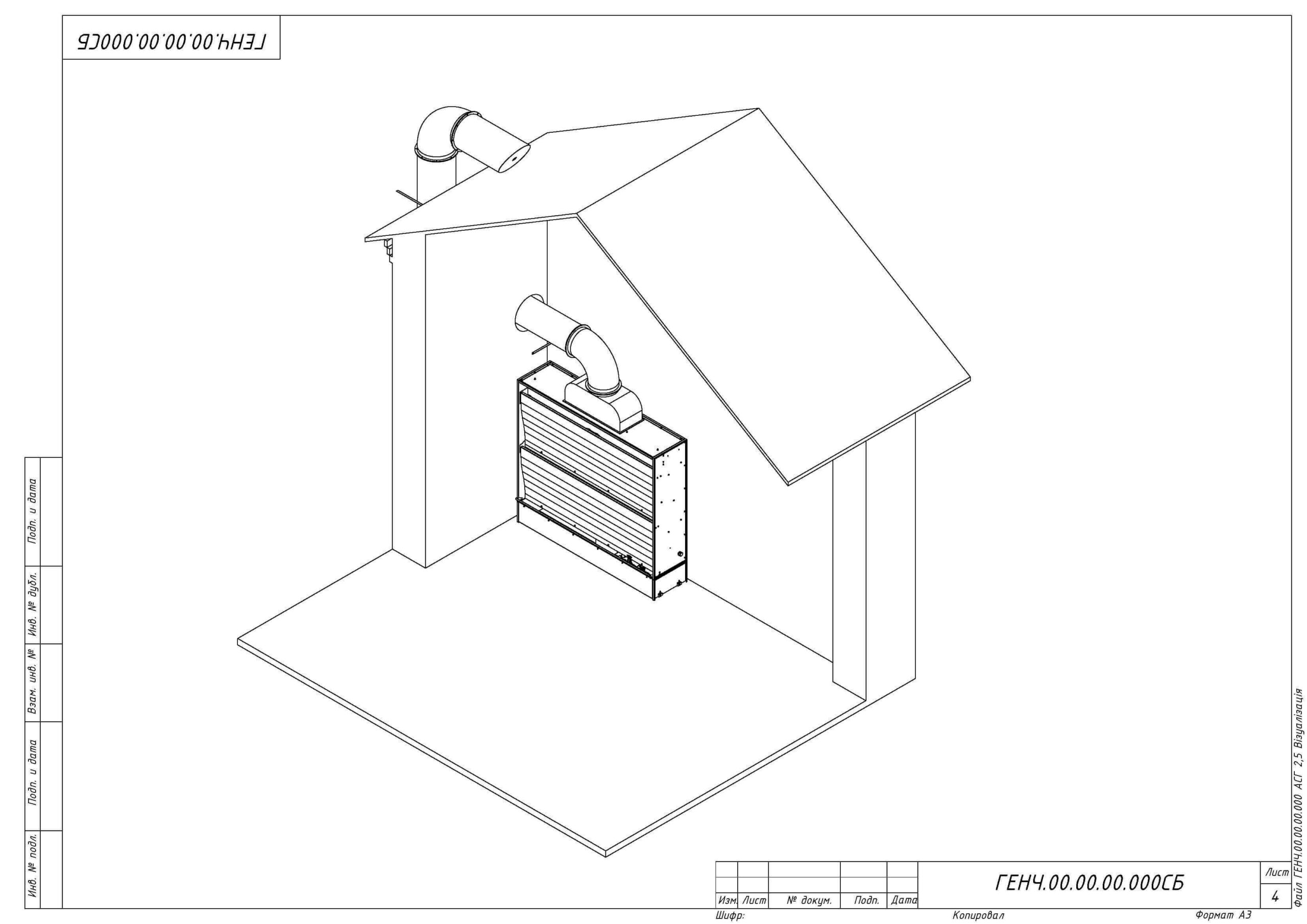

Компания TWEKO изготовила вытяжной окрасочный шкаф серии AS Hydro с гидроэкраном для украинского предприятия ООО «Генч Украина». В состав проекта также вошла система воздуховодов. Габаритный размер шкафа составляет 2530 мм, масса — 340 кг (без учёта воды).
Для очистки воздуха применена трёхуровневая система фильтрации, состоящая из двух ступеней водяной и одной ступени сухой фильтрации. Гидроэкран обеспечивает первые две ступени водяной фильтрации, улавливая основную часть лакокрасочного аэрозоля. После этого воздух проходит через сухой стекловолоконный фильтр PaintStop для окончательной очистки перед выбросом в атмосферу.
Оборудование оснащено вентиляционной установкой типа ВЦ №14-46. Вентилятор №4 во взрывозащищённом исполнении работает с двигателем АИР 112 МВ6 мощностью 4 кВт и частотой вращения 1000 об/мин.
Технические характеристики
| Габаритные размеры | |
|---|---|
| Габаритный размер | 2530 мм |
| Масса (без воды) | 340 кг |
| Скорость воздуха в рабочей зоне | 0,25–0,40 м/с |
| Фильтрация | |
| Тип фильтрации | Трёхуровневая: 2 водяные ступени + 1 сухая ступень |
| Сечение водяного экрана | 2,5 × 1,9 м |
| Количество форсунок | 5 шт. |
| Объём циркулирующей воды | 350 л |
| Площадь фильтров PaintStop | 0,88 м² |
| Характеристики рабочих органов | |
| Модель насоса | Pedrolo D8 |
| Мощность насоса | 0,55 кВт |
| Тип вентиляционной установки | ВЦ №14-46 |
| Мощность | 4/1000 кВт/об. |
Реализованное решение позволило оборудовать производственный участок ООО «Генч Украина» вытяжным оборудованием, адаптированным к условиям выполнения окрасочных работ. Сочетание гидроэкрана, двух ступеней водяной и одной ступени сухой фильтрации обеспечивает комплексную очистку воздуха от лакокрасочного аэрозоля.
