Комплекс дробоструйной очистки для машиностроительного предприятия

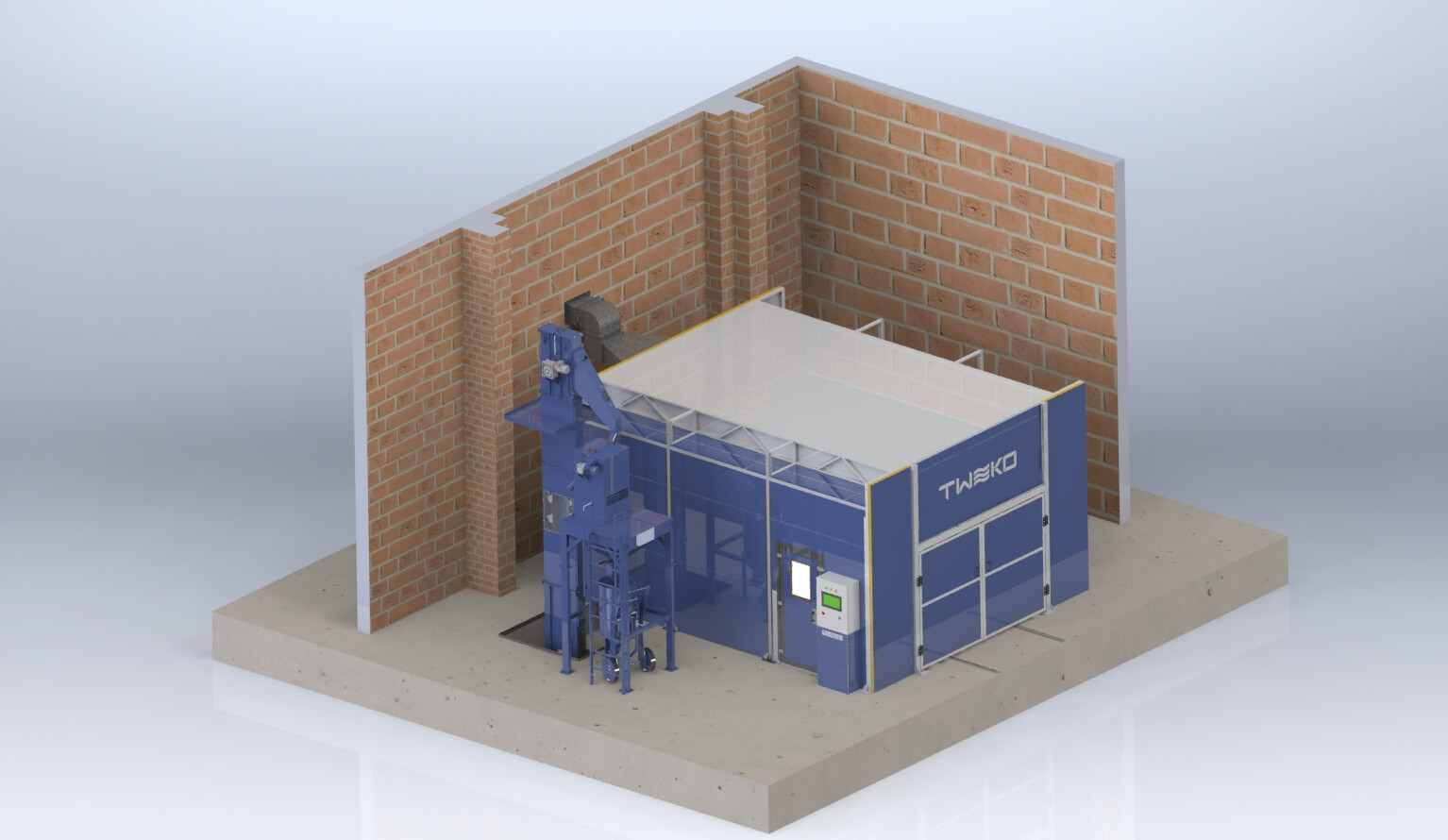

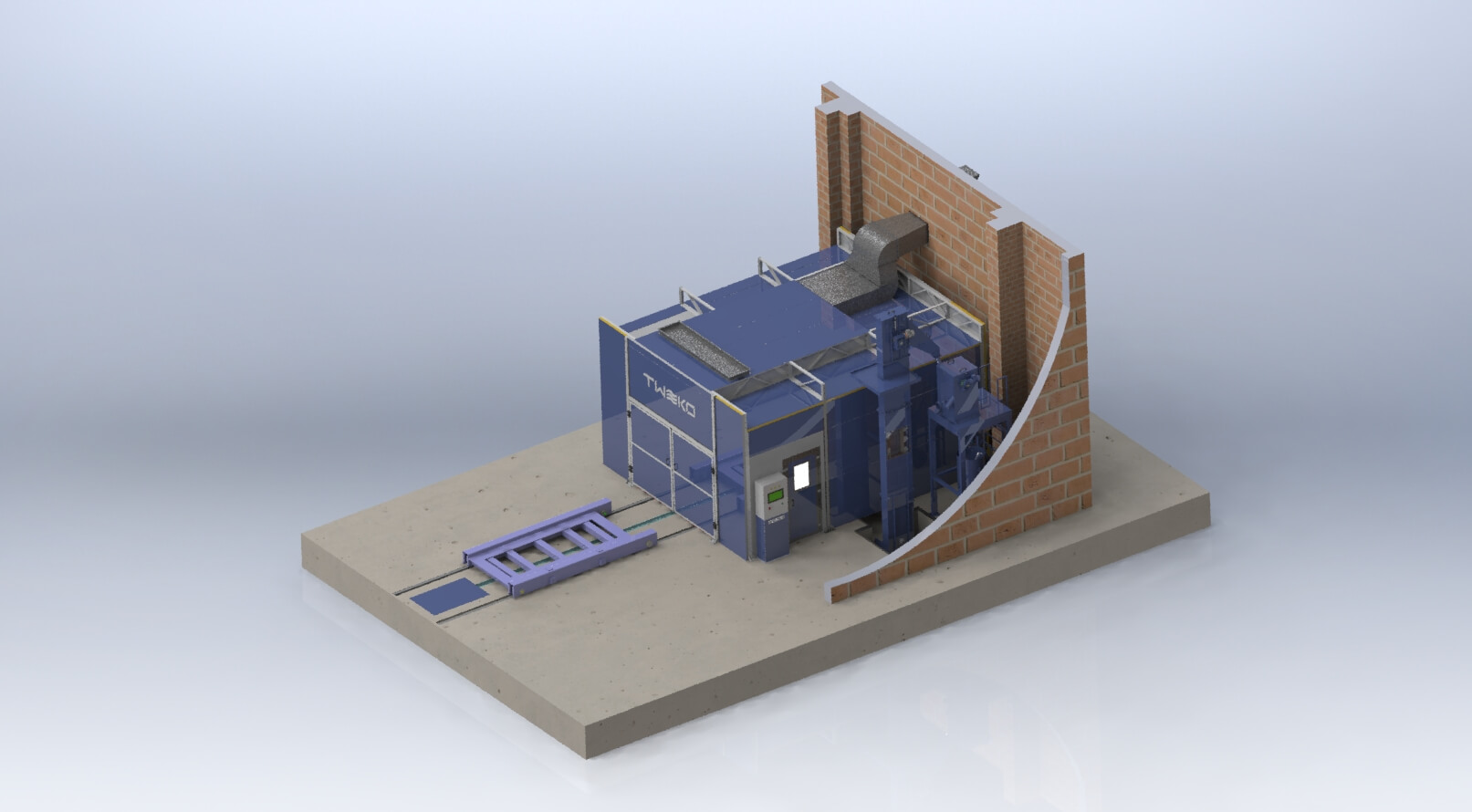

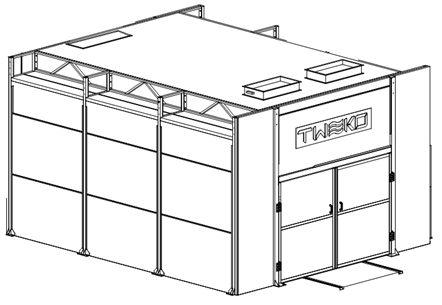

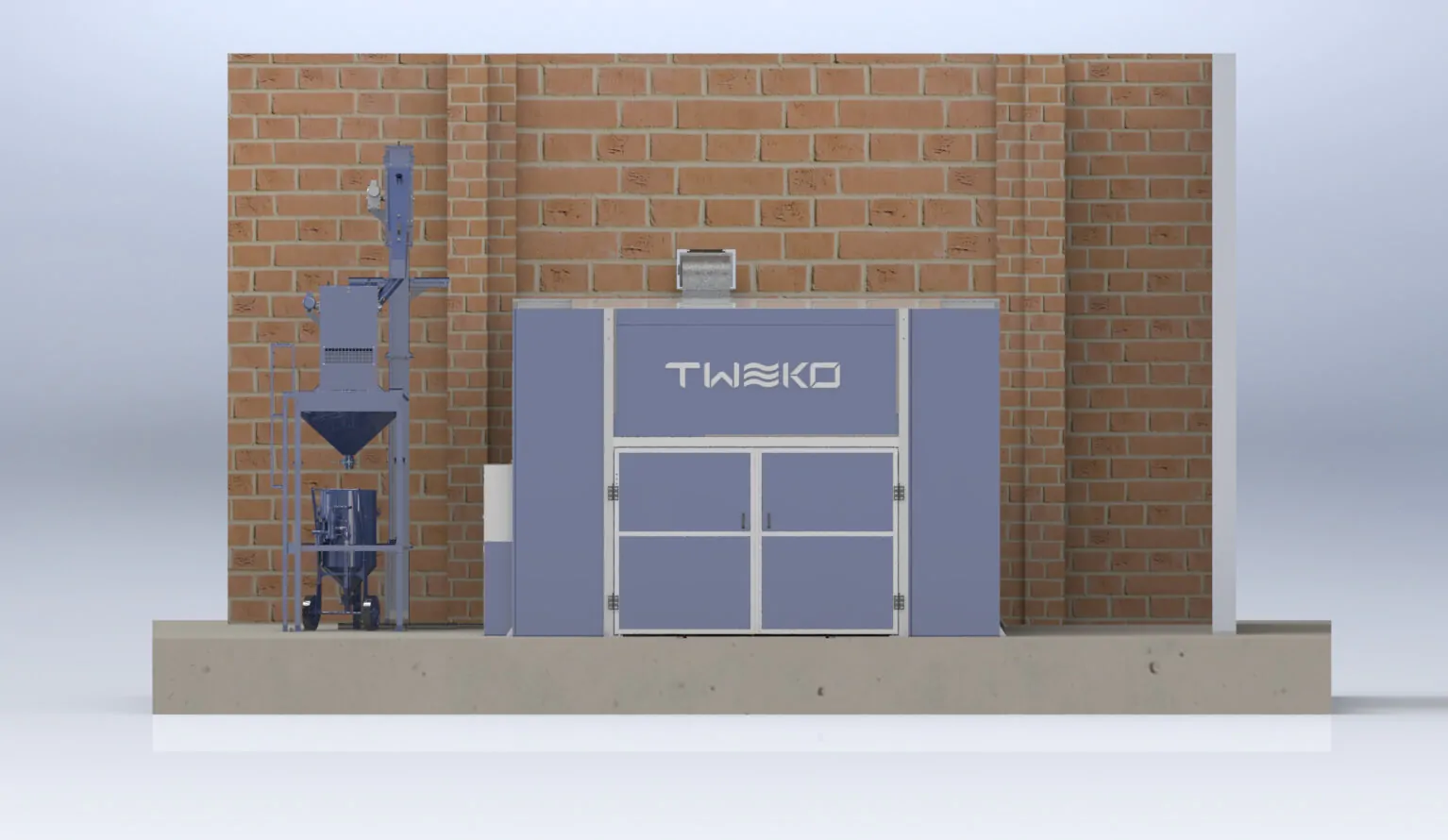

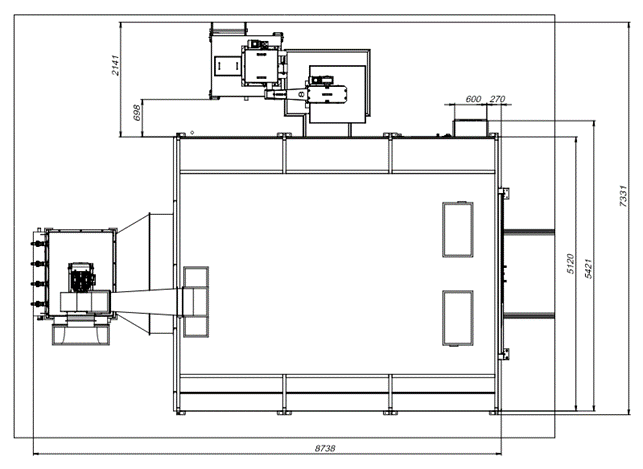

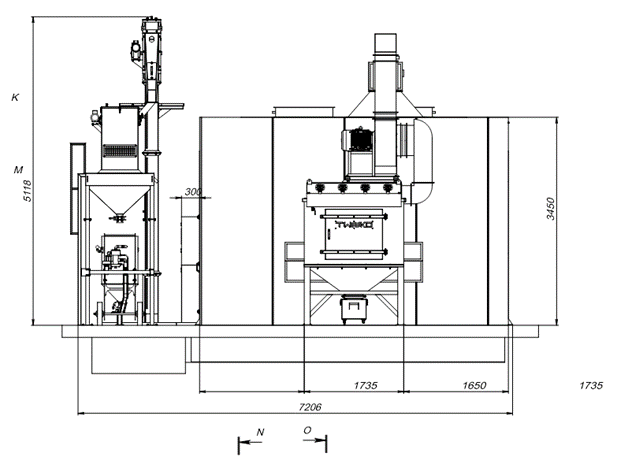

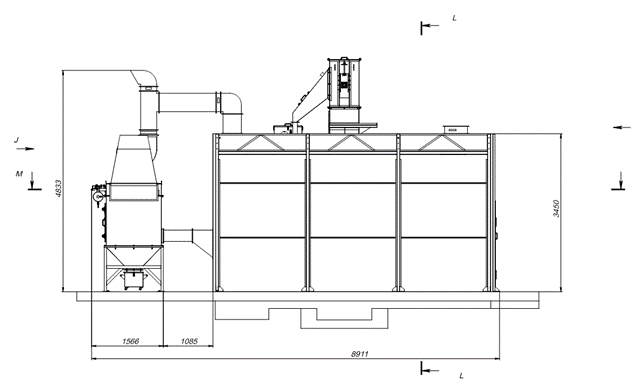

Основой комплекса является закрытая кабина дробоструйной очистки с рабочей зоной 6000×3000×3000 мм, предназначенная для обработки крупногабаритных металлических изделий в контролируемых условиях. Конструкция кабины выполнена на основе металлического каркаса с обшивкой металлическим профилем и внутренним защитным покрытием, что обеспечивает стойкость к воздействию абразивного материала.

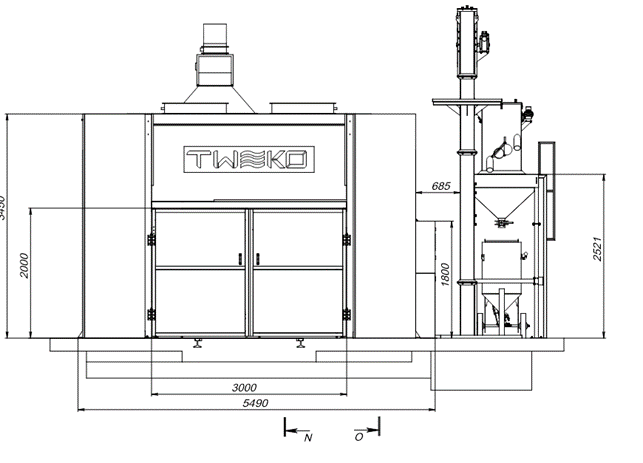

Для загрузки изделий предусмотрены раздвижные ворота размером 3000×2000 мм, а для доступа персонала — отдельные сервисные двери размером 840×1975 мм. Освещение рабочей зоны обеспечивают светодиодные светильники с ударозащищённым стеклом, что позволяет выполнять работы в условиях интенсивной пылевой нагрузки.

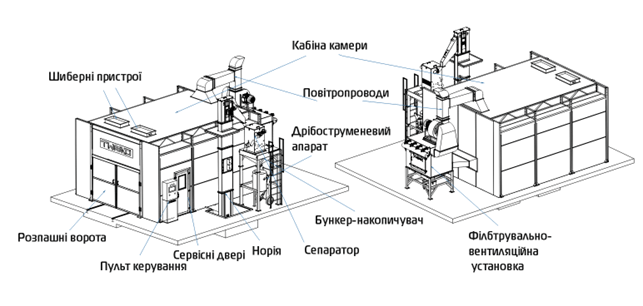

Кабина интегрирована с системой механизированного сбора абразива, фильтровально-вентиляционной установкой и централизованной системой управления. Для безопасной эксплуатации предусмотрена блокировка работы оборудования при открытии ворот или сервисных дверей.

Для обеспечения бесперебойной работы комплекса камера KASO оснащена автоматизированной системой сбора и регенерации абразивного материала. Система обеспечивает замкнутый цикл использования абразива: отработанная дробь автоматически собирается, транспортируется, очищается от пыли и окалины, накапливается в бункере и повторно подаётся к дробеструйному аппарату.

Такой подход позволяет уменьшить расход абразивного материала, минимизировать ручные операции и поддерживать стабильное качество очистки металлических изделий на протяжении всего цикла эксплуатации комплекса.

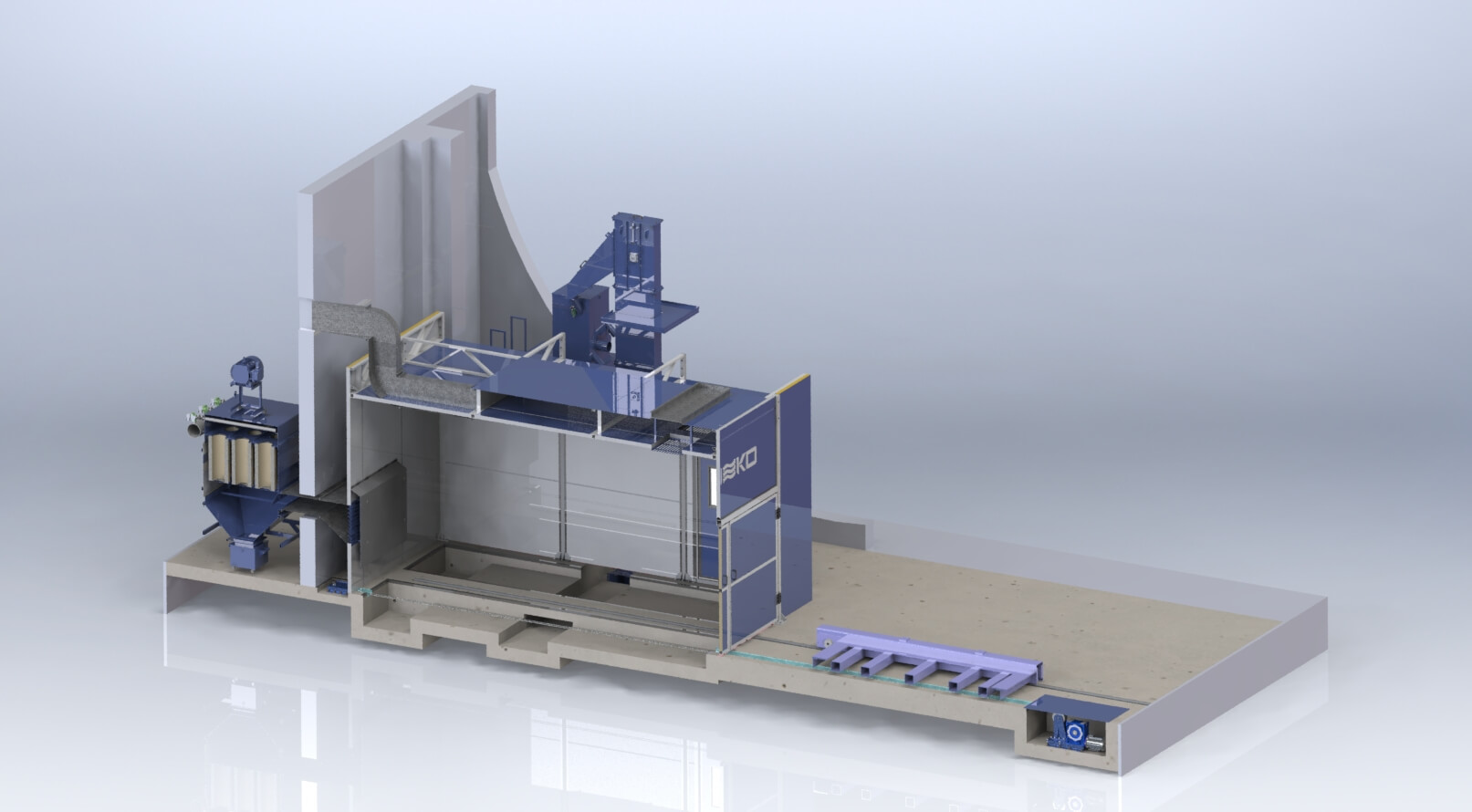

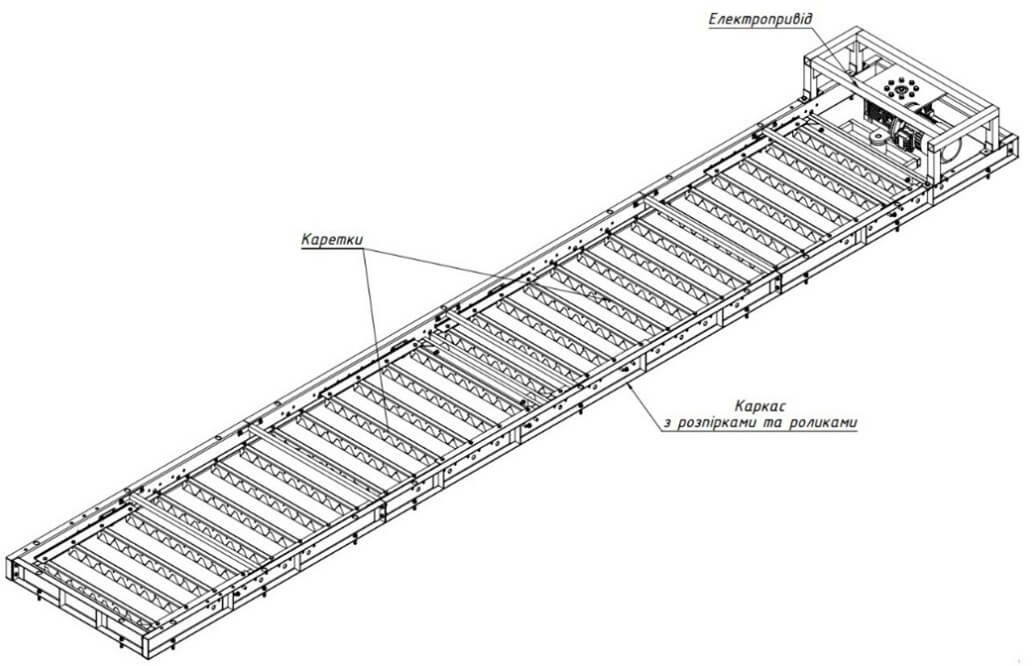

Скребковый транспортёр (скребковый пол)

Одним из ключевых элементов комплекса является механизированный скребковый пол, предназначенный для автоматического сбора отработанного абразивного материала по всей площади рабочей зоны. Конструкция состоит из напольных решёток и системы продольных и поперечных каналов, в которых расположены скребковые транспортёры.

Во время работы дробь, окалина и другие частицы, образующиеся в процессе очистки, попадают через решётки пола в транспортные каналы. Скребковые транспортёры автоматически перемещают собранный материал к приёмному узлу системы регенерации.

Применение скребкового пола позволяет поддерживать чистоту рабочей зоны, исключить необходимость ручного сбора абразива и обеспечить бесперебойную работу комплекса с автоматизированным возвращением пригодной дроби в технологический цикл.

Ковшовый элеватор (нория)

Ковшовый элеватор (нория) обеспечивает вертикальную транспортировку абразивного материала от системы сбора к узлу сепарации. После поступления отработанной дроби со скребкового пола абразив попадает в приёмный бункер нории, откуда с помощью ковшей поднимается на необходимую высоту.

В верхней части элеватора абразив подаётся в сепаратор, где происходит его очистка от пыли, окалины и других посторонних включений. Такая схема позволяет автоматизировать процесс перемещения дроби между основными узлами комплекса и обеспечить бесперебойную работу системы регенерации.

Использование нории в составе комплекса KASO минимизирует ручные операции, обеспечивает стабильную подачу абразивного материала на сепарацию и является важной составляющей замкнутого цикла повторного использования дроби.

Сепаратор абразивного материала

Сепаратор является ключевым элементом системы регенерации абразива и предназначен для очистки отработанной дроби перед её повторным использованием. После подачи ковшовым элеватором абразивный материал попадает в сепаратор, где проходит процесс разделения на пригодные и непригодные фракции.

Во время сепарации из потока абразива удаляются пыль, окалина, частицы покрытий и другие посторонние включения, образующиеся в процессе очистки изделий. Очищенная дробь поступает в бункер-накопитель и повторно используется в дробеструйном аппарате, в то время как лёгкие примеси отводятся в систему фильтрации.

Применение сепаратора позволяет поддерживать стабильное качество абразивного материала, уменьшать его потери и обеспечивать эффективную работу дробеструйного комплекса в режиме непрерывного цикла.

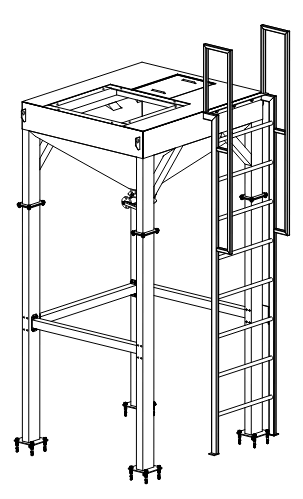

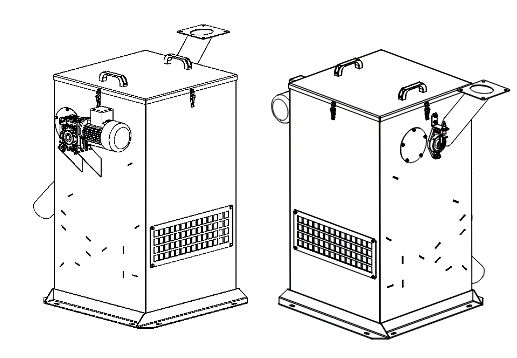

Бункер-накопитель дроби

Бункер-накопитель является завершающим элементом системы регенерации абразивного материала и предназначен для хранения очищенной дроби перед её повторной подачей в дробеструйный аппарат. После прохождения сепарации пригодный абразив накапливается в бункере, обеспечивая постоянный запас материала для бесперебойной работы комплекса.

Использование бункера позволяет стабилизировать подачу абразива в процессе очистки, компенсировать кратковременные колебания расхода материала и поддерживать равномерную работу системы регенерации. Конструкция узла интегрирована с норией, сепаратором и дробеструйным аппаратом, образуя единый замкнутый цикл использования абразива.

В сочетании с автоматизированной системой сбора и очистки дроби бункер-накопитель обеспечивает непрерывность технологического процесса и минимизирует потребность в ручной загрузке абразивного материала во время эксплуатации комплекса.

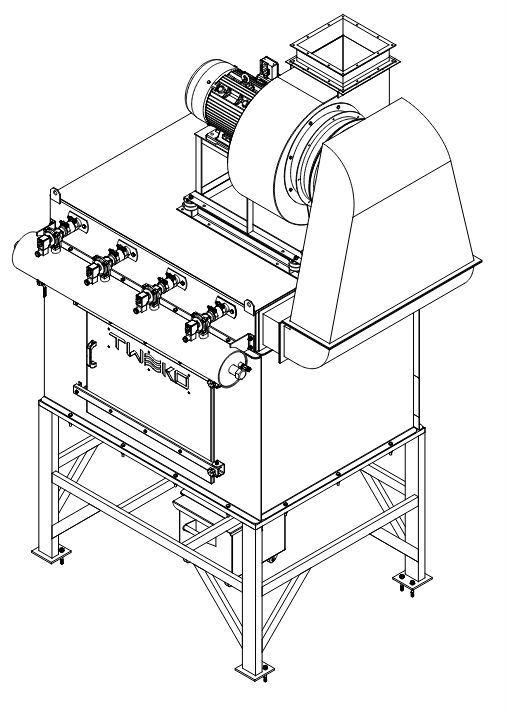

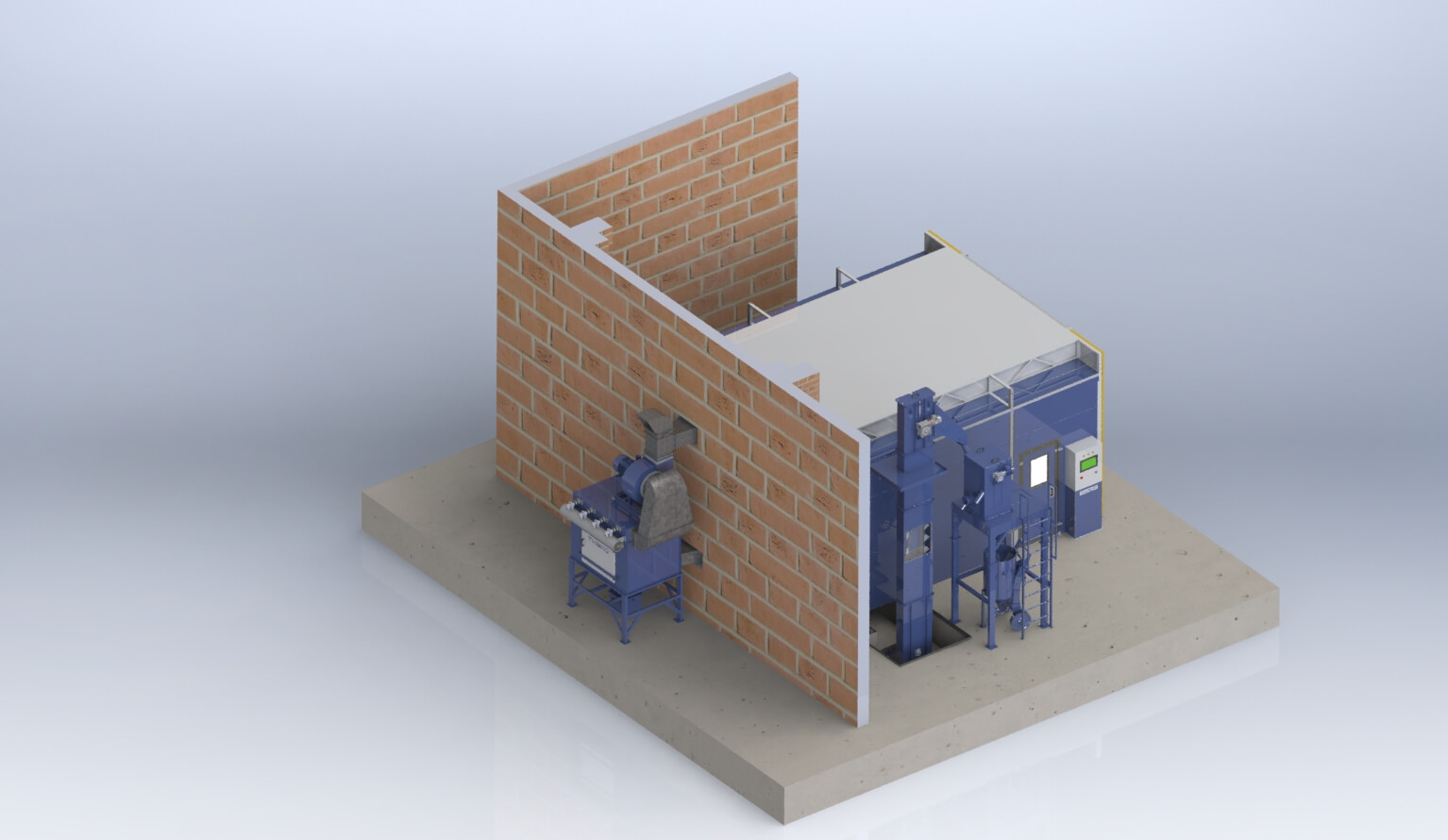

Для поддержания необходимых условий работы дробеструйного комплекса KASO-5 предусмотрена фильтровально-вентиляционная установка производительностью 12 000 м³/ч. Система обеспечивает непрерывное удаление запылённого воздуха из рабочей зоны, поддерживает необходимую видимость внутри камеры и создаёт безопасные условия работы для оператора при выполнении дробоструйной очистки.

Во время работы запылённый воздух через систему воздуховодов поступает в фильтровальную установку, где проходит очистку на картриджных фильтрах. Частицы пыли и продукты разрушения абразива задерживаются фильтрующими элементами, а очищенный воздух отводится в соответствии с выбранным режимом работы системы.

Установка оснащена системой автоматической регенерации фильтров, что позволяет поддерживать стабильную эффективность очистки воздуха и уменьшает потребность в частом сервисном обслуживании. Контроль работы вентиляции интегрирован в общую систему управления комплекса.

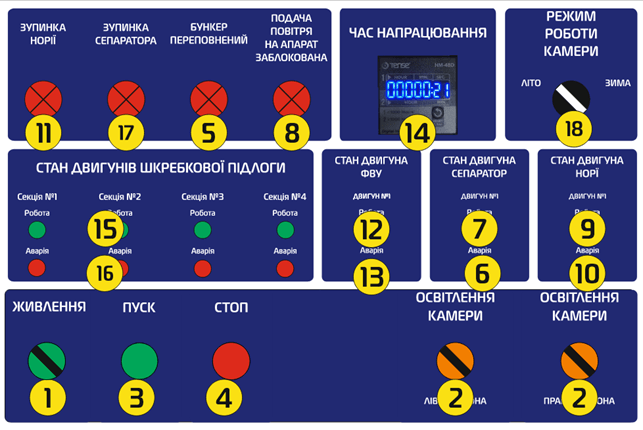

Управление работой дробеструйного комплекса осуществляется с помощью централизованного пульта управления, который обеспечивает контроль всех основных технологических узлов комплекса. Система объединяет управление вентиляционной установкой, системой регенерации абразива, освещением камеры и транспортными механизмами, позволяя оператору контролировать работу оборудования из единого центра управления.

На пульте отображается информация о состоянии оборудования, что позволяет оператору контролировать работу системы в режиме реального времени и оперативно реагировать на изменение режимов работы или возникновение нештатных ситуаций.

Для обеспечения безопасной эксплуатации предусмотрена система блокировок и защит, в частности контроль работы фильтровально-вентиляционной установки, нории и системы регенерации абразива, а также блокировка запуска оборудования при открытых воротах или сервисных дверях камеры.
