Команда TWEKO реализовала проект по изготовлению вытяжного окрасочного шкафа серии ASS Cabin для предприятия автомобильной отрасли, занимающегося техническим обслуживанием и ремонтом автомобилей — ООО «АВТО-РИТЕТ-ЦЕНТР». Оборудование сочетает компактные габариты, двухступенчатую систему сухой фильтрации, вентиляционную установку производительностью до 2690 м³/ч и обеспечивает скорость воздуха в рабочей зоне 0,25–0,4 м/с, что обеспечивает эффективную очистку воздуха при выполнении окрасочных работ.
Решение от компании TWEKO
Для ООО «АВТО-РИТЕТ-ЦЕНТР» компания TWEKO изготовила и поставила самый компактный вытяжной окрасочный шкаф серии ASS Cabin модели ASS-Cab-0,5M с двухступенчатой системой сухой фильтрации. Оборудование предназначено для нанесения лакокрасочных материалов на детали и узлы, а очистка воздуха от аэрозоля осуществляется путём последовательного прохождения через две ступени сухих фильтров.

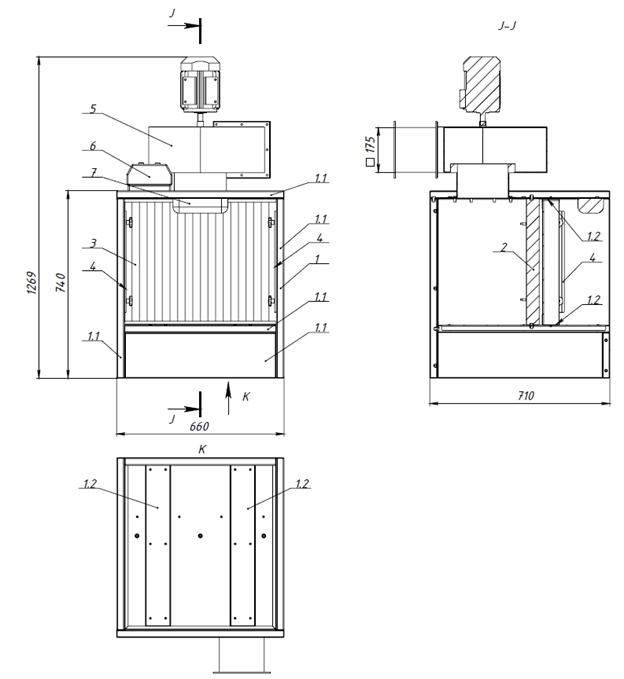

Шкаф имеет габаритные размеры 660 × 740 × 710 мм, что делает его пригодным для использования в условиях ограниченного производственного пространства. Конструкция шкафа включает рабочую зону размером 600 × 500 мм, вентиляционную установку мощностью 1,1 кВт с максимальной производительностью 2690 м³/ч, пульт управления и двухступенчатую систему сухой фильтрации. Скорость воздуха в рабочей зоне составляет 0,25–0,4 м/с. Напряжение вентиляционной установки составляет 380 В, а максимальное давление — 490 Па.
В ходе реализации проекта конструкция была адаптирована в соответствии с согласованным с заказчиком решением — органы управления перенесены на нижнюю панель. Это изменение было учтено ещё на этапе проектирования и изготовления оборудования.
Технические характеристики
| Габаритные размеры шкафа (Ш × В × Г) | |
|---|---|
| Размеры вытяжного шкафа | 660 × 740 × 710 мм |
| Размер рабочей зоны | 600 × 500 мм |
| Масса | 110 кг |
| Фильтрация | |
| Тип фильтрации | Сухая, двухступенчатая |
| Первая ступень | Картонный лабиринтный фильтр, площадь 0,3 м², удерживающая способность ≈ 5–20 кг/м²* |
| Вторая ступень | Стекловолоконный фильтр, площадь 0,3 м², удерживающая способность ≈ 3,5 кг/м²* |
| Вентиляционная установка | |
| Тип вентилятора | Центробежный, среднего давления |
| Мощность | 1,1 кВт |
| Напряжение | 380 В |
| Производительность | до 2690 м³/ч |
| Максимальное давление | 490 Па |
| Скорость воздуха в рабочей зоне | 0,25–0,4 м/с |
| Требования | |
| Электропитание комплекса | 3 фазы / 380 В / 50 Гц |
| Требования к фундаменту | Перепад уровня пола не более ±5 мм |
* Удерживающая способность фильтров зависит от типа лакокрасочного материала.
В результате было получено компактное решение для окрасочных работ с деталями и узлами, которое сочетает небольшие габариты, двухступенчатую сухую фильтрацию и вентиляционную установку производительностью до 2690 м³/ч. Такая конструкция подходит предприятиям, которым требуется оборудование для окраски небольших изделий без установки габаритной окрасочной камеры.
