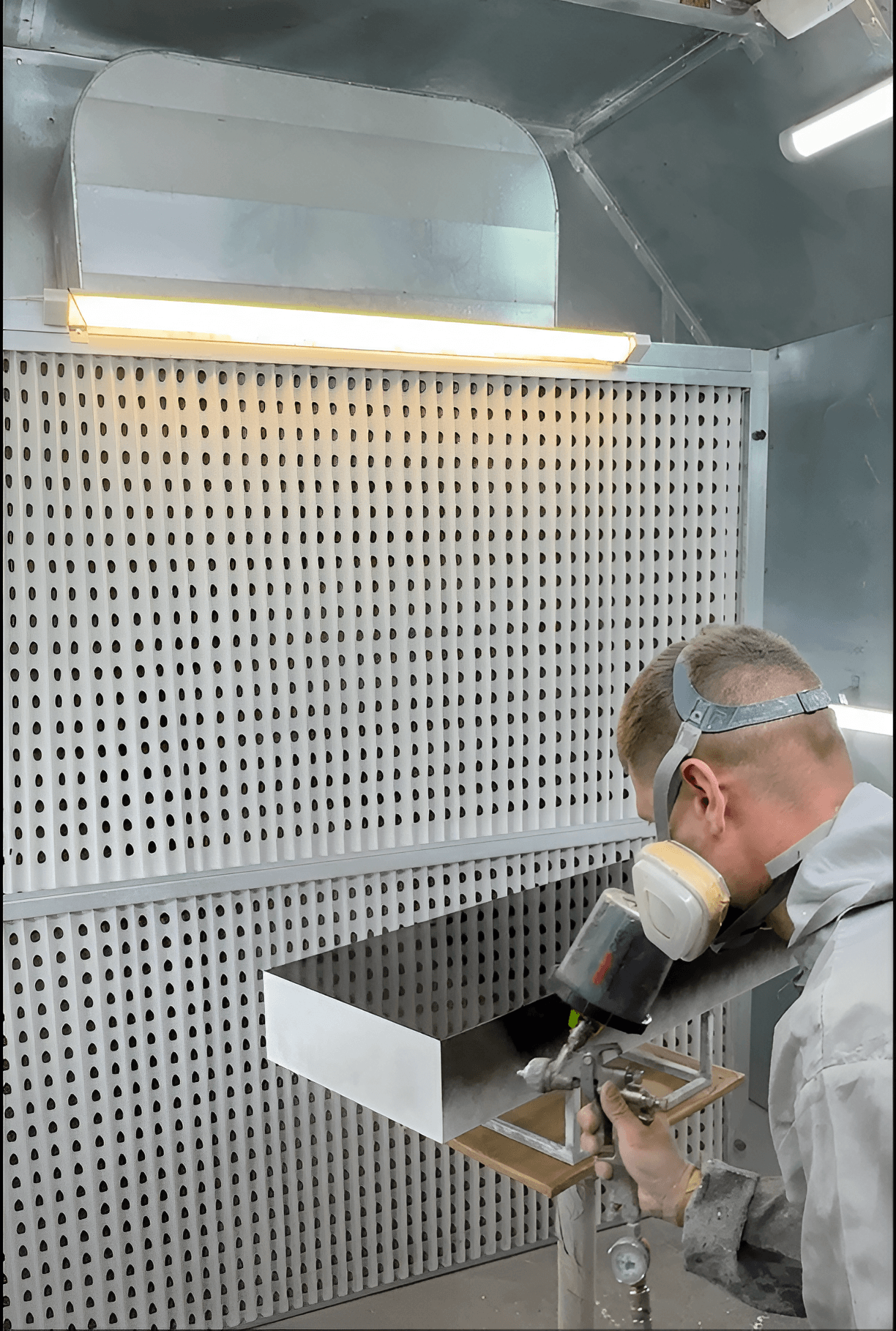

Для модернизации существующей окрасочной камеры компания TWEKO спроектировала и изготовила вытяжной шкаф серии ASS Compact. Конструкция оснащена двухступенчатой сухой системой фильтрации и вентиляционной установкой производительностью до 6500 м³/ч. Это обеспечивает скорость воздуха 0,25–0,4 м/с в рабочей зоне и эффективное удаление лакокрасочного аэрозоля. Благодаря индивидуальному проектированию новая вытяжная система была интегрирована в существующую камеру без изменения её конструкции.
Задача проекта
Перед компанией TWEKO стояла задача модернизировать существующую окрасочную камеру заказчика путём замены вытяжного шкафа на более эффективную систему удаления лакокрасочного аэрозоля. При этом необходимо было интегрировать новое оборудование в существующее производственное помещение без реконструкции камеры, учесть ограничения и обеспечить возможность самостоятельного монтажа.
Предложенное решение

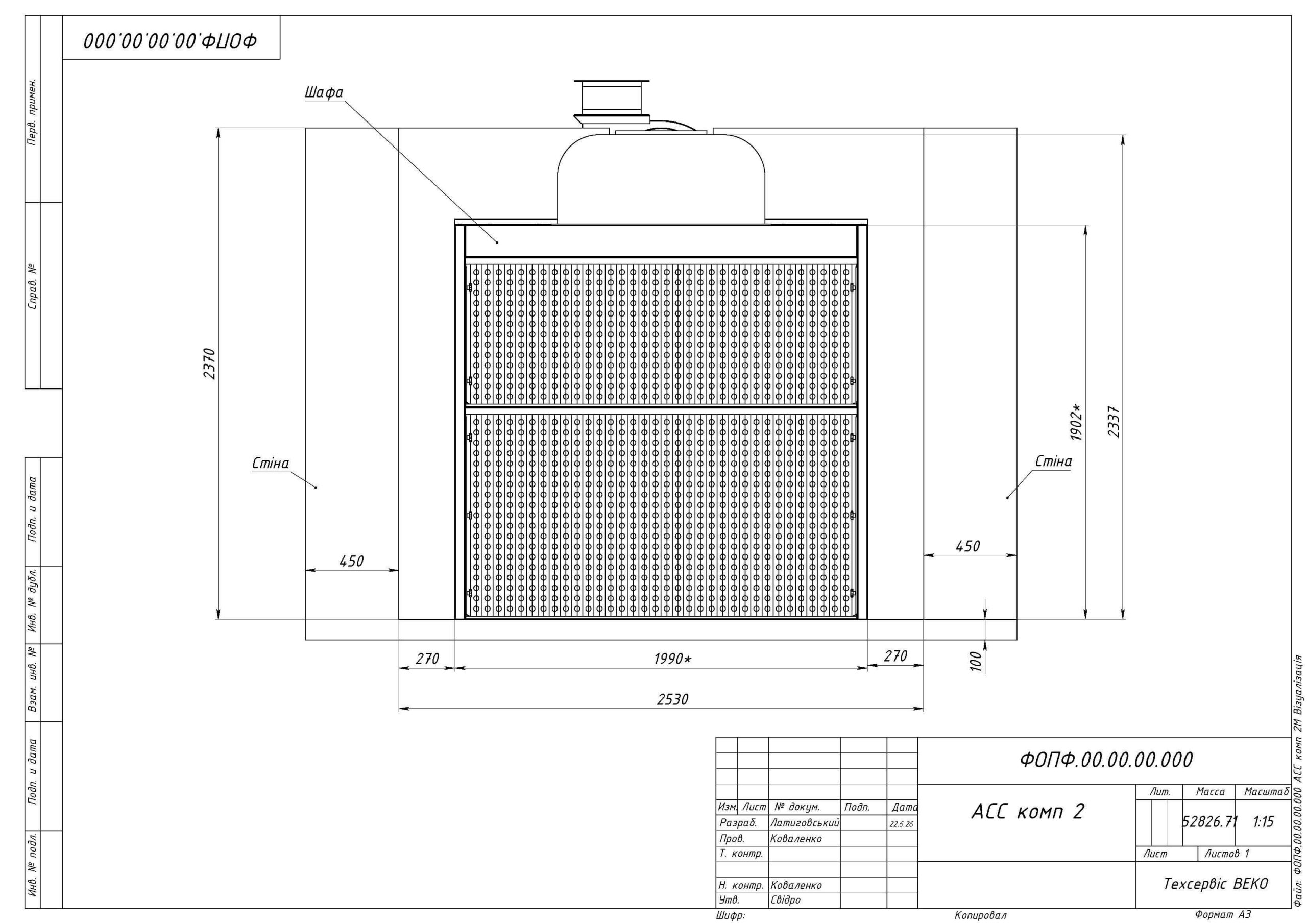

Для реализации поставленной задачи специалисты TWEKO разработали индивидуальное решение на базе вытяжного шкафа ASS Compact, адаптированного к существующей окрасочной камере заказчика. Шкаф с габаритными размерами 1990 × 2096 × 602 мм и рабочей зоной 1890 × 1946 мм предназначен для окраски компактных и среднегабаритных изделий.
Для очистки воздуха от лакокрасочного аэрозоля он оснащён двухступенчатой сухой системой фильтрации, состоящей из лабиринтного картонного и стекловолоконного фильтров. Необходимый воздухообмен обеспечивает центробежная вентиляционная установка производительностью до 6500 м³/ч, поддерживающая нормативную скорость движения воздуха в рабочей зоне 0,25–0,4 м/с.
Конструкцию шкафа спроектировали и изготовили в разборном исполнении, что позволило заказчику самостоятельно выполнить монтаж оборудования на месте эксплуатации. Это дало возможность быстро ввести систему в эксплуатацию и минимизировать дополнительные затраты на монтажные работы.
Технические характеристики
| Габаритные размеры | |
|---|---|
| Габариты вытяжного шкафа (Ш × В × Г) | 1990 × 2096 × 602 мм |
| Размеры рабочей зоны (Ш × В) | 1890 × 1946 мм |
| Масса | 300 кг |
| Фильтрация | |
| Тип фильтрации | Сухая, двухступенчатая |
| Первая ступень | Картонный лабиринтный фильтр, площадь 3,8 м², удерживающая способность 5–20 кг/м²* |
| Вторая ступень | Стекловолоконный фильтр, площадь 3,7 м², удерживающая способность ≈3,5 кг/м²* |
| Вентиляционная установка | |
| Тип вентилятора | Центробежный, среднего давления |
| Модель вентилятора | ВЦ 14-46 №4 |
| Мощность | 3 кВт |
| Производительность | до 6500 м³/ч |
| Скорость воздуха в рабочей зоне | 0,25–0,4 м/с |
| Требования | |
| Электропитание комплекса | 3 фазы / 380 В / 50 Гц |
* Удерживающая способность зависит от типа лакокрасочного покрытия.
Модернизация существующей окрасочной камеры с помощью вытяжного шкафа ASS Compact позволила повысить эффективность удаления лакокрасочного аэрозоля без реконструкции производственного участка. Индивидуально спроектированное решение обеспечило быстрый ввод оборудования в эксплуатацию и комфортные условия для выполнения окрасочных работ.
