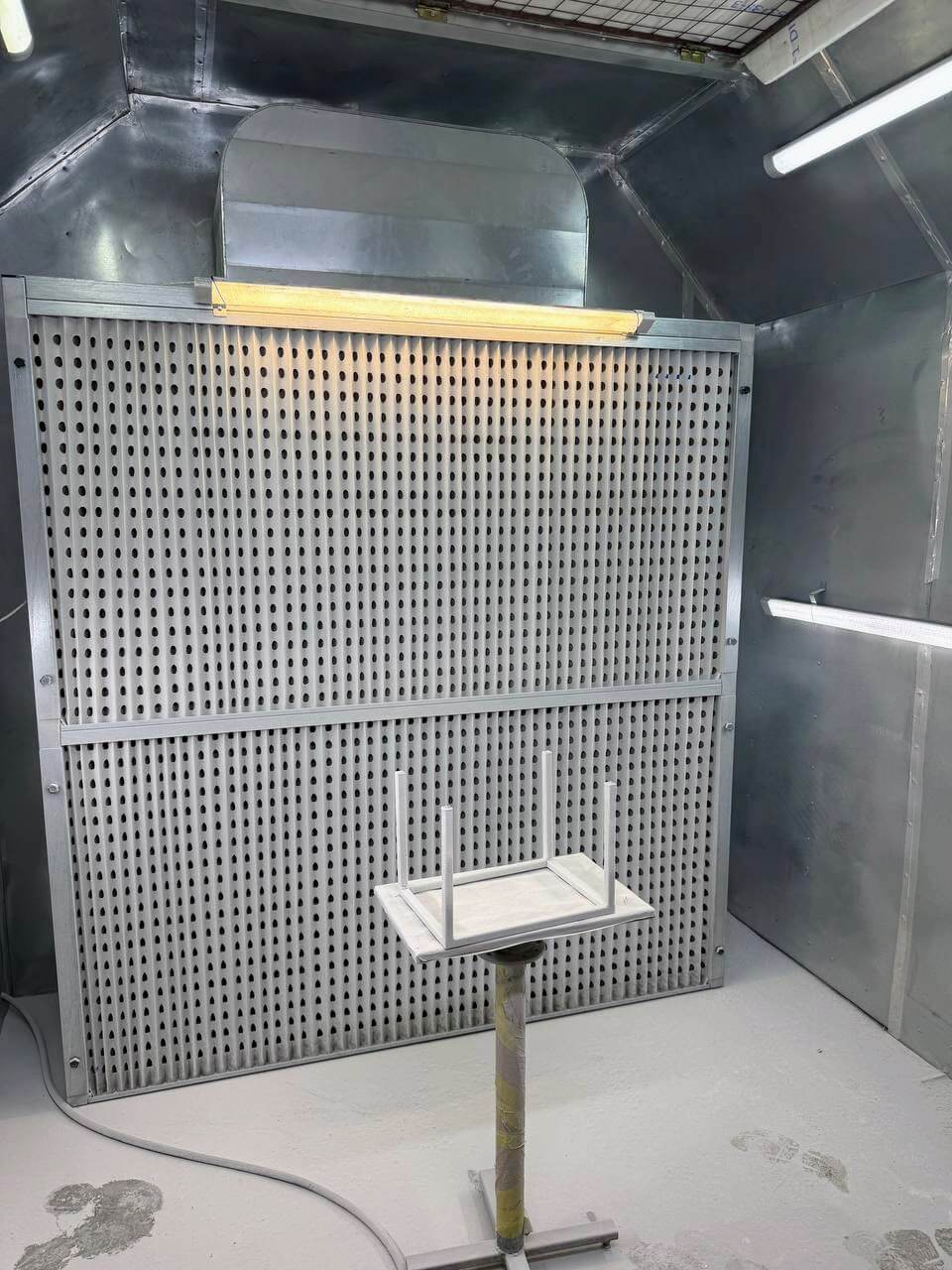

Для модернізації існуючої фарбувальної камери компанія TWEKO спроєктувала та виготовила витяжну шафу серії ASS Compact. Конструкція оснащена двоступеневою сухою системою фільтрації та вентиляційною установкою продуктивністю до 6500 м³/год. Це забезпечує швидкість повітря 0,25–0,4 м/с у робочій зоні та ефективне видалення фарбового аерозолю. Завдяки індивідуальному проєктуванню нову витяжну систему було інтегровано у наявну камеру без зміни її конструкції.
Завдання проєкту
Перед компанією TWEKO стояло завдання модернізувати існуючу фарбувальну камеру замовника шляхом заміни витяжної шафи на більш ефективну систему видалення фарбового аерозолю. При цьому необхідно було інтегрувати нове обладнання в існуюче виробниче приміщення без реконструкції камери, врахувати обмеження та забезпечити можливість самостійного монтажу.
Запропоноване рішення

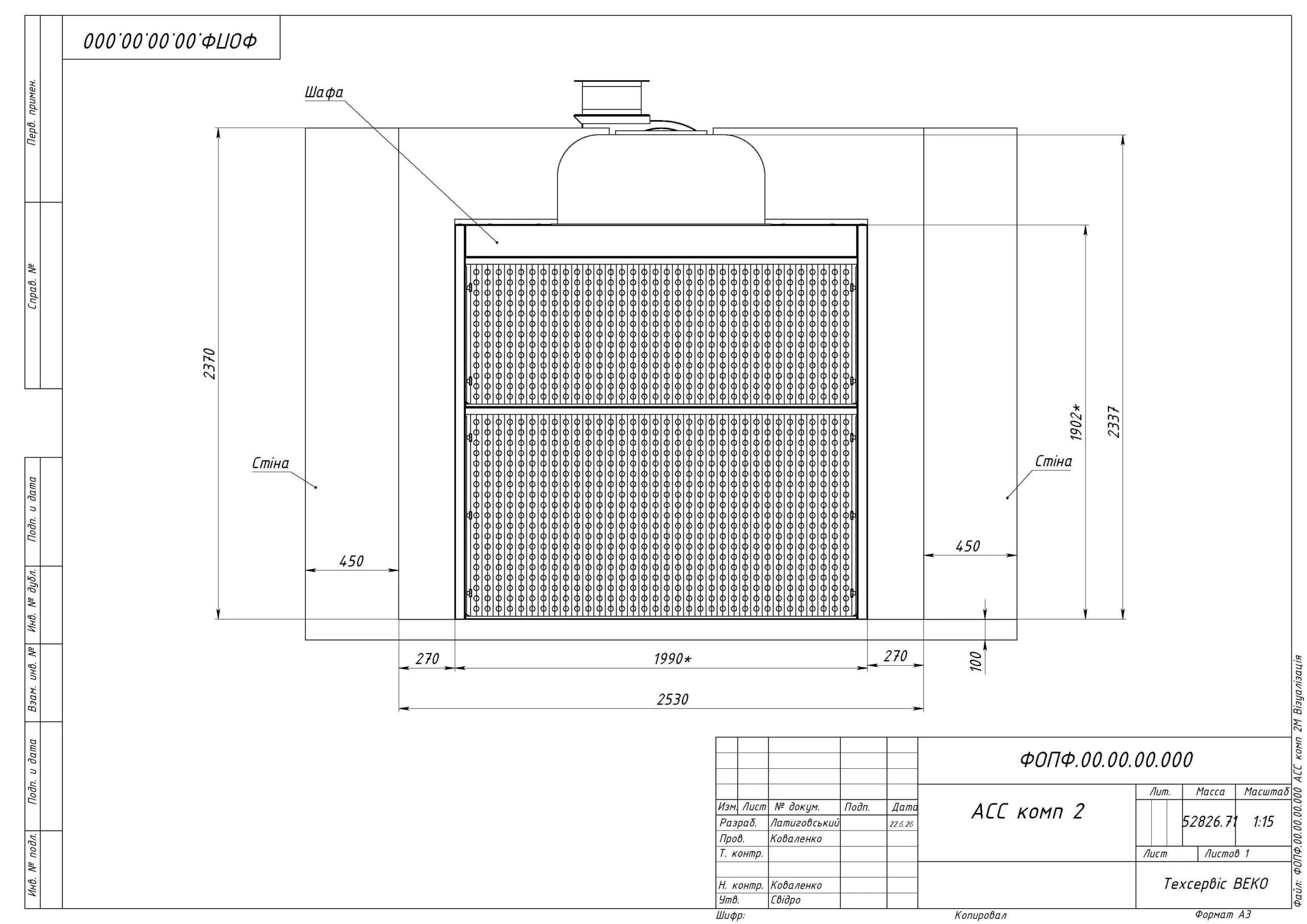

Для реалізації поставленого завдання фахівці TWEKO розробили індивідуальне рішення на базі витяжної шафи ASS Compact, адаптованої до існуючої фарбувальної камери замовника. Шафа з габаритними розмірами 1990 × 2096 × 602 мм та робочою зоною 1890 × 1946 мм забезпечує комфортне виконання фарбувальних робіт із компактними та середньогабаритними виробами.

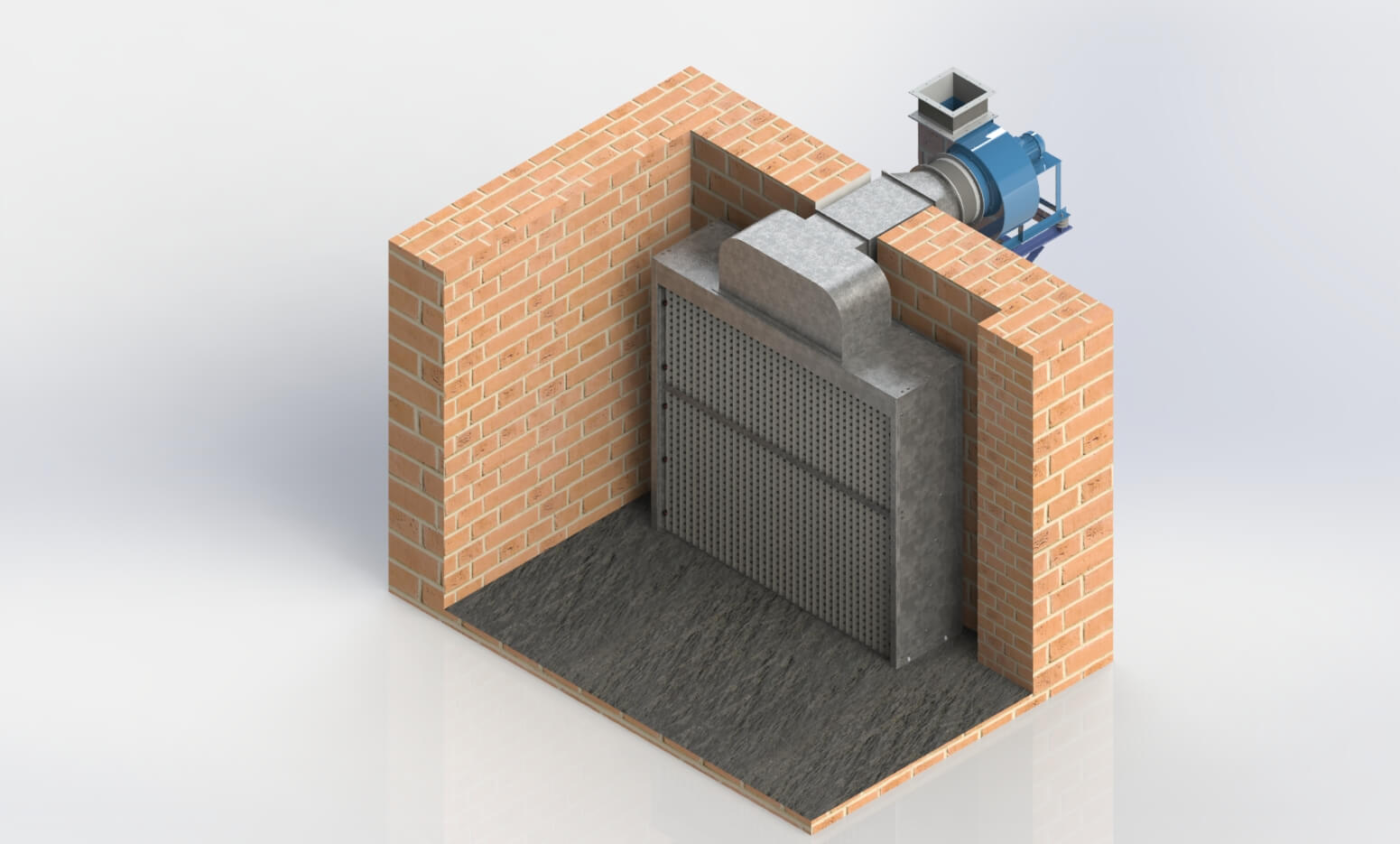

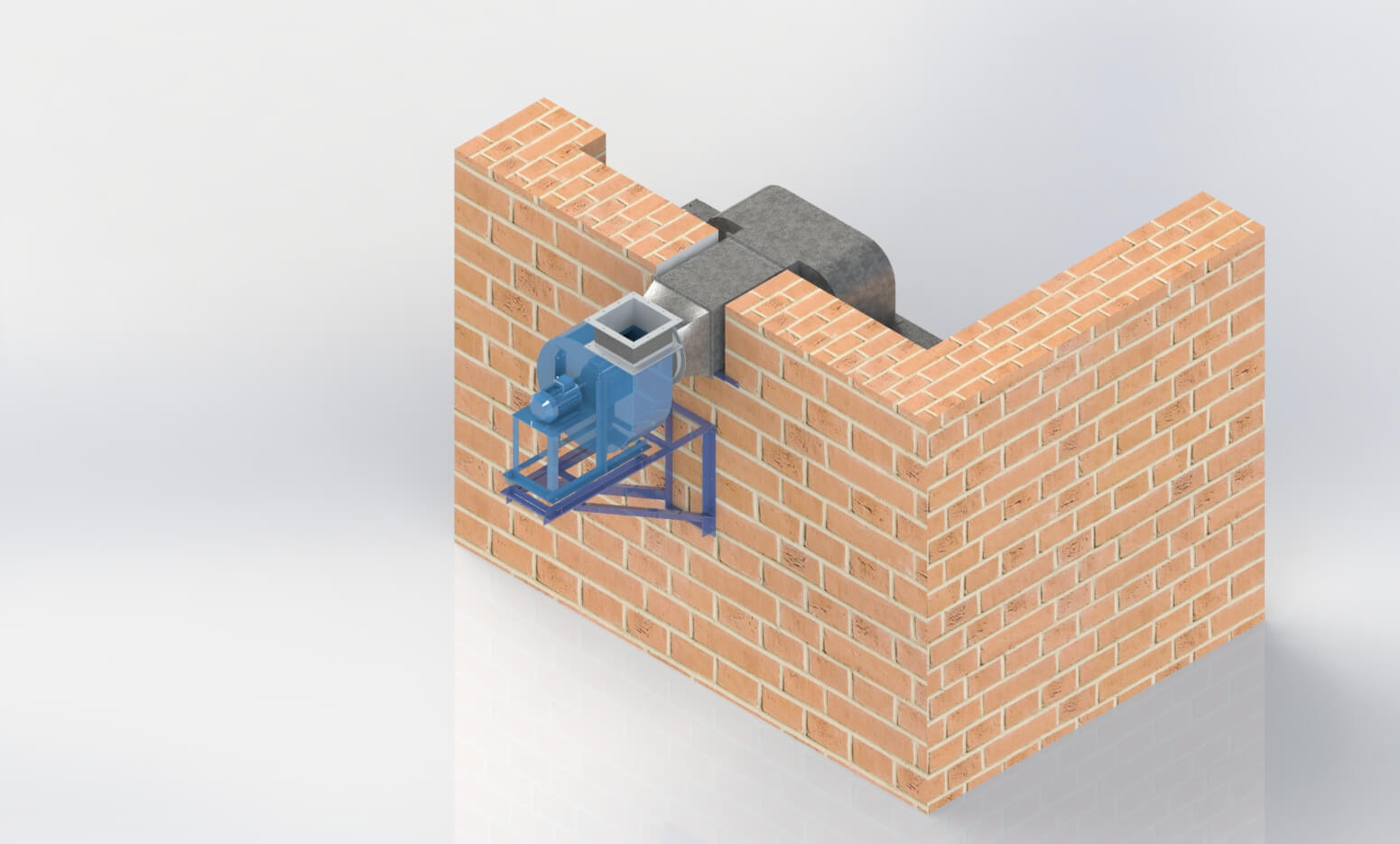

Для очищення повітря від фарбового аерозолю вона оснащена двоступеневою сухою системою фільтрації, що складається з лабіринтового картонного та скловолоконного фільтрів. Необхідний повітрообмін забезпечує відцентрова вентиляційна установка продуктивністю до 6500 м³/год, що забезпечує нормативну швидкість руху повітря в робочій зоні 0,25–0,4 м/с.
Конструкцію шафи спроєктували та виготовили в розбірному виконанні, що дало змогу замовнику самостійно виконати монтаж обладнання на об’єкті. Це дозволило швидко ввести систему в експлуатацію та мінімізувати додаткові витрати на монтажні роботи.
Технічні характеристики
| Габаритні розміри | |
|---|---|
| Габарити витяжної шафи (Ш × В × Г) | 1990 × 2096 × 602 мм |
| Розміри робочої зони (Ш × В) | 1890 × 1946 мм |
| Маса | 300 кг |
| Фільтрація | |
| Тип фільтрації | Суха, двоступенева |
| Перший ступінь | Картонний лабіринтовий фільтр, площа 3,8 м², утримуюча здатність 5–20 кг/м²* |
| Другий ступінь | Скловолоконний фільтр, площа 3,7 м², утримуюча здатність ≈3,5 кг/м²* |
| Вентиляційна установка | |
| Тип вентилятора | Відцентровий, середнього тиску |
| Модель вентилятора | ВЦ 14-46 №4 |
| Потужність | 3 кВт |
| Продуктивність | до 6500 м³/год |
| Швидкість повітря в робочій зоні | 0,25–0,4 м/с |
| Вимоги | |
| Електроживлення комплексу | 3 фази / 380 В / 50 Гц |
* Утримуюча здатність залежить від типу лакофарбового покриття.
Модернізація існуючої фарбувальної камери за допомогою витяжної шафи ASS Compact дозволила підвищити ефективність видалення фарбового аерозолю без реконструкції виробничої дільниці. Індивідуально спроєктоване рішення забезпечило швидке впровадження обладнання та комфортні умови для виконання фарбувальних робіт.
