Для ТОВ «Генч Україна» компанія TWEKO реалізувала проєкт із виготовлення витяжної фарбувальної шафи серії AS Hydro з гідроекраном. Габаритний розмір шафи становить 2530 мм. Обладнання доповнено системою повітропроводів і трирівневою системою очищення повітря, що поєднує два ступені водяної та один ступінь сухої фільтрації.
Про клієнта
ТОВ «Генч Україна» – офіційне представництво турецького виробника Kayalar Kimya в Україні. Компанія спеціалізується на постачанні високоякісних лакофарбових матеріалів для деревообробної, меблевої та промислової галузей, а також надає технічний супровід клієнтам відповідно до стандартів виробника.
Реалізоване рішення

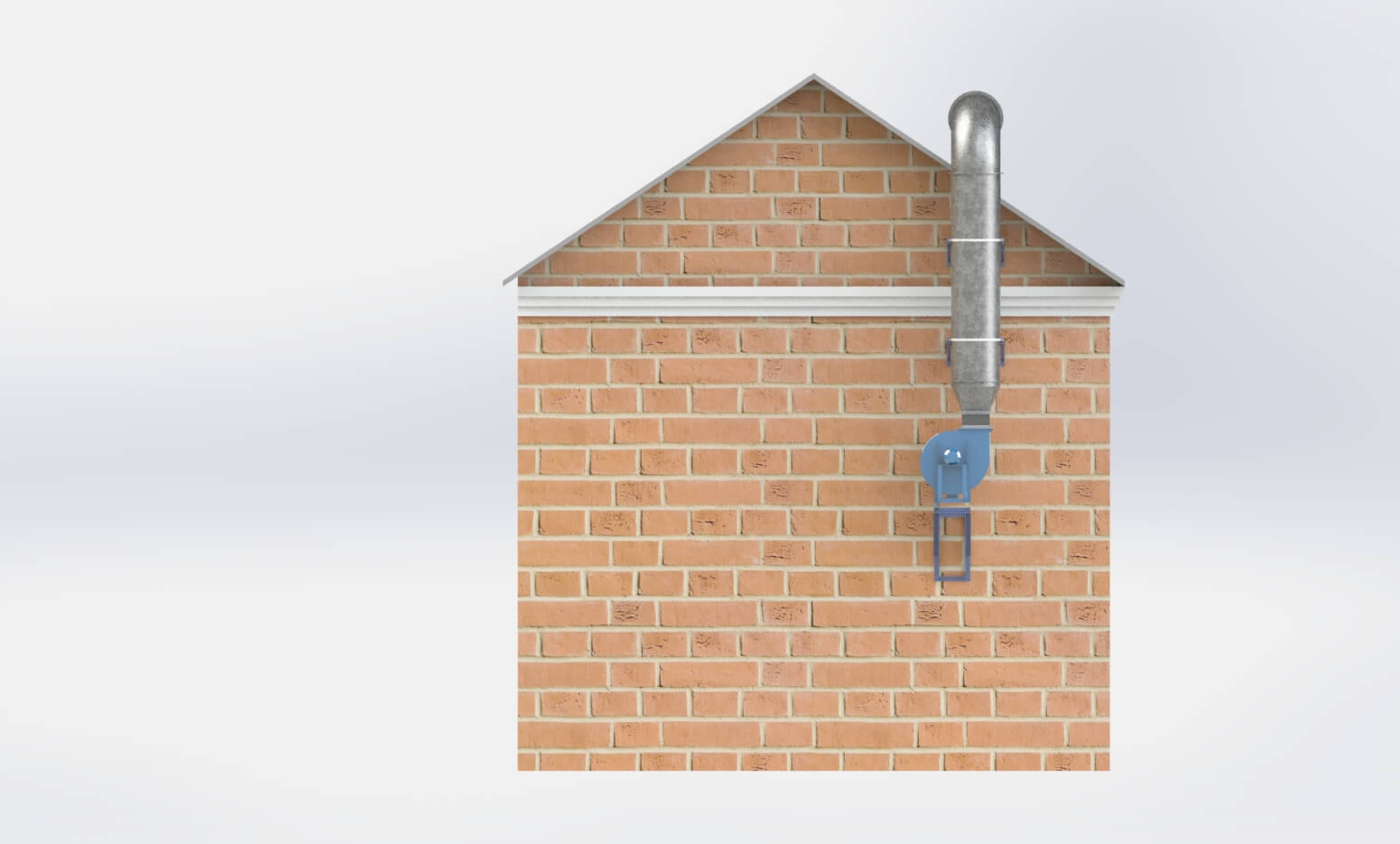

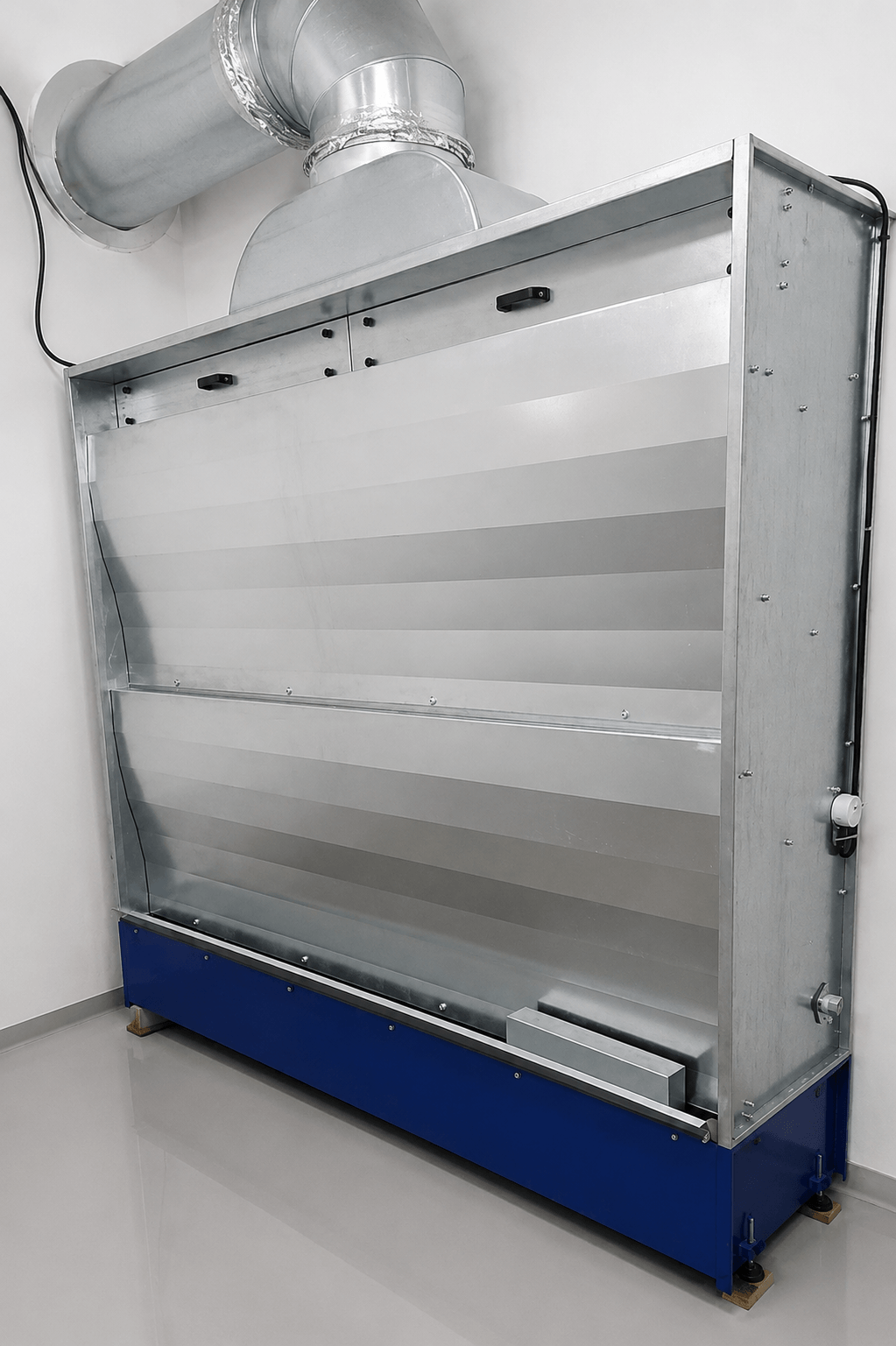

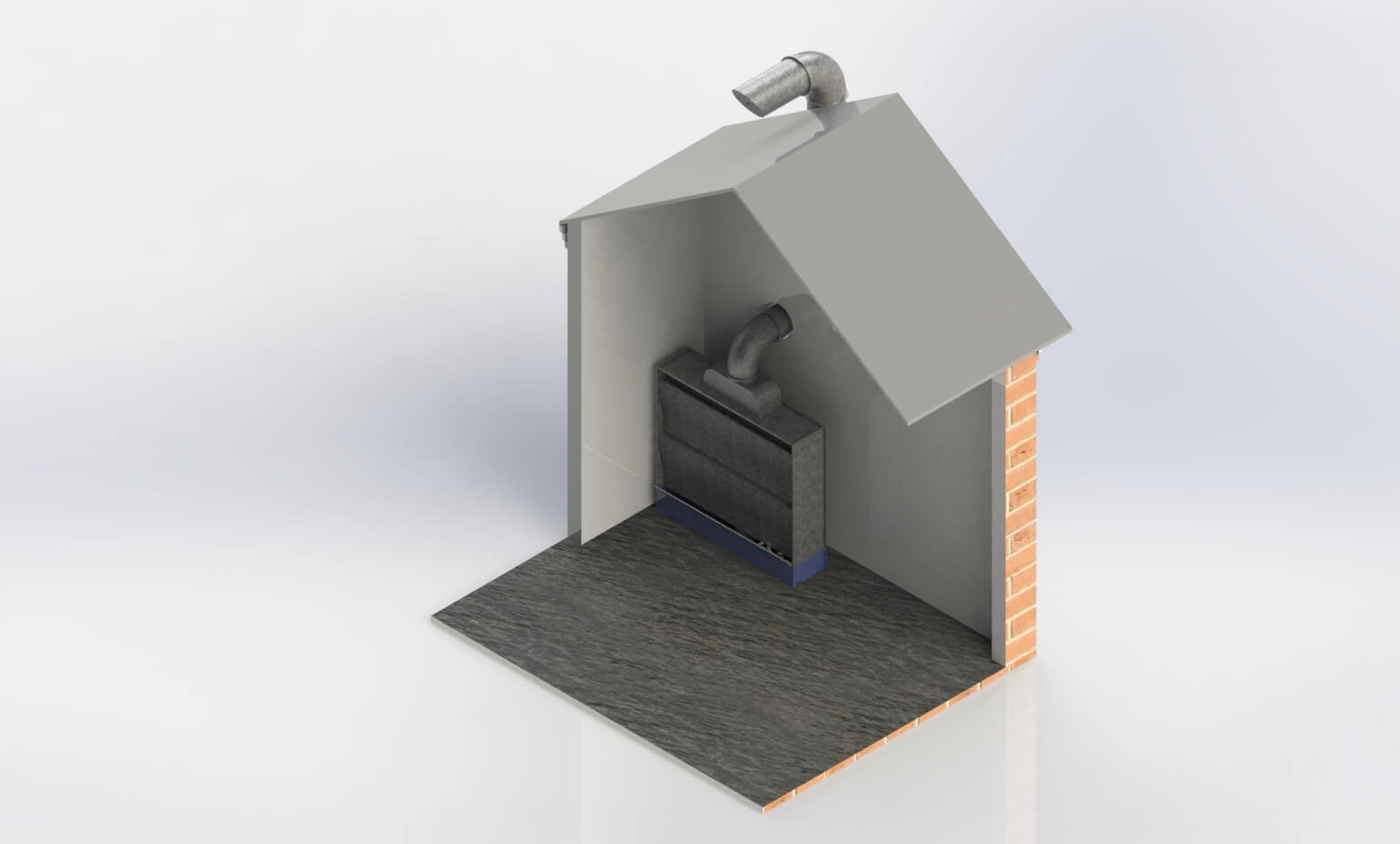

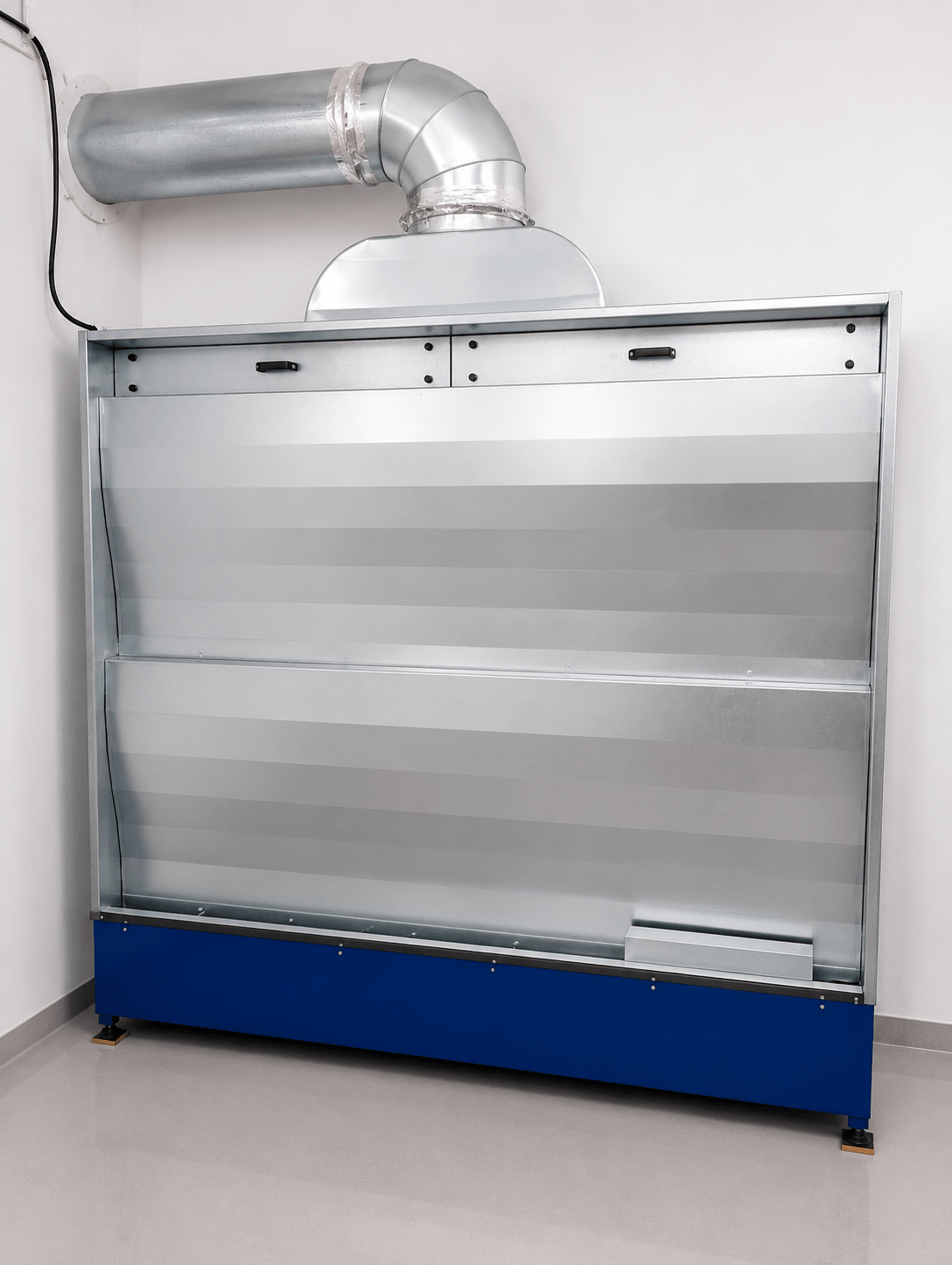

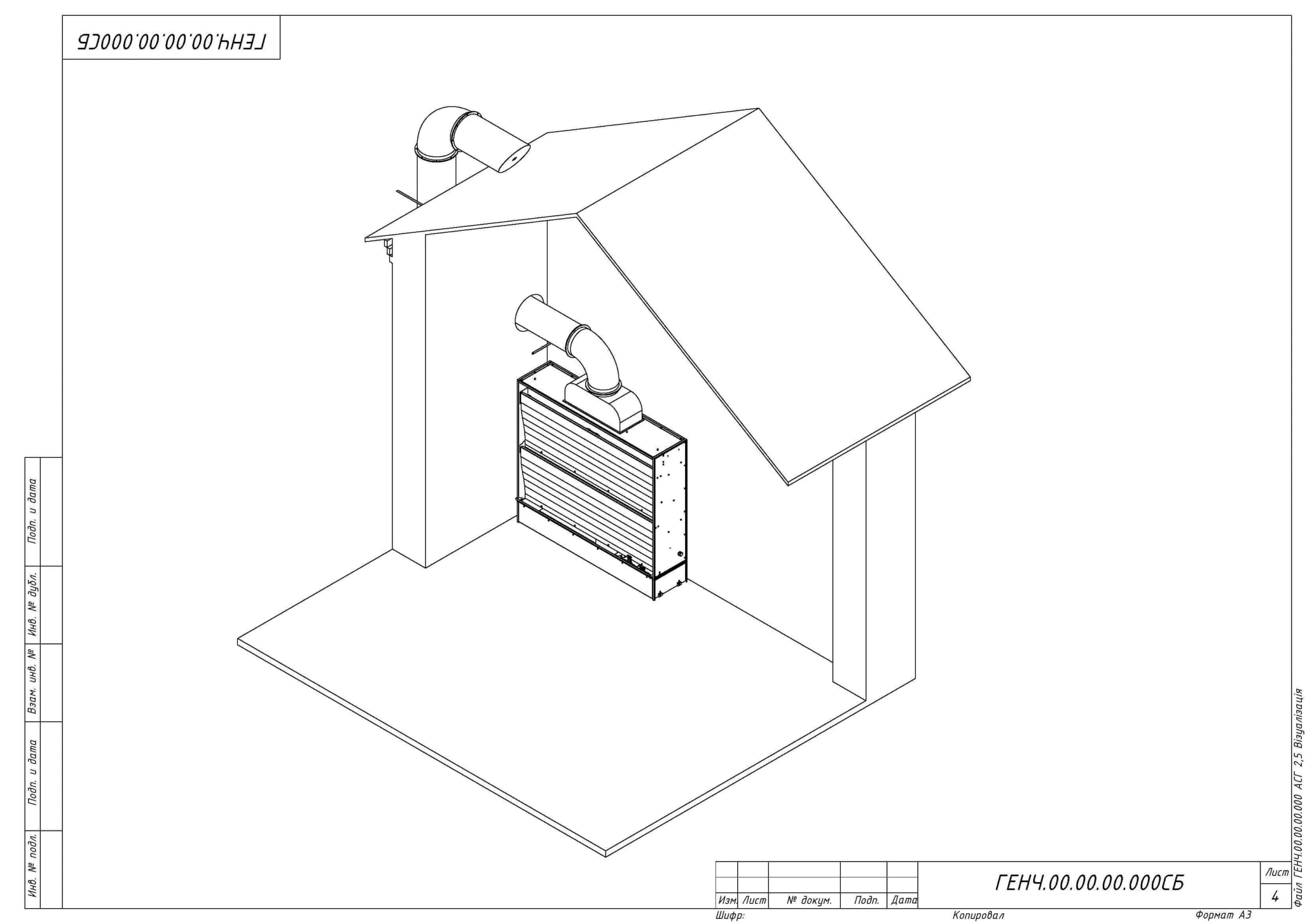

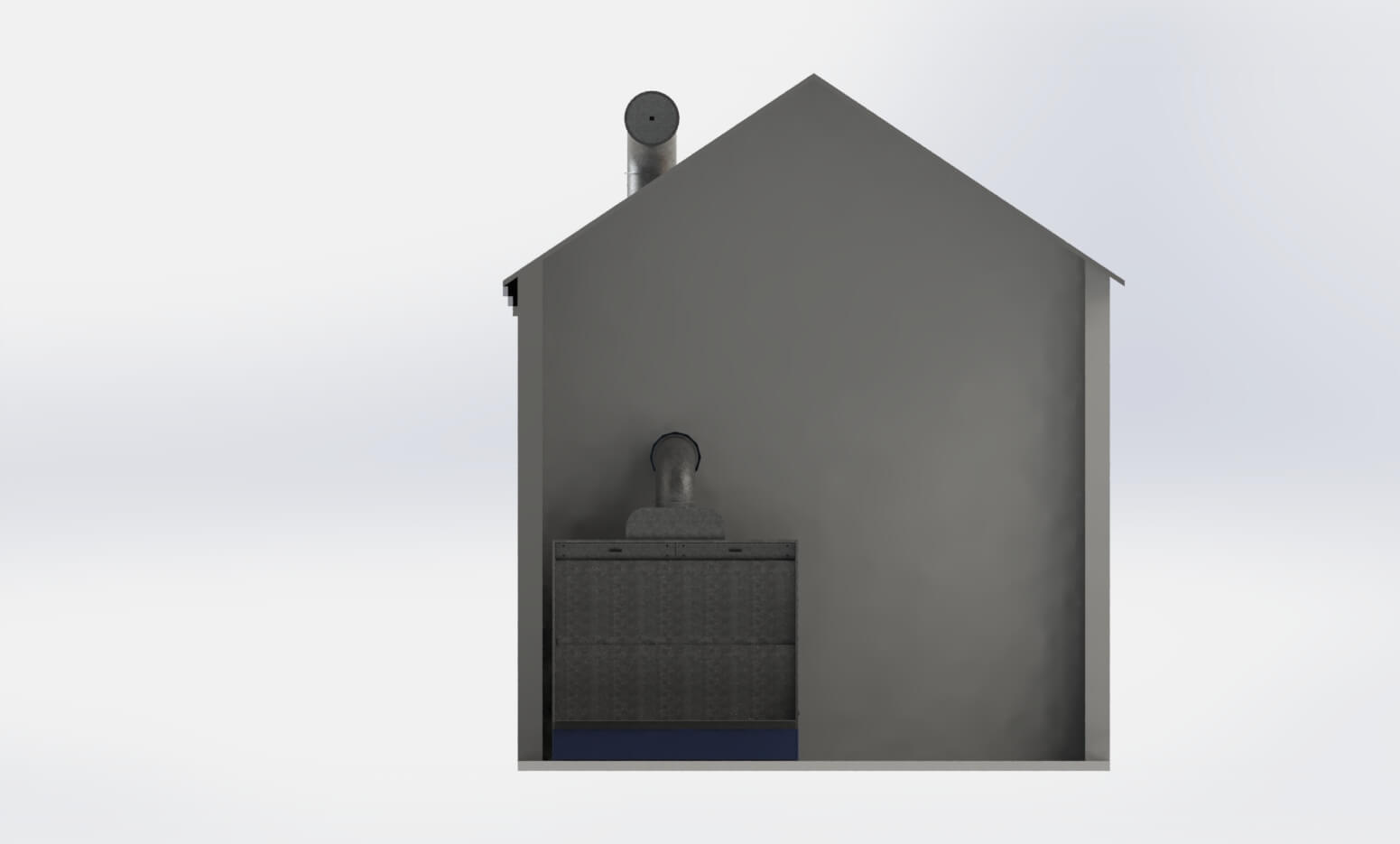

Компанія TWEKO виготовила витяжну фарбувальну шафу серії AS Hydro з гідроекраном для українського підприємства ТОВ «Генч Україна». До складу проєкту також увійшла система повітропроводів. Габаритний розмір шафи становить 2530 мм, маса — 340 кг (без урахування води).
Для очищення повітря застосовано трирівневу систему фільтрації, яка складається з двох ступенів водяної та одного ступеня сухої фільтрації. Гідроекран забезпечує перші два ступені водяної фільтрації, уловлюючи основну частину лакофарбового аерозолю. Після цього повітря проходить через сухий скловолоконний фільтр PaintStop для остаточного очищення перед викидом в атмосферу.

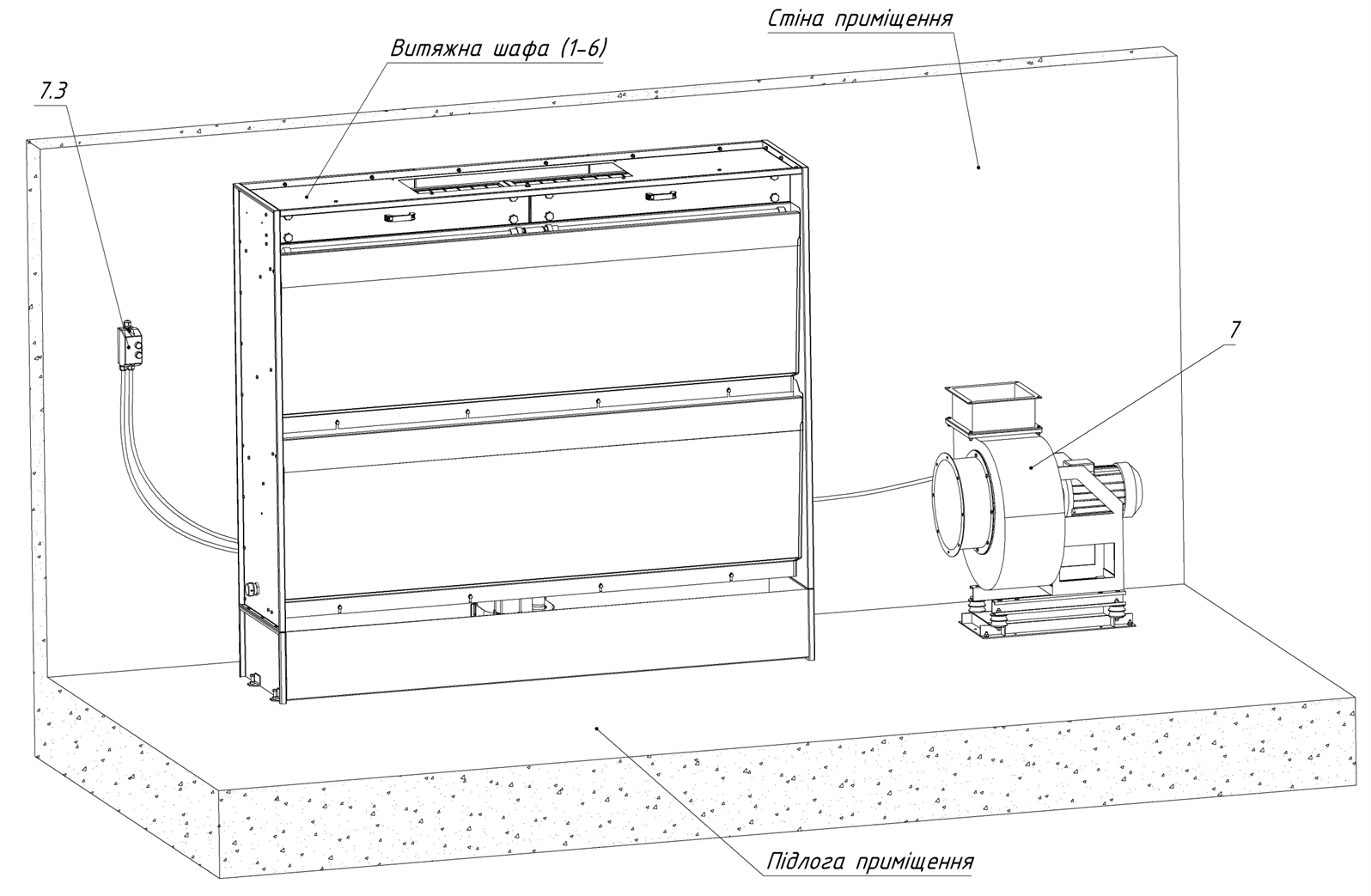

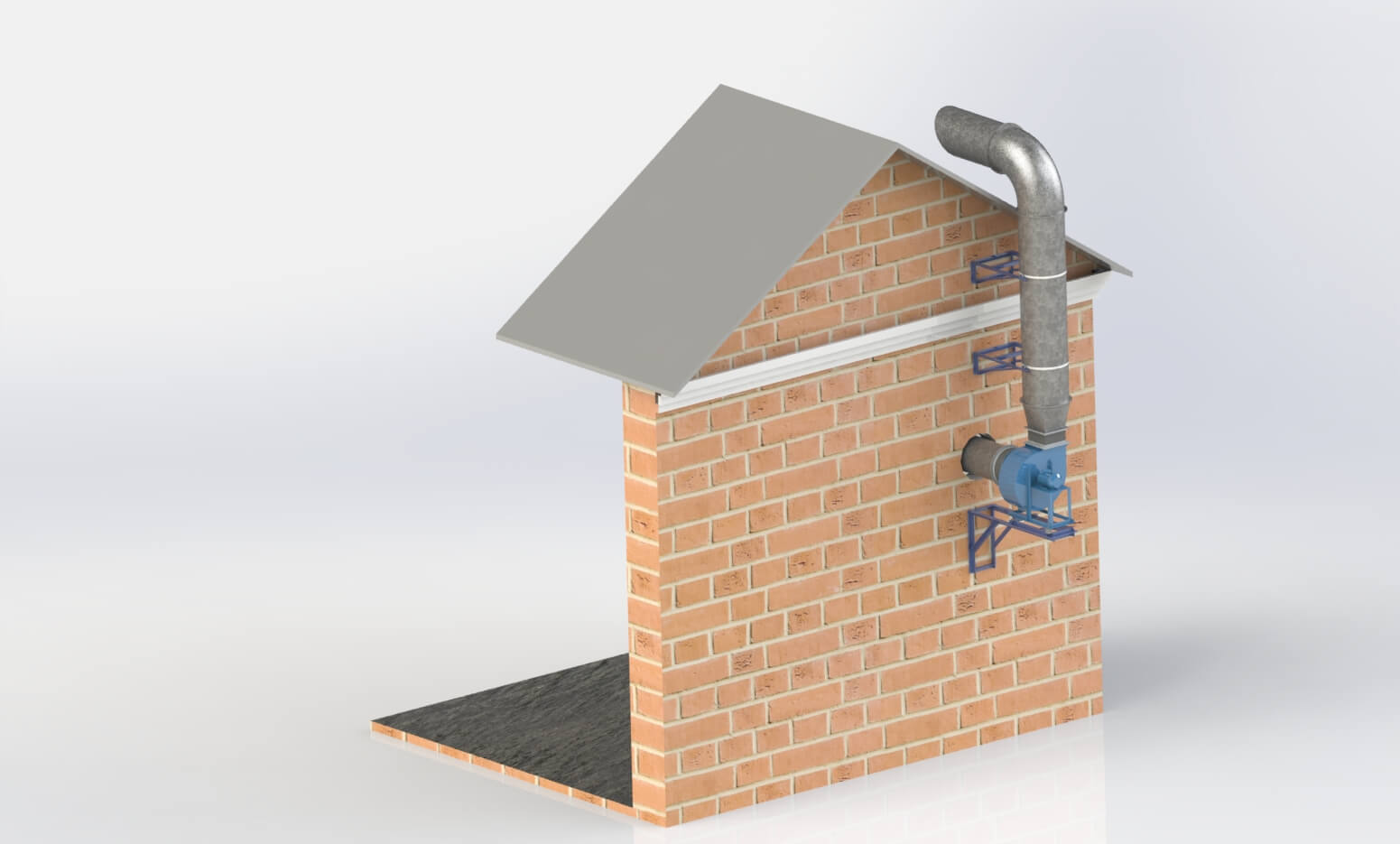

Обладнання оснащене вентиляційною установкою типу ВЦ №14-46. Вентилятор №4 у вибухозахищеному виконанні працює з двигуном АИР 112 МВ6 потужністю 4 кВт та частотою обертання 1000 об/хв.
Технічні характеристики
| Габаритні розміри | |
|---|---|
| Габаритний розмір | 2530 мм |
| Маса (без води) | 340 кг |
| Швидкість повітря в робочій зоні | 0,25–0,40 м/с |
| Фільтрація | |
| Тип фільтрації | Трирівнева: 2 водяні ступені + 1 сухий ступінь |
| Перетин водяного екрана | 2,5 × 1,9 м |
| Кількість форсунок | 5 шт. |
| Об’єм циркулюючої води | 350 л |
| Площа фільтрів PaintStop | 0,88 м² |
| Характеристики робочих органів | |
| Модель насоса | Pedrolo D8 |
| Потужність насоса | 0,55 кВт |
| Тип вентиляційної установки | ВЦ №14-46 |
| Потужність | 4/1000 кВт/об. |
Реалізоване рішення дозволило облаштувати виробничу дільницю ТОВ «Генч Україна» витяжним обладнанням, адаптованим до умов виконання фарбувальних робіт. Поєднання гідроекрана, двох ступенів водяної та одного ступеня сухої фільтрації забезпечує комплексне очищення повітря від лакофарбового аерозолю.
