Витяжна шафа з гідроекраном: серія AS Hydro
Під замовлення
Серія AS Hydro — витяжні шафи з гідроекраном і триступеневою системою фільтрації для малярних ділянок. Гідроекран осаджує у воді до 90 % часток фарби, тому фільтри служать значно довше, ніж у сухих системах. Монтаж не потребує будівельних робіт: достатньо підвести повітроводи викиду.
Три ступені очищення, не менше 95 % (EU4)Рециркуляція води в замкненому контуріМонтаж без будівельних робітШирина гідроекрану від 1 до 6 мІскрозахищена вентиляційна установка
Витяжні шафи з гідроекраном серії AS Hydro створюють безпечні та комфортні умови на малярній ділянці під час попередньої обробки та нанесення лакофарбових матеріалів на вироби з дерева, металу, пластику та інших матеріалів. Ключова відмінність серії — водяна фільтрація: гідроекран осаджує у воді до 90 % твердих часток фарби, суспензій та аерозолів, тому накопичувальна здатність системи значно вища, ніж у сухої фільтрації, а шафа працює значно довше без заміни фільтрів.
Монтаж не потребує підготовчих будівельних робіт: достатньо підвести повітроводи для відведення повітря, тож шафу можна швидко встановити практично в будь-якому приміщенні.
Меблеві та багетні майстерніЛегка промисловістьВиробництво металевих виробів
Як працює шафа
Вентиляційна установка протягує повітря через робочу зону зі швидкістю 0,25–0,4 м/с. Повітря з надлишками розпилу проходить два рівні водяного очищення, де осідає до 90 % часток фарби, потім — скловолоконний фільтр PaintStop і через повітроводи викидається в атмосферу.
1–6ширина гідроекрану, м
2 200–19 500продуктивність по повітрю, м³/год
0,25–0,4швидкість повітря в робочій зоні, м/с
227–1 050обсяг води в системі, л
Циркуляційний насос постійно подає воду з ванни шафи на водяну завісу з двома переливами, а вода рециркулює в замкненому контурі. Вентиляційну установку можна закріпити на стіні або поставити на підлогу праворуч чи ліворуч від шафи — залежно від планування приміщення.
Триступенева фільтрація
Робоча зонаВодяна завіса, 1-й рівеньВодяна завіса, 2-й рівеньФільтр PaintStop EU4Вентиляційна установка і викид
Два рівні водяного очищення затримують основну частину часток фарби, а скловолоконний фільтр PaintStop класу EU4 забезпечує фінальне очищення зі ступенем не менше 95 %. Завдяки водяній фільтрації PaintStop навантажується значно менше, ніж у сухих системах, тож інтервали між заміною фільтрів довші, а витрати на обслуговування нижчі.
Для яких задач
Нова малярна ділянка — шафа встановлюється в наявному приміщенні без будівельних робіт, потрібно лише підвести повітроводи викиду.
Інтенсивне фарбування — вода накопичує значно більше фарби, ніж сухі фільтри, тому шафа довше працює без заміни фільтрів.
Невеликі вироби — найкомпактніша модель комплектується обертальним столиком 450 × 450 мм і LED-світильником.
Великогабаритні вироби — шафи з двох або трьох секцій мають гідроекран завширшки до 6 м; кожна секція має власну вентиляційну установку, систему водяних завіс і циркуляційний насос.
Обмежена площа — глибина секційних шаф лише 0,6 м.
Конструкція
Корпус — гнуті панелі з оцинкованої сталі товщиною 1,5–3,0 мм.
Водяна фільтрація — система водяних завіс із двома переливами, циркуляційний водяний насос і система циркуляційних водопроводів.
Фінальний фільтр — фільтрувальні касети зі скловолоконним фільтром типу PaintStop класу EU4.
Вентиляційна установка — в іскрозахищеному виконанні, з електродвигуном, виробництва провідного українського виробника; розміщується на стіні або на підлозі поруч із шафою.
Пульт керування і комплект кріпильних елементів.
Безпека
Вентиляційна установка в іскрозахищеному виконанні.
Обладнання має дозвіл Держпраці на застосування на території України.
За потреби шафу виготовляють у вибухозахищеному виконанні.
Індивідуальна конфігурація
Додатково шафу можна доповнити:
Міні-кабіна — огороджувальна конструкція з гнутих панелей з оцинкованої сталі, що формує робочу зону 2 450 × 2 400 × 1 000 мм. Забезпечує найефективніше уловлювання розпилу й не дає часткам фарби поширюватися за межі кабіни; здебільшого використовується разом з активною підлогою.
Активна водяна підлога — приставна конструкція 1 000 × 330 мм (ширина — відповідно до шафи), що підключається до ванни шафи: вода протікає під решітками підлоги й відводить надлишки лакофарбових матеріалів. Можна використовувати до трьох секцій; встановлюється додатковий насос 2 кВт, максимальне навантаження на решітки — 218 кг на площу 200 × 200 мм.
Міні-кабіна з механізмом ротації виробу — розташовується на верхній панелі шафи й дозволяє підвішувати та обертати вироби прямо перед зоною витяжки.
Поворотний стіл з електроприводом.

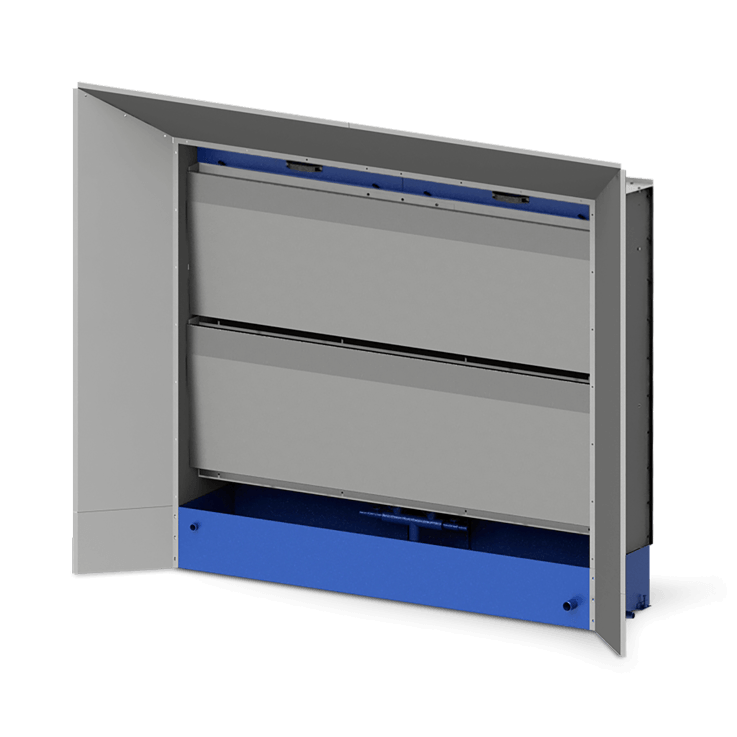

Крильця-уловлювачі з оцинкованої сталі — встановлюються під кутом 45°, збільшують зону витяжки на 250 мм по висоті та на 500 мм по ширині й обмежують рух надлишків фарби за межі шафи.

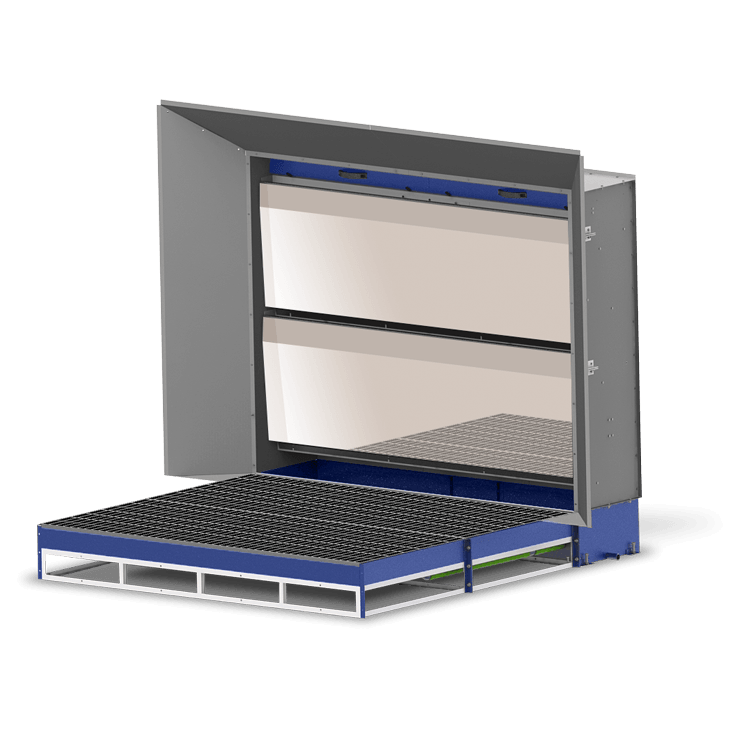

Дзеркало-перелив з нержавіючої сталі замість оцинкованого — вода стікає рівномірніше, а строк служби дзеркала значно довший.
Система плавного регулювання повітряного потоку на базі частотного перетворювача — до 40 % економії електроенергії, підтримання потрібної швидкості повітря в міру забруднення фільтрів, можливість живлення від мережі 230 В.

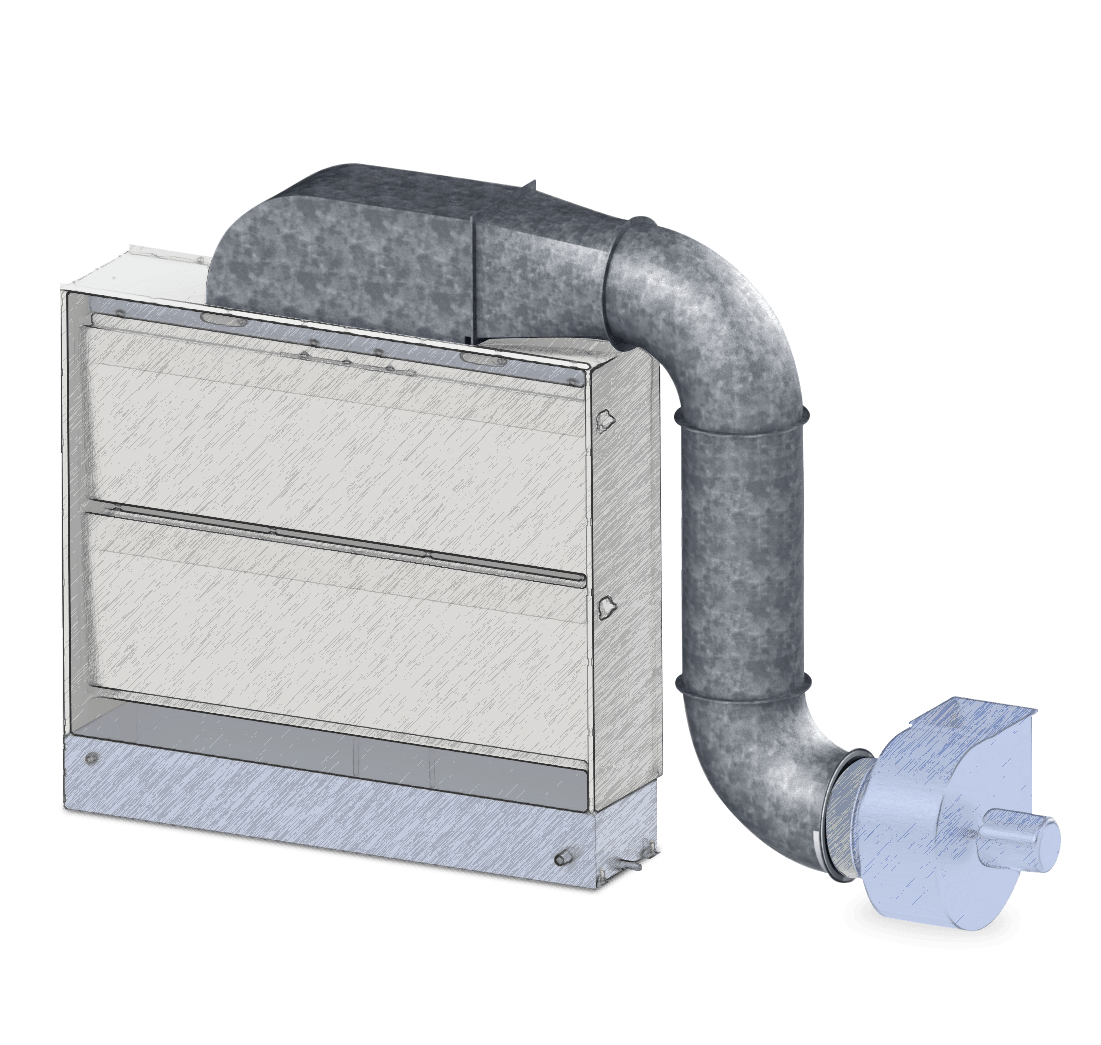

Комплект повітроводів для приєднання вентиляційної установки, розміщеної на стіні поруч із шафою або на підлозі праворуч чи ліворуч від неї.
Порошкове покриття корпусу будь-якого кольору замість оцинкованих панелей.
Термін виготовлення — до 12 робочих днів, у вибухозахищеному виконанні — до 40 робочих днів. Гарантійний термін — 12 місяців.
Потрібна витяжна шафа під ваш проєкт?
Підберемо модель і конфігурацію під ваші вироби та приміщення.
Комплект поставки витяжних шаф серії AS Hydro
Для базової комплектації*
Компонент
ASH-1
ASH-2
ASH-2,5
ASH-4
ASH-5
ASH-6
Конструкція
Корпус шафи з панелей з оцинкованої сталі
1 шт
1 шт
1 шт
2 шт
2 шт
3 шт
Комплект кріпильних елементів
1 компл
Водяна система
Система водяних завіс з двома переливами
1 компл
1 компл
1 компл
2 компл
2 компл
3 компл
Система циркуляційних водопроводів
1 компл
1 компл
1 компл
2 компл
2 компл
3 компл
Циркуляційний водяний насос
1 шт
1 шт
1 шт
2 шт
2 шт
3 шт
Вентиляція
Вентиляційна установка в іскрозахищеному виконанні
1 шт
1 шт
1 шт
2 шт
2 шт
3 шт
Електродвигун
1 шт
1 шт
1 шт
2 шт
2 шт
3 шт
Фільтрація
Фільтрувальна касета зі скловолоконним фільтром типу PaintStop
1 шт
2 шт
2 шт
4 шт
4 шт
6 шт
Керування та додатково
Пульт керування
1 шт
Обертальний столик 450 × 450 мм
1 шт
—
—
—
—
—
Енергоощадний світильник LED T8, 600 мм, 2 × 18 Вт
1 шт
—
—
—
—
—
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики витяжних шаф серії AS Hydro
Для базової комплектації*
Параметр
ASH-1
ASH-2
ASH-2,5
ASH-4
ASH-5
ASH-6
Розміри
Габаритні розміри (Д×Ш×В), м
1,1 × 1 × 2,5
2 × 0,6 × 2,3
2,5 × 0,6 × 2,3
4 (2 + 2) × 0,6 × 2,3
5 (2,5 + 2,5) × 0,6 × 2,3
6 (2 + 2 + 2) × 0,6 × 2,3
Розтин водяного екрану (Ш×В), м
1 × 0,9
2 × 1,8
2,5 × 1,8
4 × 1,8
5 × 1,8
6 × 1,8
Водяна система
Загальний обсяг води в системі, л
227
350
450
700
900
1 050
Продуктивність по воді, л/хв
250
250
250
500
500
1 500
Вентиляція
Продуктивність по повітрю, м³/год
2 200
6 500
8 000
13 000
16 000
19 500
Швидкість повітря в робочій зоні, м/с
0,25–0,4
Електроенергія
Споживана потужність, кВт
1,4
3,6
4,6
7,1
9,1
10,7
Електроживлення
3 фази, 380 В, 50 Гц
* Характеристики наведено для базової комплектації. Продуктивність шафи може зростати при використанні опціональних допоміжних вузлів.
