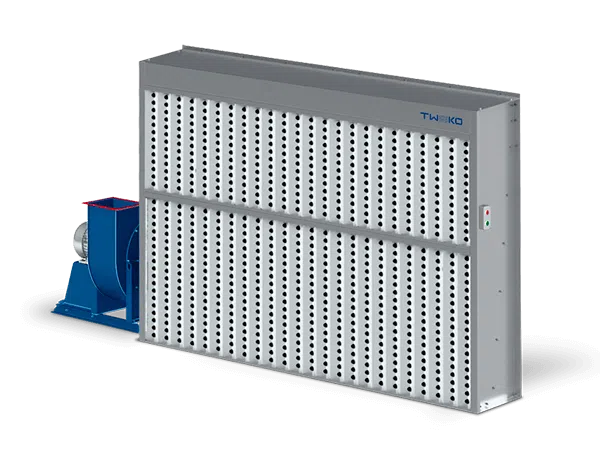

Витяжна шафа з сухою фільтрацією: серія ASS Compact
В наявності
Серія ASS Compact — витяжні шафи з дворівневою сухою фільтрацією для попередньої обробки та нанесення лакофарбових матеріалів на вироби з дерева, металу та пластику. Шафа встановлюється в обладнаному приміщенні або вбудовується у фарбувальну камеру, а кілька шаф можна об'єднати в лінію для довгомірних виробів.
Дворівнева суха фільтрація, очищення ≥95 %Вбудовування в приміщення або камеруОб'єднання шаф у лініюІскрозахищена вентиляційна установкаПульт керування в комплекті
Витяжні шафи серії ASS Compact — фарбувальні стенди з дворівневою сухою системою фільтрації, призначені для збільшення безпеки й комфорту фарбувальних робіт: попередньої обробки та нанесення лакофарбових матеріалів на вироби з дерева, металу, пластику та інших матеріалів. Ключова відмінність серії — компактність і модульність: шафа займає мінімум площі, вбудовується у фарбувальну камеру або стіну приміщення, а кілька шаф можна об’єднати в лінію з синхронною роботою.
Меблеві та багетні майстерніМеталообробкаЛегка промисловість
Як працює шафа
Вентиляційна установка активно всмоктує забруднене повітря разом із надлишками лакофарбового матеріалу із зони перед шафою. Маляр розміщує виріб на підставці на деякій відстані від фронтальної частини шафи. Надлишки фарби, що не потрапили на виріб, захоплюються повітряним потоком, проходять дворівневу суху фільтрацію, а очищене повітря через повітроводи викиду видаляється на вулицю, тож на робочому місці маляра залишається чисте та безпечне повітря.
2–5ширина зони витяжки, м
6 500–16 000продуктивність по повітрю, м³/год
0,25–0,4швидкість повітря за 500 мм від фільтрів, м/с
≥95ступінь очищення повітря, %
Дворівнева фільтрація
Зона фарбуванняКартонний лабіринтний фільтрСкловолоконний фільтр PaintStopВентиляційна установкаПовітроводи викиду
Перший рівень — картонний лабіринтний фільтр: він затримує основну частину частинок фарби. Його утримувальна здатність залежить від матеріалу: для стандартної фарби — 8–12 кг/м², для фарб на основі цинку та поліефірів — 15–20 кг/м², для поліуретанів, що використовуються в деревообробці, — 4–6 кг/м². Другий рівень — скловолоконний фільтр типу PaintStop у знімних касетах, що накопичує близько 3,5 кг/м². Разом вони забезпечують ступінь очищення понад 95 % при класі фільтрації EU4.
Фільтри зазвичай замінюють приблизно через 500 годин напрацювання залежно від інтенсивності робіт. Щоб скоротити простої й підтримувати стабільний потік у робочій зоні, виробник рекомендує міняти фільтри обох рівнів одночасно.
Конструкція
Корпус — панелі з оцинкованої сталі товщиною 1,5 мм (товщина цинкового покриття 8–40 мкм), відкрита фронтальна частина зі швелерами для встановлення картонного фільтра; у ширших моделях — два модулі.
Вентиляційна установка — відцентровий вентилятор середнього тиску в іскрозахищеному виконанні з електродвигуном і гнучкими вставками на рамі з віброопорами; у ширших моделях — дві установки.
Фільтрація — картонні лабіринтні фільтри з притискачами та фільтр-касети зі скловолоконним фільтром типу PaintStop у верхній частині шафи.
Пульт керування «Пуск/Стоп», електромонтажний комплект і комплект кріпильних елементів.
Встановлення
Шафа встановлюється в обладнаному приміщенні, зокрема такому, що опалюється нерегулярно (кліматичне виконання У3.1). Підлога під шафою повинна бути рівною, з перепадом не більше ±5 мм. Для повноцінної роботи потрібно підвести повітроводи, що з’єднують шафу з вентиляційною установкою та викидають повітря назовні. Шафи ASS Compact можуть вбудовуватися у фарбувальну камеру. Наприклад, у 2026 році TWEKO спроєктувала та виготовила шафу для модернізації наявної фарбувальної камери в Рівненській області: її вбудували, не змінюючи конструкції камери, а розбірне виконання дозволило замовнику змонтувати її власними силами.
Повітроводи викиду, підведення електроживлення та заземлення не входять до комплекту поставки й обсягу монтажу, але можуть бути виконані за окремим договором.
Індивідуальна конфігурація
Додатково шафу можна доповнити: комплектом крилець-уловлювачів з оцинкованої сталі, що збільшує зону витяжки на 250 мм по висоті й на 500 мм по ширині та обмежує рух надлишків фарби за межі шафи; системою плавного регулювання повітряного потоку на базі частотного перетворювача (до 40% економії електроенергії, можливість живлення від мережі 230 В); комплектом повітроводів для приєднання вентиляційної установки, яку можна розмістити на стіні поруч із шафою або на підлозі справа чи зліва від неї. Корпус може бути виконаний зі сталевих панелей зі стійким порошковим покриттям будь-якого кольору.
Термін виготовлення — до 12 робочих днів, у вибухозахищеному виконанні — до 40 робочих днів. Гарантійний термін — 12 місяців від дати введення в експлуатацію. Ресурс до першого капітального ремонту — 3 роки, нормативний термін служби — 10 років.
Потрібна витяжна шафа під ваш проєкт?
Підберемо модель і конфігурацію під ваші вироби та приміщення.
Комплект поставки витяжних шаф серії ASS Compact
Для базової комплектації*
Компонент
ASS-Comp-2
ASS-Comp-2,5
ASS-Comp-4
ASS-Comp-5
Конструкція
Корпус шафи з панелей з оцинкованої сталі
1 шт
1 шт
2 шт
2 шт
Комплект кріпильних елементів
1 компл
Вентиляція
Вентиляційна установка в іскрозахищеному виконанні
1 шт
1 шт
2 шт
2 шт
Електродвигун
1 шт
1 шт
2 шт
2 шт
Фільтрація
Фільтр картонний лабіринтний
2 шт
2 шт
4 шт
4 шт
Фільтрувальна касета зі скловолоконним фільтром типу PaintStop
2 шт
2 шт
4 шт
4 шт
Керування
Пульт керування
1 шт
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики витяжних шаф серії ASS Compact
Для базової комплектації*
Параметр
ASS-Comp-2
ASS-Comp-2,5
ASS-Comp-4
ASS-Comp-5
Розміри
Габаритні розміри (Д×Ш×В), м
2 × 0,6 × 2,1
2,5 × 0,6 × 2,1
4 (2 + 2) × 0,6 × 2,1
5 (2,5 + 2,5) × 0,6 × 2,1
Розтин зони витяжки (Ш×В), м
2 × 2
2,5 × 2
4 (2 + 2) × 2
5 (2,5 + 2,5) × 2
Ефективна площа фільтрів, м²
3,8
4,8
7,6
9,6
Вентиляція
Продуктивність по повітрю, м³/год
6 500
8 000
13 000
16 000
Швидкість повітря в робочій зоні (500 мм від фільтрів), м/с
0,25–0,4
Потужність електродвигунів, кВт
3
4
2 × 3
2 × 4
Електроенергія
Електроживлення
3 фази, 380 В, 50 Гц
* Характеристики наведено для базової комплектації.
ТОВ «Техсервіс ВЕКО і партнер ГмбХ» гарантує справну роботу поставленого обладнання протягом 12 місяців з дати введення в експлуатацію, за умови:
введення обладнання в експлуатацію за участю представника Постачальника (якщо це передбачено договором або технічною документацією);
дотримання вимог інструкції з експлуатації;
використання обладнання за призначенням;
проведення необхідного технічного обслуговування.
У разі виявлення протягом гарантійного строку виробничих дефектів або несправностей, що виникли не з вини Покупця, Постачальник здійснює їх безоплатне усунення або заміну несправних вузлів відповідно до умов договору.
Гарантія не поширюється на випадки:
порушення правил транспортування, монтажу, введення в експлуатацію або експлуатації;
використання обладнання не за призначенням;
механічних пошкоджень, втручання сторонніх осіб або самостійного ремонту;
використання обладнання з порушенням вимог щодо електроживлення або інших умов експлуатації;
природного зношення витратних та швидкозношуваних матеріалів і деталей;
пошкоджень, спричинених дією непереборної сили (пожежа, затоплення, стихійні явища тощо).
Гарантійне обслуговування здійснюється за умови надання документів, що підтверджують придбання обладнання, та можливості ідентифікувати виріб за його серійним номером. Ці гарантійні умови є загальними. Для окремих видів обладнання можуть застосовуватися додаткові гарантійні умови, визначені договором поставки, гарантійним талоном або технічною документацією.
