Вытяжной шкаф с сухой фильтрацией: серия ASS Compact
В наличии
Серия ASS Compact — вытяжные шкафы с двухуровневой сухой фильтрацией для предварительной обработки и нанесения лакокрасочных материалов на изделия из дерева, металла и пластика. Шкаф устанавливается в оборудованном помещении или встраивается в окрасочную камеру, а несколько шкафов можно объединить в линию для длинномерных изделий.
Двухуровневая сухая фильтрация, очистка ≥95 %Встраивание в помещение или камеруОбъединение шкафов в линиюИскрозащищённая вентиляционная установкаПульт управления в комплекте
Вытяжные шкафы серии ASS Compact — окрасочные стенды с двухуровневой сухой системой фильтрации, предназначенные для повышения безопасности и комфорта окрасочных работ: предварительной обработки и нанесения лакокрасочных материалов на изделия из дерева, металла, пластика и других материалов. Ключевое отличие серии — компактность и модульность: шкаф занимает минимум площади, встраивается в окрасочную камеру или стену помещения, а несколько шкафов можно объединить в линию с синхронной работой.
Мебельные и багетные мастерскиеМеталлообработкаЛёгкая промышленность
Как работает шкаф
Вентиляционная установка активно всасывает загрязнённый воздух вместе с излишками лакокрасочного материала из зоны перед шкафом. Маляр размещает изделие на подставке на некотором расстоянии от фронтальной части шкафа. Излишки краски, не попавшие на изделие, захватываются воздушным потоком и проходят двухуровневую сухую фильтрацию, а очищенный воздух через воздуховоды выброса удаляется на улицу, поэтому на рабочем месте маляра остаётся чистый и безопасный воздух.
2–5ширина зоны вытяжки, м
6 500–16 000производительность по воздуху, м³/ч
0,25–0,4скорость воздуха в 500 мм от фильтров, м/с
≥95степень очистки воздуха, %
Двухуровневая фильтрация
Зона окраскиКартонный лабиринтный фильтрСтекловолоконный фильтр PaintStopВентиляционная установкаВоздуховоды выброса
Первый уровень — картонный лабиринтный фильтр: он задерживает основную часть частиц краски. Его удерживающая способность зависит от материала: для стандартной краски — 8–12 кг/м², для красок на основе цинка и полиэфиров — 15–20 кг/м², для полиуретанов, применяемых в деревообработке, — 4–6 кг/м². Второй уровень — стекловолоконный фильтр типа PaintStop в съёмных кассетах, накапливающий около 3,5 кг/м². Вместе они обеспечивают степень очистки более 95 % при классе фильтрации EU4.
Фильтры обычно заменяют примерно через 500 часов наработки в зависимости от интенсивности работ. Чтобы сократить простои и поддерживать стабильный поток в рабочей зоне, производитель рекомендует менять фильтры обоих уровней одновременно.
Конструкция
Корпус — панели из оцинкованной стали толщиной 1,5 мм (толщина цинкового покрытия 8–40 мкм), открытая фронтальная часть со швеллерами для установки картонного фильтра; в более широких моделях — два модуля.
Вентиляционная установка — центробежный вентилятор среднего давления в искрозащищённом исполнении с электродвигателем и гибкими вставками на раме с виброопорами; в более широких моделях — две установки.
Фильтрация — картонные лабиринтные фильтры с прижимами и фильтр-кассеты со стекловолоконным фильтром типа PaintStop в верхней части шкафа.
Пульт управления «Пуск/Стоп», электромонтажный комплект и комплект крепёжных элементов.
Установка
Шкаф устанавливается в оборудованном помещении, в том числе нерегулярно отапливаемом (климатическое исполнение У3.1). Пол под шкафом должен быть ровным, с перепадом не более ±5 мм. Для полноценной работы необходимо подвести воздуховоды, соединяющие шкаф с вентиляционной установкой и выбрасывающие воздух наружу. Шкафы ASS Compact могут встраиваться в окрасочную камеру. Например, в 2026 году TWEKO спроектировала и изготовила шкаф для модернизации существующей окрасочной камеры в Ровенской области: его встроили, не меняя конструкцию камеры, а разборное исполнение позволило заказчику смонтировать его собственными силами.
Воздуховоды выброса, подвод электропитания и заземление не входят в комплект поставки и объём монтажа, но могут быть выполнены по отдельному договору.
Индивидуальная конфигурация

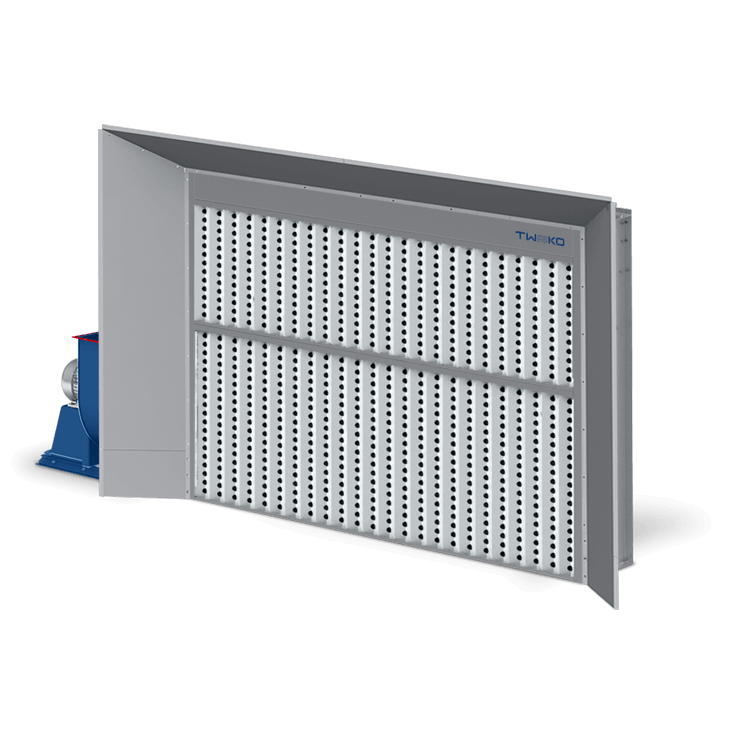

Дополнительно шкаф можно дополнить: комплектом ограничительных крылышек-уловителей из оцинкованной стали, который увеличивает зону вытяжки на 250 мм по высоте и на 500 мм по ширине и ограничивает движение излишков краски за пределы шкафа; системой плавного регулирования воздушного потока на базе частотного преобразователя (до 40% экономии электроэнергии, возможность питания от сети 230 В); комплектом воздуховодов для присоединения вентиляционной установки, которую можно разместить на стене рядом со шкафом или на полу справа либо слева от него. Корпус может быть выполнен из стальных панелей со стойким порошковым покрытием любого цвета.
Срок изготовления — до 12 рабочих дней, во взрывозащищённом исполнении — до 40 рабочих дней. Гарантийный срок — 12 месяцев с даты ввода в эксплуатацию. Ресурс до первого капитального ремонта — 3 года, нормативный срок службы — 10 лет.
Нужен вытяжной шкаф под ваш проект?
Подберём модель и конфигурацию под ваши изделия и помещение.
Комплект поставки вытяжных шкафов серии ASS Compact
Для базовой комплектации*
Компонент
ASS-Comp-2
ASS-Comp-2,5
ASS-Comp-4
ASS-Comp-5
Конструкция
Корпус шкафа из панелей из оцинкованной стали
1 шт
1 шт
2 шт
2 шт
Комплект крепёжных элементов
1 компл
Вентиляция
Вентиляционная установка в искрозащищённом исполнении
1 шт
1 шт
2 шт
2 шт
Электродвигатель
1 шт
1 шт
2 шт
2 шт
Фильтрация
Фильтр картонный лабиринтный
2 шт
2 шт
4 шт
4 шт
Фильтрующая кассета со стекловолоконным фильтром типа PaintStop
2 шт
2 шт
4 шт
4 шт
Управление
Пульт управления
1 шт
* Комплектация рассчитана для базовой конфигурации. Состав может изменяться в зависимости от технического задания заказчика.
Технические характеристики вытяжных шкафов серии ASS Compact
Для базовой комплектации*
Параметр
ASS-Comp-2
ASS-Comp-2,5
ASS-Comp-4
ASS-Comp-5
Размеры
Габаритные размеры (Д×Ш×В), м
2 × 0,6 × 2,1
2,5 × 0,6 × 2,1
4 (2 + 2) × 0,6 × 2,1
5 (2,5 + 2,5) × 0,6 × 2,1
Раскрытие зоны вытяжки (Ш×В), м
2 × 2
2,5 × 2
4 (2 + 2) × 2
5 (2,5 + 2,5) × 2
Эффективная площадь фильтров, м²
3,8
4,8
7,6
9,6
Вентиляция
Производительность по воздуху, м³/ч
6 500
8 000
13 000
16 000
Скорость воздуха в рабочей зоне (500 мм от фильтров), м/с
0,25–0,4
Мощность электродвигателей, кВт
3
4
2 × 3
2 × 4
Электроэнергия
Электропитание
3 фазы, 380 В, 50 Гц
* Характеристики приведены для базовой комплектации.
