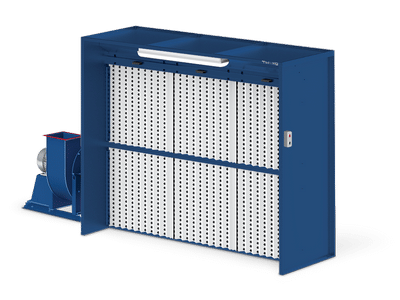

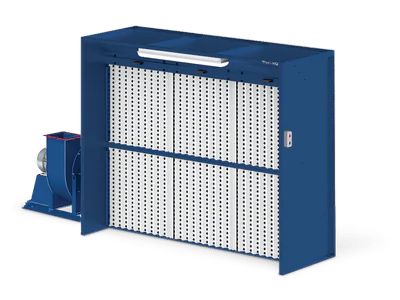

Витяжна шафа з сухою фільтрацією: серія ASS Cabin
В наявності
Серія ASS Cabin — витяжні шафи з дворівневою сухою фільтрацією та захисною міні-кабіною, що не дає лакофарбовому туману розлітатися в сторони. Шафа працює як компактна фарбувальна камера для дрібних і середніх виробів з дерева, металу та пластику, а для встановлення достатньо підвести повітроводи викиду й кабель живлення.
Дворівнева суха фільтрація, очищення ≥95 %Захисна міні-кабінаМонтаж без будівельних робітВибухозахищений LED-світильник IP66Іскрозахищена вентиляційна установка
Витяжні шафи з сухою фільтрацією серії ASS Cabin створюють безпечні та комфортні умови на малярній ділянці під час підготовки поверхонь і нанесення лакофарбових матеріалів на вироби з дерева, металу, пластику та інших матеріалів. Ключова відмінність серії — захисна міні-кабіна: панелі завдовжки 500 мм формують зону фарбування на всю ширину шафи й не дають лакофарбовому туману розлітатися в сторони, тож шафа працює як компактна фарбувальна камера, не займаючи зайвого місця на ділянці.
Для встановлення не потрібні будівельні роботи: достатньо підвести повітроводи викиду відпрацьованого повітря та кабель живлення, тому шафу можна швидко змонтувати практично в будь-якому приміщенні.
Меблеві та багетні майстерніЛегка промисловістьНевеликі металеві вироби
Як працює шафа
Вентиляційна установка створює повітряний потік у зоні фарбування. Маляр розміщує виріб на підставці або поворотному столику перед шафою. Надлишки фарби, що не потрапили на виріб, захоплюються потоком, проходять дворівневу суху фільтрацію, а очищене повітря через повітроводи викидається назовні.
1–6ширина зони витяжки, м
2 200–16 000продуктивність по повітрю, м³/год
0,4швидкість повітря в робочій зоні, м/с
≥95ступінь очищення повітря, %
Захисна міні-кабіна обмежує робочу зону з боків і зверху, тому розпил не виходить за її межі, а повітряний потік рівномірно проходить через увесь фільтр.
Дворівнева фільтрація
Зона фарбуванняКартонний лабіринтний фільтрСкловолоконний фільтр PaintStopВентиляційна установкаПовітроводи викиду
Перший рівень — картонний лабіринтний фільтр, що вловлює більшу частину часток фарби; його утримувальна здатність становить 5–20 кг/м² залежно від типу лакофарбового матеріалу. Другий рівень — скловолоконний фільтр типу PaintStop у знімних касетах, близько 3,5 кг/м². Разом вони забезпечують ступінь очищення не нижче 95 % при класі фільтрації EU4.
Фільтри зазвичай замінюють приблизно через 500 годин напрацювання залежно від інтенсивності робіт.
Для яких задач
Малярні ділянки меблевих майстерень і фабрик, багетних майстерень, підприємств легкої промисловості та майстерень з виготовлення невеликих металевих виробів.
Лабораторії з підбору фарби для колористів.
Дрібні вироби — найкомпактніша модель комплектується ручним поворотним столиком і LED-світильником.
Довші вироби — шафи завширшки 4 і 6 м мають дві вентиляційні установки.
Конструкція
Корпус і міні-кабіна — панелі з оцинкованої сталі товщиною 1,5–3,0 мм.
Вентиляційна установка — відцентровий вентилятор середнього тиску в іскрозахищеному виконанні з електродвигуном і гнучкими вставками, на рамі з віброопорами; виробництва провідного українського виробника.
Фільтрація — картонні лабіринтні фільтри з притискачами та фільтр-касети зі скловолоконним фільтром типу PaintStop у верхній частині шафи.
Освітлення — герметичний вибухозахищений світлодіодний світильник зі ступенем захисту IP66 у верхній частині шафи.
Пульт керування «Пуск/Стоп», електромонтажний комплект і комплект кріпильних елементів.
Безпека та встановлення
Вентиляційна установка в іскрозахищеному виконанні, світильник — вибухозахищений.
Обладнання має дозвіл Держпраці на застосування на території України.
Шафа призначена для приміщень, зокрема таких, що опалюються нерегулярно (кліматичне виконання У3.1).
За потреби шафу виготовляють у вибухозахищеному виконанні.
Індивідуальна конфігурація
Додатково шафу можна доповнити:
Додаткова секція обмежувальної кабіни — збільшує глибину робочої зони на 1 м, тож лакофарбовий розпил уловлюється ще краще.
Система плавного регулювання повітряного потоку на базі частотного перетворювача — до 40 % економії електроенергії, можливість живлення від мережі 230 В; для найкомпактнішої моделі — однофазне підключення електродвигуна.
Комплект повітроводів для приєднання вентиляційної установки, розміщеної на стіні поруч із шафою або на підлозі праворуч чи ліворуч від неї.
Міні-кабіна з механізмом ротації виробу — розташовується на верхній панелі шафи й дозволяє підвішувати та обертати вироби прямо перед зоною витяжки.
Поворотний стіл з електроприводом (термін виготовлення збільшується на 5 робочих днів).
Порошкове покриття корпусу будь-якого кольору замість оцинкованих панелей.
Термін виготовлення — до 12 робочих днів, у вибухозахищеному виконанні — до 40 робочих днів. Гарантійний термін — 12 місяців. Ресурс до першого капітального ремонту — 3 роки, нормативний термін служби — 10 років.
Потрібна витяжна шафа під ваш проєкт?
Підберемо модель і конфігурацію під ваші вироби та приміщення.
Комплект поставки витяжних шаф серії ASS Cabin
Для базової комплектації*
Компонент
ASS-Cabin-1
ASS-Cabin-2
ASS-Cabin-3
ASS-Cabin-4
ASS-Cabin-6
Конструкція
Корпус шафи з панелей з оцинкованої сталі
1 шт
Комплект кріпильних елементів
1 компл
Вентиляція
Вентиляційна установка в іскрозахищеному виконанні
1 шт
1 шт
1 шт
2 шт
2 шт
Електродвигун
1 шт
1 шт
1 шт
2 шт
2 шт
Фільтрація
Фільтр картонний лабіринтний
1 шт
2 шт
2 шт
4 шт
4 шт
Фільтрувальна касета зі скловолоконним фільтром типу PaintStop
1 шт
2 шт
3 шт
4 шт
6 шт
Освітлення та керування
Герметичний світлодіодний світильник
1 шт
1 шт
1 шт
4 шт
2 шт
Пульт керування
1 шт
Поворотний столик ручний
1 шт
—
—
—
—
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики витяжних шаф серії ASS Cabin
Для базової комплектації*
Параметр
ASS-Cabin-1
ASS-Cabin-2
ASS-Cabin-3
ASS-Cabin-4
ASS-Cabin-6
Розміри
Габаритні розміри (Д×Ш×В), м
1,1 × 1 × 2,5
2 × 1 × 2,4
3 × 1 × 2,4
4 × 1 × 2,4
6 × 1 × 2,4
Розтин зони витяжки (Ш×В), м
1 × 1
2 × 2
3 × 2
4 × 2
6 × 2
Ефективна площа фільтрів, м²
1
4
6
8
12
Вентиляція
Продуктивність по повітрю, м³/год
2 200
6 500
8 000
13 000
16 000
Швидкість повітря в робочій зоні, м/с
0,4
Потужність електродвигунів, кВт
0,75
3
4
2 × 3
2 × 4
Електроенергія
Електроживлення
3 фази, 380 В, 50 Гц
* Характеристики наведено для базової комплектації.
