Команда TWEKO реалізувала проєкт із виготовлення витяжної фарбувальної шафи серії ASS Cabin для підприємства автомобільної галузі, що займається технічним обслуговуванням і ремонтом автомобілів ТОВ «АВТО-РИТЕТ-ЦЕНТР». Обладнання поєднує компактні габарити, двоступеневу систему сухої фільтрації, вентиляційну установку продуктивністю до 2690 м³/год та має швидкість повітря в робочій зоні 0,25–0,4 м/с, що забезпечує ефективне очищення повітря під час виконання фарбувальних робіт.
Рішення від компанії TWEKO

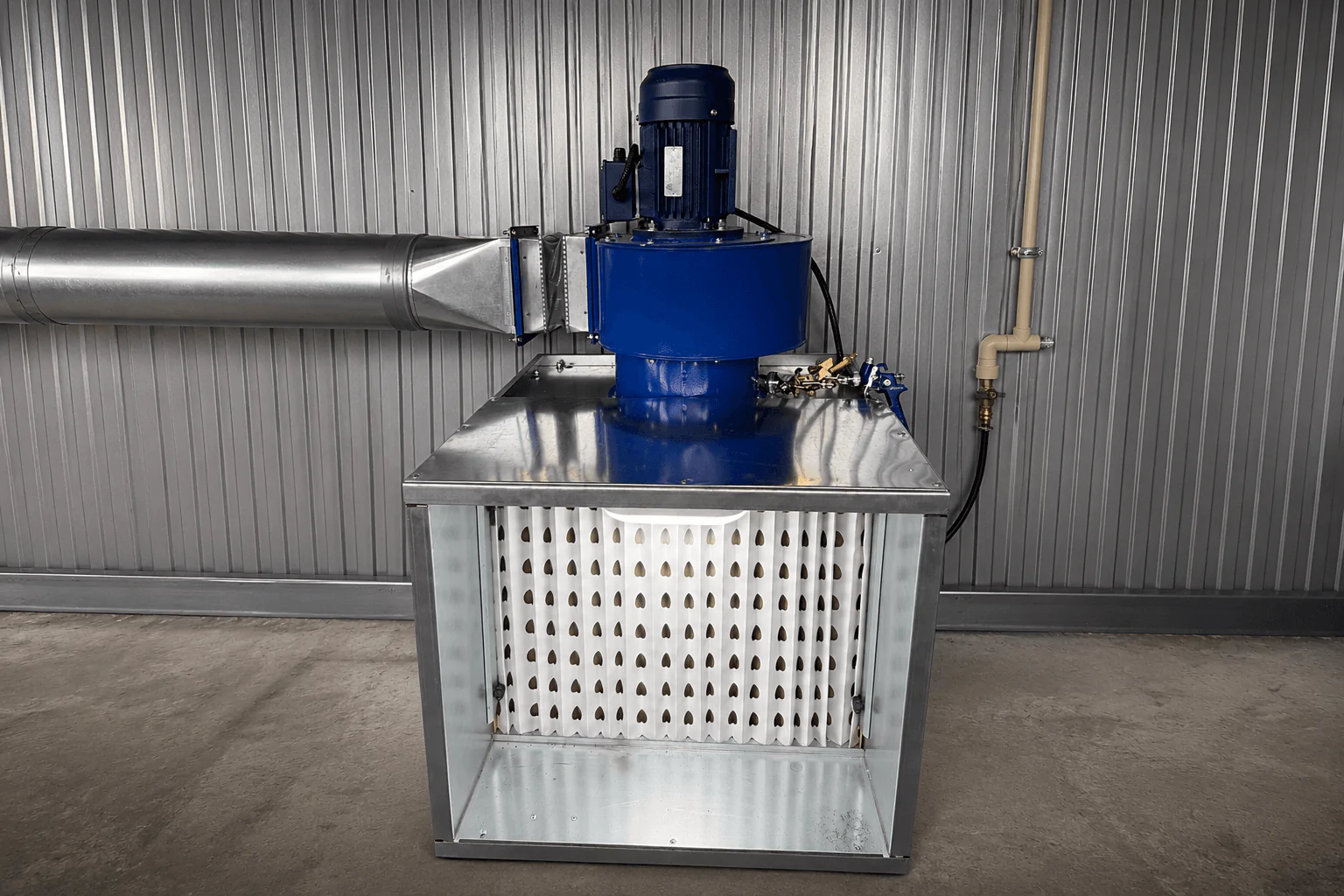

Для компанії ТОВ «АВТО-РИТЕТ-ЦЕНТР» компанія TWEKO виготовила та поставила найкомпактнішу витяжну фарбувальну шафу серії ASS Cabin моделі ASS-Cab-0,5 із двоступеневою системою сухої фільтрації. Обладнання призначене для нанесення лакофарбових матеріалів на деталі та вузли, а очищення повітря від аерозолю здійснюється шляхом послідовного проходження через два ступені сухих фільтрів.

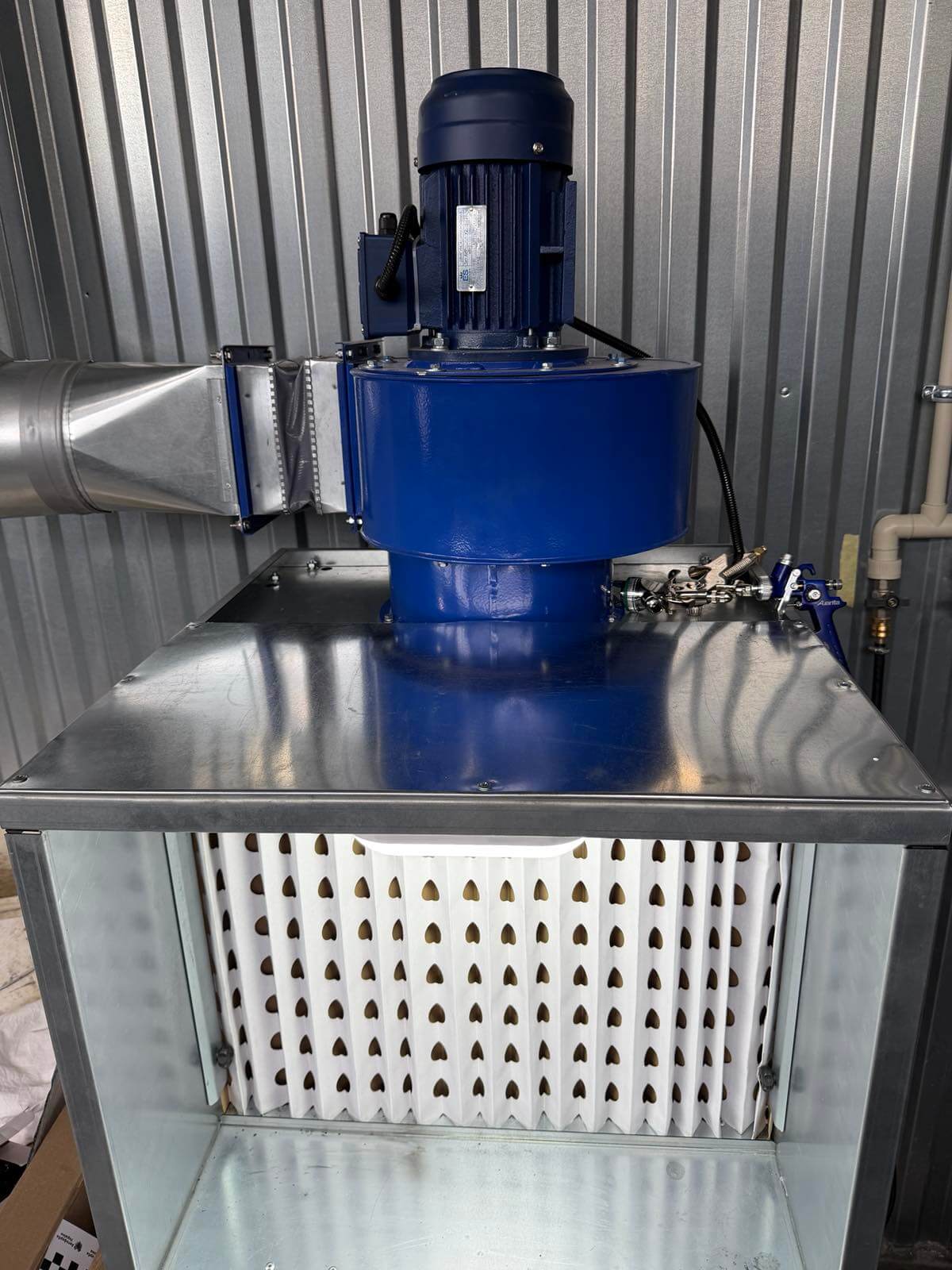

Шафа має габаритні розміри 706 × 650 × 782 мм, що робить її придатною для використання в умовах обмеженого виробничого простору. Конструкція шафи включає робочу зону розміром 600 × 500 мм, вентиляційну установку потужністю 1,1 кВт з максимальною продуктивністю 2690 м³/год, пульт керування та двоступеневу систему сухої фільтрації. Швидкість повітря в робочій зоні становить 0,25–0,4 м/с.

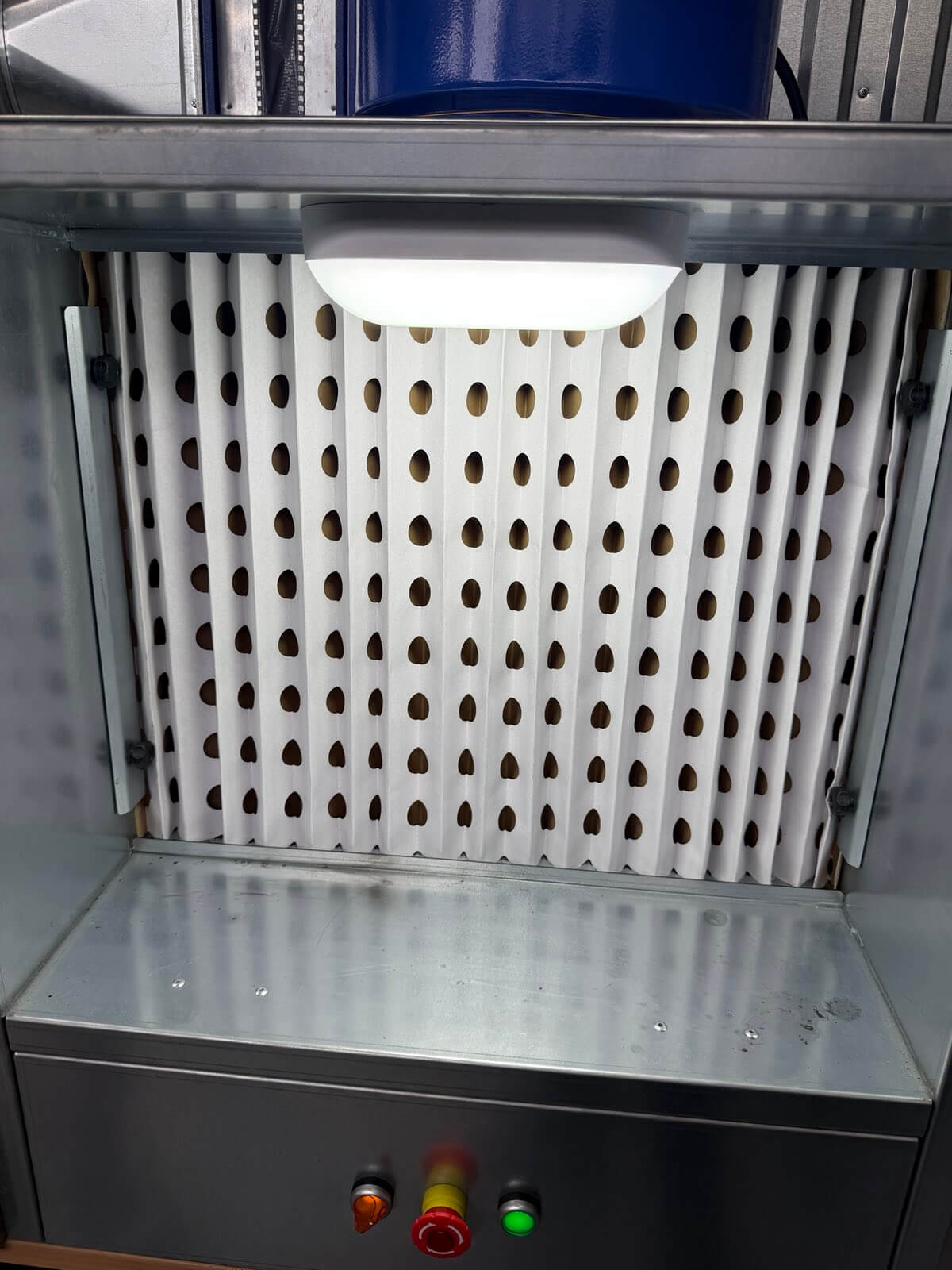

Під час реалізації проєкту конструкцію було адаптовано відповідно до погодженого із замовником рішення — органи керування перенесено на нижню панель. Цю зміну врахували ще на етапі проєктування та виготовлення обладнання.
Технічні характеристики

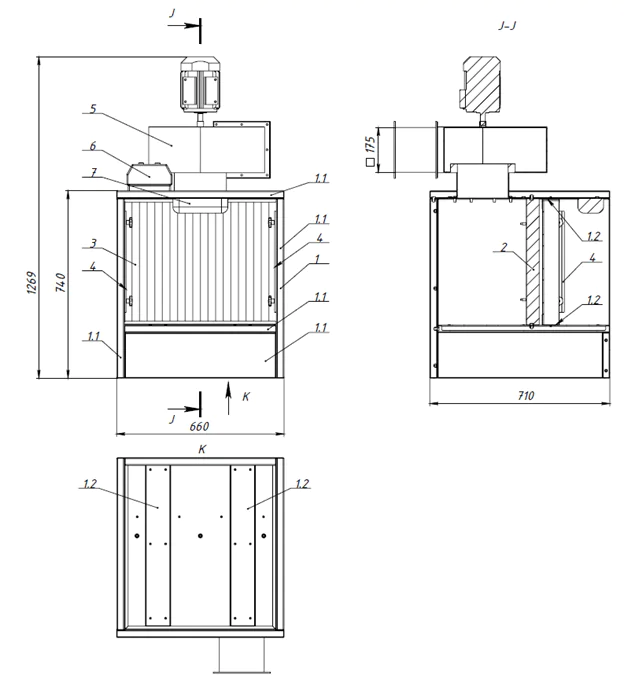

| Габаритні розміри шафи (Ш × В × Г) | |
|---|---|
| Розміри витяжної шафи | 660 × 740 × 710 мм |
| Розмір робочої зони | 600 × 500 мм |
| Маса | 110 кг |
| Фільтрація | |
| Тип фільтрації | Суха, двоступенева |
| Перший ступінь | Картонний лабіринтовий фільтр, площа 0,3 м², утримуюча здатність ≈ 5–20 кг/м²* |
| Другий ступінь | Скловолоконний фільтр, площа 0,3 м², утримуюча здатність ≈ 3,5 кг/м²* |
| Вентиляційна установка | |
| Тип вентилятора | Відцентровий, середнього тиску |
| Продуктивність | до 2690 м³/год |
| Швидкість повітря в робочій зоні | 0,25–0,4 м/с |
| Вимоги | |
| Електроживлення комплексу | 3 фази / 380 В / 50 Гц |
| Вимоги до фундаменту | Перепад рівня підлоги не більше ±5 мм |
* Утримуюча здатність фільтрів залежить від типу лакофарбового матеріалу.
У результаті було отримано компактне рішення для фарбувальних робіт із деталями та вузлами, яке поєднує невеликі габарити, двоступеневу суху фільтрацію та продуктивну вентиляцію. Така конструкція підходить підприємствам, яким потрібне обладнання для фарбування невеликих виробів без встановлення габаритної фарбувальної камери.
