У червні 2026 року команда TWEKO спроєктувала та виготовила компактну витяжну фарбувальну шафу серії ASS Cabin моделі ASS-Cabin-1 для українського науково-виробничого підприємства. Рішення оснащене двоступеневою сухою системою фільтрації, вентиляційною установкою продуктивністю до 2200 м³/год та робочою зоною 1000 × 900 мм, що забезпечує комфортне та безпечне виконання фарбувальних робіт.
Рішення від компанії TWEKO

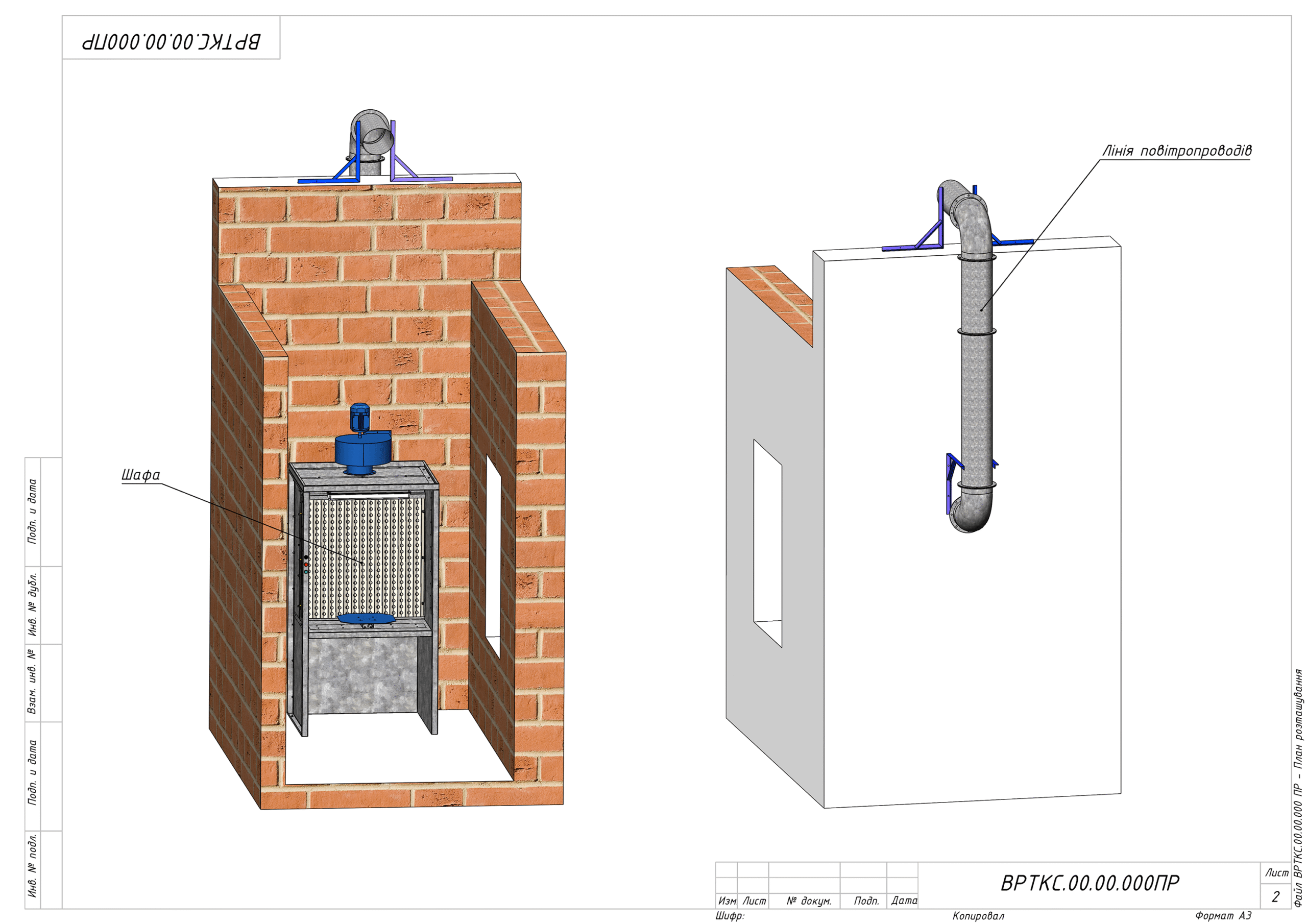

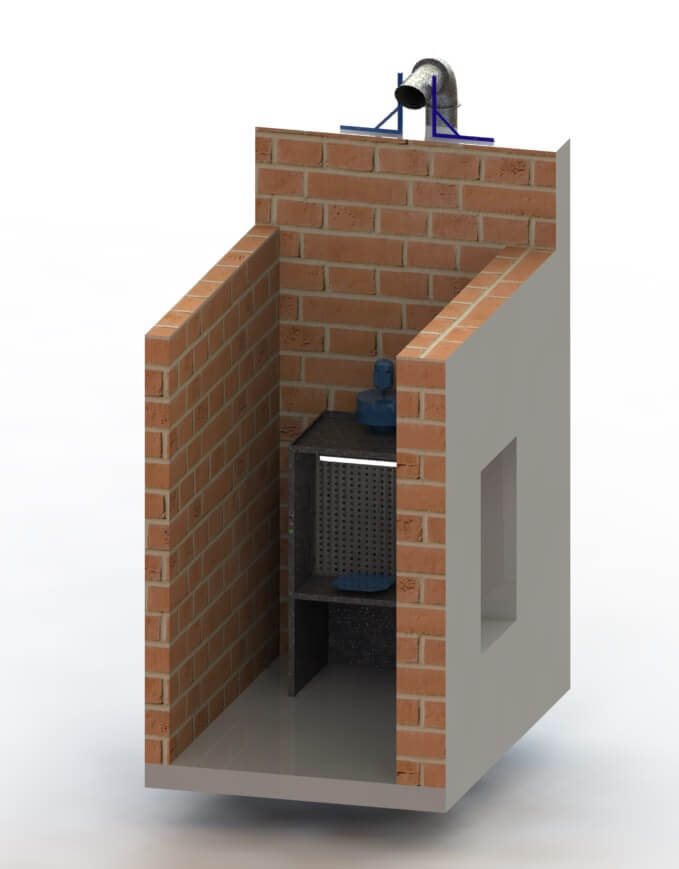

Для реалізації проєкту команда TWEKO спроєктувала та виготовила компактну витяжну фарбувальну шафу з сухою фільтрацією серії ASS CABIN (ASS-CABIN-1), призначену для нанесення лакофарбових покриттів на вироби невеликих розмірів. Конструкція забезпечує локальне видалення фарбувального аерозолю безпосередньо із робочої зони.

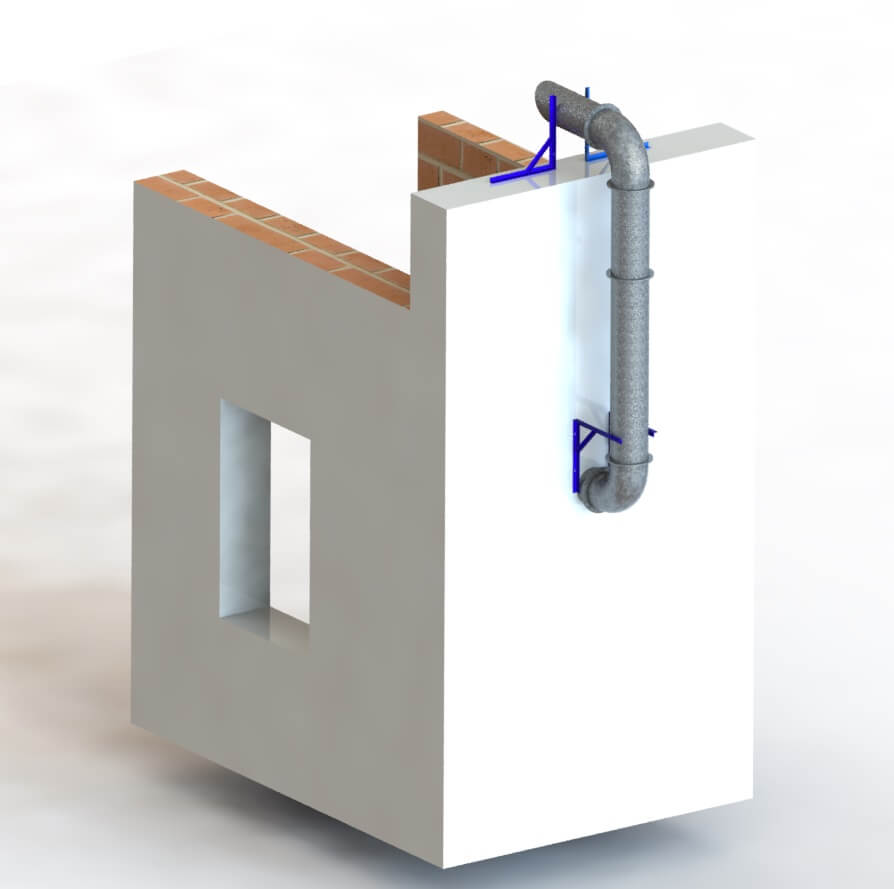

Конструкція шафи передбачає двоступеневу суху систему очищення повітря, що складається з картонного лабіринтового фільтра для первинного очищення та скловолоконного фільтра Paintstop для тонкого очищення. Повітряний потік створюється відцентровою вентиляційною установкою продуктивністю 470–2200 м³/год, яка забезпечує швидкість руху повітря в робочій зоні 0,25–0,4 м/с. Це дозволяє ефективно відводити надлишки лакофарбового матеріалу та очищати повітря перед його викидом.
Шафа має габаритні розміри 1100 × 2410 × 1000 мм та робочу зону шириною 1000 мм і висотою 900 мм, що оптимально підходить для фарбування виробів невеликих розмірів. Для зручності роботи оператора передбачено поворотний стіл розміром 450 × 450 мм, а також LED-освітлення з класом захисту IP66. Вентиляційна установка продуктивністю 470–2200 м³/год забезпечує швидкість руху повітря в робочій зоні 0,25–0,4 м/с, створюючи необхідні умови для ефективної роботи обладнання.
Технічні характеристики
| Габаритні розміри | |
|---|---|
| Габарити витяжної шафи (Ш × В × Г) | 1100 × 2410 × 1000 мм |
| Розміри робочої зони (Ш × В) | 1000 × 900 мм |
| Розмір поворотного столу | 450 × 450 мм |
| Маса | 145 кг |
| Фільтрація | |
| Тип фільтрації | Суха, двоступенева |
| Перший ступінь | Картонний лабіринтовий фільтр, площа 1 м², утримуюча здатність ≈12 кг/м²* |
| Другий ступінь | Скловолоконний фільтр Paintstop, площа 1 м², утримуюча здатність ≈3,5 кг/м²* |
| Вентиляційна установка | |
| Тип вентилятора | Відцентровий, середнього тиску |
| Продуктивність | 470–2200 м³/год |
| Швидкість повітря в робочій зоні | 0,25–0,4 м/с |
| Освітлення | |
| Тип світильника | LED, IP66 |
| Потужність світильника | 18 Вт |
| Кількість світильників | 1 шт. |
| Вимоги | |
| Електроживлення комплексу | 3 фази / 380 В / 50 Гц |
| Вимоги до фундаменту | Перепад рівня підлоги не більше ±5 мм |
* Утримуюча здатність залежить від типу лакофарбового покриття.
При виборі фарбувального обладнання важливо враховувати не лише необхідну продуктивність, а й особливості технологічного процесу. У цьому проєкті компактна витяжна фарбувальна шафа ASS-Cabin-1 стала оптимальним рішенням, поєднавши ефективне очищення повітря, зручність роботи оператора та мінімальні вимоги до виробничого простору.
