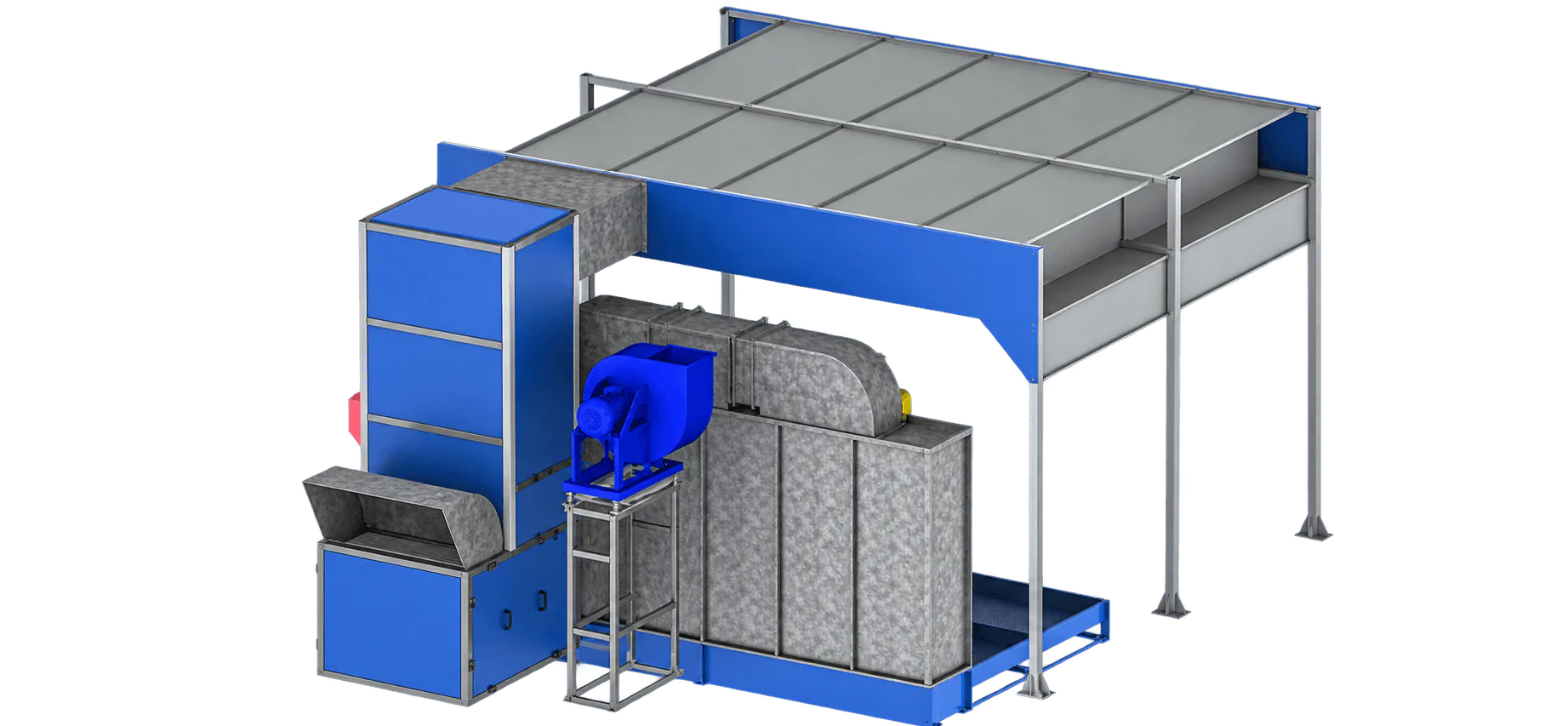

Фарбувальний пост з водяною фільтрацією FPH
В наявності
Серія FPH — фарбувальні пости з водяною фільтрацією: готова малярна ділянка, що встановлюється на рівну підлогу цеху без фундаменту та будівельних робіт. Припливна вентиляція подає чисте підігріте повітря, а гідроекран осаджує у воді до 90 % часток фарби, тому пост добре підходить для великих обсягів лакофарбових матеріалів.
Монтаж на рівну підлогу без фундаментуБагаторівнева фільтрація, очищення ≥95 %Підігрів припливного повітряРециркуляція водиІндивідуальна розробка під приміщення
Тип продукту:
Фарбувальний пост
Серія:
FPH
Галузь:
Для автосервісу для виробництва для фарбування металу для фарбування дерева
Фарбувальні пости з водяною фільтрацією серії FPH — це комплекс обладнання для безпечного, швидкого та якісного нанесення захисних і декоративних лакофарбових покриттів на поверхні різноманітних виробів. Ключова відмінність серії — малярна ділянка без будівельних робіт: пост встановлюється в будь-якому виробничому приміщенні чи цеху на рівну промислову підлогу, без підземних повітропроводів і спеціального фундаменту, а за потреби його легко демонтувати й перенести на іншу ділянку.
Припливна вентиляція подає рівномірний потік чистого повітря, підігрітого до заданої температури, а відпрацьоване повітря очищує гідроекран: водяна фільтрація осаджує у воді до 90 % твердих часток фарби, суспензій та аерозолів і має значно вищу накопичувальну здатність, ніж суха.
Як влаштований пост

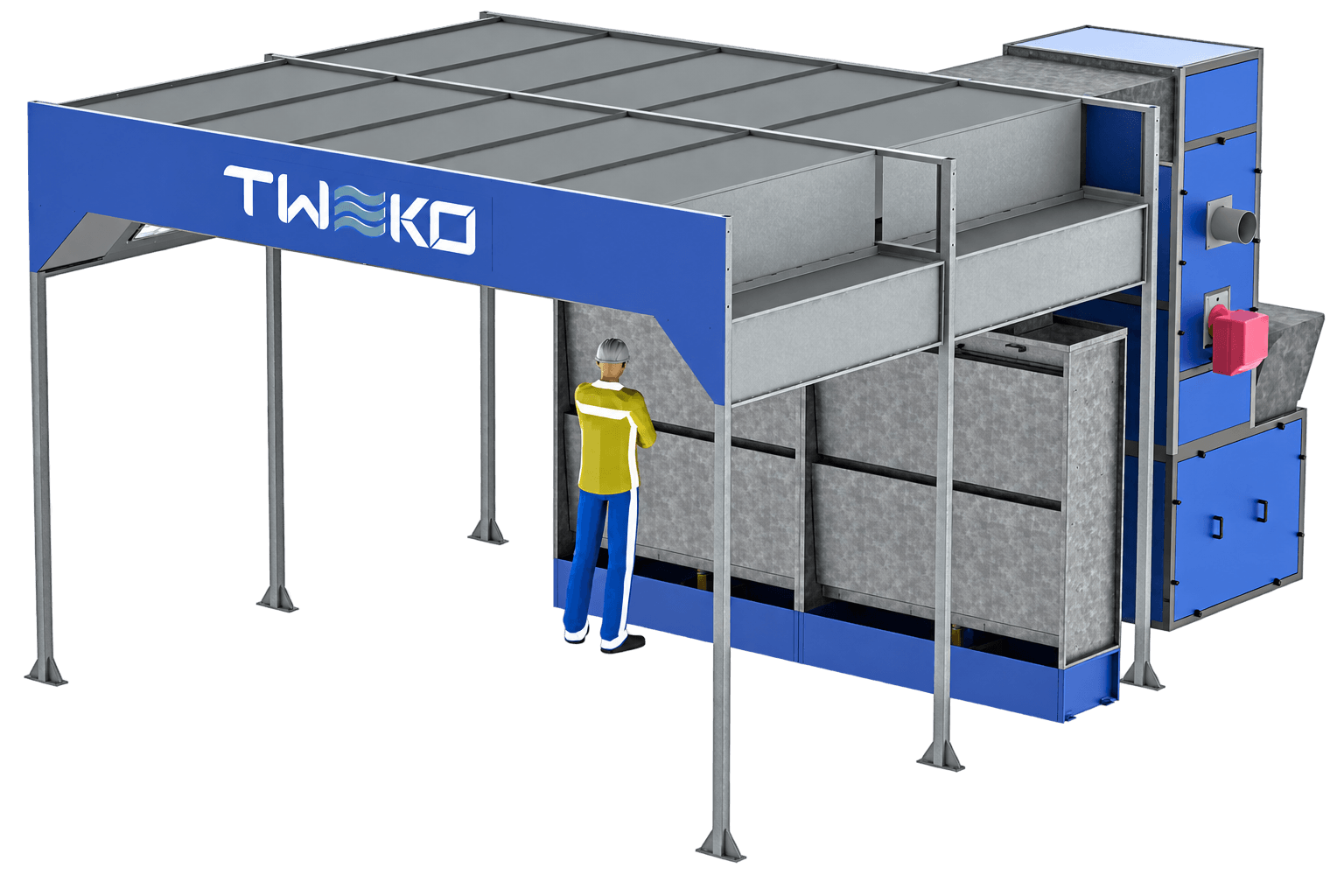

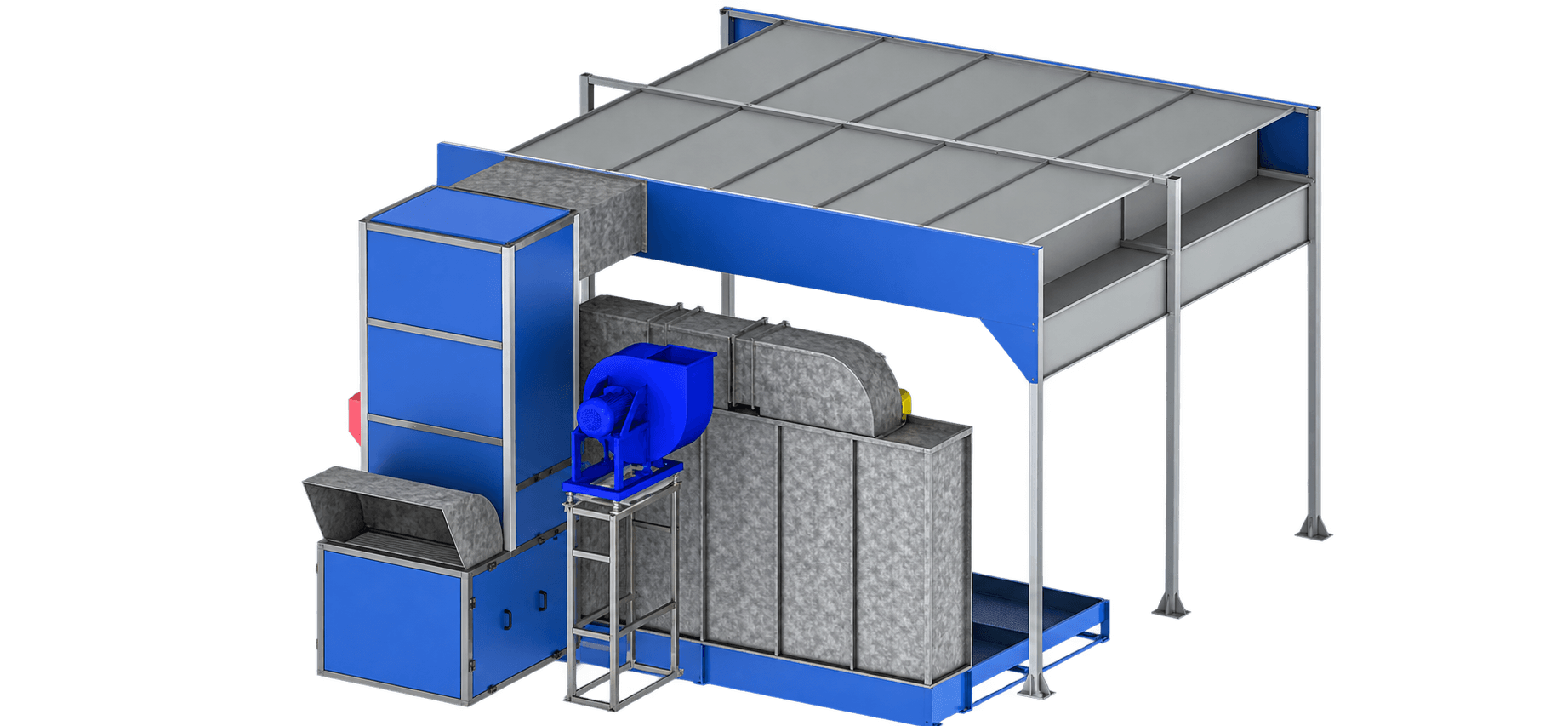

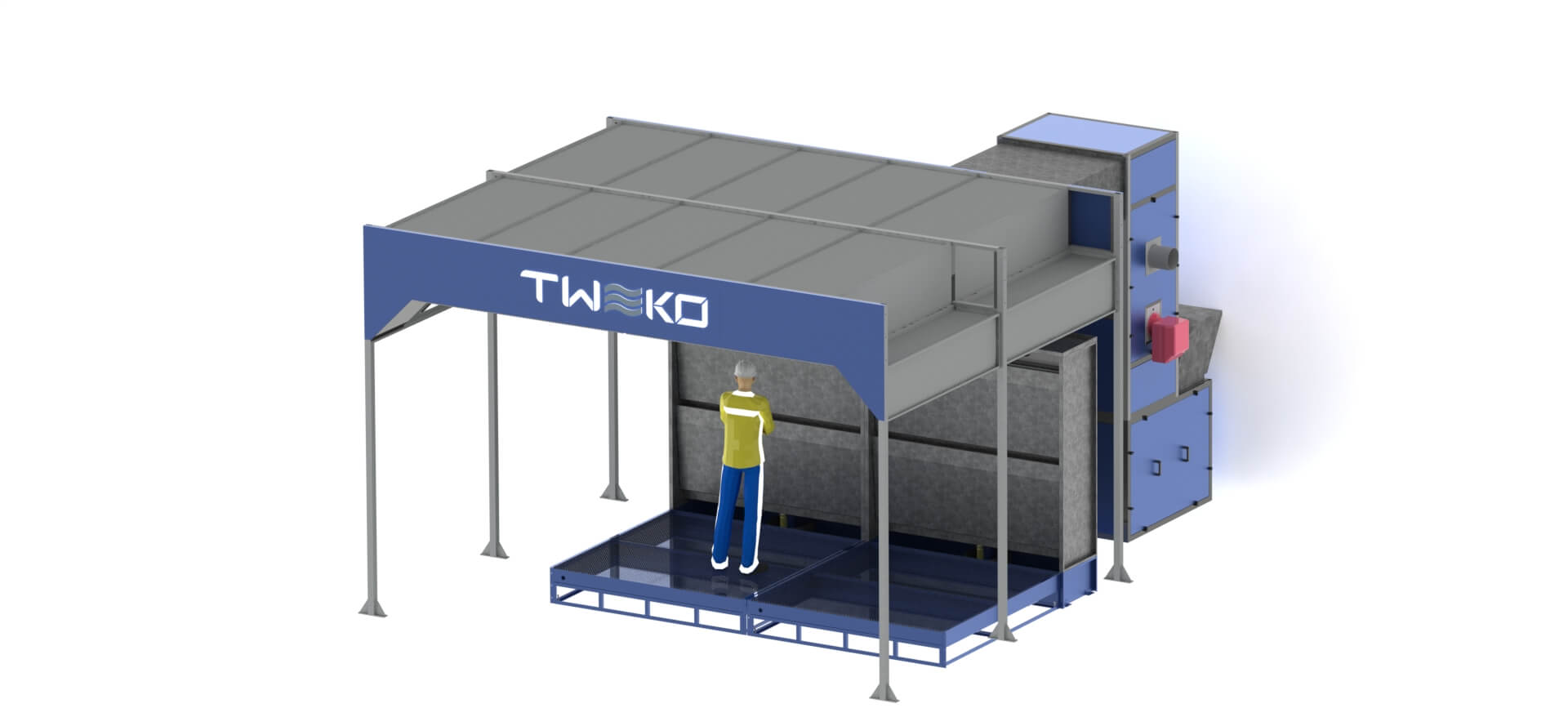

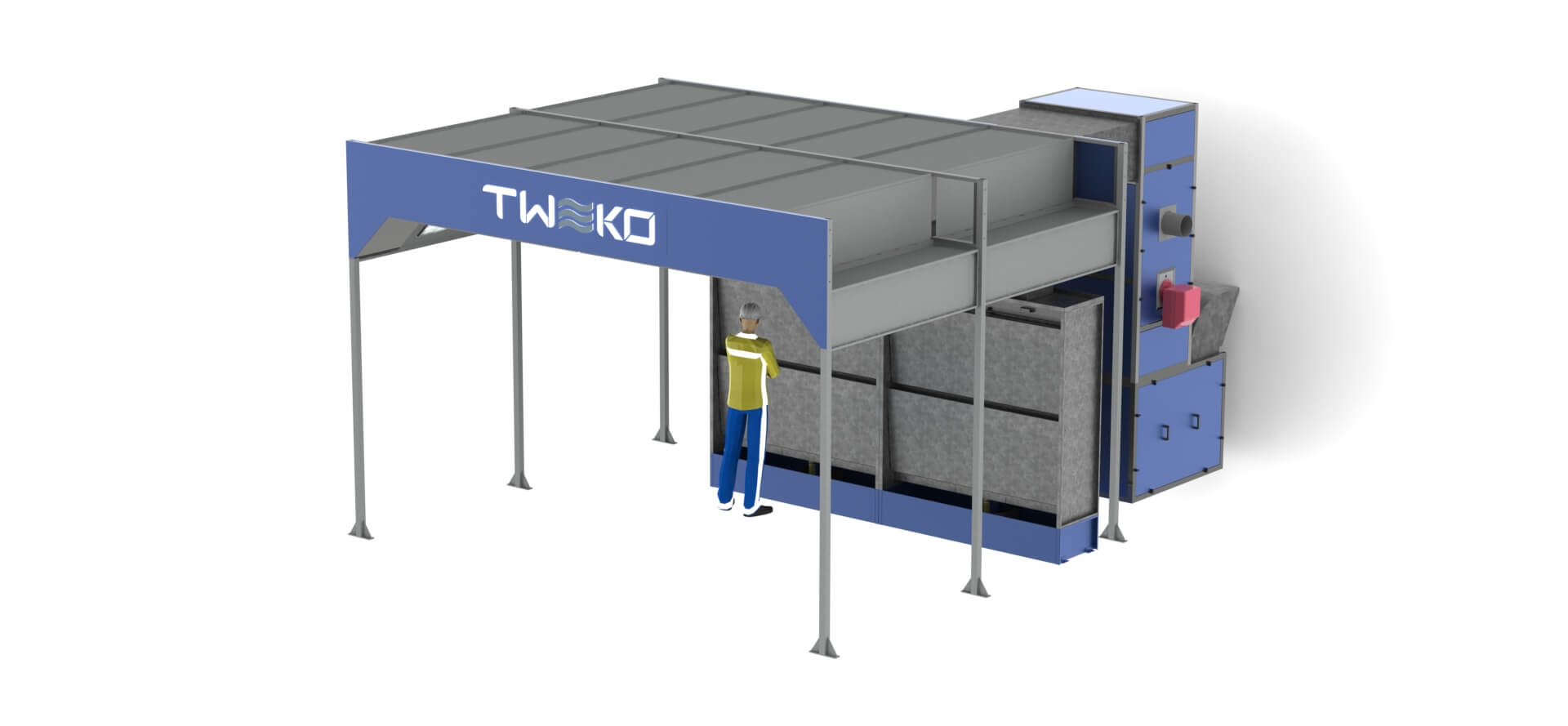

Пост складається зі стельового пленуму з фільтрами припливу, витяжної шафи з гідроекраном, припливної та витяжної вентиляційних установок, системи нагріву повітря й пульта керування. Діагональний рух повітря створює в робочій зоні швидкість, потрібну для безпечного виконання малярних робіт, при помірному споживанні енергоносіїв.
3–7довжина робочої зони, м
6 500–16 000продуктивність по повітрю, м³/год
0,33–0,4швидкість повітря в робочій зоні, м/с
300–660циркуляція води в системі, л/хв
Кожен пост розробляє досвідчена конструкторська група з прив’язкою до приміщення замовника та адаптацією всіх розмірів і технічних характеристик. Пульт керування з візуалізацією основних робочих процесів робить керування обладнанням простим та інтуїтивно зрозумілим.
Мікроклімат і рух повітря
Припливна установка і теплообмінникСтельовий пленум, фільтри EU5Робоча зонаГідроекран і фільтр PaintStopВитяжна установка і викид
Системи припливної вентиляції та підготовки повітря забезпечують постійний і рівномірний потік чистого повітря, підігрітого до заданої температури. Багатоступенева фільтрація припливного повітря зі стельовими фільтрами класу EU5 затримує пил та інші забруднювальні частки, що можуть потрапити в робочу зону ззовні, а помірне зволоження повітря сприяє створенню якісного лакофарбового покриття.
Залежно від комплектації повітря нагрівається чотириходовим теплообмінником із нержавіючої сталі з дизельним або газовим пальником, водяним повітронагрівачем або електричним теплообмінником.
Багаторівнева водяна фільтрація
Водяні дзеркалаВодяні переливиВодяні форсункиФільтр PaintStop EU4Викид очищеного повітря
Відпрацьоване повітря проходить кілька рівнів очищення. Спершу — водяні дзеркала, по всій площі яких рівномірним потоком стікає вода й змиває надлишки розпилу. Далі — водяні переливи, штучні водоспади всередині шафи: частки фарби змішуються з водою та осідають у приймальній ванні. Потім ряди водяних форсунок розпилюють воду й осаджують частки лакофарбових матеріалів. Останній рівень — скловолоконний фільтр PaintStop класу EU4.
Разом усі рівні забезпечують ступінь очищення не менше 95 %. Гідроекран особливо ефективний при використанні великих обсягів лакофарбових матеріалів, а вода циркулює в системі по замкненому контуру.
Для яких задач
Малярна ділянка в наявному цеху — пост встановлюється без спеціальної підготовки фундаменту та будівельних робіт.
Великі обсяги лакофарбових матеріалів — фарбоємний водяний фільтр поглинає значно більше фарби, ніж сухі фільтри.
Різні лакофарбові матеріали — ґрунти, фарби, зокрема на водній основі, емалі та лаки.
Зміна планування виробництва — пост легко перемістити на нове місце або в інше приміщення.
Конструкція
Стельовий конструктив — пленум із комплектом рамок стельових фільтрів; збірна конструкція з оцинкованої сталі товщиною 1,5–3,0 мм.
Витяжна шафа з гідроекраном — система водяних завіс із переливами, циркуляційний водяний насос, система циркуляційних водопроводів і фільтрувальні касети зі скловолоконним фільтром типу PaintStop.
Вентиляція — відцентрові припливна та витяжна вентиляційні установки з електродвигунами виробництва провідного українського виробника, комплект повітроводів для з’єднання стельового конструктиву й витяжної шафи з вентиляційними установками.
Нагрів повітря — чотириходовий теплообмінник із нержавіючої сталі з дизельним або газовим пальником.
Освітлення — чотирилампові світлодіодні світильники 1 200 мм, 4 × 18 Вт, вбудовані в конструктив стелі; забезпечують рівномірну освітленість робочої зони.
Пульт керування — із системами автоматики й контролю; електрокомплектуючі провідних європейських виробників.
Безпека та встановлення
Пост розроблений згідно з вимогами європейських стандартів з охорони праці.
Обладнання має дозвіл Держпраці на застосування на території України.
Пост встановлюється на рівну підлогу без підземних повітряних каналів і попередньо підготовленого фундаменту.
Повітроводи викиду, підведення електроживлення і стисненого повітря та заземлення не входять до комплекту поставки й обсягу монтажних робіт, але можуть бути виконані за додатковим договором.
Додатково пост може бути обладнаний системою автоматичного пожежогасіння.
Індивідуальна конфігурація
Розміри, джерело нагріву та склад додаткового обладнання підбираються під приміщення й задачі замовника:
Джерело нагріву — газовий пальник, водяний повітронагрівач або електричний теплообмінник замість дизельного пальника.
Система плавного регулювання повітряного потоку на базі частотних перетворювачів — до 40 % економії електроенергії, балансування припливного й витяжного потоків, нижчий рівень шуму та більший ресурс електродвигунів.
Комплект пневматичного обладнання для фарбування — професійні фарборозпилювачі високої продуктивності подвійної дії з регульованим факелом.
Блок очищення відпрацьованого повітря з активованим вугіллям — встановлюється на вивідному каналі для максимального очищення повітря від парів легкозаймистих речовин і залишків лакофарбового туману.
Система автоматичного пожежогасіння — із проєктуванням, монтажем і пусконалагоджувальними роботами.
Термін виготовлення — 30 робочих днів. Гарантійний термін — 12 місяців.
Потрібен фарбувальний пост під ваш проєкт?
Розробимо пост під ваше приміщення та вироби.
Комплект поставки фарбувальних постів серії FPH
Для базової комплектації*
Компонент
FPH-2
FPH-3
FPH-4
FPH-5
FPH-6
Водяна фільтрація
Витяжна вентиляційна шафа з гідроекраном
1 шт
1 шт
2 шт
2 шт
2 шт
Система водяних завіс з двома переливами
1 компл
1 компл
1 компл
2 компл
2 компл
Фільтрувальна касета зі скловолоконним фільтром типу PaintStop
2 шт
2 шт
2 шт
4 шт
4 шт
Система циркуляційних водопроводів
1 компл
Циркуляційний водяний насос
1 шт
1 шт
2 шт
2 шт
2 шт
Вентиляція та нагрів повітря
Відцентрова вентиляційна установка припливна, з електродвигуном
1 шт
Відцентрова вентиляційна установка витяжна, з електродвигуном
1 шт
1 шт
2 шт
2 шт
2 шт
Дизельний або газовий пальник
1 шт
4-ходовий теплообмінник із нержавіючої сталі
1 шт
Комплект повітроводів з’єднання стельового конструктиву і витяжної шафи з вентиляційними установками
1 компл
Конструкція та освітлення
Конструктив стельовий з комплектом рамок фільтрів стелі
