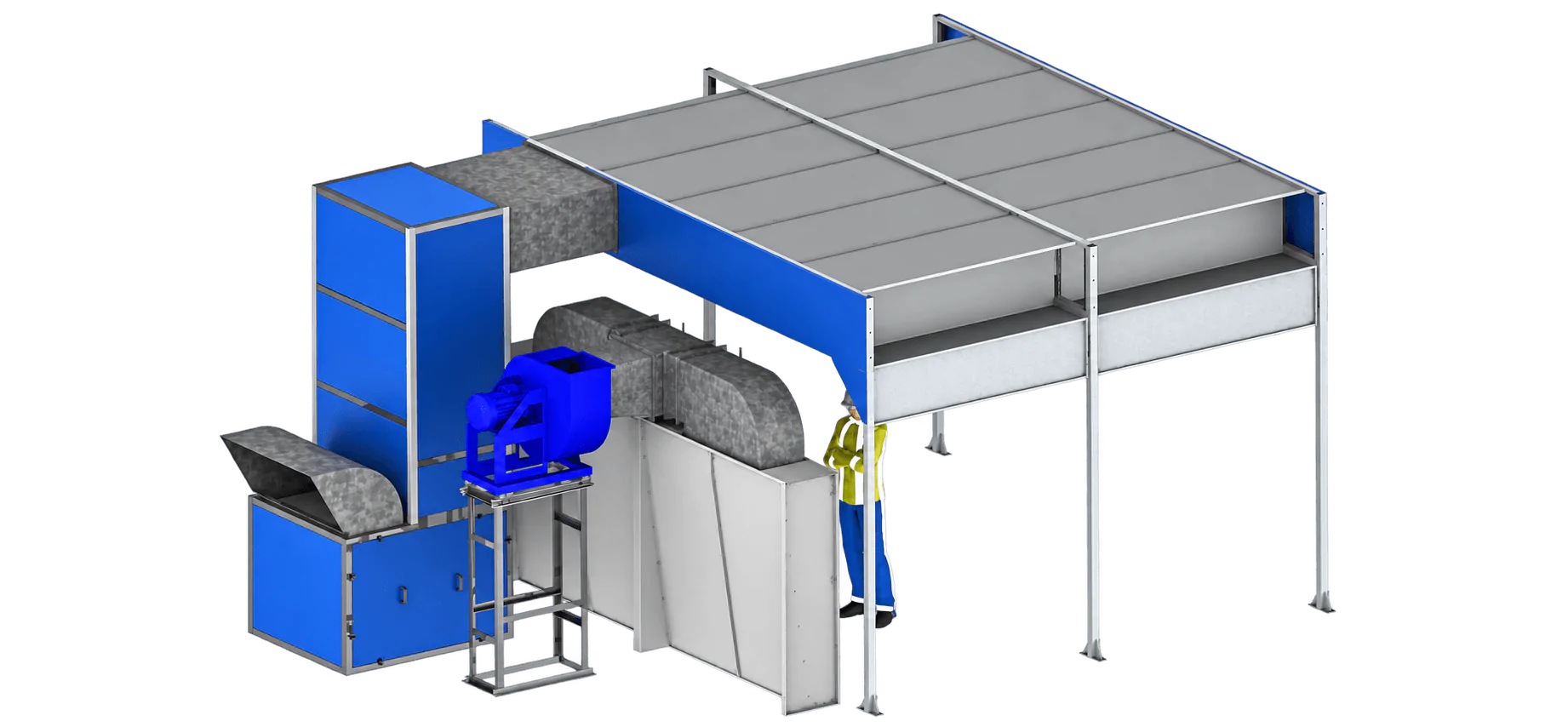

Фарбувальний пост з сухою фільтрацією FPS
Під замовлення
Серія FPS — фарбувальні пости з сухою фільтрацією: готова малярна ділянка, що встановлюється на рівну підлогу цеху без фундаменту та будівельних робіт. Припливна вентиляція подає чисте підігріте повітря, а дворівнева суха фільтрація очищує відпрацьоване повітря зі ступенем не нижче 95 % — за мінімальних експлуатаційних витрат.
Монтаж на рівну підлогу без фундаментуДворівнева суха фільтрація, очищення ≥95 %Підігрів припливного повітряLED-освітлення, вбудоване в стелюІндивідуальна розробка під приміщення
Тип продукту:
Фарбувальний пост
Серія:
FPS
Галузь:
Для автосервісу для виробництва для фарбування металу для фарбування дерева
Фарбувальні пости з сухою фільтрацією серії FPS — це комплекс обладнання для безпечного, швидкого та якісного нанесення захисних і декоративних лакофарбових покриттів на поверхні різноманітних виробів. Ключова відмінність серії — малярна ділянка без будівельних робіт: пост встановлюється в будь-якому виробничому приміщенні чи цеху на рівну підлогу, без підземних повітряних каналів і спеціального фундаменту, а за потреби його легко перемістити на нове місце.
Припливна вентиляція подає рівномірний потік чистого повітря, підігрітого до заданої температури, а відпрацьоване повітря очищує дворівнева суха фільтрація зі ступенем очищення не нижче 95 %. Пост поєднує економне використання енергоресурсів із мінімальними експлуатаційними витратами.
Як влаштований пост

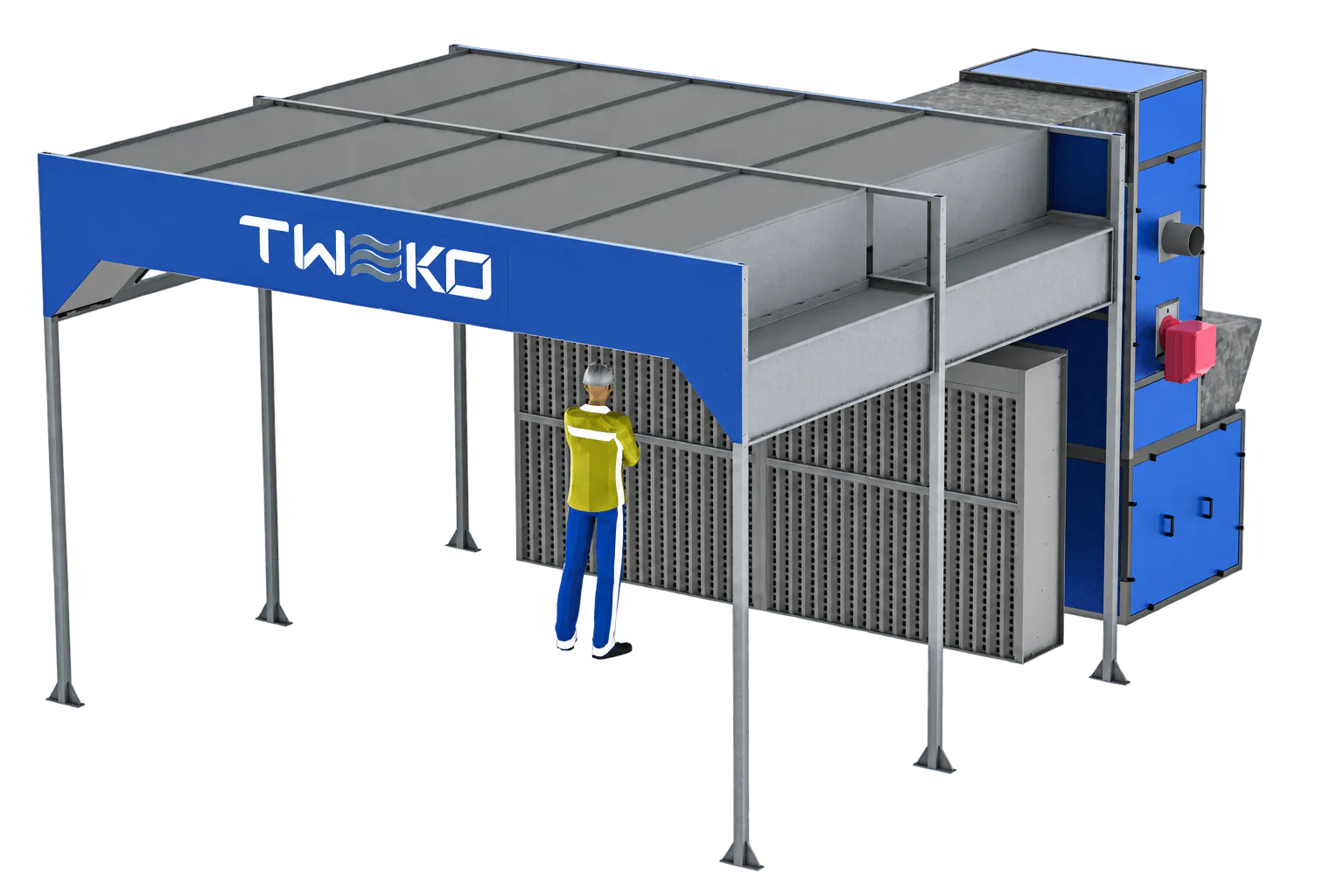

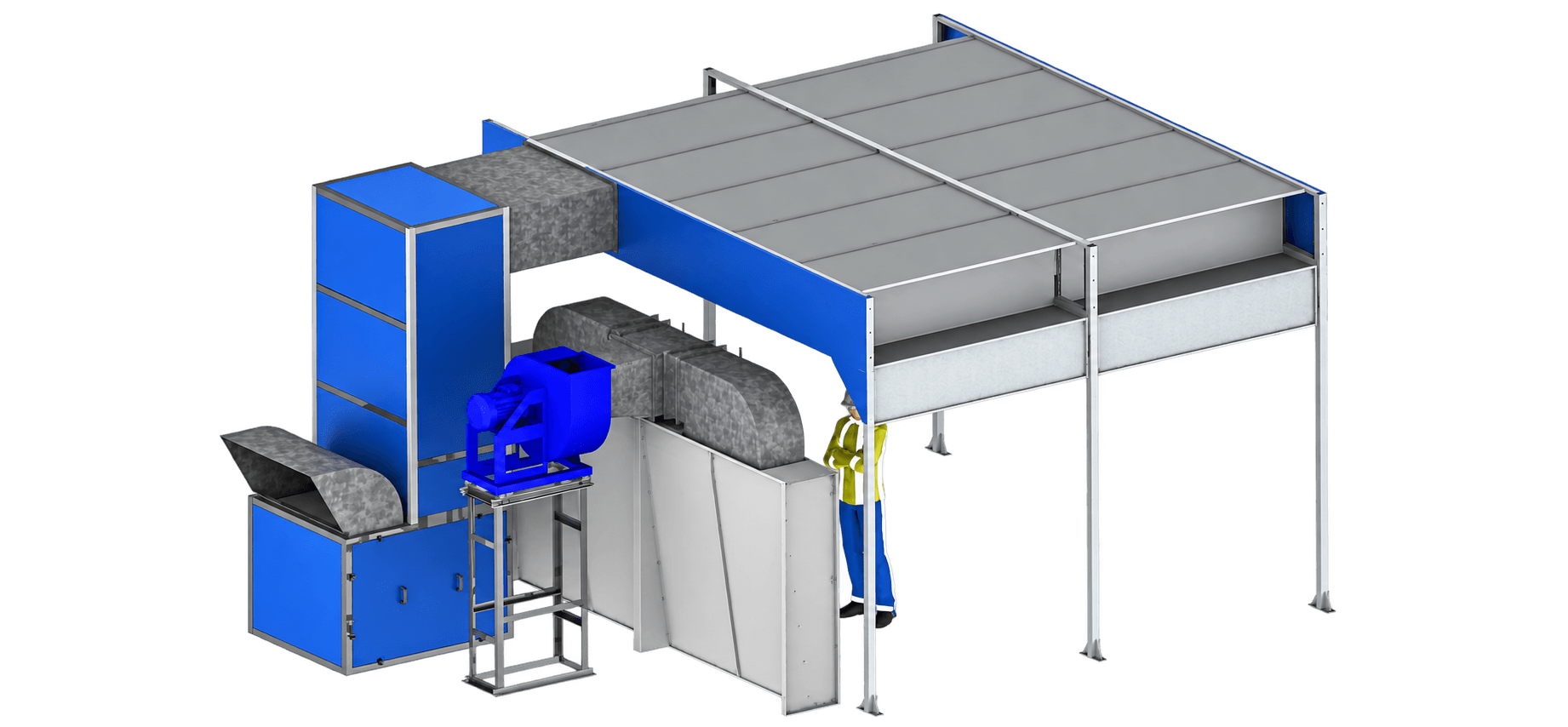

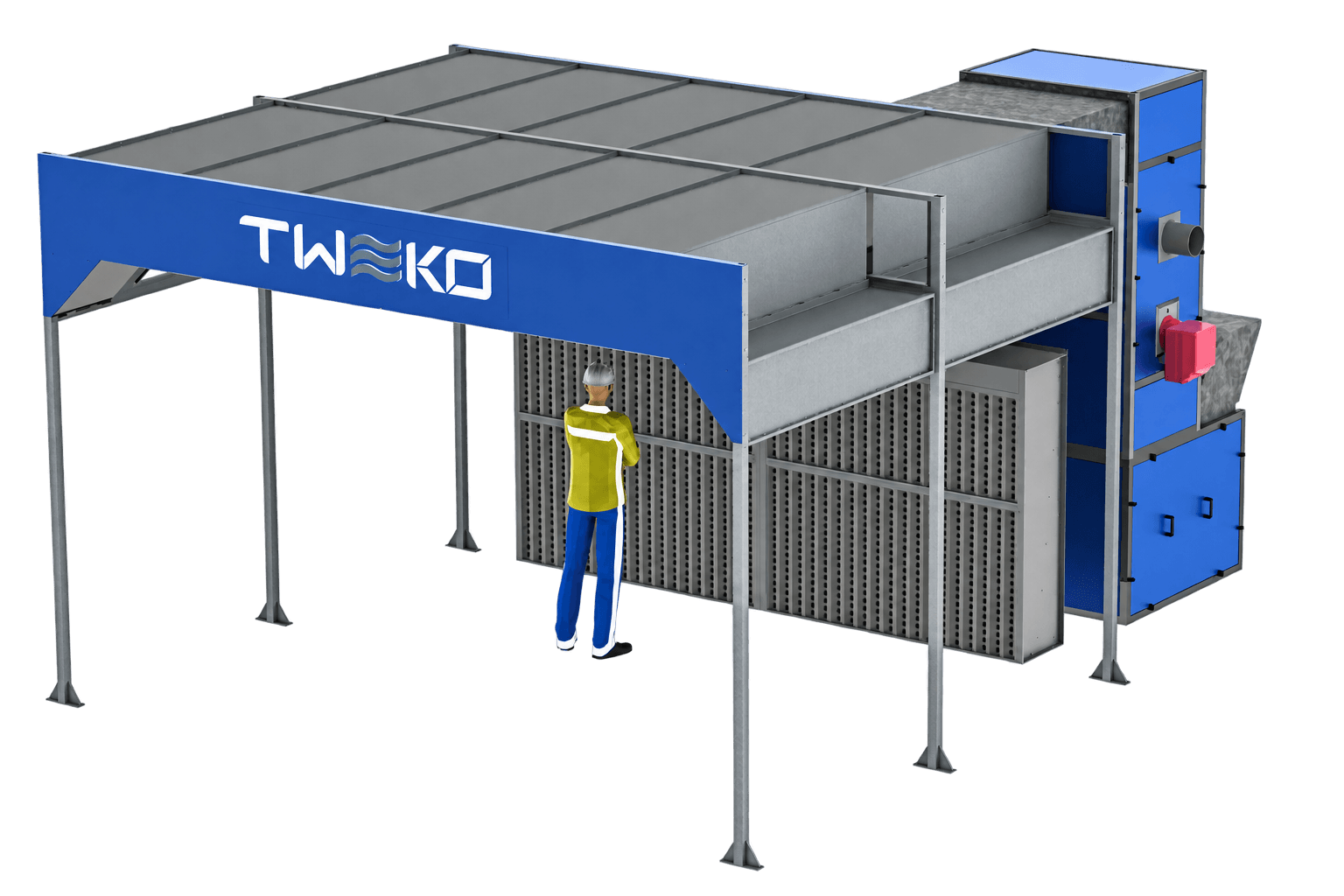

Пост складається з трьох основних вузлів: стелі — збірної металевої конструкції зі знімними рамками стельових фільтрів, термовентиляційної шафи з припливною вентиляційною установкою й теплообмінником і витяжного блока — витяжної шафи з сухою фільтрацією та витяжної вентиляційної установки. Діагональний рух повітря створює в робочій зоні швидкість, потрібну для безпечного виконання малярних робіт, при помірному споживанні енергоносіїв.
3–6довжина робочої зони, м
6 500–16 000продуктивність по повітрю, м³/год
0,33–0,4швидкість повітря в робочій зоні, м/с
3,4–8,5площа фільтрів викиду, м²
Кожен пост розробляє досвідчена конструкторська група з прив’язкою до приміщення замовника та адаптацією всіх розмірів і технічних характеристик. Пульт керування з візуалізацією основних робочих процесів робить керування обладнанням простим та інтуїтивно зрозумілим.
Мікроклімат і рух повітря
Фільтр попереднього очищенняПрипливна установка і теплообмінникСтельові фільтри EU5Робоча зонаВитяжна шафа і викид
Атмосферне повітря проходить фільтр попереднього очищення, припливний вентилятор і теплообмінник, де підігрівається до заданої температури, а потім крізь стельові фільтри тонкого очищення постійним рівномірним потоком надходить у робочу зону. Багатоступенева фільтрація припливного повітря зі стельовими фільтрами класу EU5 затримує пил та інші забруднювальні частки, що можуть потрапити в робочу зону ззовні.
Залежно від комплектації повітря нагрівається чотириходовим теплообмінником із нержавіючої сталі з дизельним або газовим пальником, водяним повітронагрівачем або електричним теплообмінником. Температурний режим оператор обирає самостійно — залежно від лакофарбових матеріалів, що застосовуються.
Дворівнева суха фільтрація
Робоча зонаКартонний лабіринтний фільтрСкловолоконний фільтр PaintStopВитяжна вентиляційна установкаВикид очищеного повітря
Повітря з частинками фарбувального туману фільтрується крізь витяжну шафу. Перший рівень — картонний лабіринтний фільтр, що вловлює більшу частину часток фарби; його утримувальна здатність становить близько 12 кг/м² залежно від типу лакофарбового матеріалу. Другий рівень — скловолоконний фільтр типу PaintStop, близько 3,5 кг/м². Разом вони забезпечують ступінь очищення не нижче 95 % при класі фільтрації EU4.
Фільтри встановлюються в касети, вмонтовані у витяжну шафу. Щоб скоротити простої обладнання й підтримувати стабільний потік у робочій зоні, фільтри обох рівнів рекомендовано замінювати одночасно.
Для яких задач
Малярна ділянка в наявному цеху — пост встановлюється без спеціальної підготовки фундаменту та будівельних робіт.
Різні лакофарбові матеріали — ґрунти, фарби, зокрема на водній основі, емалі та лаки; покриття наноситься методом пневматичного ручного розпилення.
Економна експлуатація — помірне споживання енергоносіїв і мінімальні експлуатаційні витрати.
Зміна планування виробництва — пост легко перемістити на нове місце або в інше приміщення.
Конструкція
Стельовий конструктив — пленум із комплектом рамок стельових фільтрів на стійках підтримки; збірна конструкція з оцинкованої сталі товщиною 1,5–3,0 мм.
Витяжна шафа з сухою фільтрацією — корпус з оцинкованої сталі, картонний лабіринтний фільтр і фільтрувальні касети зі скловолоконним фільтром типу PaintStop.
Вентиляція — відцентрові припливна та витяжна вентиляційні установки з електродвигунами виробництва провідного українського виробника, комплект повітроводів для з’єднання стельового конструктиву й витяжної шафи з вентиляційними установками.
Нагрів повітря — чотириходовий теплообмінник із нержавіючої сталі з дизельним або газовим пальником.
Освітлення — чотирилампові світлодіодні світильники LED T8 1 200 мм, 4 × 18 Вт, вбудовані в конструктив стелі; забезпечують рівномірну освітленість робочої зони.
Пульт керування — системи автоматики й контролю, терморегулятор, лічильник годин напрацювання, індикація роботи вентиляторів і нагрівача; електрокомплектуючі провідних європейських виробників.
Безпека та встановлення
Пост розроблений згідно з вимогами європейських стандартів з охорони праці.
Обладнання має дозвіл Держпраці на застосування на території України.
Два датчики аварійної температури: перший вимикає живлення теплообмінника, другий повністю зупиняє обладнання.
Пост встановлюється на рівну підлогу без підземних повітряних каналів і попередньо підготовленого фундаменту.
Повітроводи викиду, підведення електроживлення і стисненого повітря та заземлення не входять до комплекту поставки й обсягу монтажних робіт, але можуть бути виконані за додатковим договором.
Додатково пост може бути обладнаний системою автоматичного пожежогасіння.
Індивідуальна конфігурація
Розміри, джерело нагріву та склад додаткового обладнання підбираються під приміщення й задачі замовника:
Джерело нагріву — газовий пальник, водяний повітронагрівач або електричний теплообмінник замість дизельного пальника.
Система плавного регулювання повітряного потоку на базі частотних перетворювачів — до 40 % економії електроенергії, балансування припливного й витяжного потоків, нижчий рівень шуму та більший ресурс електродвигунів.
Комплект пневматичного обладнання для фарбування — професійні фарборозпилювачі високої продуктивності подвійної дії з регульованим факелом.
Блок очищення відпрацьованого повітря з активованим вугіллям — встановлюється на вивідному каналі для максимального очищення повітря від парів легкозаймистих речовин і залишків лакофарбового туману.
Система автоматичного пожежогасіння — із проєктуванням, монтажем і пусконалагоджувальними роботами.
Термін виготовлення — 30 робочих днів. Гарантійний термін — 12 місяців. Ресурс до першого капітального ремонту — 5 років, нормативний термін експлуатації — 10 років.
Потрібен фарбувальний пост під ваш проєкт?
Розробимо пост під ваше приміщення та вироби.
Комплект поставки фарбувальних постів серії FPS
Для базової комплектації*
Компонент
FPS-2
FPS-3
FPS-4
FPS-5
FPS-6
Витяжна шафа і фільтрація
Витяжна вентиляційна шафа з сухою фільтрацією з оцинкованої сталі
1 шт
1 шт
1 шт
2 компл
2 компл
Фільтр картонний лабіринтний
1 шт
1 шт
1 шт
2 шт
2 шт
Фільтрувальна касета зі скловолоконним фільтром типу PaintStop
2 шт
Вентиляція та нагрів повітря
Відцентрова вентиляційна установка припливна, з електродвигуном
1 шт
Відцентрова вентиляційна установка витяжна, з електродвигуном
1 шт
Дизельний або газовий пальник
1 шт
4-ходовий теплообмінник із нержавіючої сталі
1 шт
Комплект повітроводів з’єднання стельового конструктиву і витяжної шафи з вентиляційними установками
1 шт
Конструкція та освітлення
Конструктив стельовий з комплектом рамок фільтрів стелі
1 компл
Стійка підтримки стельового пленуму
4 шт
Комплект стельових світильників LED T8 1 200 мм, 4 × 18 Вт
2 шт
4 шт
4 шт
4 шт
4 шт
Керування
Пульт керування з системами автоматики і контролю
1 шт
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики фарбувальних постів серії FPS
Для базової комплектації*
Параметр
FPS-2
FPS-3
FPS-4
FPS-5
FPS-6
Розміри
Розмір робочої зони (Д×Ш×В), м
3 × 3 × 2,5
4 × 4 × 2,5
5 × 4 × 2,5
6 × 4 × 3
6 × 5 × 3
Розміри стельового пленуму (Ш×Д), м
3 × 2
4 × 2
4 × 2
5 × 2
6 × 2
Розтин зони витяжки (Ш×В), м
2 × 1,9
2 × 1,9
2,5 × 1,9
4 × 1,9
5 × 1,9
Ефективна площа фільтрів викиду, м²
3,4
3,4
4,25
6,8
8,5
Вентиляція
Продуктивність по повітрю, м³/год
6 500
8 000
9 000
13 000
16 000
Швидкість повітря в робочій зоні (500 мм від фільтрів витяжної шафи), м/с
0,33
0,4
0,4
0,4
0,4
Потужність витяжної вентиляційної установки, кВт
3
4
4
5,5
2 × 4
Потужність припливної вентиляційної установки, кВт
3
4
4
5,5
5,5
Нагрів повітря
Теплова потужність дизельного пальника, кВт
30–60
40–85
60–118
80–160
80–160
Теплова потужність газового пальника**, кВт
30–60
35–85
52–103
60–170
60–170
Теплова потужність водяного повітронагрівача** (70/50 °C), кВт
60
84
91
120
148
Потужність електричного теплообмінника, кВт
18–54
18–54
23–69
30–90
40–120
Споживання дизельного палива***, кг/год
2,5–5,1
3,4–7,2
5,1–10
7–13
7–13
Споживання природного газу***, ст. м³/год
3,7–7,4
6,4–12,7
6,4–12,7
6,4–18
6,4–18
Витрата теплоносія на калорифер (70/50 °C), м³/год
2,4
3,9
4
5
5,5
Електроенергія
Загальне споживання електроенергії (без електричного теплообмінника), кВт
5,5
7,5
10
12
16
Електроживлення
3 фази, 380 В, 50 Гц
* Характеристики наведено для базової комплектації. ** Обладнання з газовим пальником або водяним повітронагрівачем постачається за додаткову вартість. *** Обсяг споживання палива залежить від зовнішньої температури повітря.
