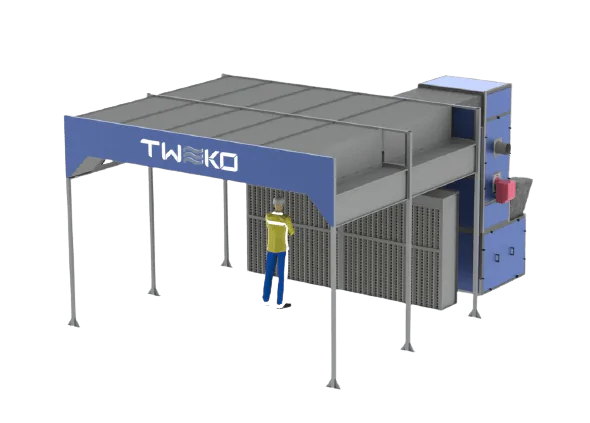

Покрасочный пост с сухой фильтрацией FPS
Под заказ
Серия FPS — окрасочные посты с сухой фильтрацией: готовый малярный участок, который устанавливается на ровный пол цеха без фундамента и строительных работ. Приточная вентиляция подаёт чистый подогретый воздух, а двухуровневая сухая фильтрация очищает отработанный воздух со степенью не ниже 95 % — при минимальных эксплуатационных затратах.
Монтаж на ровный пол без фундаментаДвухуровневая сухая фильтрация, очистка ≥95 %Подогрев приточного воздухаLED-освещение, встроенное в потолокИндивидуальная разработка под помещение
Окрасочные посты с сухой фильтрацией серии FPS — это комплекс оборудования для безопасного, быстрого и качественного нанесения защитных и декоративных лакокрасочных покрытий на поверхности различных изделий. Ключевое отличие серии — малярный участок без строительных работ: пост устанавливается в любом производственном помещении или цехе на ровный пол, без подземных воздушных каналов и специального фундамента, а при необходимости его легко переместить на новое место.
Приточная вентиляция подаёт равномерный поток чистого воздуха, подогретого до заданной температуры, а отработанный воздух очищает двухуровневая сухая фильтрация со степенью очистки не ниже 95 %. Пост сочетает экономное использование энергоресурсов с минимальными эксплуатационными затратами.
Как устроен пост
Пост состоит из трёх основных узлов: потолка — сборной металлической конструкции со съёмными рамками потолочных фильтров, термовентиляционного шкафа с приточной вентиляционной установкой и теплообменником и вытяжного блока — вытяжного шкафа с сухой фильтрацией и вытяжной вентиляционной установки. Диагональное движение воздуха создаёт в рабочей зоне скорость, необходимую для безопасного выполнения малярных работ, при умеренном потреблении энергоносителей.
3–6длина рабочей зоны, м
6 500–16 000производительность по воздуху, м³/ч
0,33–0,4скорость воздуха в рабочей зоне, м/с
3,4–8,5площадь фильтров выброса, м²
Каждый пост разрабатывает опытная конструкторская группа с привязкой к помещению заказчика и адаптацией всех размеров и технических характеристик. Пульт управления с визуализацией основных рабочих процессов делает управление оборудованием простым и интуитивно понятным.
Микроклимат и движение воздуха
Фильтр предварительной очисткиПриточная установка и теплообменникПотолочные фильтры EU5Рабочая зонаВытяжной шкаф и выброс
Атмосферный воздух проходит фильтр предварительной очистки, приточный вентилятор и теплообменник, где подогревается до заданной температуры, а затем через потолочные фильтры тонкой очистки постоянным равномерным потоком поступает в рабочую зону. Многоступенчатая фильтрация приточного воздуха с потолочными фильтрами класса EU5 задерживает пыль и другие загрязняющие частицы, которые могут попасть в рабочую зону извне.
В зависимости от комплектации воздух нагревается четырёхходовым теплообменником из нержавеющей стали с дизельной или газовой горелкой, водяным воздухонагревателем или электрическим теплообменником. Температурный режим оператор выбирает самостоятельно — в зависимости от применяемых лакокрасочных материалов.
Двухуровневая сухая фильтрация
Рабочая зонаКартонный лабиринтный фильтрСтекловолоконный фильтр PaintStopВытяжная вентиляционная установкаВыброс очищенного воздуха
Воздух с частицами окрасочного тумана фильтруется через вытяжной шкаф. Первый уровень — картонный лабиринтный фильтр, улавливающий большую часть частиц краски; его удерживающая способность составляет около 12 кг/м² в зависимости от типа лакокрасочного материала. Второй уровень — стекловолоконный фильтр типа PaintStop, около 3,5 кг/м². Вместе они обеспечивают степень очистки не ниже 95 % при классе фильтрации EU4.
Фильтры устанавливаются в кассеты, встроенные в вытяжной шкаф. Чтобы сократить простои оборудования и поддерживать стабильный поток в рабочей зоне, фильтры обоих уровней рекомендуется заменять одновременно.
Для каких задач
Малярный участок в действующем цехе — пост устанавливается без специальной подготовки фундамента и строительных работ.
Различные лакокрасочные материалы — грунты, краски, в том числе на водной основе, эмали и лаки; покрытие наносится методом пневматического ручного распыления.
Экономная эксплуатация — умеренное потребление энергоносителей и минимальные эксплуатационные затраты.
Изменение планировки производства — пост легко переместить на новое место или в другое помещение.
Конструкция
Потолочная конструкция — пленум с комплектом рамок потолочных фильтров на стойках поддержки; сборная конструкция из оцинкованной стали толщиной 1,5–3,0 мм.
Вытяжной шкаф с сухой фильтрацией — корпус из оцинкованной стали, картонный лабиринтный фильтр и фильтрующие кассеты со стекловолоконным фильтром типа PaintStop.
Вентиляция — центробежные приточная и вытяжная вентиляционные установки с электродвигателями производства ведущего украинского производителя, комплект воздуховодов для соединения потолочной конструкции и вытяжного шкафа с вентиляционными установками.
Нагрев воздуха — четырёхходовой теплообменник из нержавеющей стали с дизельной или газовой горелкой.
Освещение — четырёхламповые светодиодные светильники LED T8 1 200 мм, 4 × 18 Вт, встроенные в конструкцию потолка; обеспечивают равномерную освещённость рабочей зоны.
Пульт управления — системы автоматики и контроля, терморегулятор, счётчик часов наработки, индикация работы вентиляторов и нагревателя; электрокомплектующие ведущих европейских производителей.
Безопасность и установка
Пост разработан в соответствии с требованиями европейских стандартов по охране труда.
Оборудование имеет разрешение Гоструда на применение на территории Украины.
Два датчика аварийной температуры: первый отключает питание теплообменника, второй полностью останавливает оборудование.
Пост устанавливается на ровный пол без подземных воздушных каналов и предварительно подготовленного фундамента.
Воздуховоды выброса, подведение электропитания и сжатого воздуха, а также заземление не входят в комплект поставки и объём монтажных работ, но могут быть выполнены по дополнительному договору.
Дополнительно пост может быть оборудован системой автоматического пожаротушения.
Индивидуальная конфигурация
Размеры, источник нагрева и состав дополнительного оборудования подбираются под помещение и задачи заказчика:
Источник нагрева — газовая горелка, водяной воздухонагреватель или электрический теплообменник вместо дизельной горелки.
Система плавного регулирования воздушного потока на базе частотных преобразователей — до 40 % экономии электроэнергии, балансировка приточного и вытяжного потоков, более низкий уровень шума и больший ресурс электродвигателей.
Комплект пневматического оборудования для окраски — профессиональные краскораспылители высокой производительности двойного действия с регулируемым факелом.
Блок очистки отработанного воздуха с активированным углём — устанавливается на выводном канале для максимальной очистки воздуха от паров легковоспламеняющихся веществ и остатков лакокрасочного тумана.
Система автоматического пожаротушения — с проектированием, монтажом и пусконаладочными работами.
Срок изготовления — 30 рабочих дней. Гарантийный срок — 12 месяцев. Ресурс до первого капитального ремонта — 5 лет, нормативный срок эксплуатации — 10 лет.
Нужен окрасочный пост под ваш проект?
Разработаем пост под ваше помещение и изделия.
Комплект поставки окрасочных постов серии FPS
Для базовой комплектации*
Компонент
FPS-2
FPS-3
FPS-4
FPS-5
FPS-6
Вытяжной шкаф и фильтрация
Вытяжной вентиляционный шкаф с сухой фильтрацией из оцинкованной стали
1 шт
1 шт
1 шт
2 компл
2 компл
Фильтр картонный лабиринтный
1 шт
1 шт
1 шт
2 шт
2 шт
Фильтрующая кассета со стекловолоконным фильтром типа PaintStop
2 шт
Вентиляция и нагрев воздуха
Центробежная приточная вентиляционная установка с электродвигателем
1 шт
Центробежная вытяжная вентиляционная установка с электродвигателем
1 шт
Дизельная или газовая горелка
1 шт
4-ходовой теплообменник из нержавеющей стали
1 шт
Комплект воздуховодов соединения потолочной конструкции и вытяжного шкафа с вентиляционными установками
1 шт
Конструкция и освещение
Потолочная конструкция с комплектом рамок потолочных фильтров
1 компл
Стойка поддержки потолочного пленума
4 шт
Комплект потолочных светильников LED T8 1 200 мм, 4 × 18 Вт
2 шт
4 шт
4 шт
4 шт
4 шт
Управление
Пульт управления с системами автоматики и контроля
1 шт
* Комплектация рассчитана для базовой конфигурации. Состав может изменяться в зависимости от технического задания заказчика.
Технические характеристики окрасочных постов серии FPS
Для базовой комплектации*
Параметр
FPS-2
FPS-3
FPS-4
FPS-5
FPS-6
Размеры
Размер рабочей зоны (Д×Ш×В), м
3 × 3 × 2,5
4 × 4 × 2,5
5 × 4 × 2,5
6 × 4 × 3
6 × 5 × 3
Размеры потолочного пленума (Ш×Д), м
3 × 2
4 × 2
4 × 2
5 × 2
6 × 2
Раскрытие зоны вытяжки (Ш×В), м
2 × 1,9
2 × 1,9
2,5 × 1,9
4 × 1,9
5 × 1,9
Эффективная площадь фильтров выброса, м²
3,4
3,4
4,25
6,8
8,5
Вентиляция
Производительность по воздуху, м³/ч
6 500
8 000
9 000
13 000
16 000
Скорость воздуха в рабочей зоне (500 мм от фильтров вытяжного шкафа), м/с
0,33
0,4
0,4
0,4
0,4
Мощность вытяжной вентиляционной установки, кВт
3
4
4
5,5
2 × 4
Мощность приточной вентиляционной установки, кВт
3
4
4
5,5
5,5
Нагрев воздуха
Тепловая мощность дизельной горелки, кВт
30–60
40–85
60–118
80–160
80–160
Тепловая мощность газовой горелки**, кВт
30–60
35–85
52–103
60–170
60–170
Тепловая мощность водяного воздухонагревателя** (70/50 °C), кВт
60
84
91
120
148
Мощность электрического теплообменника, кВт
18–54
18–54
23–69
30–90
40–120
Расход дизельного топлива***, кг/ч
2,5–5,1
3,4–7,2
5,1–10
7–13
7–13
Расход природного газа***, ст. м³/ч
3,7–7,4
6,4–12,7
6,4–12,7
6,4–18
6,4–18
Расход теплоносителя на калорифер (70/50 °C), м³/ч
2,4
3,9
4
5
5,5
Электроэнергия
Общее потребление электроэнергии (без электрического теплообменника), кВт
5,5
7,5
10
12
16
Электропитание
3 фазы, 380 В, 50 Гц
* Характеристики приведены для базовой комплектации. ** Оборудование с газовой горелкой или водяным воздухонагревателем поставляется за дополнительную стоимость. *** Расход топлива зависит от наружной температуры воздуха.
