Для ТОВ «ОСК-ТЕХНОЛОДЖІ» реалізовано мобільну розсувну фарбувальну камеру серії MKF з робочою зоною 15×5×5 м. Рішення призначене для локалізації процесу фарбування великогабаритних виробів та відведення аерозолів у виробничому приміщенні. Камера оснащена системою сухої фільтрації та вентиляцією продуктивністю 25 000 м³/год. За результатами впровадження забезпечено контроль робочої зони та покращення умов праці (кількісні показники відсутні у вихідних матеріалах).
Про клієнта
ТОВ «ОСК-ТЕХНОЛОДЖІ» — українська компанія, що спеціалізується на виробництві металевої продукції для важкої промисловості, зокрема для вугледобувної галузі. Заснована у 2014 році, компанія успішно перемістила свої виробничі потужності з Донецька до Харкова і продовжує активно розвиватися, впроваджуючи нові види продукції.
Основна задача — організація фарбування великогабаритних виробів без розширення виробничих площ із локалізацією процесу, відведенням аерозолів і парів ЛФМ, забезпеченням роботи з виробами довжиною до 15 м та мінімізацією зайнятого простору.
Рішення

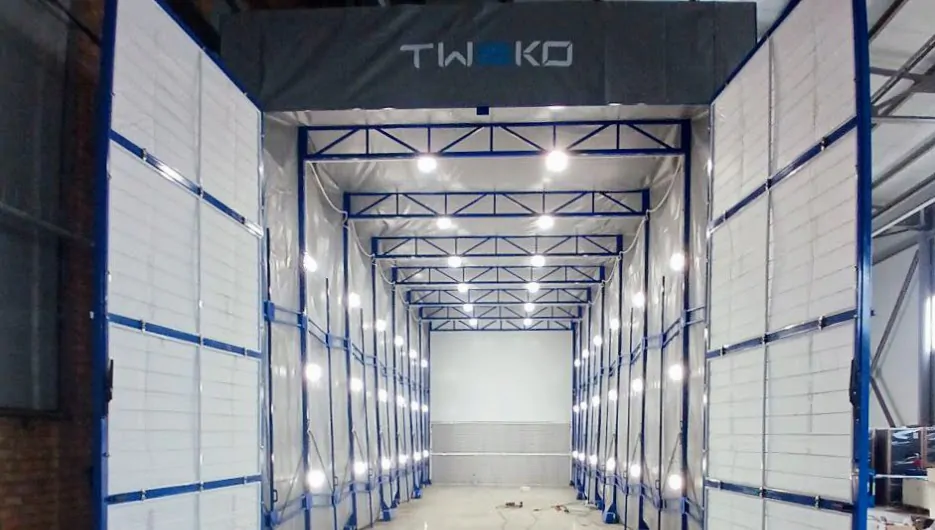

В рамках проєкту компанією TWEKO було виготовлено та впроваджено телескопічну фарбувальну камеру на колесах моделі серії MKF. Конструкція дозволяє розгортати кабіну безпосередньо навколо виробу. Повітря подається через фронтальні фільтри, проходить через робочу зону та видаляється витяжною установкою через систему фільтрів.
Основні технічні характеристики
| Параметр | Фарбувальна камера MKF-15 (мобільна, розсувна) |
|---|---|
| Загальні характеристики | |
| Тип обладнання | Мобільна фарбувальна камера (розсувна, телескопічна) |
| Призначення | Локалізація процесу фарбування та відведення аерозолів |
| Тип фарбування | Пневматичне ручне розпилення |
| Габарити | |
| Робоча зона (Д × Ш × В) | 15 000 × 5 000 × 5 000 мм |
| Габарити (робочий стан) | 17 100 × 5 100 × 5 100 мм |
| Габарити (складений стан) | 4 100 × 5 100 × 5 100 мм |
| Розміри воріт | 4 000 × 4 500 мм |
| Конструкція | |
| Тип конструкції | Каркас зі сталевих профілів на колесах |
| Обшивка | Тентовий матеріал + сендвіч-панелі (задня стіна) |
| Мобільність | Переміщення по підлозі, розсувна секційна конструкція |
| Вентиляція та фільтрація | |
| Тип вентиляції | Витяжна, поздовжній повітряний потік |
| Продуктивність вентиляції | 25 000 м³/год |
| Швидкість повітря | 0,28 м/с |
| Тип фільтрації | Суха, багатоступенева |
| Система фільтрів | Попередній, лабіринтний, скловолоконний |
| Енергетика та експлуатація | |
| Потужність вентилятора | 11 кВт |
| Загальна потужність | 13 кВт |
| Електроживлення | 380 В / 50 Гц |
| Освітлення | LED світильники (стельові та бокові) |
| Рівень шуму | до 70 дБ |
| Функціональні особливості | |
| Тип процесу | Фарбування без режиму сушіння |
| Температурний контроль | Не передбачений |
| Область застосування | Великогабаритні металоконструкції, антикорозійне фарбування |
Принцип роботи, результат та особливості
- Подача повітря через фільтр попередньої очистки, прохід через робочу зону, захоплення фарбувального аерозолю та видалення через витяжну установку
- Локалізація зони фарбування та зменшення розповсюдження фарбувального туману
- Покращення умов праці персоналу, введення обладнання в експлуатацію без зауважень
- Підходить для великогабаритних виробів, не потребує стаціонарного фундаменту
- Забезпечує базову вентиляцію та локалізацію процесу, без режимів сушіння та точного контролю повітряного середовища
Результат

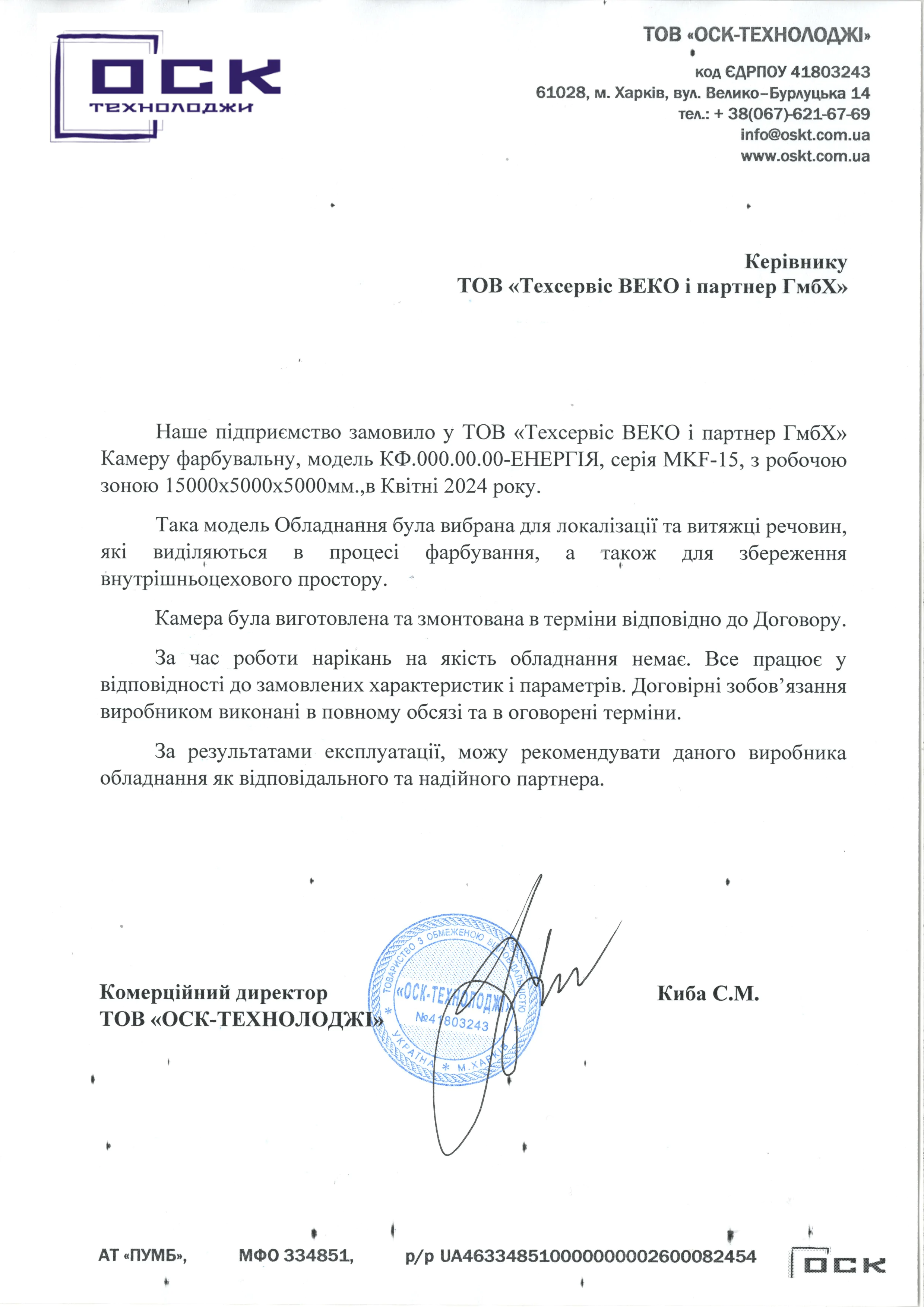

Проект був успішно реалізований у встановлені терміни. Фарбувальна камера повністю відповідала технічним вимогам замовника, що дозволило швидко інтегрувати її у виробничий процес. ТОВ «ОСК-ТЕХНОЛОДЖІ» вже оцінили переваги нового обладнання: підвищення якості фарбування, скорочення часу циклу, поліпшення умов праці.
ТОВ «ОСК-ТЕХНОЛОДЖІ»
