Для ООО «ОСК-ТЕХНОЛОДЖИ» реализован проект с применением мобильной раздвижной окрасочной камеры серии MKF с рабочей зоной 15×5×5 м. Решение предназначено для локализации процесса окрашивания крупногабаритных изделий и отвода аэрозолей в производственном помещении. Камера оснащена системой сухой фильтрации и вентиляцией производительностью 25 000 м³/ч. По результатам внедрения обеспечен контроль рабочей зоны и улучшены условия труда персонала.
О клиенте
ООО «ОСК-ТЕХНОЛОДЖИ» — украинская компания, специализирующаяся на производстве металлической продукции для тяжелой промышленности, в том числе для угледобывающей отрасли. Основана в 2014 году, компания перенесла производственные мощности из Донецка в Харьков и продолжает развитие, расширяя линейку продукции.
Задача проекта — организация локализованной зоны окрашивания крупногабаритных изделий с отводом аэрозолей и паров ЛКМ без расширения производственных площадей.
Решение

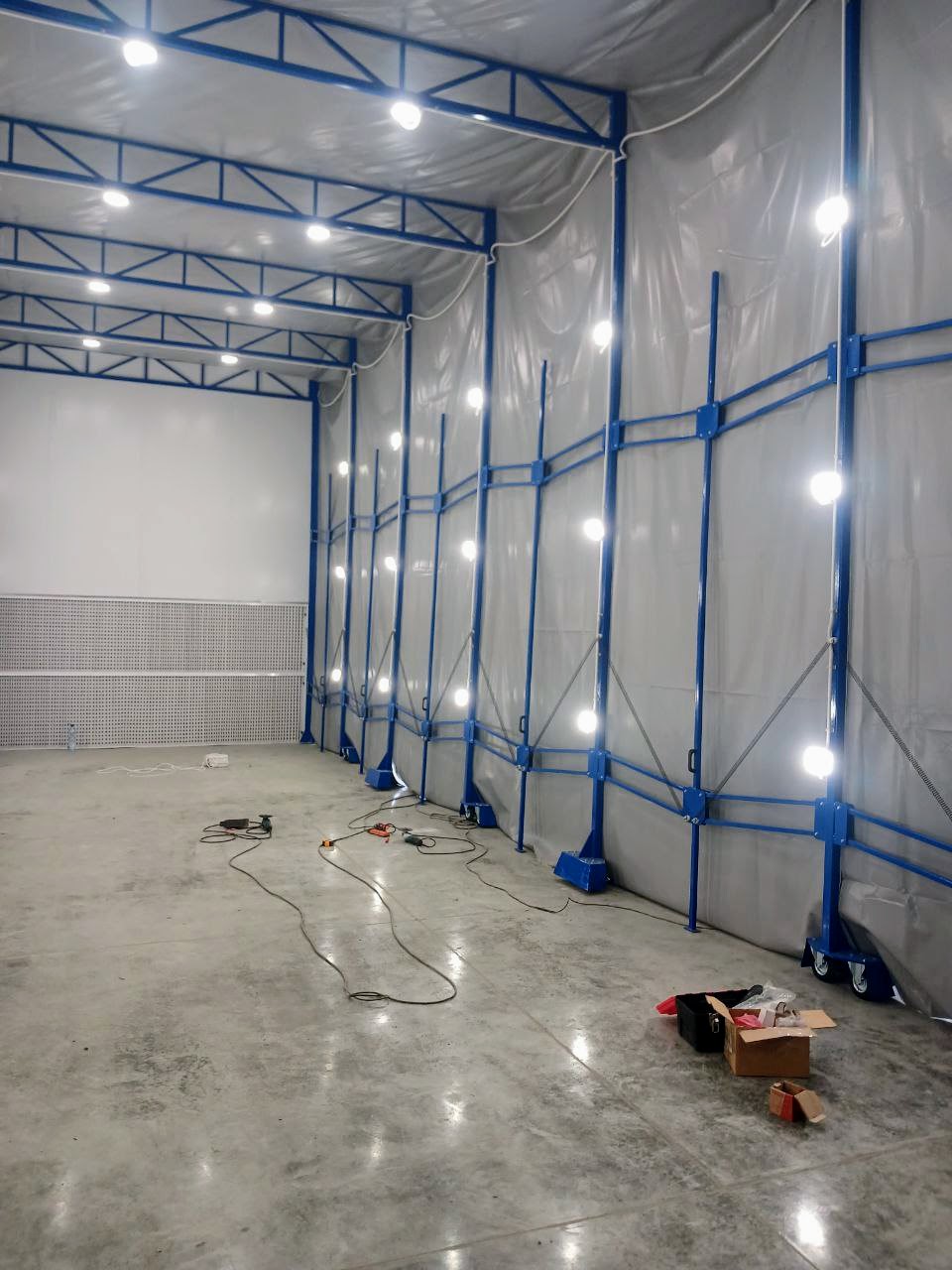

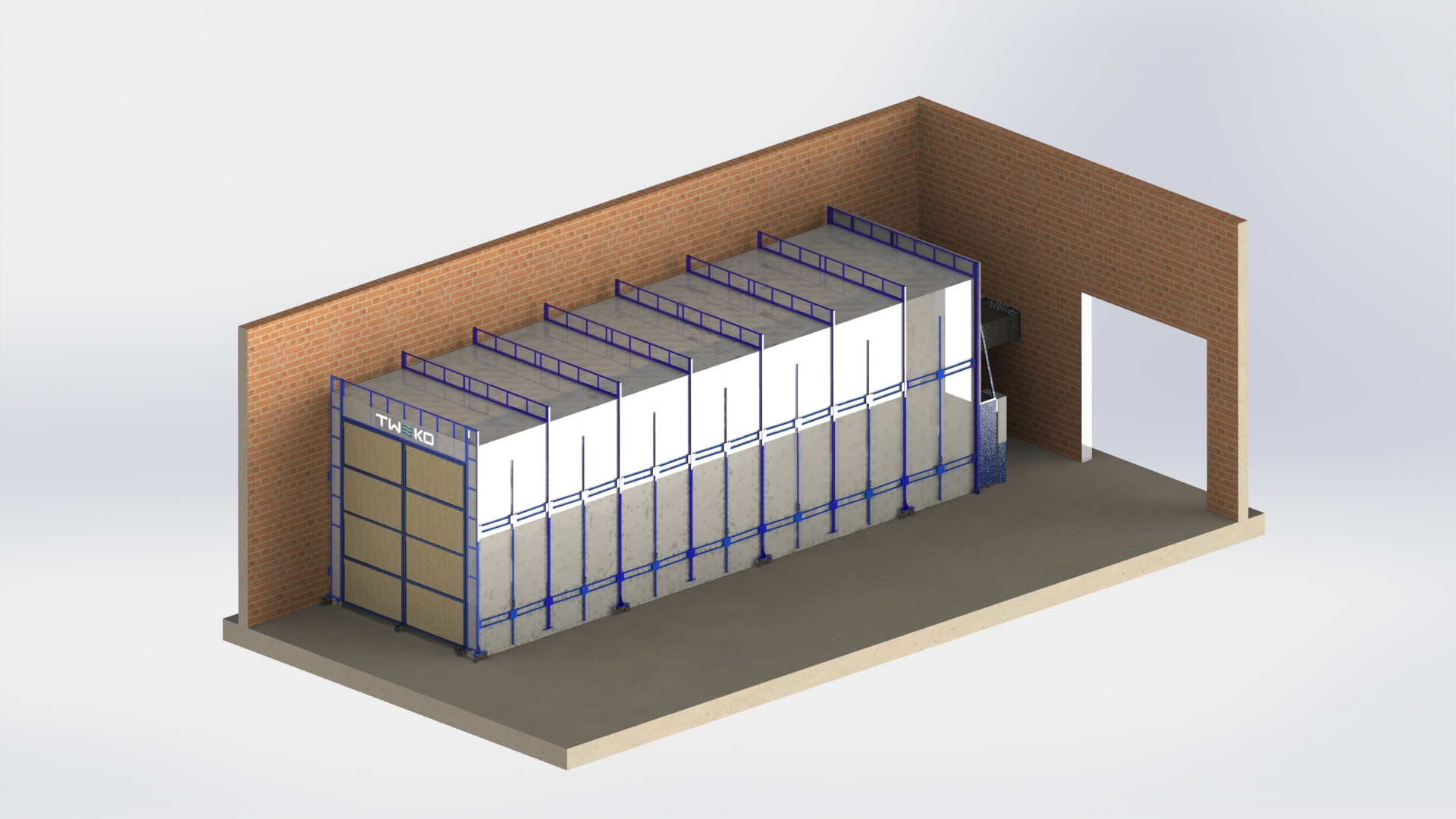

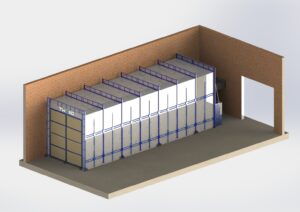

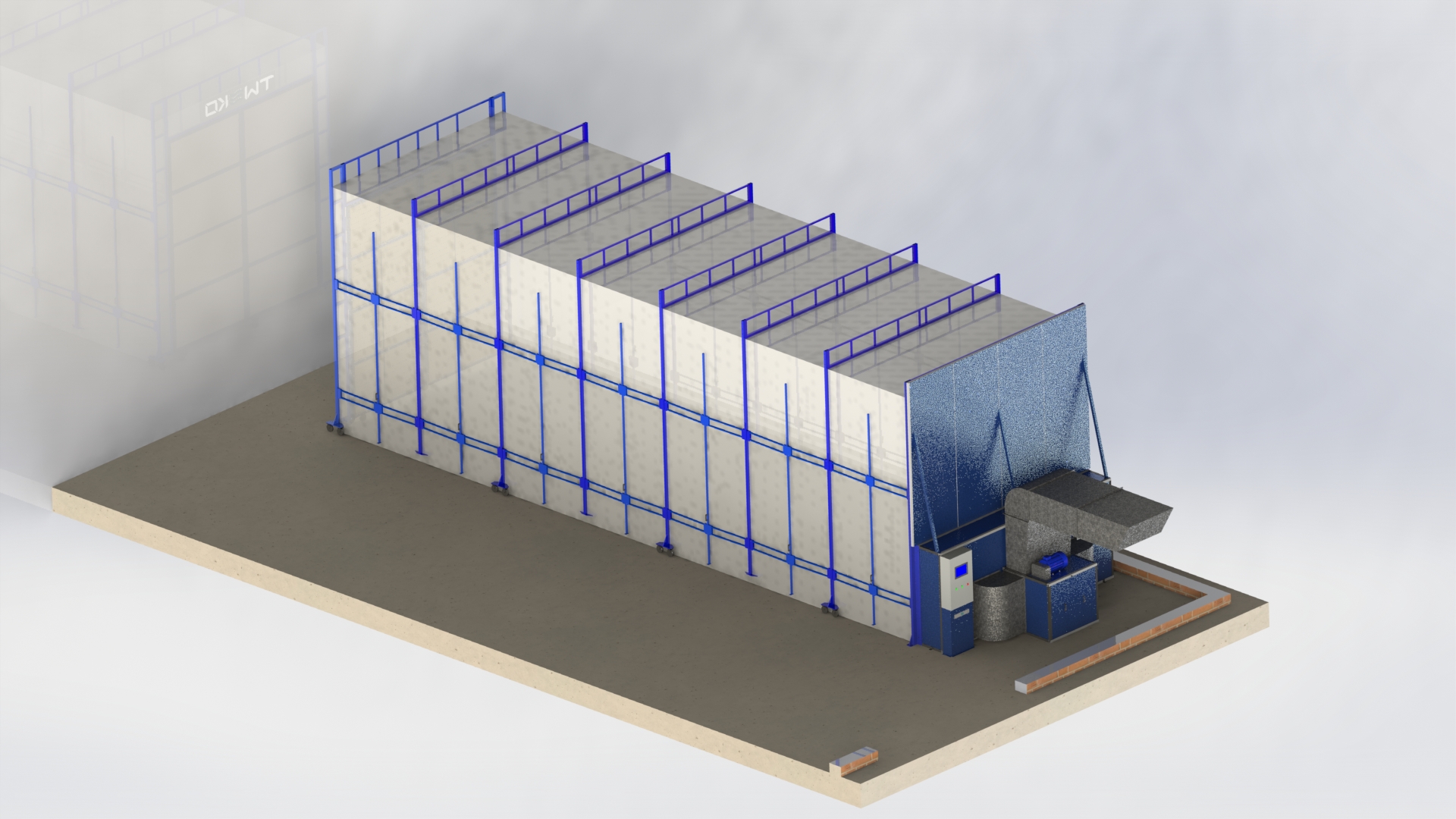

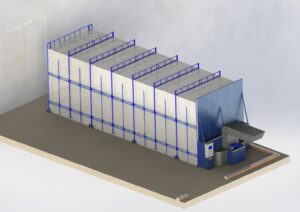

В рамках проекта компанией TWEKO была изготовлена и внедрена телескопическая окрасочная камера на колесах серии MKF. Конструкция позволяет разворачивать кабину непосредственно вокруг изделия. Воздух подается через фронтальные фильтры, проходит через рабочую зону, захватывает окрасочный аэрозоль и удаляется вытяжной установкой через систему фильтров.
Основные технические характеристики
| Параметр | Окрасочная камера MKF-15 (мобильная, раздвижная) |
|---|---|
| Общие характеристики | |
| Тип оборудования | Мобильная окрасочная камера (раздвижная, телескопическая) |
| Назначение | Локализация процесса окрашивания и отвод аэрозолей |
| Тип окрашивания | Пневматическое ручное распыление |
| Габариты | |
| Рабочая зона (Д × Ш × В) | 15 000 × 5 000 × 5 000 мм |

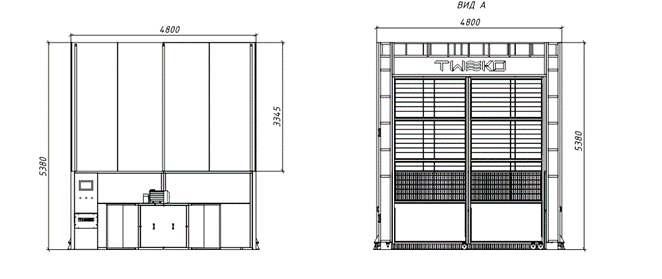

| Габариты (рабочий режим) | 17 100 × 5 100 × 5 100 мм |
| Габариты (сложенный режим) | 4 100 × 5 100 × 5 100 мм |
| Размеры ворот | 4 000 × 4 500 мм |
| Конструкция | |
| Тип конструкции | Каркас из стальных профилей на колесах |
| Обшивка | Тентовый материал + сэндвич-панели (задняя стена) |
| Мобильность | Перемещение по полу, раздвижная (телескопическая) секционная конструкция |
| Вентиляция и фильтрация | |
| Тип вентиляции | Вытяжная с притоком через фильтры (продольный поток) |
| Производительность вентиляции | 25 000 м³/ч |
| Скорость воздуха | 0,28 м/с |
| Тип фильтрации | Сухая, многоступенчатая |
| Система фильтров | Предварительный, лабиринтный, стекловолоконный |
| Энергетика и эксплуатация | |
| Мощность вентилятора | 11 кВт |
| Общая мощность | 13 кВт |
| Электропитание | 380 В / 50 Гц |

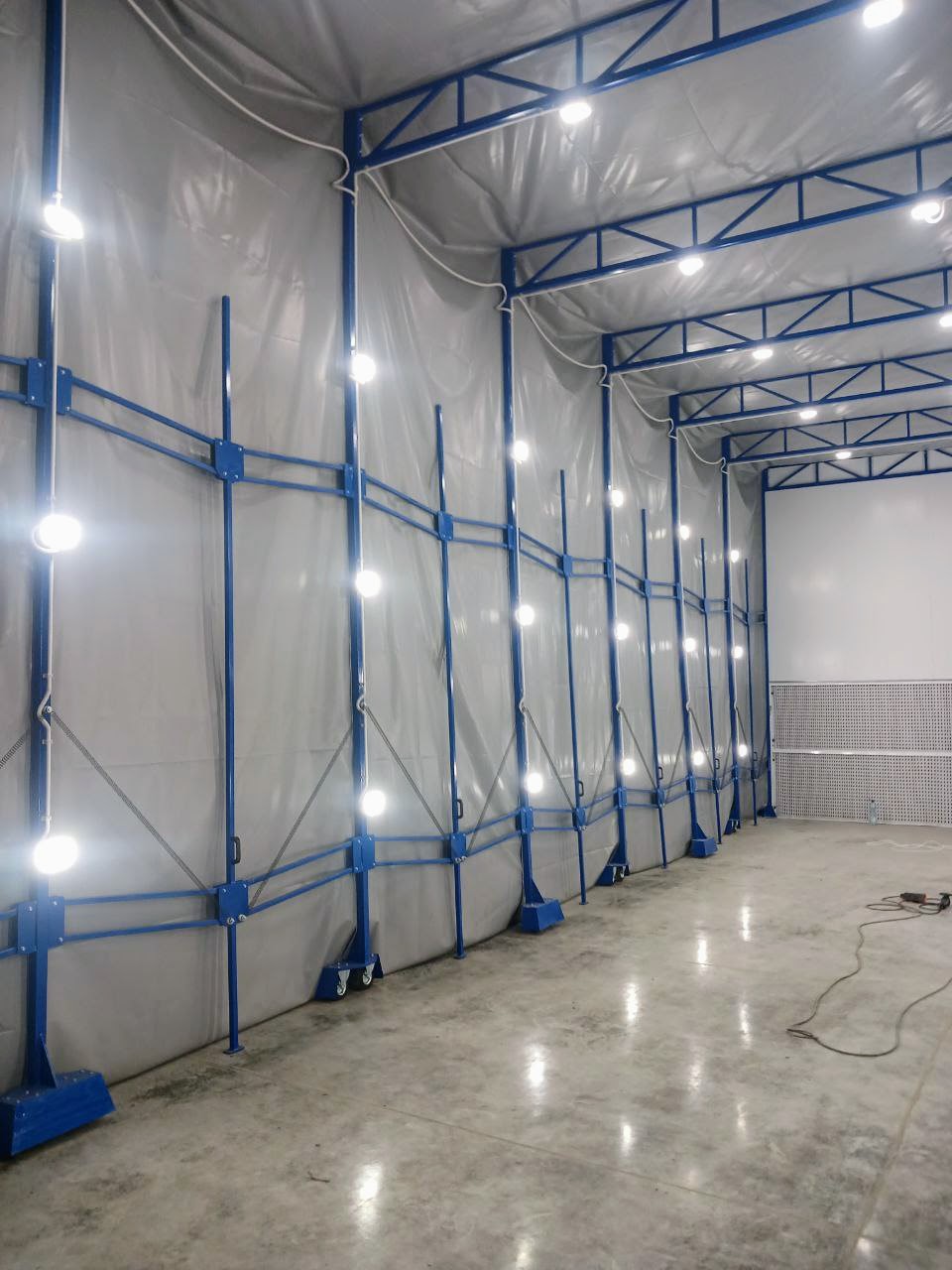

| Освещение | LED светильники (потолочные и боковые) |
| Уровень шума | до 70 дБ |
| Функциональные особенности | |
| Тип процесса | Окрашивание без режима сушки |
| Температурный контроль | Не предусмотрен |
| Область применения | Крупногабаритные металлоконструкции, антикоррозионное окрашивание |
Принцип работы, результат и особенности

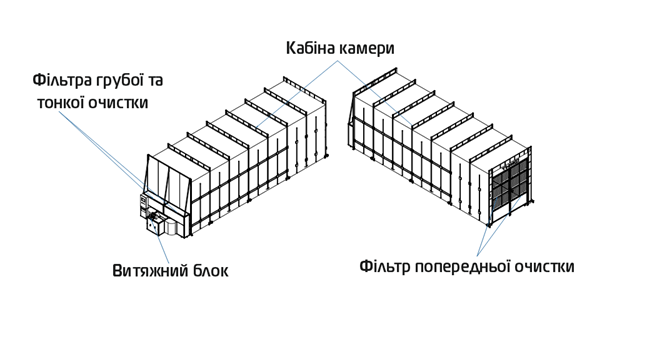

- Подача воздуха через фильтр предварительной очистки, прохождение через рабочую зону, захват окрасочного аэрозоля воздушным потоком и удаление через вытяжную установку
- Локализация зоны окрашивания и снижение распространения окрасочного тумана

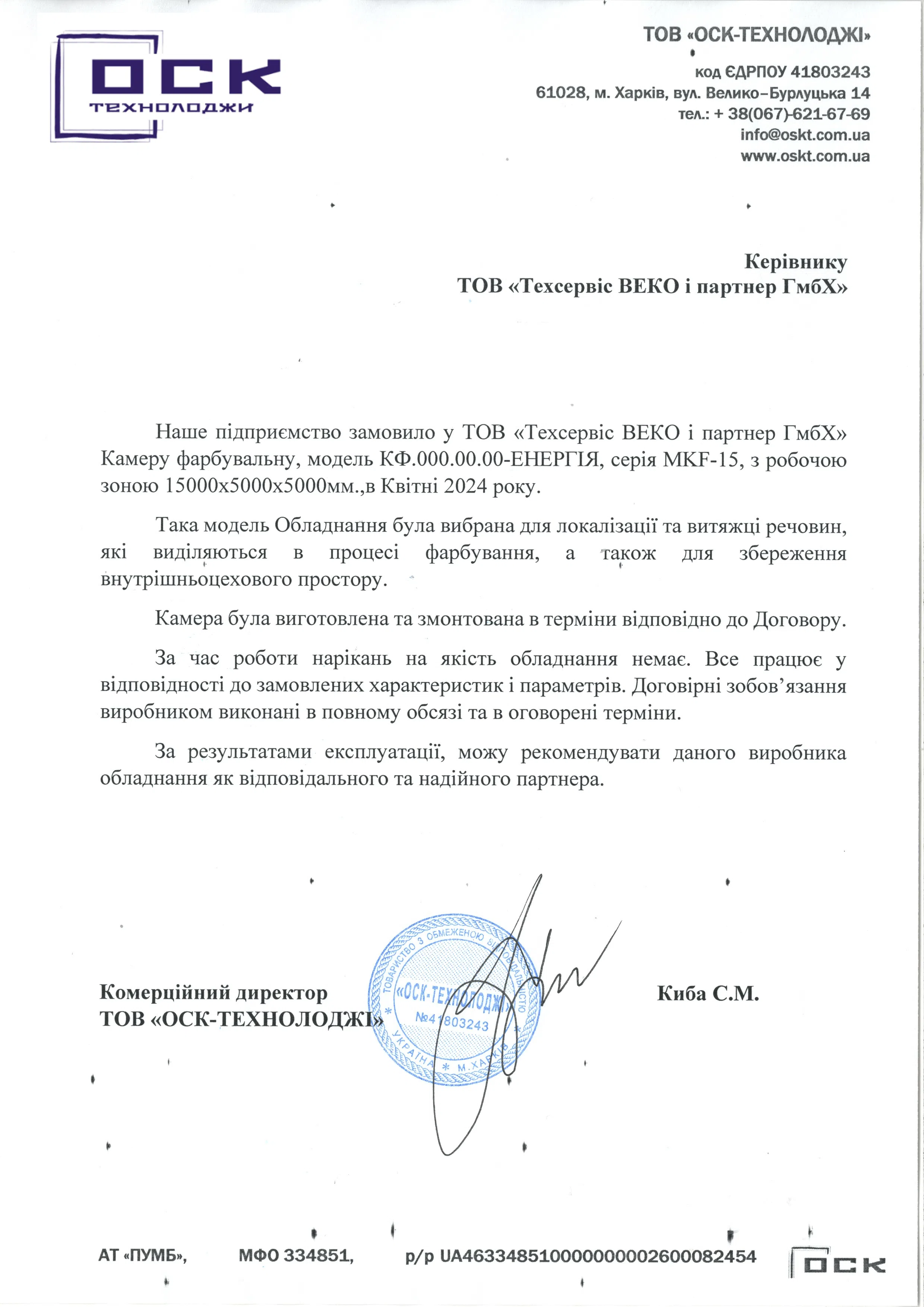

- Улучшение условий труда персонала, ввод оборудования в эксплуатацию без замечаний
- Подходит для крупногабаритных изделий, не требует стационарного фундамента
- Обеспечивает базовую вентиляцию и локализацию процесса, без режимов сушки и точного контроля воздушной среды
Результат
Проект реализован в установленные сроки. Оборудование соответствует техническим требованиям заказчика и интегрировано в производственный процесс.
