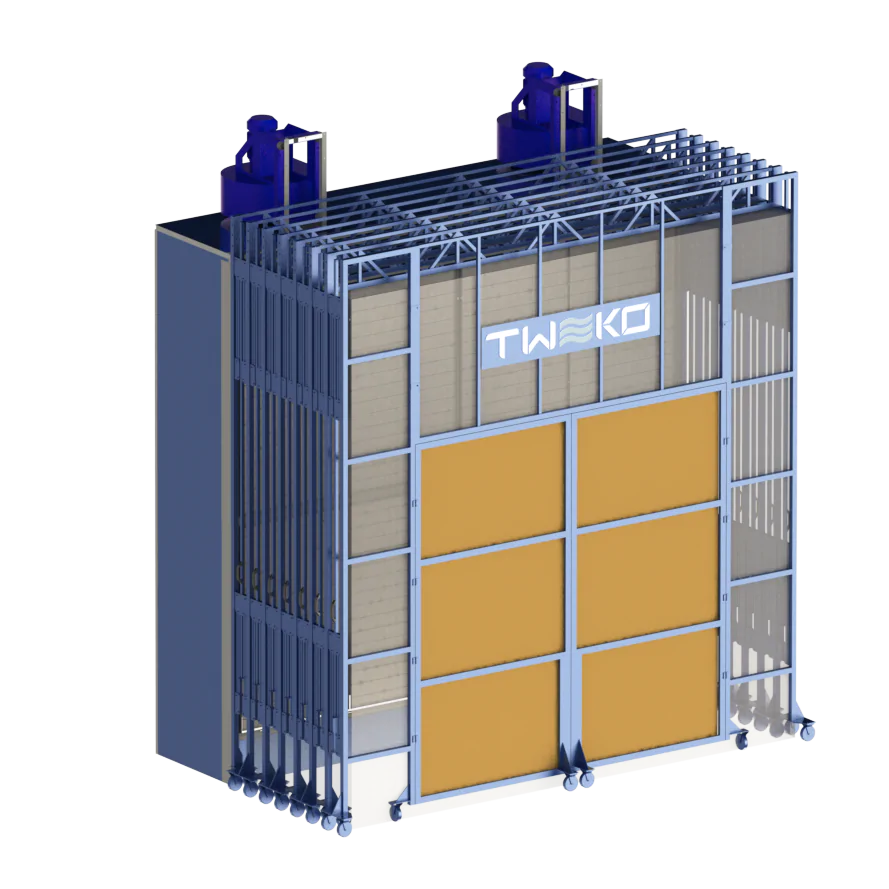

Високомобільна фарбувальна камера: серія MKF
Під замовлення
Серія MKF — високомобільні фарбувальні камери з розсувною кабіною для нанесення покриттів на великогабаритних виробах в умовах обмеженого виробничого простору. У складеному стані кабіна займає мінімум місця, а розгортається двома працівниками вручну за 2–3 хвилини без спеціальної техніки. Повітря подається через фільтри у воротах і видаляється витяжною установкою через фільтрувальну стіну.
Розсувна кабіна, економія площіПодача кран-балкою, навантажувачем або візкомФільтрація подаваного повітря у воротахПульт з автоматикою і контролемНегорючі матеріали, автоматичне блокування
Високомобільні фарбувальні камери серії MKF призначені для нанесення ґрунтів, фарб, емалей і лаків на великогабаритних виробах — деталях машин, металоконструкціях, промисловому обладнанні — в умовах обмеженого виробничого простору. Ключова відмінність серії — розсувна кабіна: у складеному стані вона займає мінімум місця, а розгортається двома працівниками вручну за 2–3 хвилини без спеціальної техніки.
Вироби подаються в робочу зону кран-балкою, автонавантажувачем або візком. Камера не має системи нагріву повітря, тому покриття висихає природним шляхом; для фарбування і сушіння в одній камері призначена серія MKFS.
Деталі машинМеталоконструкціїПромислове обладнання
Як влаштована камера
Кабіна — портальна розсувна конструкція з профільних сталевих труб і кутників, обшита тентовим матеріалом і змонтована на колесах. Задня стаціонарна стіна виконана з сендвіч-панелей, у ній розташований вентиляційний канал викиду. У складеному стані кабіна звільняє виробничу площу для інших операцій.
6,4–15довжина робочої зони, м

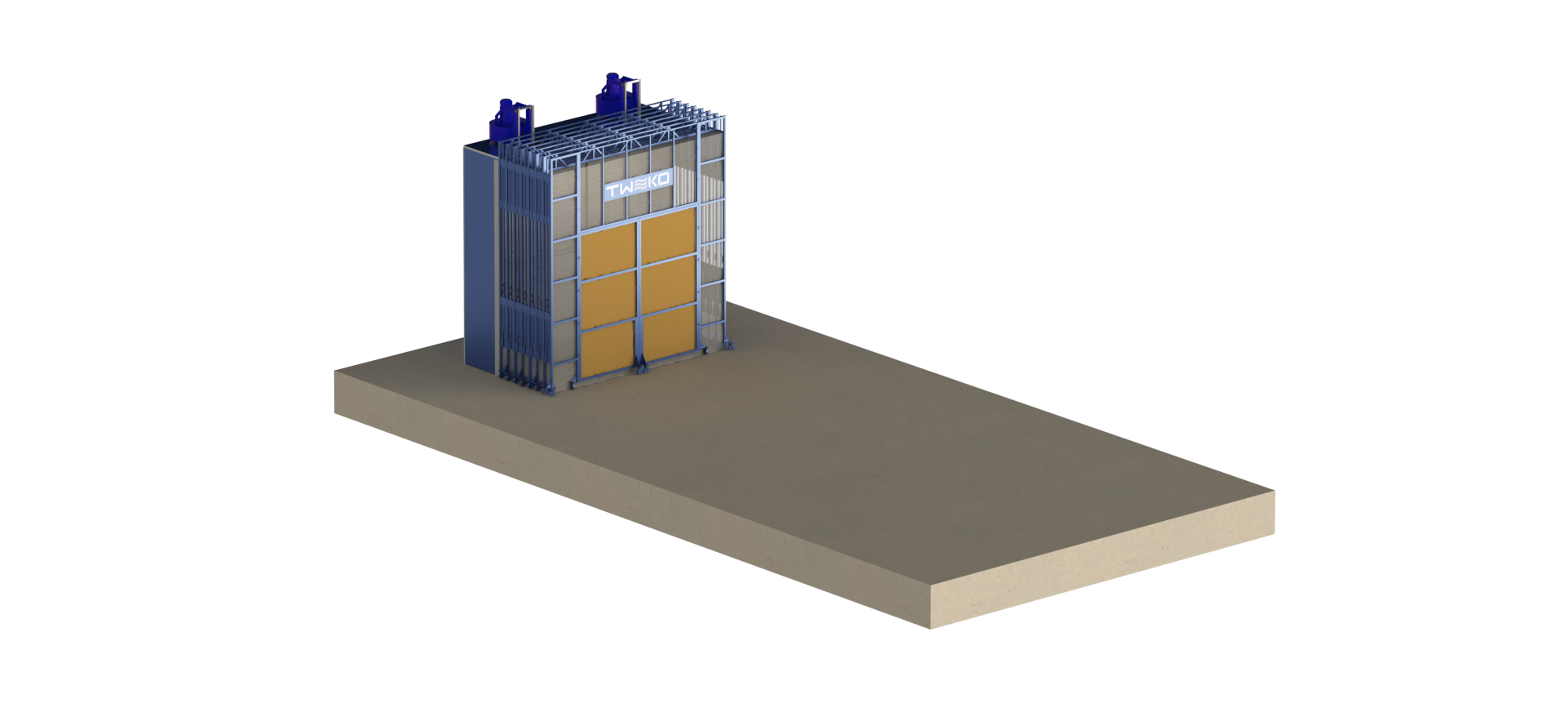

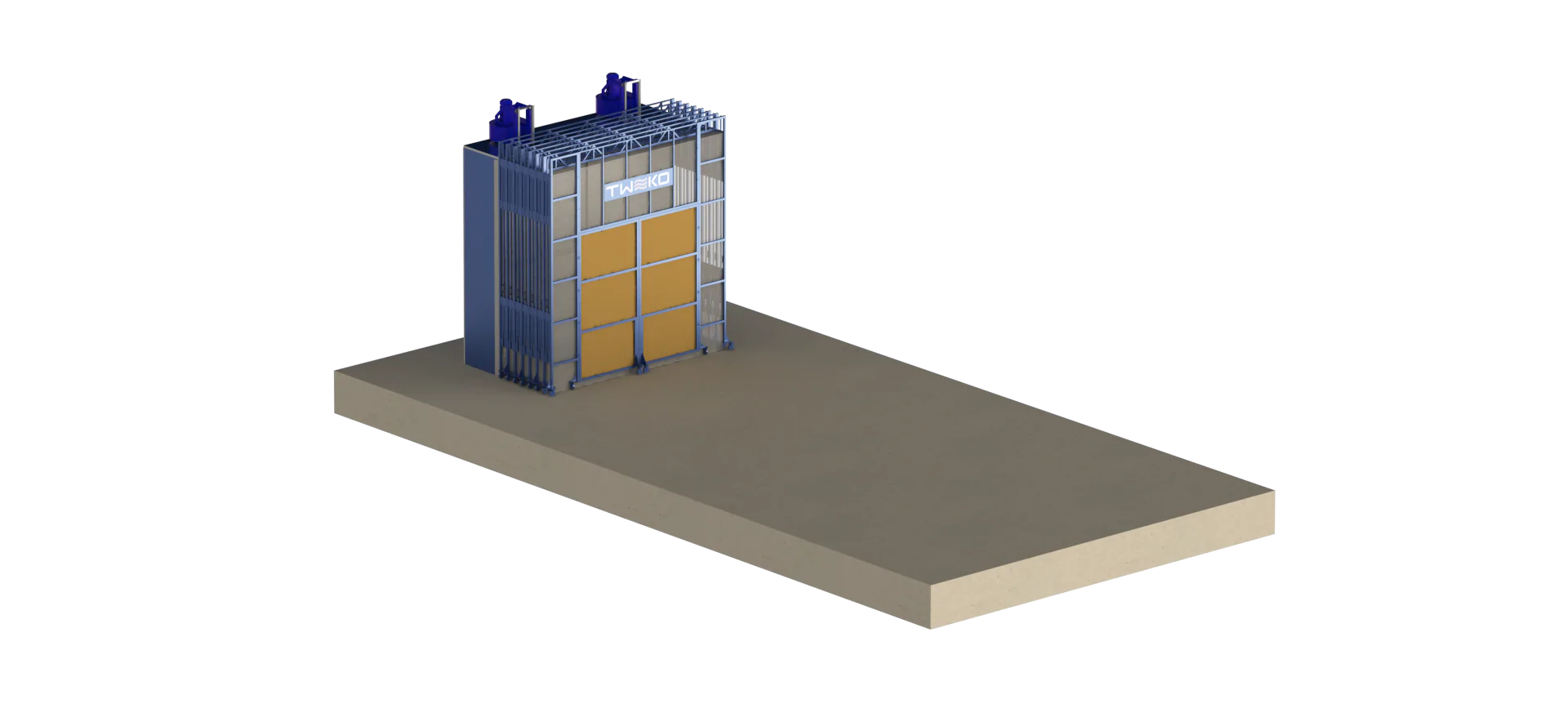

3,3–4довжина камери в складеному вигляді, м
12 000–26 000продуктивність по повітрю, м³/год
0,26–0,28швидкість потоку всередині камери, м/с
Пульт керування з системами автоматики і контролю керує вентиляцією та освітленням камери.
Рух повітря
Ворота з фільтрами подачіРобоча зонаСтіна з фільтромВитяжна установка
Повітря надходить у камеру через систему фільтрації подаваного повітря, вбудовану в розстібні ворота, проходить уздовж робочої зони і видаляється відцентровою витяжною установкою через вентиляційний канал викиду — стіну з фільтром. Потік захоплює лакофарбовий туман і надлишки розпилу, а фільтри викиду затримують їх до викиду повітря. Рівномірний обдув виробу також покращує висихання покриття. Система вентиляції — власна розробка TWEKO.
Конструкція
Кабіна — портальна розсувна конструкція з профільних сталевих труб і кутників, обшита тентовим матеріалом, на колесах; задня стаціонарна стіна з сендвіч-панелей. Кабіну розгортають і складають двоє працівників вручну.
Ворота — двостулкові, розстібні, з вбудованою системою фільтрації подаваного повітря.
Вентиляція — відцентрова витяжна вентиляційна установка з електродвигуном, вентиляційний канал викиду (стіна з фільтром) з комплектом рамок фільтрів.
Фільтрація — система фільтрації подачі повітря, комплект фільтрів викиду, подачі та попередніх.
Освітлення — стельові світильники (по 2 або 3 на кожну ферму залежно від ширини камери) і бокові світильники (по 2 на кожну стійку).
Пульт керування — з системами автоматики і контролю.
Безпека
Камера відповідає міжнародним стандартам безпеки та державним нормам з охорони праці.
Кабіна та комплекс виготовлені з негорючих матеріалів.
Вентилятори та основні елементи вентиляційної системи — у вибухозахищеному виконанні.
Система автоматичного блокування унеможливлює подачу стисненого повітря на розпилювачі, якщо вентиляція зупинилася.
Додатково камеру можна оснастити системою автоматичного визначення та видалення вибухонебезпечної концентрації лакофарбових туманів.
Індивідуальна конфігурація
За потреби камеру виготовляють за індивідуальним технічним завданням. Додатково її можна доповнити системою плавного регулювання повітряного потоку на базі частотного перетворювача (до 40% економії електроенергії), комплектом пневматичного обладнання для фарбування, блоком очищення відпрацьованого повітря з активованим вугіллям і рейковим транспортувальним візком для переміщення виробів між ділянками.
Потрібна камера під ваш проєкт?
Розрахуємо конфігурацію під ваші вироби та умови малярної ділянки.
Комплект поставки камер серії MKF
Для базової комплектації*
Компонент
Кількість
Конструкція
Розсувна кабіна з профільних сталевих труб і кутників, обшита тентовим матеріалом, на колесах
1 компл
Задня стаціонарна стіна з сендвіч-панелей
1 шт
Розстібні ворота з системою фільтрації подаваного повітря
1 компл
Освітлення
Комплект стельових світильників (по 2 або 3 на кожну ферму, залежно від ширини)
1 компл
Комплект бокових світильників (по 2 на кожну стійку)
1 компл
Вентиляція
Відцентрова витяжна вентиляційна установка з електродвигуном
1 шт
Вентиляційний канал викиду (стіна з фільтром)
1 компл
Фільтрація
Система фільтрації подачі повітря
1 компл
Комплект фільтрів викиду, подачі та попередніх
1 компл
Комплект рамок фільтрів викиду
1 компл
Керування
Пульт керування з системами автоматики і контролю
1 шт
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики камер серії MKF
Для базової комплектації*
Параметр
MKF-6
MKF-9
MKF-11
MKF-13
MKF-15
Розміри**
Зовнішні габаритні розміри в розкладеному вигляді (Д×Ш×В), м
8,5 × 4,1 × 3,1
10,5 × 4,6 × 4,1
13 × 5,1 × 5,1
15 × 5,1 × 5,1
17,1 × 5,1 × 5,1
Зовнішні габаритні розміри в складеному вигляді (Д×Ш×В), м
3,3 × 4,1 × 3,1
3,6 × 4,6 × 4,1
3,7 × 5,1 × 5,1
4 × 5,1 × 5,1
4 × 5,1 × 5,1
Внутрішні розміри робочої зони (Д×Ш×В), м
6,4 × 4 × 3
8,5 × 4,5 × 4
10,8 × 5 × 5
12,9 × 5 × 5
15 × 5 × 5
Ворота двостулкові, розстібні (Ш×В), мм
3 000 × 2 800
3 500 × 3 500
4 000 × 4 000
4 000 × 4 000
4 000 × 4 000
Вентиляція
Продуктивність по повітрю, м³/год
12 000
18 000
23 000
23 000
26 000
Швидкість повітряного потоку всередині камери, м/с
0,28
0,28
0,26
0,26
0,28
Потужність вентиляційної установки, кВт
4
5,5
7,5
7,5
11
Електроенергія
Загальне споживання електроенергії, кВт
4,5
6
8
8
12
Електроживлення
3 фази, 380 В, 50 Гц
* Характеристики наведено для базової комплектації. За потреби камеру виготовляють за індивідуальним технічним завданням. ** Зовнішні габарити камери залежать від типу та розміщення вентиляційної установки.
