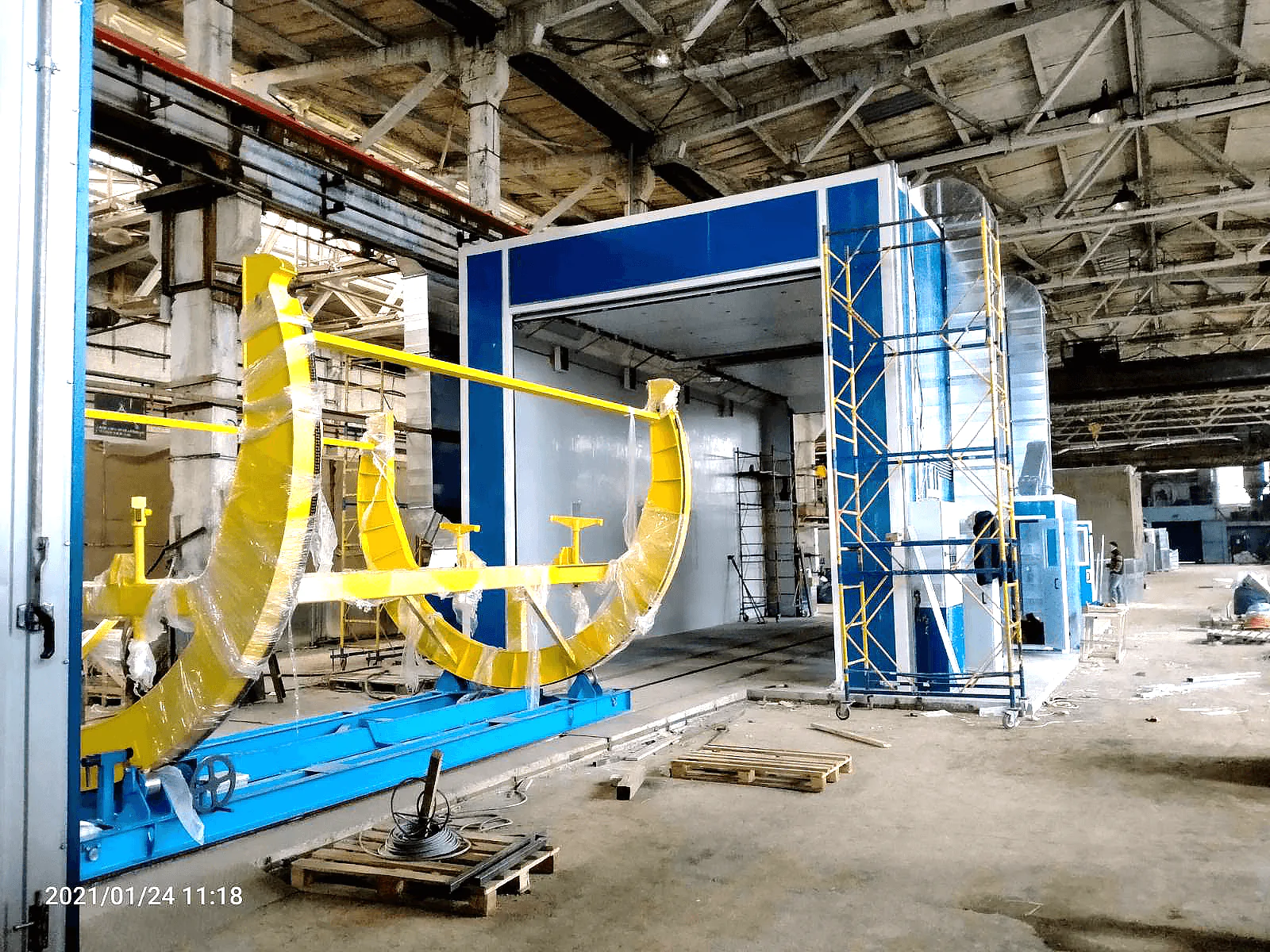

Рейковий міжцеховий транспортувальний візок на канатній тязі RTK

Рейковий міжцеховий транспортувальний візок на канатній тязі RTK

Під замовлення


RTK – це спеціалізований міжцеховий візок на рейковому ходу з приводом від тягової канатної лебідки. Вона призначена для переміщення різних виробів та вантажів між ділянками виробництва. RTK може бути виготовлений спеціально для застосування у вибухонебезпечних середовищах категорії «А» – фарбувально-сушильних камерах або інших ділянках виробництва

Тип продукту: рейковий передатний візок
Доступні кредити 5-7-9% Національний кешбек
Державна підтримка: фінансування та кешбек
Ціна: за запитом

Завантажити брошуру

Завантажити повний каталог

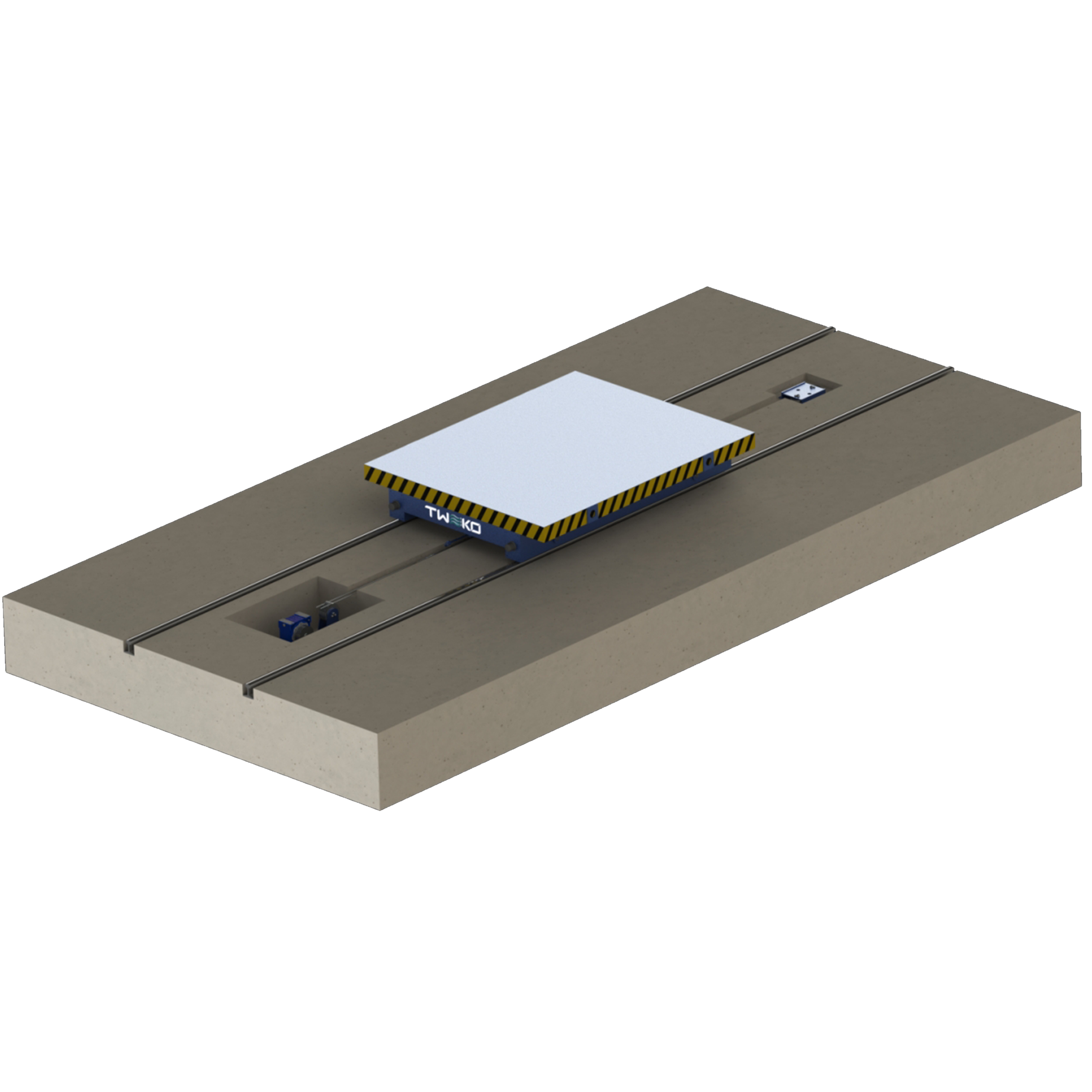

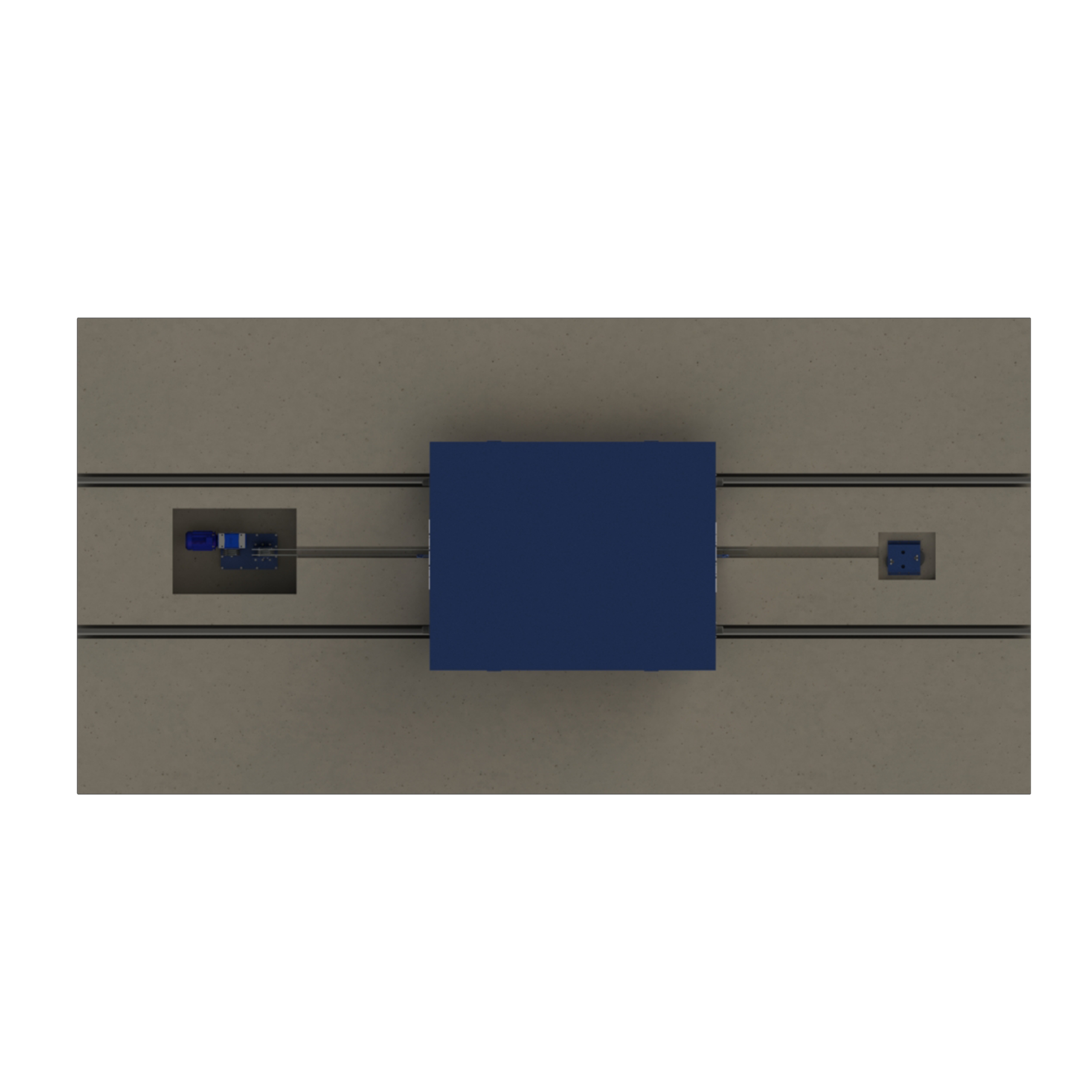

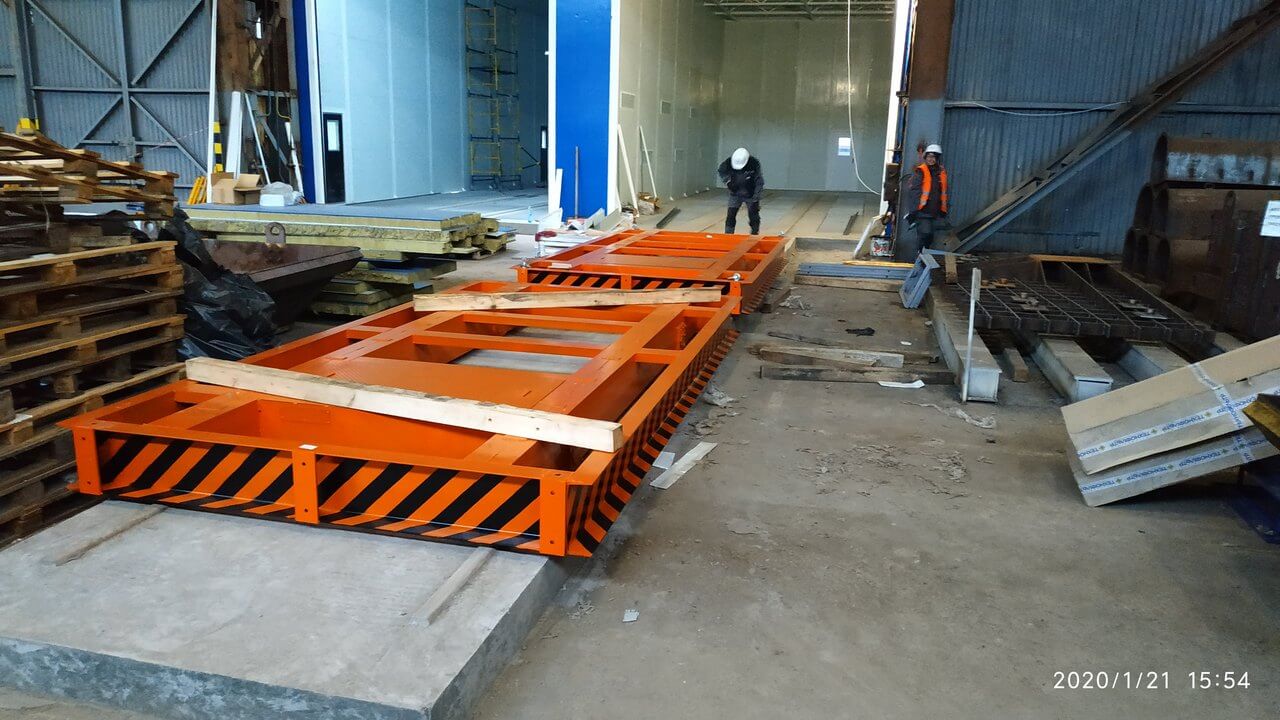

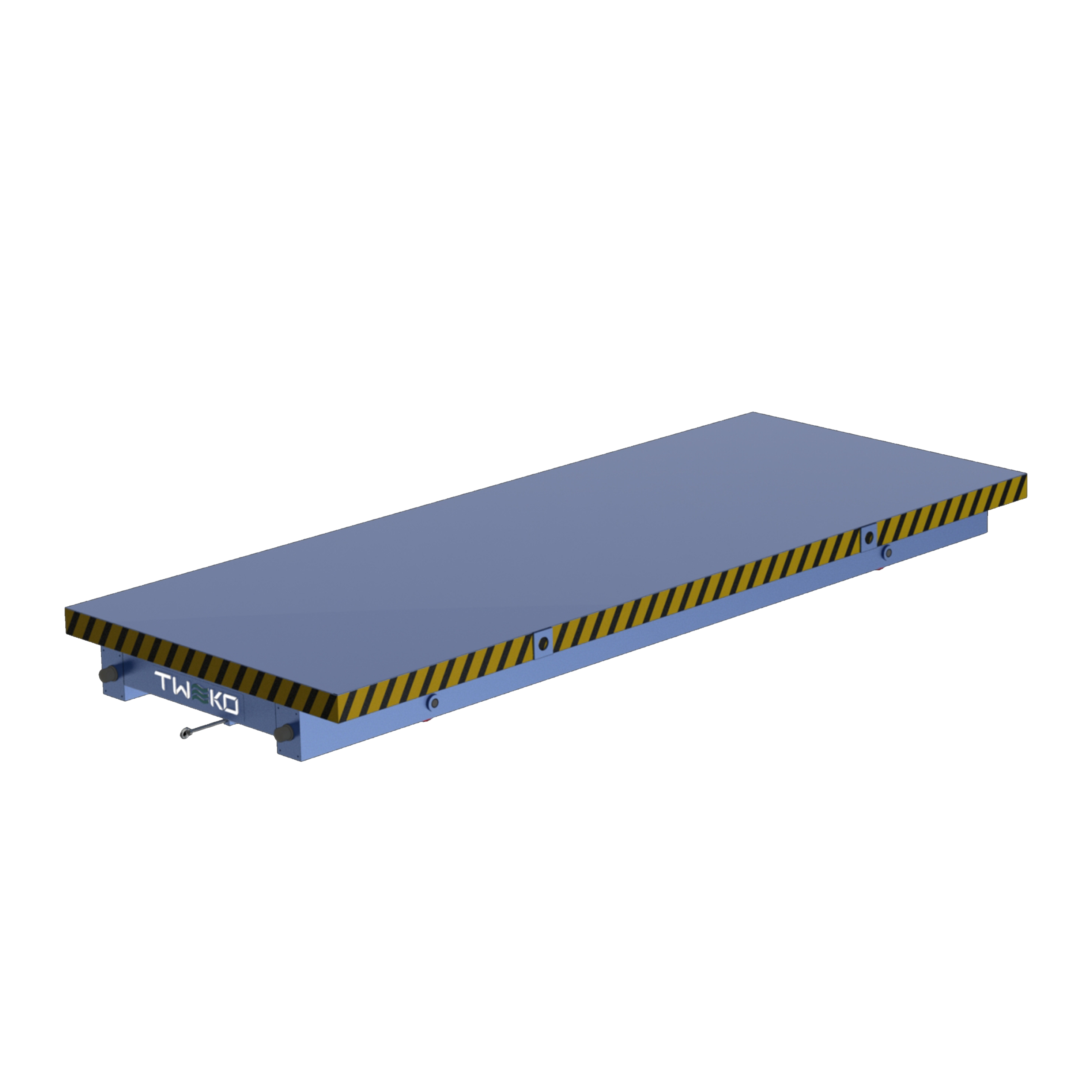

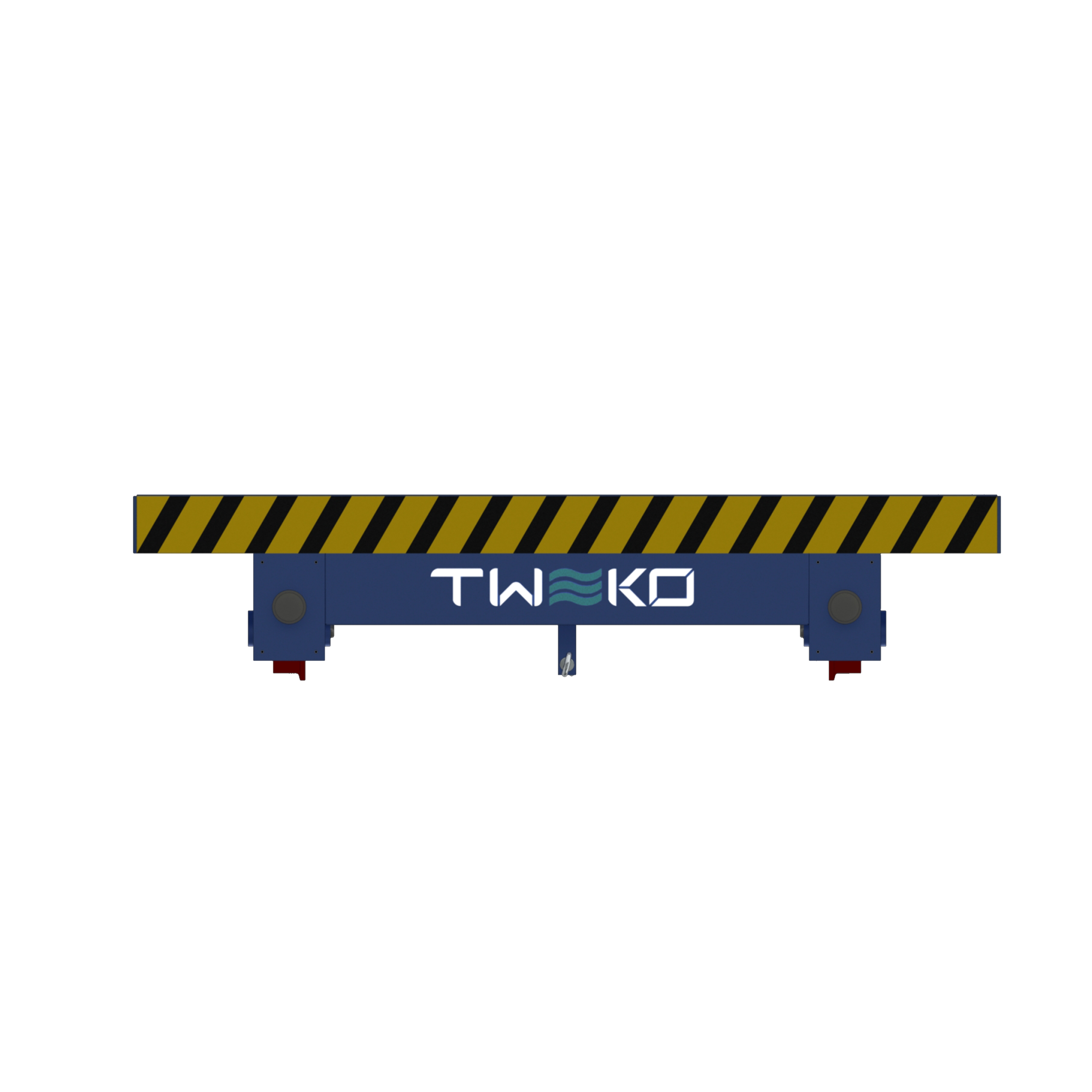

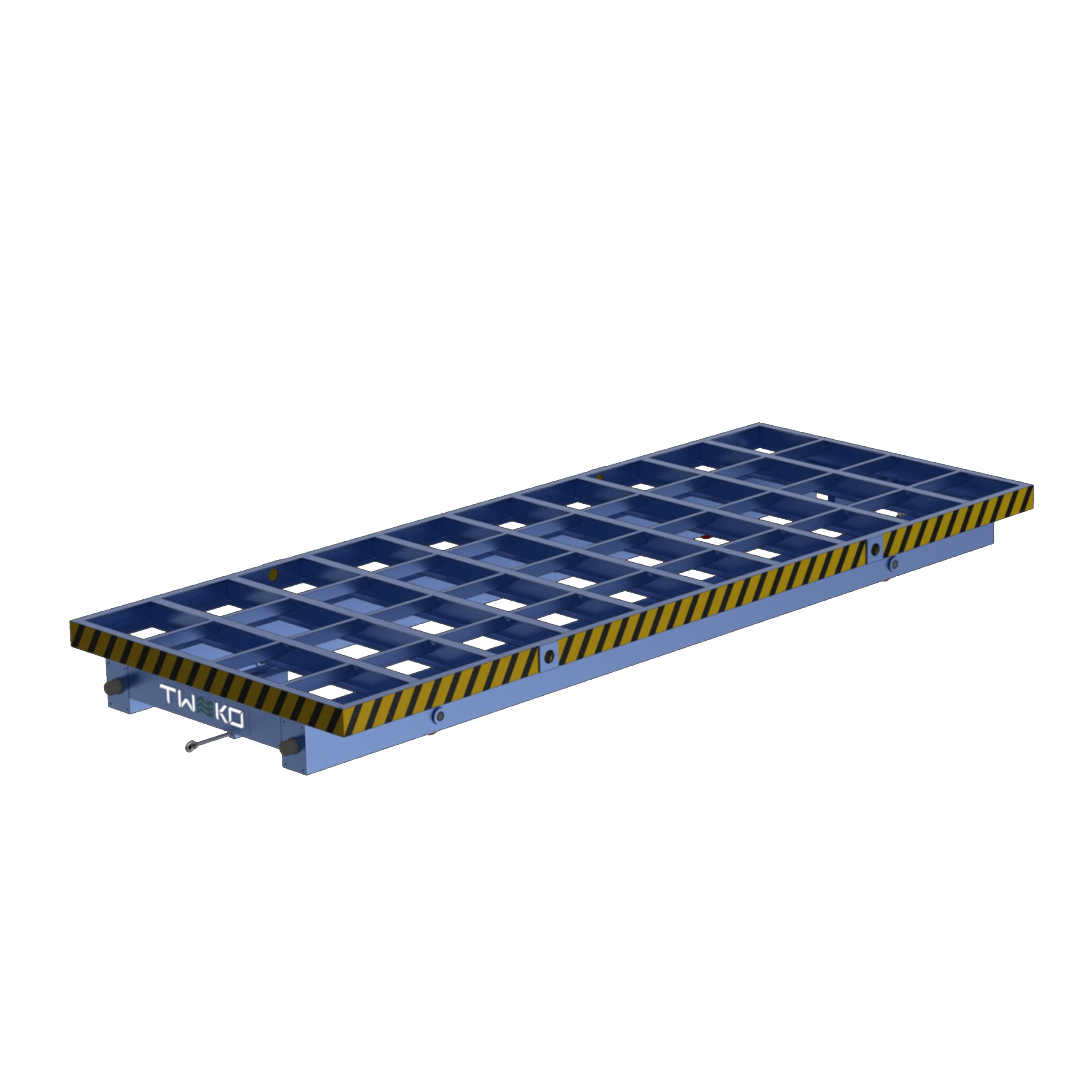

Рейковий міжцеховий транспортувальний візок на канатній тязі RTK – це потужна зварна металоконструкція з вбудованими сталевими одноребордними ходовими колесами, призначена для транспортування великогабаритних вантажів у промислових цехах. Продольна і поперечна жорсткість платформи забезпечується міцними сталевими швелерами, а верхня поверхня може бути закрита рифленим або просічним листом товщиною 3-4 мм, захищеним від прогину поперечними ребрами жорсткості. Колеса встановлені в поздовжніх силових балках, а ширина колії варіюється від вузькоколійної (500 мм) до широкої (2140 мм), задаючись по внутрішній поверхні головки рейки. Для рейкових шляхів використовуються залізничні рейки Р18–Р24 за ДСТУ 3799-98 (ГОСТ 6368-82) з шириною головки до 50 мм або Р38–Р43 за ДСТУ 2539-94 (ГОСТ 30165-94) з головкою 70 мм, із обов’язковою установкою тупикових упорів на кінцях шляху.

Конструкція та управління

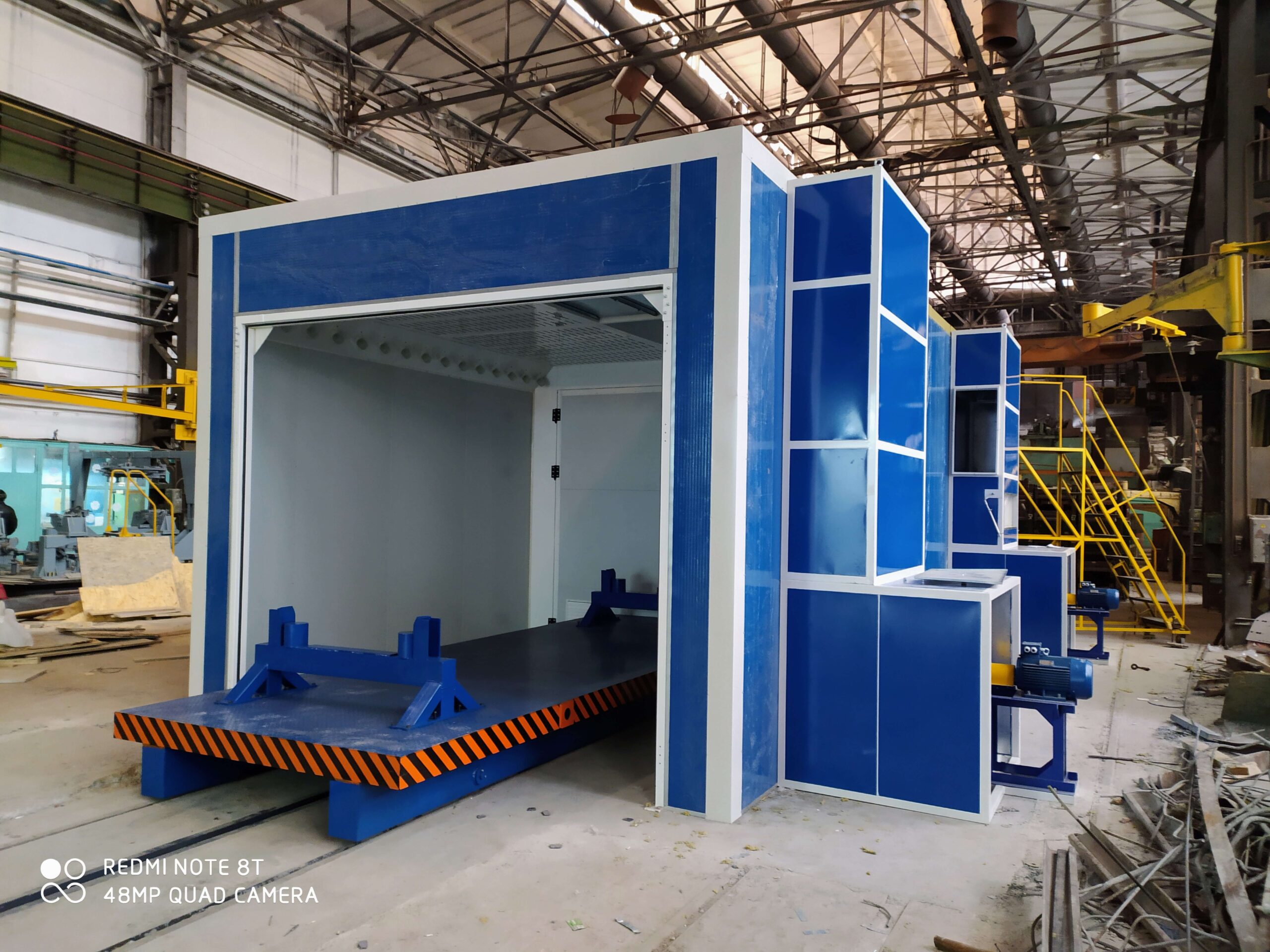

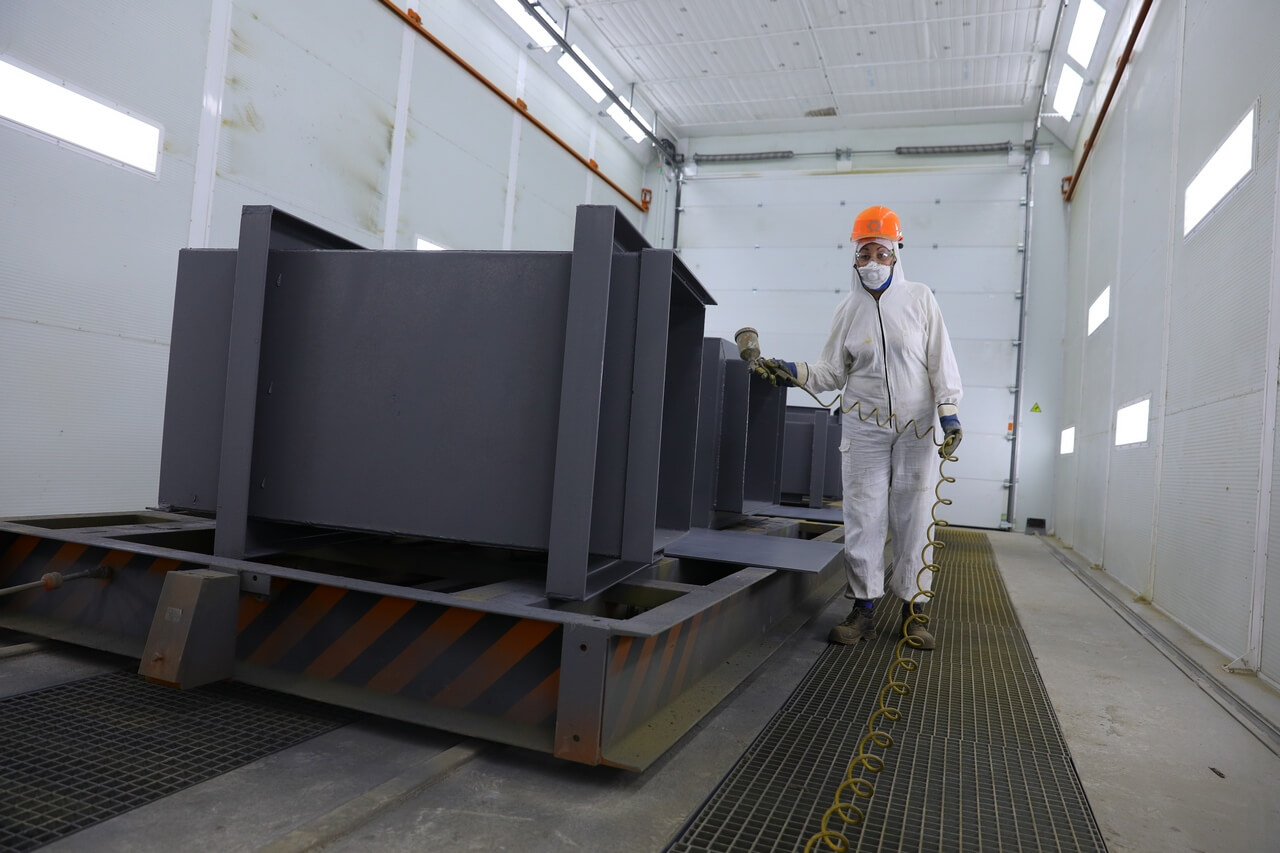

RTK – це простий і надійний варіант доставки деталей для обробки в промислові фарбувальні, сушильні та дробоструменеві камери. Усі електричні установки винесені за межі приміщень із вибухонебезпечним чи пожежонебезпечним середовищем, що дозволяє використовувати візок у приміщеннях категорії «А». Управління здійснюється за допомогою бездротового пульта по радіоканалу з радіусом дії 100 метрів, а також дублюючого стаціонарного кнопкового поста, змонтованого в шафі управління. Стандартна ширина колії – 1520 мм, але можливе виготовлення під будь-який розмір у вказаному діапазоні.

Застосування в промислових процесах

Візок та інше обладнання застосовується на таких технологічних ділянках:

  • камери фарбувально-сушильні;
  • камери миття та знежирення;
  • приміщення підготовки до фарбування та ґрунтовки;
  • камери абразивоструменевого очищення виробів;
  • будь-які інші технологічні ділянки виробництва.

Переваги рейкового візка RTK

  1. Значно підвищує швидкість обробки габаритних виробів;
  2. Створює безпечні умови праці для робітників;
  3. Забезпечує можливість обробки великогабаритних виробів знизу;
  4. Підвищує ефективність роботи малярних та інших виробничих ділянок.

Додаткові опції та адаптація

Рейковий транспортувальний візок RTK може бути дооснащений пристроями безпеки – кінцевими вимикачами та світлозвуковою сигналізацією. За індивідуальним проєктом передбачається оснащення додатковим обладнанням для транспортування виробів: кантувальними пристроями, поворотними столами, адаптерами, бортами платформи тощо. Для цього елементи каркаса проектуються з урахуванням закладних деталей під такі пристрої, що забезпечує гнучкість у використанні. Дзвоніть або залишайте заявку, щоб наші фахівці надали вам вичерпну консультацію щодо рейкового візка RTK!

Комплект поставки:

  • Рейковий візок
  • Привід рейкового візка з моторредуктором
  • Блок роликів
  • Канат сталевий
  • Комплект з’єднувальних елементів
  • Комплект кріпильних елементів
  • Пульт керування

ТЕХНІЧНІ ПАРАМЕТРИ РЕЙКОВОГО ВІЗКА

Параметр РТК-10-3 РТК-10-6 РТК-20-3 РТК-20-6 РТК-30-3 РТК-30-6
Габаритні розміри візка, м 3х2,3х0,5 6х2,3х0,5 3х2,3х0,5 6х2,3х0,5 3х2,3х0,5 6х2,3х0,5
Вантажопід’ємність, т 10 10 20 20 30 30
Швидкість руху візка, м/хв 5-20* 5-20* 5-20* 5-20* 5-20* 5-20*
Споживання електроенергії, кВт/год 1,5 1,5 2,2 2,2 4,0 4,0
Електроживлення 3 фази, 380 В, 50 Гц 3 фази, 380 В, 50 Гц 3 фази, 380 В, 50 Гц 3 фази, 380 В, 50 Гц 3 фази, 380 В, 50 Гц 3 фази, 380 В, 50 Гц
