Мобильная окрасочно-сушильная камера: серия MKFS
Проверьте, подходит ли вам это оборудование ИИ-консультант задаст несколько вопросов о вашей задаче

Мобильная окрасочно-сушильная камера: серия MKFS

Под заказ

Серия MKFS — мобильные окрасочно-сушильные камеры с раздвижной кабиной для нанесения и сушки покрытий на крупногабаритных изделиях в условиях ограниченного производственного пространства. В сложенном состоянии кабина занимает минимум места, а раскладывается двумя работниками вручную за 2–3 минуты без специальной техники. Нагрев воздуха до 60 °C позволяет красить и сушить в одной камере.


Раздвижная кабина, экономия площадиПодача кран-балкой, погрузчиком или тележкойОкраска и сушка до 60 °CРециркуляция при сушкеНегорючие материалы, автоматические блокировки

Тип продукта: Мобильная покрасочно-сушильная камера
Серия: MKFS
Сфера применения: Крупногабаритные изделия
Доступні кредити 5-7-9% Національний кешбек
Державна підтримка: фінансування та кешбек
Цена от
1 057 800 грн.
Скачать брошюру Скачать полный каталог Скачать опросный лист

Мобильные окрасочно-сушильные камеры серии MKFS предназначены для нанесения и сушки грунтов, красок, эмалей и лаков на крупногабаритных изделиях — деталях машин, металлоконструкциях, промышленном оборудовании — в условиях ограниченного производственного пространства. Ключевое отличие серии — раздвижная кабина: в сложенном состоянии она занимает минимум места, а раскладывается двумя работниками вручную за 2–3 минуты без специальной техники.

Изделия подаются в рабочую зону кран-балкой, автопогрузчиком или тележкой. Термовентиляционный шкаф поддерживает температуру до 60 °C, поэтому окраска и сушка выполняются в одной камере, а время сушки и простои сокращаются.

Детали машинМеталлоконструкцииПромышленное оборудование

Как устроена камера

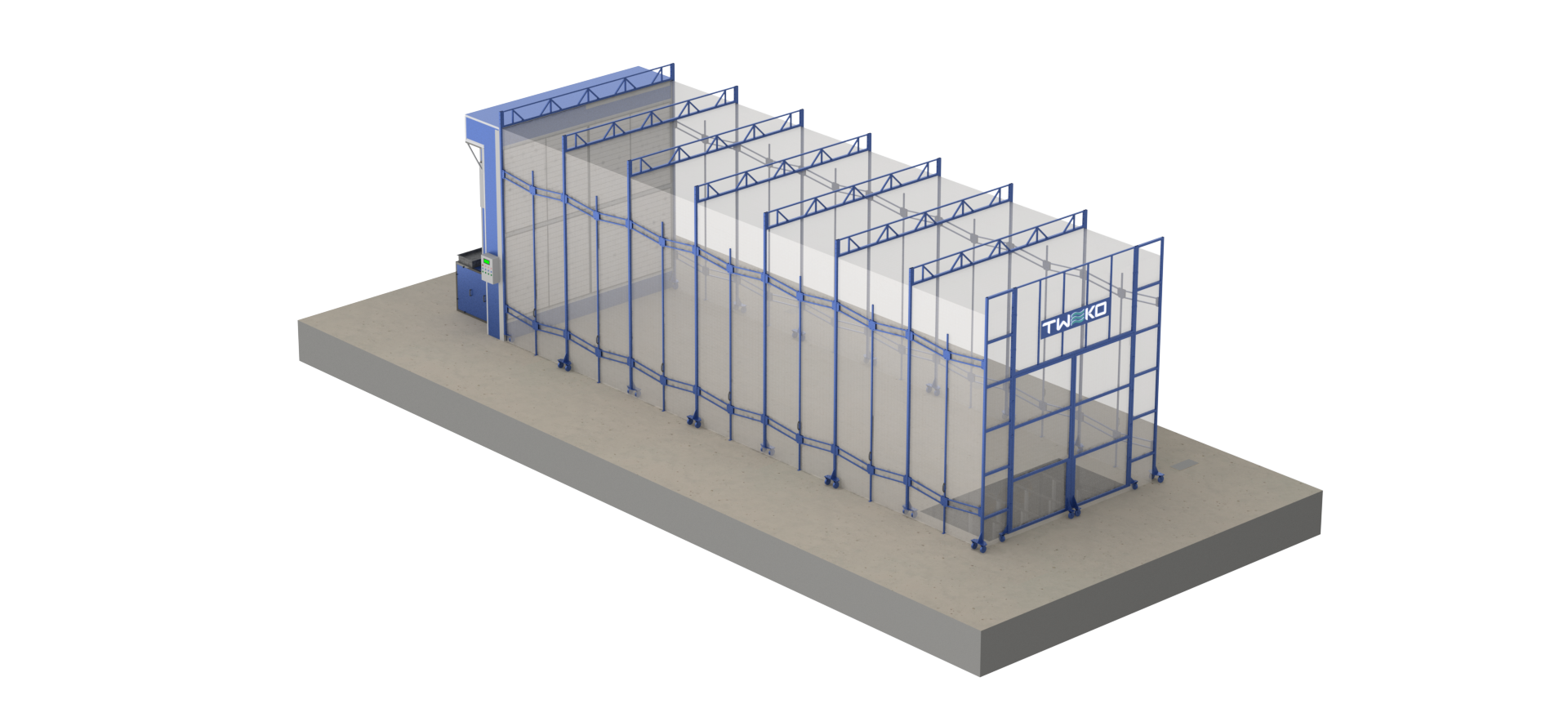

Кабина — портальная раздвижная конструкция из профильных стальных труб и уголков, обшитая износостойкой негорючей тканью и смонтированная на колёсах. Задняя стационарная стена выполнена из сэндвич-панелей, а термовентиляционный шкаф устанавливается стационарно в торцевой части камеры. В сложенном состоянии кабина освобождает производственную площадь для других операций.

6,4–15длина рабочей зоны, м

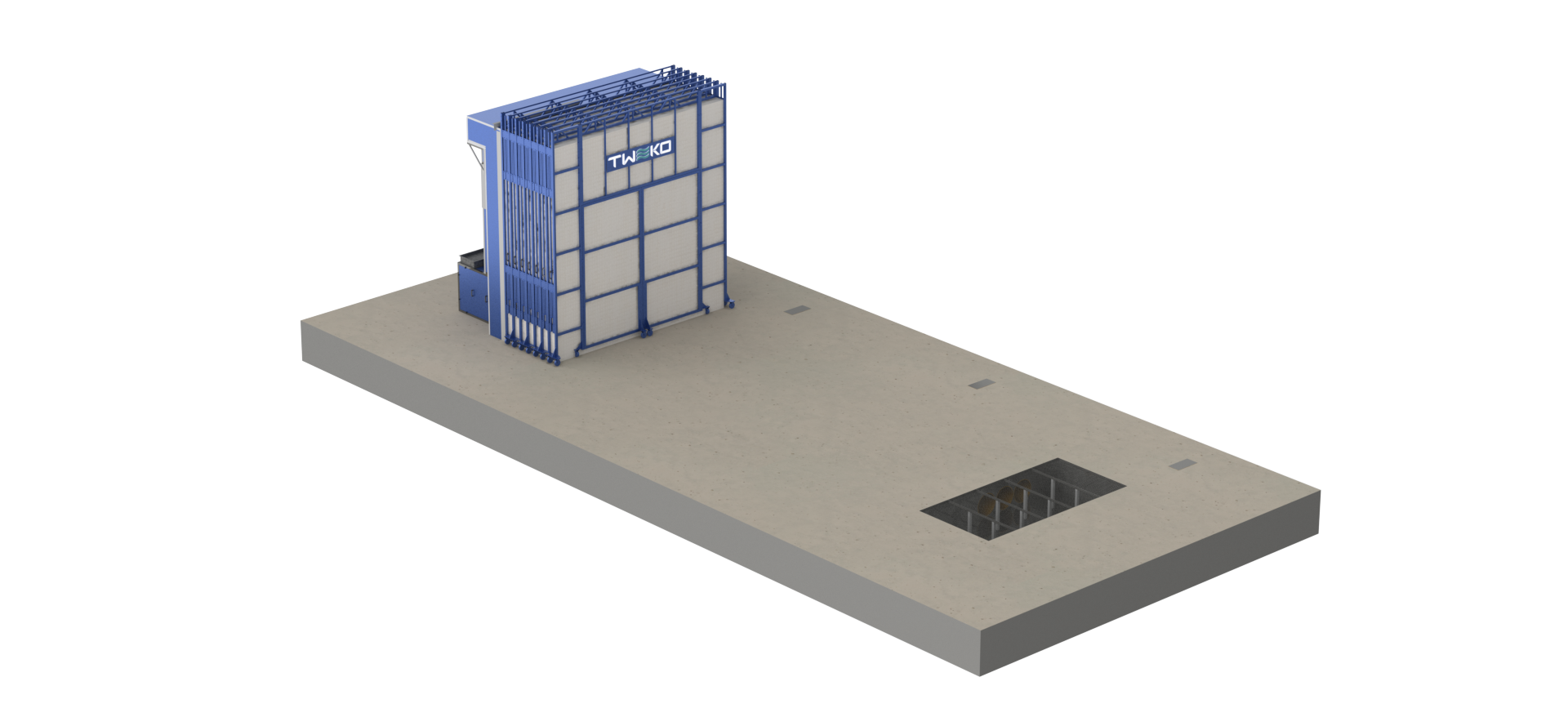

3,3–4длина камеры в сложенном виде, м
12 000–30 000производительность по воздуху, м³/ч
16–60температура воздуха, °C

Шиберные устройства подачи, выброса и рециркуляции с пневмоприводами переключают режимы работы, а их положение контролируется с пульта управления.

Микроклимат и движение воздуха

Карманные фильтры G4Приточная установка и нагревРабочая зонаЛабиринтные фильтры и PaintStopВытяжная установка

Приточно-вытяжная вентиляция создаёт в рабочей зоне избыточное давление, которое изолирует её от пыли и загрязнений цеха, поэтому окрашенные поверхности остаются чистыми. Лакокрасочный распыл удаляет и задерживает система вытяжной вентиляции и фильтрации. Равномерный поток воздуха создаёт комфортные условия труда для маляра и ускоряет высыхание покрытия.

Отработанный воздух проходит двухуровневую сухую фильтрацию со степенью очистки не ниже 95 % (класс EU4): картонные лабиринтные фильтры с накопительной способностью пигмента до 16 кг/м² и синтетические стекловолоконные фильтры PaintStop.

Режимы работы

Окраска

Шиберы подачи и выброса открыты, рециркуляция закрыта, поэтому воздух постоянно обновляется.

Продувка

В течение 10–15 минут удаляются испарения лакокрасочных материалов; воздухообмен и температура остаются как в режиме окраски.

Сушка

Пульт автоматически прикрывает шиберы подачи и выброса примерно до 10 %. Этого достаточно, чтобы не допустить взрывоопасной концентрации паров, а нагретый воздух рециркулирует для экономии энергии.

Охлаждение

После сушки камера автоматически открывает подачу и выброс и закрывает рециркуляцию, охлаждая изделие и рабочую зону.

Конструкция

  • Кабина — портальная раздвижная сварная конструкция из профильных стальных труб и уголков, обшитая износостойкой негорючей тканью, на колёсах; задняя стационарная стена из сэндвич-панелей. Кабину раскладывают и складывают двое работников вручную, без специальной техники.
  • Ворота — двустворчатые, расстёгивающиеся.
  • Термовентиляционный шкаф — центробежная приточная вентиляционная установка с электродвигателем на виброгасящей раме, теплообменник из нержавеющей стали с дизельной или газовой горелкой (на выбор заказчика, также возможен электрический теплообменник), карманные фильтры класса G4 (EU4), шиберные устройства с пневмоприводами.
  • Вытяжная вентиляция — центробежная вытяжная установка с электродвигателем на виброгасящей раме, соединённая с вентиляционным каналом выброса в торцевой стене. Установку можно разместить за камерой или за пределами помещения; система оснащена быстросменными рамками фильтров.
  • Фильтрация отработанного воздуха — двухуровневая сухая фильтрация со степенью очистки не ниже 95 %: картонные лабиринтные фильтры (накопительная способность пигмента до 16 кг/м², эффективность 87 %) и стекловолоконные фильтры PaintStop (до 3,5 кг/м², эффективность 91 %).
  • Освещение — комплекты потолочных и боковых светильников 2 × 18 Вт для равномерного освещения рабочей зоны.
  • Пульт управления — автоматика, задающая режимы работы и контролирующая синхронную работу всех узлов: датчики контроля давления, реле времени, главный выключатель, выключатель освещения, счётчик рабочего времени.

Безопасность

  • Камера соответствует международным стандартам безопасности и государственным нормам охраны труда.
  • Кабина и комплекс изготовлены из негорючих материалов.
  • Вентиляторы и основные элементы вентиляционной системы — во взрывозащищённом исполнении.
  • Система автоматической блокировки исключает подачу сжатого воздуха на распылители, если вентиляция остановилась.
  • Дополнительно камеру можно оснастить системой автоматического определения и удаления взрывоопасной концентрации лакокрасочных туманов.

Индивидуальная конфигурация

При необходимости камеру изготавливают по индивидуальному техническому заданию. Дополнительно её можно дополнить системой плавного регулирования воздушного потока на базе частотных преобразователей (до 40% экономии электроэнергии), комплектом пневматического оборудования для окраски, блоком очистки отработанного воздуха с активированным углём и рельсовой транспортной тележкой для перемещения изделий между участками.

Нужна камера под ваш проект?

Рассчитаем конфигурацию под ваши изделия и условия малярного участка.

Комплект поставки камер серии MKFS

Для базовой комплектации*

Компонент Количество
Конструкция
Раздвижная кабина из профильных стальных труб и уголков, обшитая тентовым материалом, на колёсах 1 компл
Задняя стационарная стена из сэндвич-панелей 1 компл
Расстёгивающиеся ворота 1 шт
Освещение
Комплект потолочных светильников, 2 × 18 Вт 1 компл
Комплект боковых светильников, 2 × 18 Вт 1 компл
Тепловая система
Дизельная или газовая горелка 1 шт
4-ходовой теплообменник из нержавеющей стали 1 шт
Вентиляция
Центробежная вентиляционная установка с электродвигателем 1 шт
Вентиляционный канал выброса (стена с фильтром) 1 компл
Фильтрация
Система фильтрации подачи воздуха 1 компл
Комплект фильтров выброса, подачи и предварительных 1 компл
Комплект рамок фильтров выброса 1 компл
Управление
Пульт управления с системами автоматики и контроля 1 шт

* Комплектация рассчитана для базовой конфигурации. Состав может изменяться в зависимости от технического задания заказчика.

Технические характеристики камер серии MKFS

Для базовой комплектации*

Параметр MKFS-6 MKFS-9 MKFS-11 MKFS-13 MKFS-15
Размеры**
Внешние габаритные размеры в разложенном виде (Д×Ш×В), м 8,5 × 4,1 × 3,1 10,5 × 4,6 × 4,1 13 × 5,1 × 5,1 15 × 5,1 × 5,1 17,1 × 5,1 × 5,1
Внешние габаритные размеры в сложенном виде (Д×Ш×В), м 3,3 × 4,1 × 3,1 3,6 × 4,6 × 4,1 3,7 × 5,1 × 5,1 4 × 5,1 × 5,1 4 × 5,1 × 5,1
Внутренние размеры рабочей зоны (Д×Ш×В), м 6,4 × 4 × 3 8,55 × 4,5 × 4 10,8 × 5 × 5 12,9 × 5 × 5 15 × 5 × 5
Ворота двустворчатые, расстёгивающиеся (Ш×В), мм 3 000 × 2 800 3 500 × 3 500 4 000 × 4 500 4 000 × 4 500 4 000 × 4 500
Вентиляция
Производительность по воздуху, м³/ч 12 000 18 000 23 000 26 000 30 000
Скорость воздушного потока внутри камеры, м/с 0,28 0,28 0,26 0,26 0,28
Температура воздуха, °C 16–60
Мощность приточной вентиляционной установки, кВт 4 5,5 7,5 11 15
Мощность вытяжной вентиляционной установки, кВт 3 4 7,5 7,5 15
Нагрев воздуха***
Тепловая мощность дизельной горелки, кВт 40–85 80–160 80–200 115–310 115–310
Расход дизельного топлива, кг/ч 3,4–7,2 7–13 7–13 8,6–26 8,6–26
Тепловая мощность газовой горелки, кВт 35–85 60–170 85–200 95–300 95–300
Расход природного газа, ст. м³/ч 3,7–8,9 6,4–18 6,4–18 10–32 10–32
Потребляемая мощность электрического теплообменника, кВт 90 99 120 150 180
Электроэнергия
Потребляемая мощность (без электрического теплообменника), кВт 8 10 14 16 20
Электропитание 3 фазы, 380 В, 50 Гц

* Характеристики приведены для базовой комплектации. При необходимости камеру изготавливают по индивидуальному техническому заданию.
** Внешние габариты камеры зависят от типа и размещения вентиляционной установки.
*** Расход топлива зависит от температуры наружного воздуха. Нагрев воздуха осуществляется газовой или дизельной горелкой либо электрическим теплообменником — на выбор заказчика.
