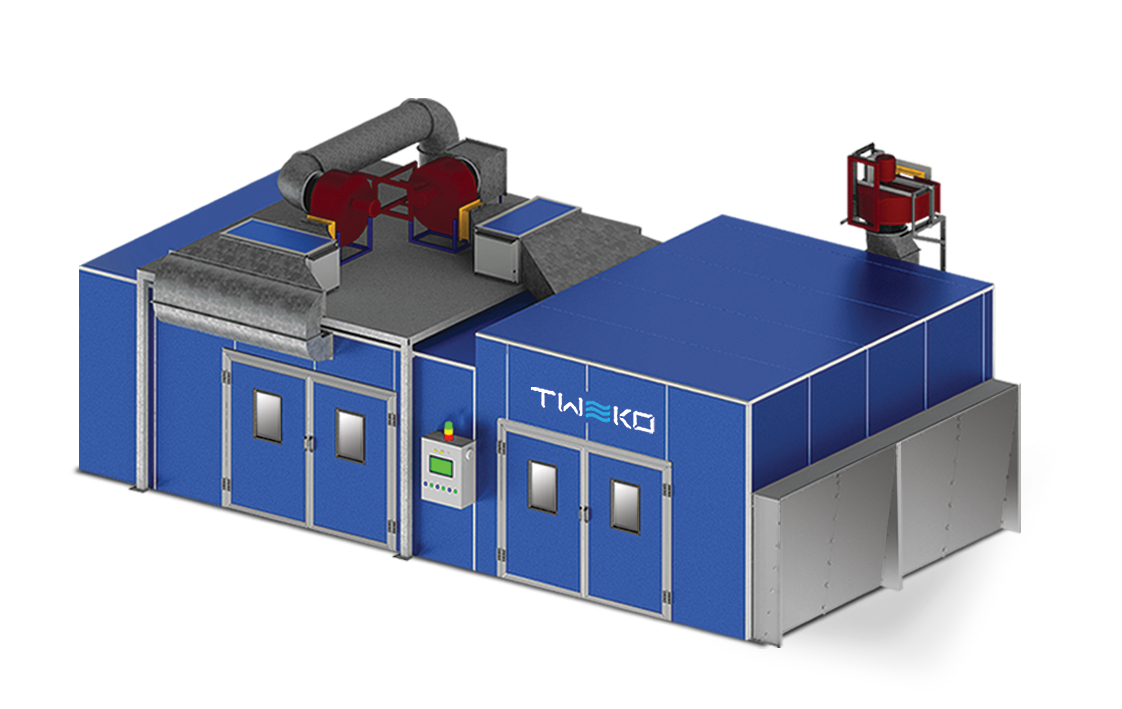

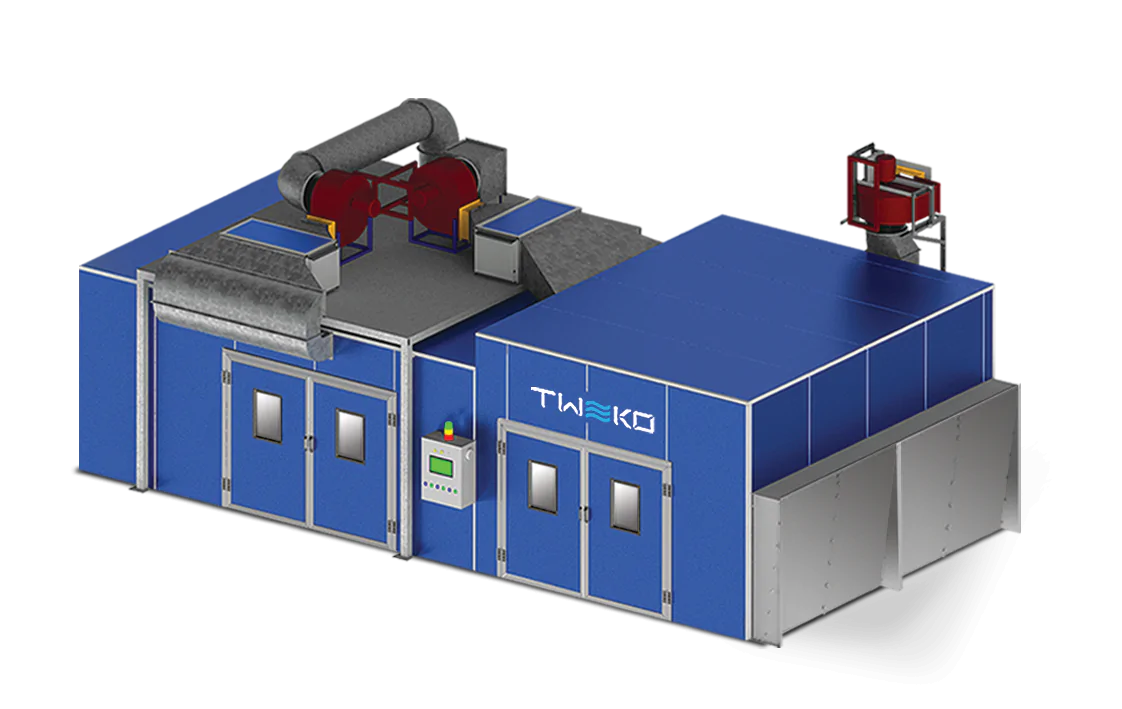

Покрасочный комплекс: серия FSC
Под заказ
Серия FSC — окрасочно-сушильные комплексы из двух камер, окраски и сушки, которые работают независимо друг от друга и соединены откатными воротами. Вытяжной шкаф встроен в боковую стену камеры окраски, поэтому комплекс не требует приямка и устанавливается на любой ровный пол. Для изделий из дерева, стекла, пластика и металла.
Две независимые камеры в одном комплексеБез приямка и напольных каналовФильтрация EU5 и избыточное давлениеНагрев: дизель, газ, вода или электричествоРазрешение Гоструда
Окрасочно-сушильный комплекс серии FSC предназначен для создания оптимального микроклимата при нанесении и сушке лакокрасочного покрытия на изделиях из дерева, стекла, пластика, металла и других материалов. Ключевое отличие серии — две камеры, которые могут работать независимо друг от друга: камера окраски и камера сушки, каждая с собственной вентиляцией, нагревом и освещением.
Комплекс разработан в соответствии с европейскими стандартами охраны труда. Он создаёт оптимальные условия для работы оператора, улучшает качество нанесения лакокрасочного покрытия и повышает производительность малярного участка.
Изделия из дереваИзделия из стеклаИзделия из пластикаИзделия из металла
Как устроен комплекс
Камеры соединены общей стеной с откатными воротами 1200 × 2000 мм, поэтому изделия перемещаются непосредственно из камеры окраски в камеру сушки. Каждая камера также имеет собственные въездные ворота 2400 × 2000 мм.
Камера окраски
Длина 4 м, температура 16–24 °C. Для нанесения покрытия: имеет приточную и вытяжную вентиляцию, работает с избыточным давлением, оснащена вытяжным шкафом, встроенным в боковую стену.
Камера сушки
Длина 6 м, температура 16–30 °C. Для высыхания покрытия: имеет собственную вытяжную вентиляционную установку, потолочные фильтры и источник нагрева.
Вытяжной шкаф АСС-2,5 встроен в боковую стену камеры окраски. Поэтому комплексу не нужны приямок и напольные каналы: он устанавливается на любой ровный пол без дополнительных затрат на подготовительные работы. Объединение обеих камер в один функциональный комплекс значительно повышает скорость и качество окраски и даёт безупречный результат с минимальными затратами времени.
Микроклимат и движение воздуха
Предварительные фильтрыПриточная установка и теплообменникПотолочные фильтры EU5Камера окраскиВытяжной шкаф АСС-2,5, фильтры EU3
Основа безупречного покрытия — чистый воздух. Приточная вентиляция с многоступенчатой фильтрацией класса EU5 обеспечивает постоянный равномерный поток воздуха, подогретого до заданной температуры. Фильтры эффективно задерживают пыль и мелкодисперсные частицы, которые могут попасть в камеру из окружающей среды, и обеспечивают максимальную чистоту воздуха в зоне нанесения покрытия.
Избыточное давление, создаваемое точно рассчитанной работой приточной и вытяжной вентиляции, не даёт пыли проникнуть в чистую зону снаружи. Одновременно вытяжной шкаф с двухступенчатой сухой фильтрацией класса EU3 быстро удаляет лакокрасочный туман и очищает отработанный воздух во время окраски. Заслонка в камере окраски позволяет вручную регулировать давление воздуха, а измерители давления в обеих камерах дают оператору возможность постоянно его контролировать.
Конструкция
Стены — сэндвич-панели толщиной 50 мм с пожаробезопасным наполнителем.
Ворота — въездные ворота 2400 × 2000 мм в каждой камере и смежные откатные ворота 1200 × 2000 мм между камерами.
Вентиляция — камера окраски оснащена центробежной приточной вентиляционной установкой с электродвигателем; отработанный воздух удаляется через встроенный вытяжной шкаф АСС-2,5 с комплектом рамок фильтров выброса. Камера сушки имеет собственную вытяжную вентиляционную установку.
Фильтрация — обе камеры имеют потолочную конструкцию с рамками фильтров и полный набор предварительных фильтров, фильтров подачи и выброса.
Нагрев воздуха — каждая камера имеет собственный источник нагрева, который выбирается под условия предприятия: дизельная или газовая горелка с 4-ходовым теплообменником из нержавеющей стали, водяной воздухонагреватель или электрический теплообменник.
Контроль давления — заслонка ручного регулирования давления воздуха в камере окраски, измерители давления в обеих камерах.
Освещение — энергосберегающие потолочные LED-светильники T8 (4 × 18 Вт, 1200 мм), по 4 в каждой камере.
Пульт управления — единый пульт с системами автоматики и контроля для всего комплекса.
Вентиляционные установки — изготовлены ведущим украинским производителем.
Безопасность
Комплекс разработан в соответствии с европейскими стандартами охраны труда. Оборудование имеет разрешение Гоструда на применение на территории Украины.
Комплекс изготовлен из негорючих материалов.
Взрывозащищённое исполнение вентиляторов и основных элементов вентиляционной системы.
Система автоматической блокировки исключает возможность подачи краски или сжатого воздуха в распылительные устройства в случае прекращения работы вентиляции.
Дополнительно комплекс может быть оснащён газосигнализатором довзрывной концентрации и системой автоматического пожаротушения.
Подготовка площадки и подключение
Комплекс не требует приямка и напольных каналов и устанавливается на любой ровный пол. Воздуховоды выброса, напольное хозяйство, подвод энергоносителей и коммуникаций (электроэнергии, сжатого воздуха), а также заземление камеры не входят в комплект поставки и объём монтажных работ, но могут быть выполнены по отдельному договору.
Изготовление под заказ
Источник нагрева и состав дополнительного оборудования комплекса FSC подбираются под условия предприятия заказчика: сэндвич-панели 100 мм для лучшей теплоизоляции и установки на открытом пространстве, дополнительные настенные светильники, комплект пневматического оборудования для окраски, частотные преобразователи, блок очистки воздуха с активированным углём, вытяжной шкаф с гидрофильтром вместо сухой фильтрации.
Срок разработки конструкторской документации — до 20 рабочих дней, срок изготовления — до 40 рабочих дней, монтажные и пусконаладочные работы — до 20 рабочих дней. Гарантийный срок — 12 месяцев.
Нужен комплекс под ваш проект?
Рассчитаем конфигурацию под ваши изделия и условия площадки.
Комплект поставки окрасочно-сушильного комплекса FSC
Для базовой комплектации*
Компонент
Камера окраски
Камера сушки
Конструкция
Комплект стеновых панелей толщиной 50 мм
1 компл
1 компл
Въездные ворота
1 шт
1 шт
Смежные откатные ворота
1 шт
Освещение
Потолочные светильники LED T8, 1200 мм, 4×18 Вт
4 шт
4 шт
Тепловая система
Дизельная или газовая горелка, электрический теплообменник или водяной воздухонагреватель
1 шт
1 шт
4-ходовой теплообменник из нержавеющей стали
1 шт
1 шт
Вентиляция
Центробежная приточная вентиляционная установка с электродвигателем
1 шт
1 шт
Заслонка ручного регулирования давления воздуха в кабине
1 шт
—
Вытяжной вентиляционный шкаф АСС-2,5
1 компл
—
Фильтрация
Комплект фильтров выброса, подачи и предварительных
1 компл
1 компл
Потолочная конструкция с комплектом рамок потолочных фильтров
1 компл
1 компл
Комплект рамок фильтров выброса
1 компл
—
Управление
Пульт управления с системами автоматики и контроля
1 компл
Измеритель давления в кабине камеры
1 шт
1 шт
* Комплектация рассчитана для базовой конфигурации. Состав может изменяться в зависимости от технического задания заказчика.
Технические характеристики окрасочно-сушильного комплекса FSC
Для базовой комплектации*
Параметр
Камера окраски
Камера сушки
Размеры
Внешние габаритные размеры комплекса (Д×Ш×В), м
10,2 × 5,5 × 3
Внутренние размеры камеры (Д×Ш×В), м
4 × 4 × 2,6
6 × 4 × 2,6
Въездные ворота (Ш×В), мм
2 400 × 2 000
2 400 × 2 000
Смежные откатные ворота между камерами (Ш×В), мм
1 200 × 2 000
Вентиляция
Производительность по воздуху, м³/ч
8 000
6 000
Скорость воздушного потока внутри камеры, м/с
0,25
—
Температура воздуха (задаётся оператором), °C
16–24
16–30
Мощность приточной вентиляционной установки, кВт
4
—
Мощность вытяжной вентиляционной установки, кВт
4
3
Нагрев воздуха**
Тепловая мощность дизельной горелки, кВт
60–118
30–60
Расход дизельного топлива, кг/ч
5,1–10
2,5–5,1
Тепловая мощность газовой горелки, кВт
52–103
30–60
Расход природного газа, ст. м³/ч
6,4–12,7
3,7–7,4
Тепловая мощность водяного воздухонагревателя (при 70/50 °C), кВт
91
60
Максимальный расход теплоносителя на калорифер (при 90/70 °C), м³/ч
4
2,4
Потребляемая мощность электрического теплообменника, кВт
23–69
18–54
Электроэнергия
Потребляемая мощность (без электрического теплообменника), кВт
12,5
5
Электропитание
3 фазы, 380 В, 50 Гц
* Характеристики приведены для базовой комплектации. Информацию о полном комплекте поставки можно получить у менеджера отдела продаж. ** Объём потребления энергоресурсов зависит от температуры наружного воздуха.
В октябре 2011 года TWEKO разработала и установила комплекс окрашивания для ООО «Неопол» в Киеве....
