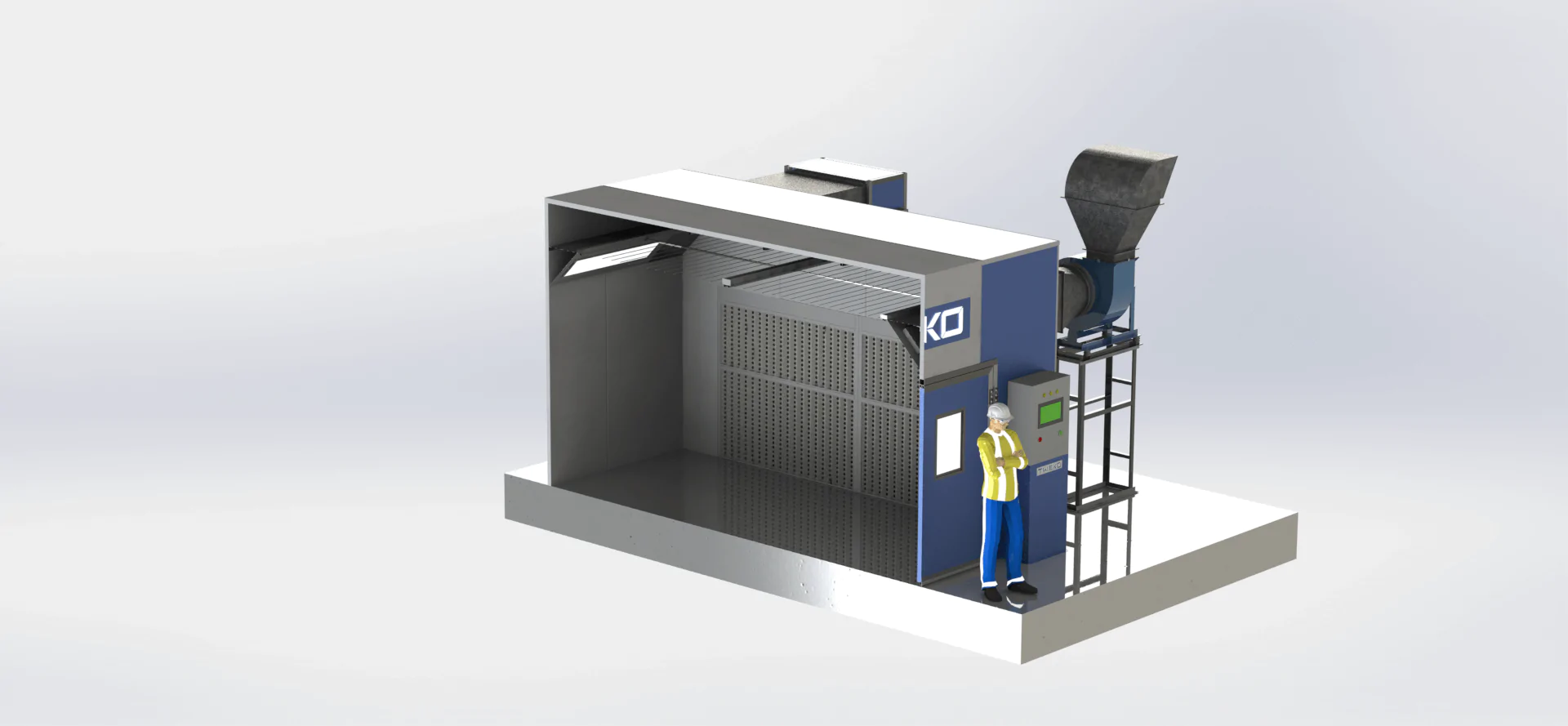

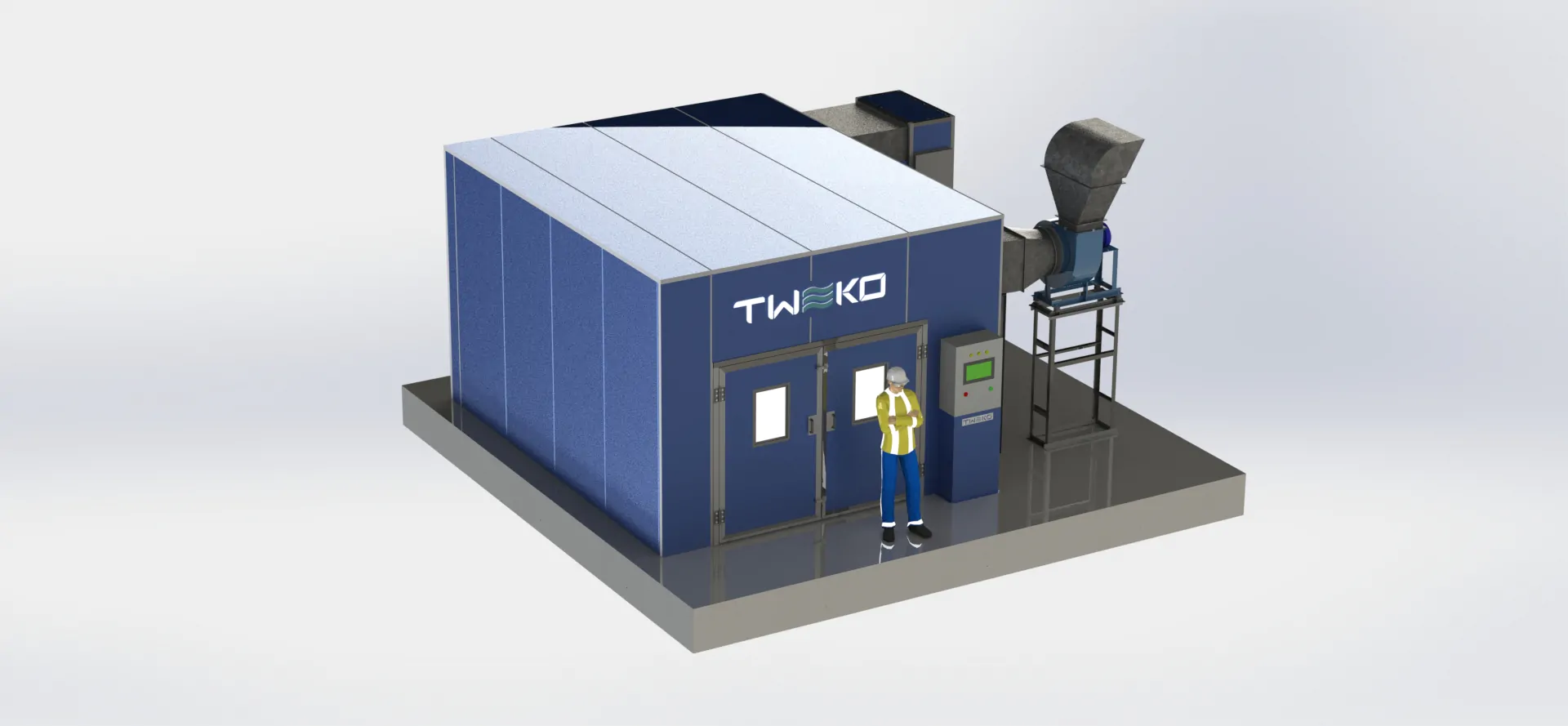

Фарбувальна камера: серія KF
Під замовлення
Серія KF — універсальні фарбувальні камери різних типорозмірів для нанесення захисних і декоративних покриттів на вироби з металу, дерева, пластику та інших матеріалів. Збалансована вентиляція з фільтрацією EU5 і EU3 та автоматичне керування на базі PLC забезпечують стабільну якість покриття і безпечні умови роботи оператора.
Фільтрація EU5 і EU3, надлишковий тискНагрів: дизель, газ, вода або електрикаАвтоматичний цикл на базі PLCLED-освітлення від 800 люксЄвропейські стандарти охорони праці
Тип продукції:
Фарбувальні камери
Галузь:
Для автосервісу Для металоконструкцій Для жд вагонів Для оборонної техніки Для сільгосптехніки
Фарбувальні камери серії KF призначені для нанесення захисних і декоративних лакофарбових покриттів на вироби з металу, дерева, пластику та інших матеріалів. Ключова відмінність серії — універсальність: кілька типорозмірів, вибір джерела нагріву та сумісність із широким спектром лакофарбових матеріалів, зокрема ґрунтами, фарбами, емалями, лаками та матеріалами на водній основі.
Камера розроблена відповідно до європейських стандартів з охорони праці. Вона створює оптимальні умови для роботи оператора та підвищує ефективність малярної ділянки на заводах, у майстернях з металообробки, на меблевому виробництві та в автосервісах.
Металообробка та металоконструкціїМеблеве виробництвоАвтосервіс і спецтехнікаВироби з пластику
Як влаштована камера
Кабіна виготовлена із сендвіч-панелей з пожежобезпечним наповнювачем — мінеральною ватою, а герметичні ворота з периферійним ущільненням допомагають підтримувати стабільну температуру всередині камери. Вибухобезпечне світлодіодне освітлення забезпечує не менше 800 люкс, що дозволяє точно оцінювати якість нанесеного покриття.
4–6довжина робочої зони, м
8 000–13 000продуктивність по повітрю, м³/год
0,28швидкість потоку в робочій зоні, м/с
16–24температура повітря, °C
Програмований логічний контролер (PLC) автоматично виконує повний цикл — фарбування, продувку та охолодження — відповідно до температурно-часових режимів, заданих оператором, і мінімізує витрати електроенергії.
Мікроклімат і рух повітря
Попередні фільтриПрипливна установка і теплообмінникСтельові фільтри EU5Робоча зонаВитяжна шафа, фільтри EU3
Збалансована вентиляція створює безперервний потік чистого повітря через робочу зону. Надлишковий тиск перешкоджає потраплянню пилу та інших забруднень ззовні, а витяжна система з фільтрацією видаляє лакофарбовий туман і надлишки розпилу з робочої зони та запобігає їх поширенню в навколишнє середовище. Це захищає свіжопофарбовані поверхні та забезпечує стабільну якість покриття.
Залежно від комплектації система підготовки повітря використовує чотириходовий теплообмінник із нержавіючої сталі з дизельним або газовим пальником, водяний калорифер або електронагрівач для підтримання потрібної температури процесу. Датчики тиску контролюють забрудненість фільтрів, повітряний потік у каналах і роботу вентиляторів.
Конструкція
Кабіна — сендвіч-панелі товщиною 60 мм з пожежобезпечним наповнювачем — мінеральною ватою.
Ворота — вхідні ворота 2 400 × 2 000 мм, герметичні, з периферійним ущільненням.
Вентиляція — відцентрові припливна та витяжна вентиляційні установки з електродвигунами, витяжна вентиляційна шафа АСС-2,5 і заслінка ручного регулювання повітряного тиску в кабіні.
Фільтрація — багатоступенева фільтрація припливного повітря класу EU5 зі стельовим конструктивом і рамками фільтрів, двоступенева суха фільтрація витяжного повітря класу EU3.
Нагрів повітря — чотириходовий теплообмінник із нержавіючої сталі з дизельним або газовим пальником, водяний калорифер або електричний теплообмінник, на вибір замовника.
Освітлення — вибухобезпечні стельові LED-світильники 4 × 18 Вт, освітленість не менше 800 люкс.
Пульт керування — програмований логічний контролер (PLC), терморегулятор, датчики тиску й температури, лічильник мотогодин і реле часу.
Безпека
Камера розроблена відповідно до європейських стандартів з охорони праці.
Камера виготовлена з негорючих матеріалів.
У режимі фарбування повітря в камері повністю оновлюється, що запобігає утворенню вибухонебезпечних концентрацій легкозаймистих речовин.
Вибухозахищене виконання вентиляторів і основних елементів вентиляційної системи.
Система автоматичного захисного блокування вимикає подачу фарби або стисненого повітря до фарбувальних пристроїв у разі зупинення роботи вентиляції.
Додатково камера може бути обладнана газосигналізатором довибухової концентрації та системою автоматичного пожежогасіння.
Індивідуальна конфігурація
Типорозмір, джерело нагріву та склад додаткового обладнання підбираються під умови підприємства замовника: частотні перетворювачі (до 40% економії електроенергії), сендвіч-панелі 100 мм для кращої теплоізоляції та встановлення на відкритому просторі, додаткові герметичні настінні світильники, комплект пневматичного обладнання для фарбування, блок очищення повітря з активованим вугіллям, витяжна шафа з гідроекраном AS Hydro замість сухої фільтрації.
Потрібна камера під ваш проєкт?
Розрахуємо конфігурацію під ваші вироби та умови малярної ділянки.
Комплект поставки камер серії KF
Для базової комплектації*
Компонент
KF-4
KF-5
KF-6
Конструкція
Комплект стінових панелей товщиною 60 мм
1 компл
Вхідні ворота
1 шт
Стельовий конструктив з комплектом рамок фільтрів стелі
1 компл
Освітлення
Стельові світильники, 4 × 18 Вт
4 шт
6 шт
8 шт
Теплова система
Дизельний або газовий пальник, електричний теплообмінник чи водяний повітрянагрівач
1 шт
4-ходовий теплообмінник із нержавіючої сталі
1 шт
Вентиляція
Відцентрова припливна вентиляційна установка з електродвигуном
1 шт
Відцентрова витяжна вентиляційна установка з електродвигуном
1 шт
Витяжна вентиляційна шафа АСС-2,5
1 компл
1 компл
2 компл
Заслінка ручного регулювання повітряного тиску в кабіні
1 шт
Фільтрація
Комплект фільтрів викиду, подачі та попередніх
1 компл
Керування
Пульт керування з системами автоматики і контролю
1 шт
Вимірювач тиску в кабіні камери
1 шт
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики камер серії KF
Для базової комплектації*
Параметр
KF-4
KF-5
KF-6
Розміри**
Зовнішні габаритні розміри (Д×Ш×В), м
4,1 × 4,3 × 3
5,1 × 5,3 × 3
6,1 × 6,3 × 3
Внутрішні розміри камери (Д×Ш×В), м
4 × 3 × 2,6
5 × 4 × 2,6
6 × 5 × 2,6
Вхідні ворота (Ш×В), мм
2 400 × 2 000
Вентиляція
Продуктивність по повітрю, м³/год
8 000
9 000
13 000
Швидкість повітряного потоку в робочій зоні, м/с
0,28
Температура повітря (задається оператором), °C
16–24
Потужність припливної вентиляційної установки, кВт
4
4
5,5
Потужність витяжної вентиляційної установки, кВт
4
4
2 × 3
Нагрів повітря***
Теплова потужність дизельного пальника, кВт
40–85
60–118
80–160
Споживання дизельного палива, кг/год
3,4–7,2
5,1–10
7–13
Теплова потужність газового пальника, кВт
35–85
52–103
60–170
Споживання природного газу, ст. м³/год
6,4–12,7
6,4–12,7
6,4–18
Теплова потужність водяного повітрянагрівача (при 90/70 °C), кВт
84
91
120
Максимальна витрата теплоносія на калорифер (при 90/70 °C), м³/год
3,9
4
5
Споживана потужність електричного теплообмінника, кВт
18–54
23–69
30–90
Електроенергія
Споживана потужність (без електричного теплообмінника), кВт
8
10
14
Електроживлення
3 фази, 380 В, 50 Гц
* Характеристики наведено для базової комплектації. Продуктивність камери значно зростає при використанні додаткових допоміжних вузлів. ** Зовнішні габарити камери залежать від типу та розміщення вентиляційної установки. *** Обсяг споживання палива залежить від температури зовнішнього повітря. Підігрів повітря може здійснюватися газовим або дизельним пальником, водяним повітрянагрівачем чи електричним теплообмінником, на вибір замовника.
