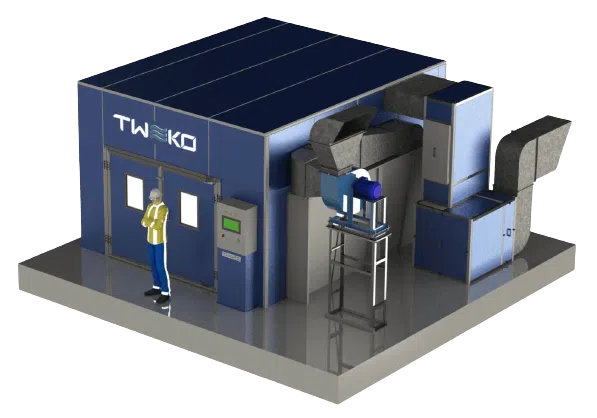

Камера покраски: Серия KF
Под заказ
Серия KF — универсальные окрасочные камеры различных типоразмеров для нанесения защитных и декоративных покрытий на изделия из металла, дерева, пластика и других материалов. Сбалансированная вентиляция с фильтрацией EU5 и EU3 и автоматическое управление на базе PLC обеспечивают стабильное качество покрытия и безопасные условия работы оператора.
Фильтрация EU5 и EU3, избыточное давлениеНагрев: дизель, газ, вода или электричествоАвтоматический цикл на базе PLCLED-освещение от 800 люксЕвропейские стандарты охраны труда
Тип продукции:
Покрасочные камеры
Отрасль:
Для автосервиса Для металлоконструкций Для жд вагонов Для оборонной техники Для сельхозтехники
Окрасочные камеры серии KF предназначены для нанесения защитных и декоративных лакокрасочных покрытий на изделия из металла, дерева, пластика и других материалов. Ключевое отличие серии — универсальность: несколько типоразмеров, выбор источника нагрева и совместимость с широким спектром лакокрасочных материалов, в том числе грунтами, красками, эмалями, лаками и материалами на водной основе.
Камера разработана в соответствии с европейскими стандартами охраны труда. Она создаёт оптимальные условия для работы оператора и повышает эффективность малярного участка на заводах, в мастерских по металлообработке, на мебельном производстве и в автосервисах.
Металлообработка и металлоконструкцииМебельное производствоАвтосервис и спецтехникаИзделия из пластика
Как устроена камера
Кабина изготовлена из сэндвич-панелей с пожаробезопасным наполнителем — минеральной ватой, а герметичные ворота с периферийным уплотнением помогают поддерживать стабильную температуру внутри камеры. Взрывобезопасное светодиодное освещение обеспечивает не менее 800 люкс, что позволяет точно оценивать качество нанесённого покрытия.
4–6длина рабочей зоны, м
8 000–13 000производительность по воздуху, м³/ч
0,28скорость потока в рабочей зоне, м/с
16–24температура воздуха, °C
Программируемый логический контроллер (PLC) автоматически выполняет полный цикл — окраску, продувку и охлаждение — в соответствии с температурно-временными режимами, заданными оператором, и минимизирует расход электроэнергии.
Микроклимат и движение воздуха
Предварительные фильтрыПриточная установка и теплообменникПотолочные фильтры EU5Рабочая зонаВытяжной шкаф, фильтры EU3
Сбалансированная вентиляция создаёт непрерывный поток чистого воздуха через рабочую зону. Избыточное давление препятствует попаданию пыли и других загрязнений снаружи, а вытяжная система с фильтрацией удаляет лакокрасочный туман и излишки распыла из рабочей зоны и предотвращает их распространение в окружающую среду. Это защищает свежеокрашенные поверхности и обеспечивает стабильное качество покрытия.
В зависимости от комплектации система подготовки воздуха использует четырёхходовой теплообменник из нержавеющей стали с дизельной или газовой горелкой, водяной калорифер или электронагреватель для поддержания нужной температуры процесса. Датчики давления контролируют загрязнённость фильтров, воздушный поток в каналах и работу вентиляторов.
Конструкция
Кабина — сэндвич-панели толщиной 60 мм с пожаробезопасным наполнителем — минеральной ватой.
Ворота — въездные ворота 2 400 × 2 000 мм, герметичные, с периферийным уплотнением.
Вентиляция — центробежные приточная и вытяжная вентиляционные установки с электродвигателями, вытяжной вентиляционный шкаф АСС-2,5 и заслонка ручного регулирования давления воздуха в кабине.
Фильтрация — многоступенчатая фильтрация приточного воздуха класса EU5 с потолочной конструкцией и рамками фильтров, двухступенчатая сухая фильтрация вытяжного воздуха класса EU3.
Нагрев воздуха — четырёхходовой теплообменник из нержавеющей стали с дизельной или газовой горелкой, водяной калорифер или электрический теплообменник, на выбор заказчика.
Освещение — взрывобезопасные потолочные LED-светильники 4 × 18 Вт, освещённость не менее 800 люкс.
Пульт управления — программируемый логический контроллер (PLC), терморегулятор, датчики давления и температуры, счётчик моточасов и реле времени.
Безопасность
Камера разработана в соответствии с европейскими стандартами охраны труда.
Камера изготовлена из негорючих материалов.
В режиме окраски воздух в камере полностью обновляется, что препятствует образованию взрывоопасных концентраций легковоспламеняющихся веществ.
Взрывозащищённое исполнение вентиляторов и основных элементов вентиляционной системы.
Система автоматической защитной блокировки отключает подачу краски или сжатого воздуха к окрасочным устройствам при остановке вентиляции.
Дополнительно камера может быть оснащена газосигнализатором довзрывной концентрации и системой автоматического пожаротушения.
Индивидуальная конфигурация
Типоразмер, источник нагрева и состав дополнительного оборудования подбираются под условия предприятия заказчика: частотные преобразователи (до 40% экономии электроэнергии), сэндвич-панели 100 мм для лучшей теплоизоляции и установки на открытом пространстве, дополнительные герметичные настенные светильники, комплект пневматического оборудования для окраски, блок очистки воздуха с активированным углём, вытяжной шкаф с гидрофильтром AS Hydro вместо сухой фильтрации.
Нужна камера под ваш проект?
Рассчитаем конфигурацию под ваши изделия и условия малярного участка.
Комплект поставки камер серии KF
Для базовой комплектации*
Компонент
KF-4
KF-5
KF-6
Конструкция
Комплект стеновых панелей толщиной 60 мм
1 компл
Въездные ворота
1 шт
Потолочная конструкция с комплектом рамок потолочных фильтров
1 компл
Освещение
Потолочные светильники, 4 × 18 Вт
4 шт
6 шт
8 шт
Тепловая система
Дизельная или газовая горелка, электрический теплообменник или водяной воздухонагреватель
1 шт
4-ходовой теплообменник из нержавеющей стали
1 шт
Вентиляция
Центробежная приточная вентиляционная установка с электродвигателем
1 шт
Центробежная вытяжная вентиляционная установка с электродвигателем
1 шт
Вытяжной вентиляционный шкаф АСС-2,5
1 компл
1 компл
2 компл
Заслонка ручного регулирования давления воздуха в кабине
1 шт
Фильтрация
Комплект фильтров выброса, подачи и предварительных
1 компл
Управление
Пульт управления с системами автоматики и контроля
1 шт
Измеритель давления в кабине камеры
1 шт
* Комплектация рассчитана для базовой конфигурации. Состав может изменяться в зависимости от технического задания заказчика.
Технические характеристики камер серии KF
Для базовой комплектации*
Параметр
KF-4
KF-5
KF-6
Размеры**
Внешние габаритные размеры (Д×Ш×В), м
4,1 × 4,3 × 3
5,1 × 5,3 × 3
6,1 × 6,3 × 3
Внутренние размеры камеры (Д×Ш×В), м
4 × 3 × 2,6
5 × 4 × 2,6
6 × 5 × 2,6
Въездные ворота (Ш×В), мм
2 400 × 2 000
Вентиляция
Производительность по воздуху, м³/ч
8 000
9 000
13 000
Скорость воздушного потока в рабочей зоне, м/с
0,28
Температура воздуха (задаётся оператором), °C
16–24
Мощность приточной вентиляционной установки, кВт
4
4
5,5
Мощность вытяжной вентиляционной установки, кВт
4
4
2 × 3
Нагрев воздуха***
Тепловая мощность дизельной горелки, кВт
40–85
60–118
80–160
Расход дизельного топлива, кг/ч
3,4–7,2
5,1–10
7–13
Тепловая мощность газовой горелки, кВт
35–85
52–103
60–170
Расход природного газа, ст. м³/ч
6,4–12,7
6,4–12,7
6,4–18
Тепловая мощность водяного воздухонагревателя (при 90/70 °C), кВт
84
91
120
Максимальный расход теплоносителя на калорифер (при 90/70 °C), м³/ч
3,9
4
5
Потребляемая мощность электрического теплообменника, кВт
18–54
23–69
30–90
Электроэнергия
Потребляемая мощность (без электрического теплообменника), кВт
8
10
14
Электропитание
3 фазы, 380 В, 50 Гц
* Характеристики приведены для базовой комплектации. Производительность камеры значительно возрастает при использовании дополнительных вспомогательных узлов. ** Внешние габариты камеры зависят от типа и размещения вентиляционной установки. *** Расход топлива зависит от температуры наружного воздуха. Подогрев воздуха может осуществляться газовой или дизельной горелкой, водяным воздухонагревателем или электрическим теплообменником, на выбор заказчика.
