У 2013 році LLC “AZ MDF Ltd” звернулася до TWEKO з метою забезпечення якісного нанесення та висушування лакофарбового покриття на меблевих виробах. Команда TWEKO розробила та встановила фарбувально-сушильний комплекс, що складається з камери фарбування та камери сушки розмірами 5×4×2,4 м кожна, з завершенням проєкту у березні 2013 року.
Про клієнта
LLC “AZ MDF Ltd” — виробниче підприємство в Азербайджані, розташоване в Баку, яке спеціалізується на виготовленні деревноволокнистих плит MDF (середньої щільності), зокрема для меблевої індустрії. Компанія відома на ринку виробів розміром 2440 мм × 1220 мм із товщиною від 8 до 18 мм, що вимагає високої якості поверхневого покриття.
Завдання проєкту
Мета полягала в забезпеченні процесу нанесення та висушування лакофарбового покриття на меблеві вироби. Основні вимоги включали:
- Створення умов для якісного нанесення покриття в камері фарбування.
- Ефективне висушування виробів у камері сушки з урахуванням економії енергоресурсів.
- Адаптація комплексу до виробничих потреб підприємства.
Рішення від компанії TWEKO
TWEKO розробила фарбувально-сушильний комплекс, що складається з камери фарбування та камери сушки, об’єднаних у спільну кабіну:

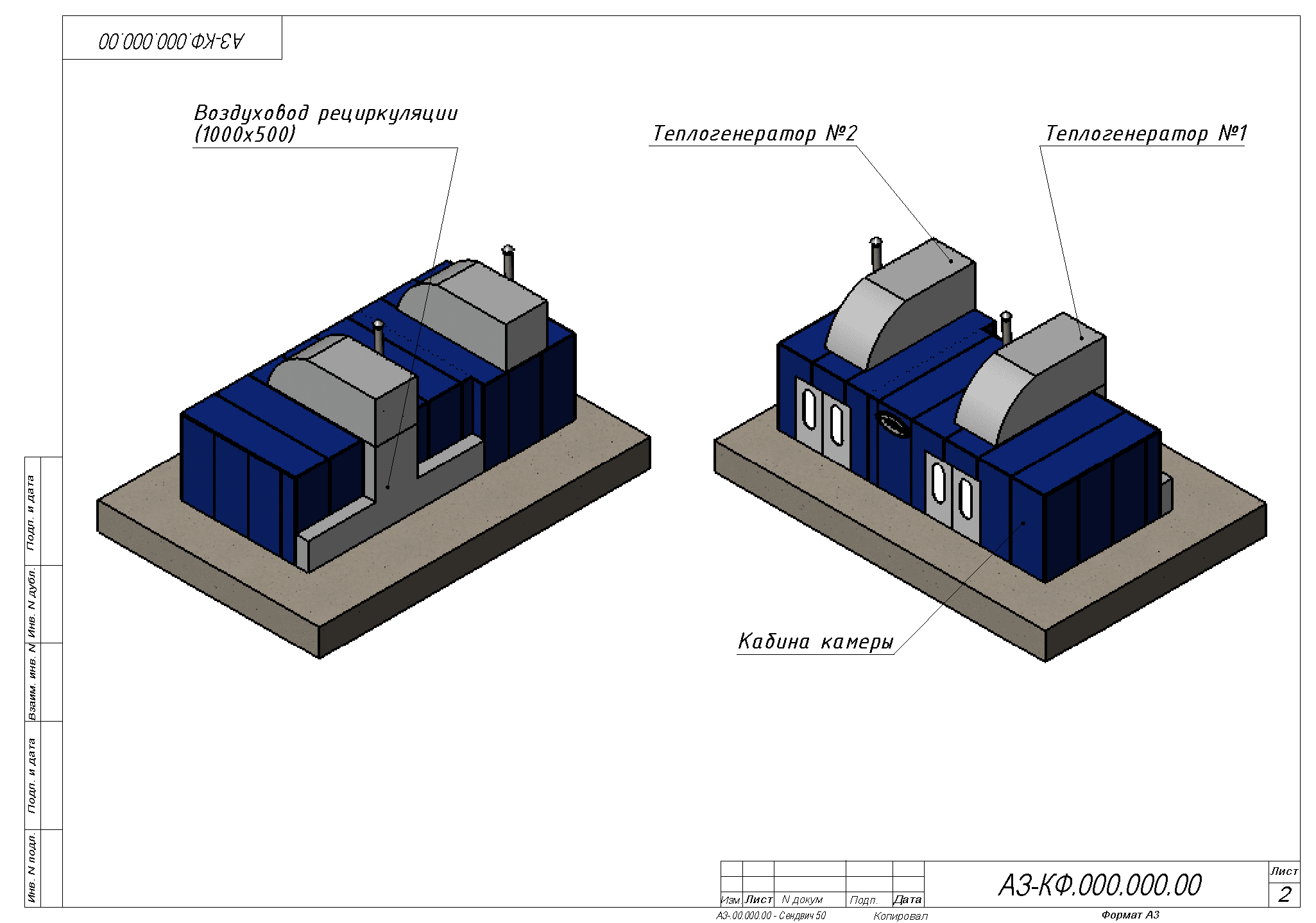

- Фарбувально-сушильний комплекс. Кожна камера має внутрішні розміри 5×4×2,4 м. Комплекс оснащений трьома воротами: входом у зону фарбування, переходом між зонами та виходом із камери сушки. Ворота виконані як розпашні (2’000×2’000 мм) із оглядовим вікном для входу/виходу та сдвижні для переходу. Загальна кабина з сандвіч-панелей із базальтовим наповнювачем (товщина 50 мм) має розміри 9’500×4’500×2’200 мм, де зона фарбування становить 3’200×4’500×2’200 мм, а камера сушки — 6’250×4’000×2’000 мм. Нагрівання повітря здійснюється за допомогою дизельного палива.
- Термовентиляційна система. Над камерою сушки розташовані термовентиляційні шафи (ТВШ), які потребують монтажної площадки з ферм на опорах. ТВШ камери фарбування забезпечує нагнітання повітря, відведення якого здійснюється витяжним шкафом із гідроекраном (розміром 2’350×500×2’000 мм, розташований ліворуч від входу). У камері сушки працює режими рециркуляції з частковим оновленням повітря (до 20%) для пожежної безпеки, що економить енергоносії.
- Панель управління. Електронна панель із системами автоматики включає датчики тиску та температури, вимикачі, лічильник часу, кнопки режимів (фарбування, сушка, стоп), реле часу та регулятори температури для контролю процесу.
Комплекс розроблено для встановлення на підготовлену фундаментну основу, плани якої надаються замовником.
Хід реалізації
Запит від LLC “AZ MDF Ltd” надійшов у 2013 році, відображаючи потребу компанії в сучасному рішенні для нанесення та висушування лакофарбового покриття на меблеві вироби. TWEKO розпочала роботу з детального аналізу виробничих потреб підприємства, враховуючи специфіку виробництва MDF-плит та вимоги до обробки поверхонь. На основі цього аналізу було розроблено індивідуальний комплекс фарбування та сушіння з вентиляцією, що складається з камери фарбування та камери сушки, кожна з внутрішніми розмірами 5×4×2,4 м. У процесі проектування особливу увагу приділено адаптації систем вентиляції, включаючи витяжна шафа із гідроекраном (розміром 2’350×500×2’000 мм) для ефективного відведення повітря в зоні фарбування, та режими рециркуляції в камері сушки з частковим оновленням повітря (до 20%) для економії енергоресурсів. Нагрівання повітря реалізовано за допомогою дизельного палива, що відповідало технічним можливостям замовника. Комплекс, об’єднаний у спільну кабіну розміром 9’500×4’500×2’200 мм із трьома воротами (розпашними 2’000×2’000 мм для входу/виходу та сдвижними для переходу), було виготовлено з сандвіч-панелей із базальтовим наповнювачем (товщина 50 мм). Над камерою сушки встановлено термовентиляційні шафи (ТВШ), для яких споруджено монтажну площадку з ферм на опорах. Проєкт було завершено у березні 2013 року, забезпечивши своєчасне введення комплексу в експлуатацію та відповідність заявленим виробничим вимогам.
Результати для замовника
- Якісне нанесення та висушування лакофарбового покриття на меблеві вироби в камерах 5×4×2,4 м.
- Економія енергоресурсів завдяки рециркуляції повітря в камері сушки.
- Надійна робота комплексу завдяки адаптації до специфіки виробництва.
Відгук клієнта
Представник LLC 'AZ MDF Ltd'
Висновок
Проєкт для LLC “AZ MDF Ltd” успішно реалізовано у березні 2013 року, продемонструвавши здатність TWEKO створювати фарбувально-сушильні комплекси, адаптовані до потреб меблевої індустрії.
