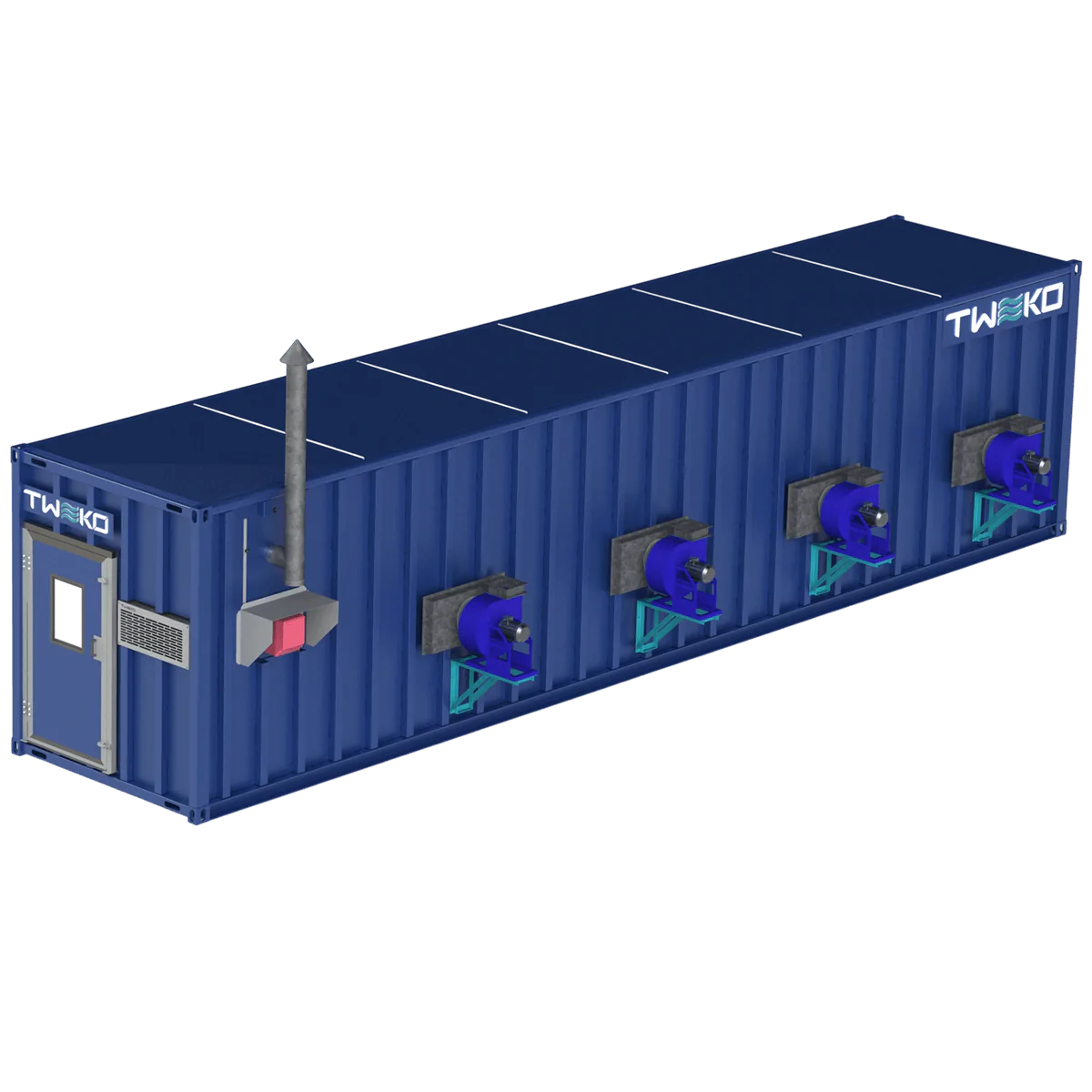

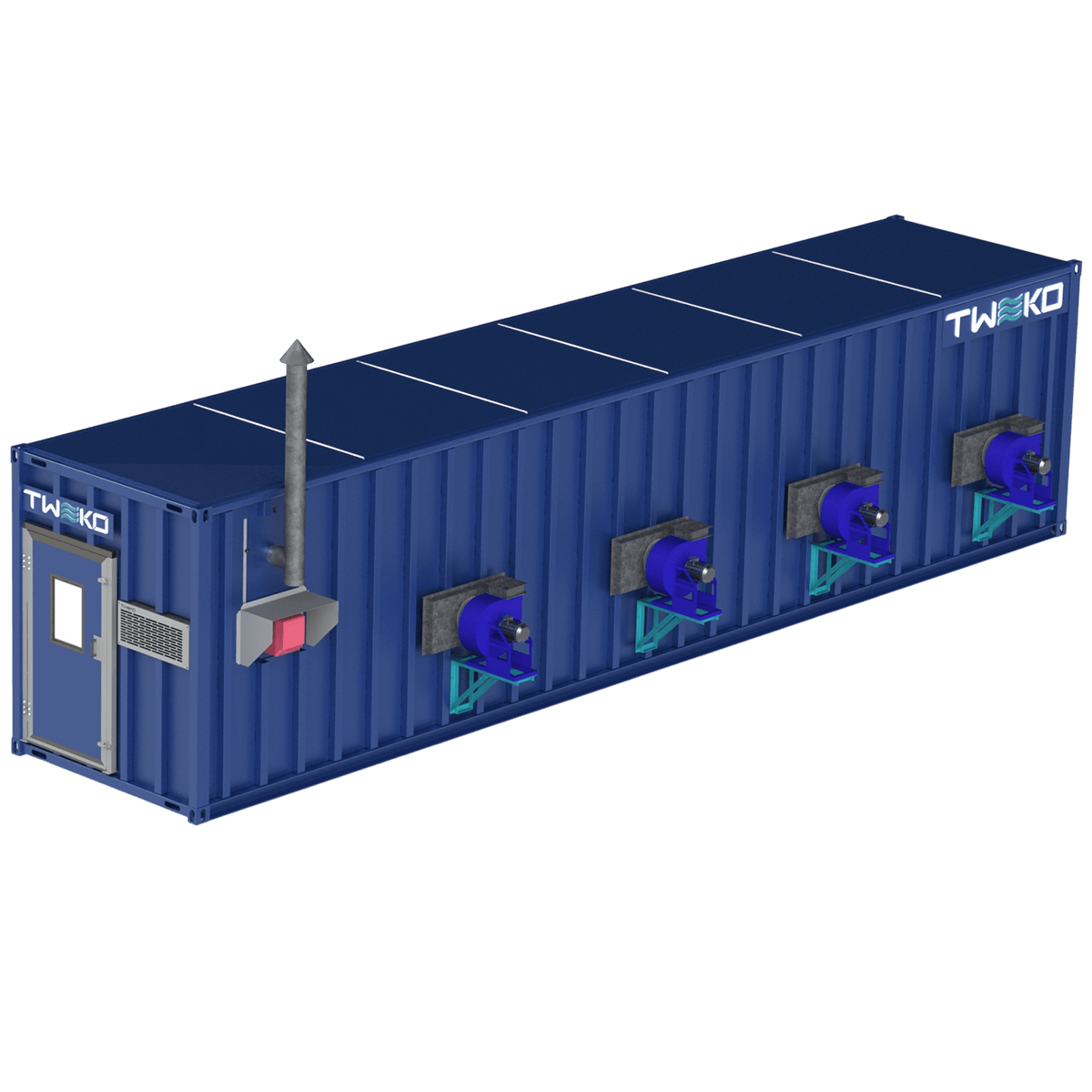

Камера фарбувальна контейнерна: серія KFC
Серія KFC — фарбувальні камери контейнерного типу. Обладнання змонтоване всередині 40-футового контейнера і постачається у заводській готовності: вентиляція, нагрів, фільтрація, освітлення й автоматика вже встановлені. Для запуску не потрібні фундамент, приміщення та мережа повітроводів — камера встановлюється на рівний майданчик і підключається до кабелю та паливної магістралі.
| Тип продукту: | Фарбувальна камера контейнерного типу |
| Серія: | KFC |
| Сфера використання: | Довгомірні вироби та металоконструкції |
| Спосіб завантаження: | Торцевий, через ворота контейнера |
Як влаштована камера

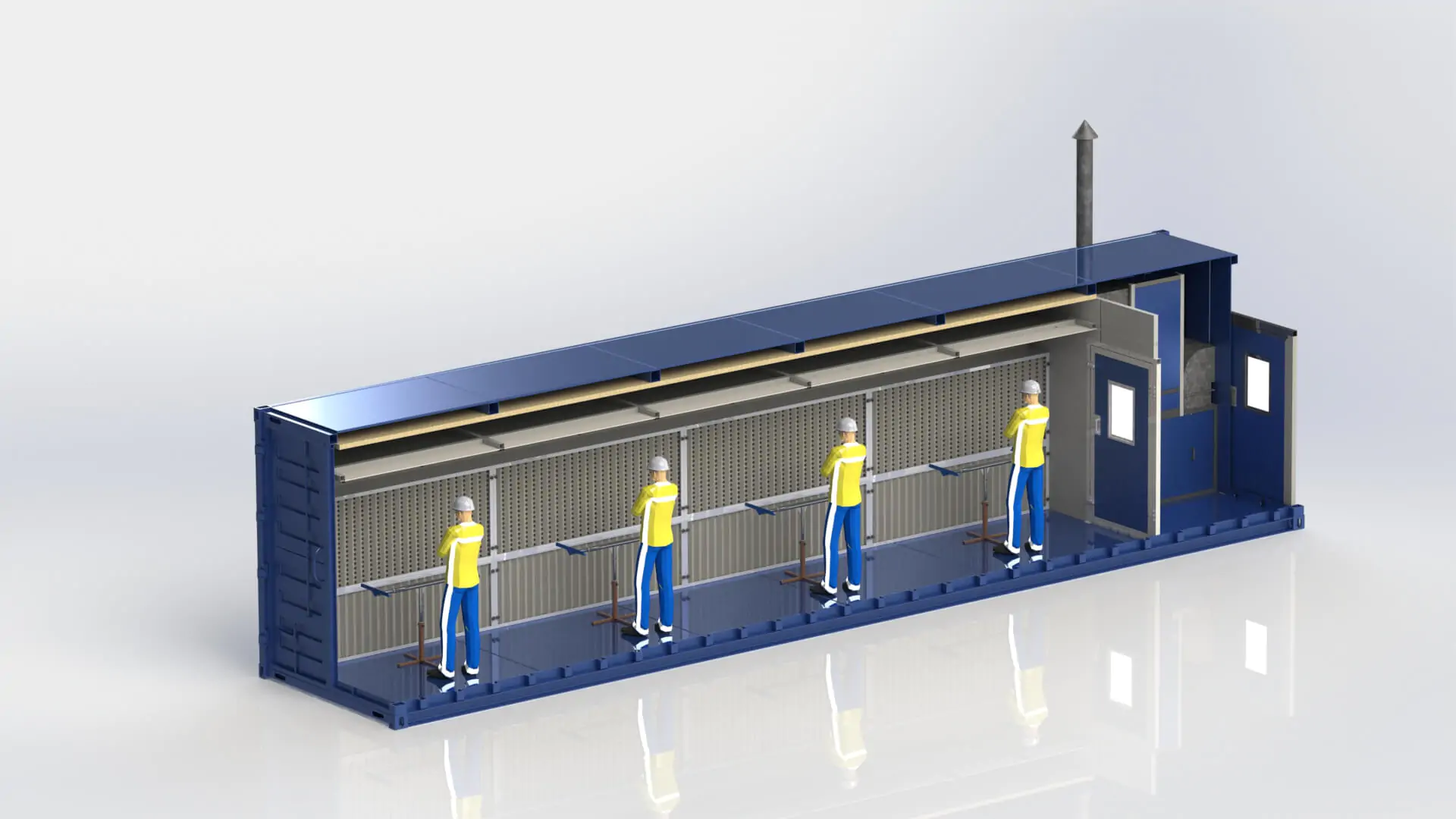

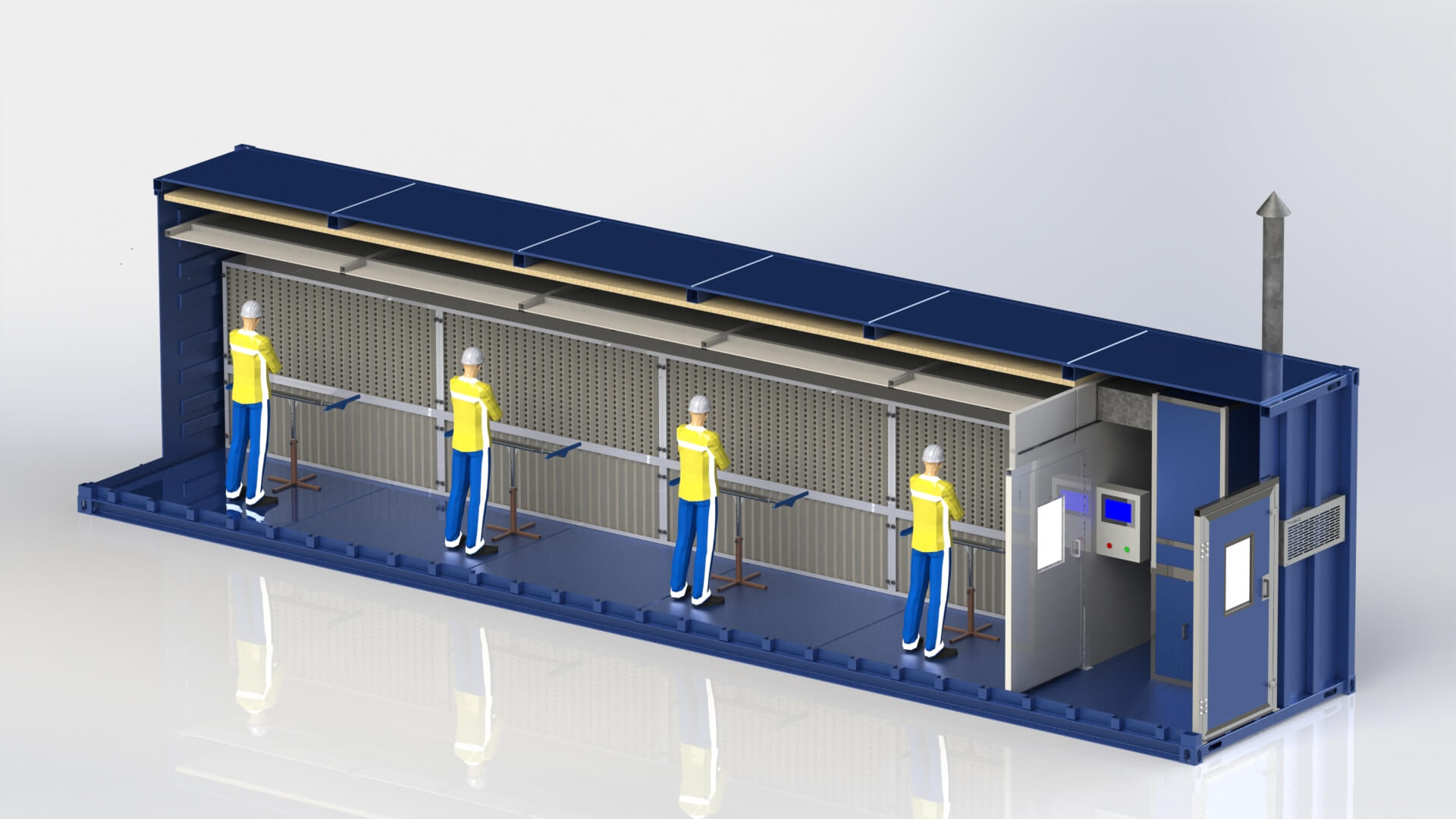

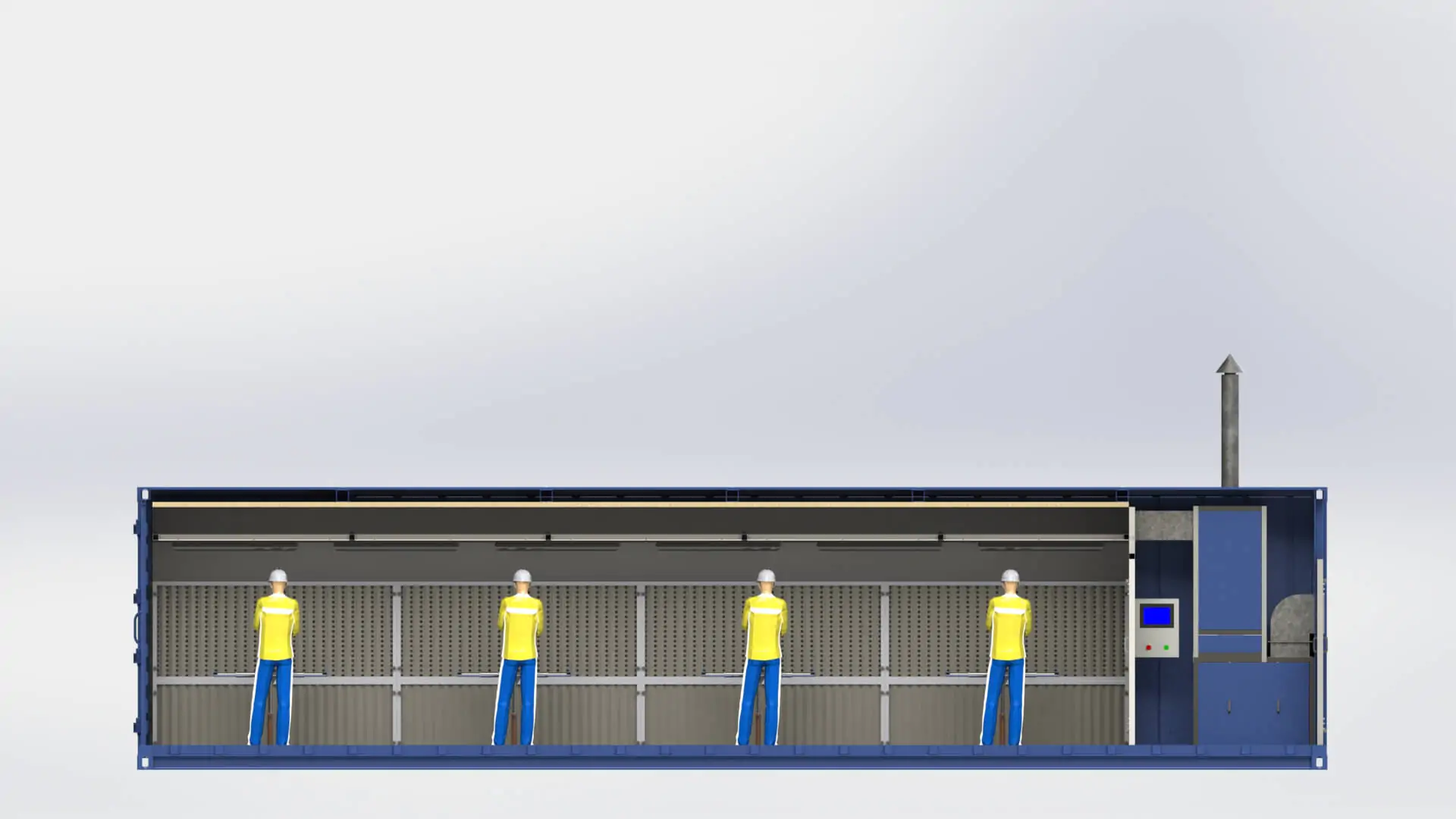

Контейнер розділений сендвіч-перегородкою на дві зони. Більшу частину займає робоча зона 10 000 × 1 800 × 2 200 мм: стіни та стеля утеплені негорючою мінеральною ватою і обшиті металевим листом, завантаження торцеве через штатні ворота контейнера.
У хвостовій частині розміщений технічний відсік із термо-вентиляційною шафою, пальником, димоходом і пультом керування. Завдяки цьому все обладнання захищене корпусом, а на майданчику не потрібні окреме приміщення для вентустановки, фундамент і мережа повітроводів.

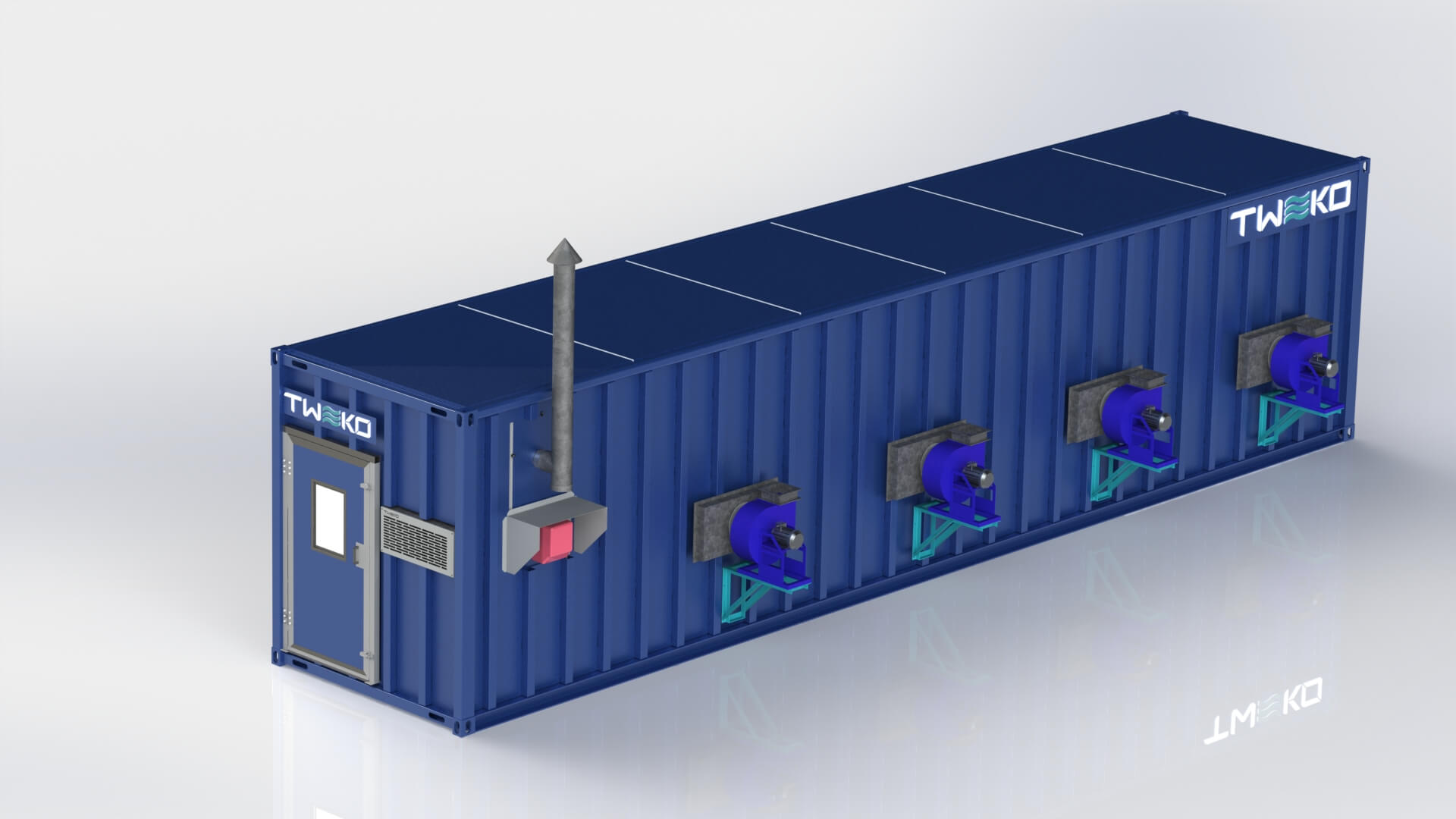

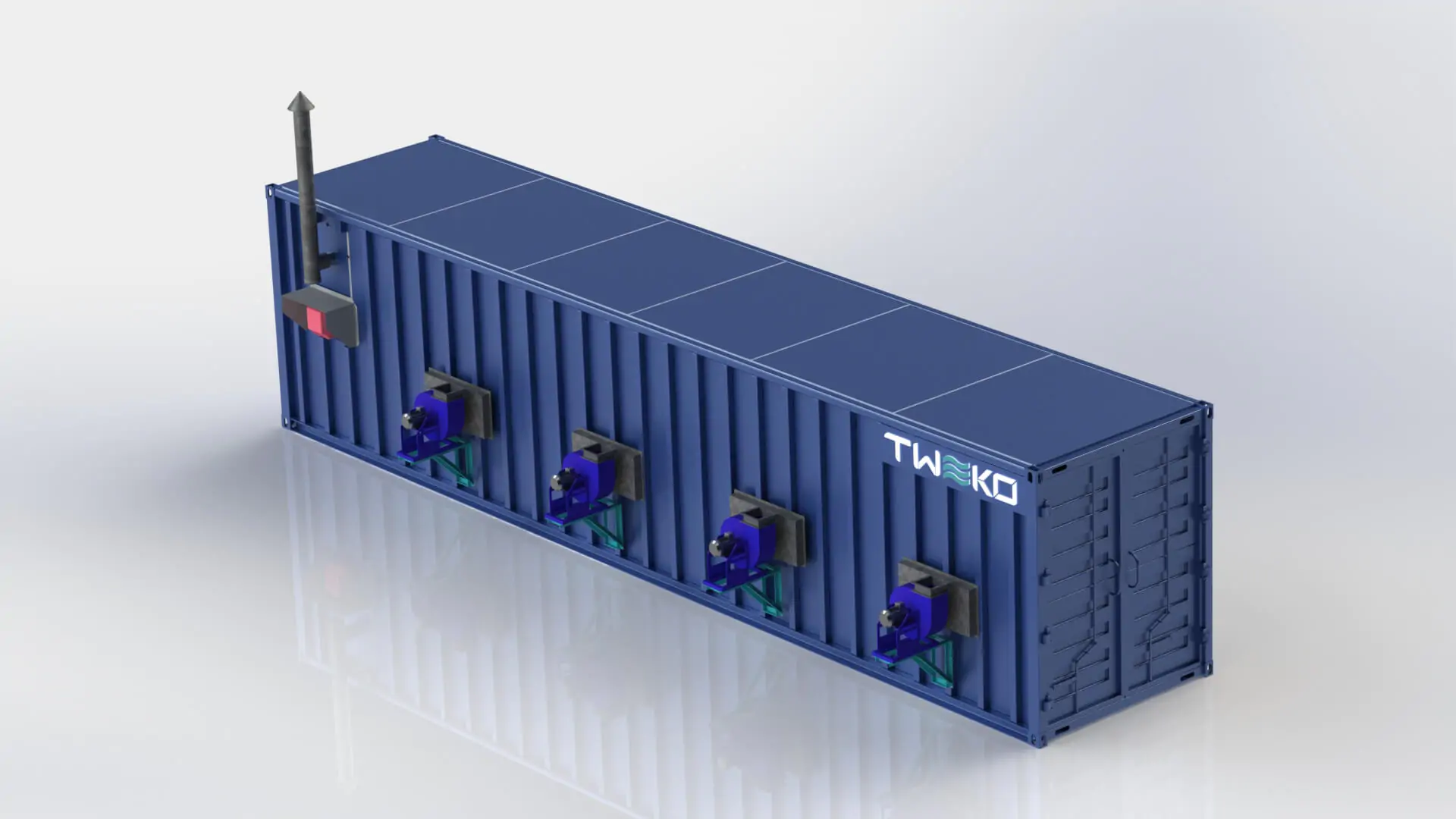

Витяжні вентиляційні установки винесені назовні та закріплені на боковій стіні камери, тому габарит у робочому положенні більший за транспортний.
Мікроклімат і рух повітря
Свіже повітря забирається з атмосфери через решітку в стіні технічного відсіку, очищується, підігрівається у теплообміннику непрямого нагріву та подається у робочу зону крізь стельовий конструктив із фільтрувальним матеріалом по всій довжині камери. Потік проходить крізь робочу зону, захоплюючи частинки лакофарбового розпилу, і видаляється через бокову фільтрувальну стіну із сухою двоступеневою фільтрацією класу EU3.
За фільтрувальною стіною встановлені чотири витяжні вентиляційні установки, які викидають очищене повітря назовні без повітроводів. Співвідношення продуктивності припливу та витяжки створює в кабіні надлишковий тиск, який перешкоджає проникненню пилу ззовні на свіжопофарбовану поверхню. Ступінь забрудненості фільтрів контролюється датчиками тиску, виведеними на пульт керування.
Режими роботи
Фарбування
Підігріте та очищене повітря подається через стелю і видаляється через фільтрувальну стіну. Повітря в робочій зоні повністю оновлюється, що запобігає накопиченню парів розчинників.
Продувка
Робоча зона вентилюється після нанесення лакофарбового матеріалу, випаровування розчинників видаляються з камери. Тривалість циклу задається реле часу на пульті керування.
Підтримання температури
Терморегулятор утримує задану оператором температуру припливного повітря незалежно від погодних умов, забезпечуючи стабільні умови нанесення покриття протягом року.
Охолодження
Нагрів вимикається, вентиляція продовжує роботу — робоча зона та виріб охолоджуються, після чого камера переходить у режим очікування.
Камера призначена для нанесення покриття та природного висихання за контрольованої температури. Режим прискореного сушіння за підвищеної температури в базовому виконанні не передбачений.
Конструкція
- Корпус — 40-футовий морський контейнер із підсиленими зварними рамами в місцях установлення вентиляційного обладнання. Кутові фітинги збережені, тому камера перевозиться і перевантажується стандартною технікою.
- Внутрішнє оздоблення — стіни утеплені негорючою мінеральною ватою по дерев’яній обрешітці та обшиті профільованим листом, стеля зашита оцинкованим листом. Технічний відсік відокремлений перегородкою із сендвіч-панелей.
- Термо-вентиляційна шафа — відцентрова припливна установка потужністю 7,5 кВт, заслінка ручного регулювання повітряного тиску та чотириходовий теплообмінник із нержавіючої сталі з дизельним пальником і димоходом.
- Витяжна система — фільтрувальна стіна з чотирьох секцій і чотири вентиляційні установки викиду загальною потужністю 8,8 кВт, змонтовані на боковій стіні камери.
- Система фільтрації — фільтр попереднього очищення припливу, стельові фільтри тонкого очищення класу EU5 у комплекті рамок і суха двоступенева фільтрація витяжки класу EU3.
- Освітлення — герметичні світлодіодні світильники промислового виконання зі ступенем захисту IP65, вбудовані у стельовий конструктив по всій довжині робочої зони.
- Пульт керування — автоматика на базі програмованого логічного контролера: терморегулятор, реле часу продувки та фарбування, лічильник мотогодин, датчики тиску і температури, загальний вимикач та вимикач освітлення.
Безпека
- Утеплення робочої зони виконано негорючою мінеральною ватою.
- У режимі фарбування повітря в камері повністю оновлюється, що перешкоджає утворенню вибухонебезпечних концентрацій легкозаймистих речовин.
- Нагрів повітря непрямий: продукти згоряння відводяться димоходом і не потрапляють у робочу зону.
- Датчики тиску контролюють працездатність вентиляторів і ступінь забрудненості фільтрів, датчики температури вимикають обладнання в разі перегріву.
- Робоча зона комплектується вогнегасниками, передбачені двоє сервісних воріт 1 100 × 2 000 мм для евакуації.
- Додатково камера може бути обладнана газосигналізатором довибухової концентрації та системою автоматичного пожежогасіння.
Підготовка майданчика та підключення
Камера не потребує фундаменту та будівельних робіт. До початку монтажу замовник забезпечує:
- Майданчик — рівна тверда основа під контейнер. З боку витяжних вентиляційних установок передбачається вільна зона ___ м.
- Електроживлення — кабель 380 В / 50 Гц потужністю 18 кВт до пульта керування з окремим автоматичним вимикачем, довжина вильоту кабелю 2 000 мм.
- Дизельне паливо — ємність у безпечному місці з підігрівом на холодну пору року, паливна магістраль до пальника та фільтр тонкого очищення перед ним.
- Умови монтажу — електроживлення та стиснене повітря в зоні проведення робіт.
Підведення енергоносіїв і комунікацій, а також заземлення камери не входять до комплекту поставки та обсягу монтажних робіт, але можуть бути виконані за додатковим договором.
Виготовлення під замовлення
Камери серії KFC виготовляються індивідуально. Довжина робочої зони, тип нагріву, розташування воріт, склад автоматики та додаткові системи безпеки визначаються за технічним завданням замовника.
Термін розробки конструкторської документації — до 10 робочих днів, термін виготовлення — до 40 робочих днів, монтажні та пусконалагоджувальні роботи — до 7 робочих днів. Гарантійний термін експлуатації — 12 місяців.
Потрібна камера під ваш проєкт?
Розрахуємо конфігурацію під ваші вироби та умови майданчика.
Комплект поставки контейнерної фарбувальної камери KFC
Для базової комплектації*
| Компонент | Кількість |
|---|---|
| Конструкція | |
| Утеплений 40-футовий контейнер | 1 компл |
| Вхідні ворота | 1 шт |
| Сервісні ворота 1 100 × 2 000 мм | 2 шт |
| Освітлення | |
| Стельові світильники, 2 × 18 Вт | 20 шт |
| Теплова система | |
| Дизельний пальник | 1 шт |
| 4-ходовий теплообмінник із нержавіючої сталі | 1 шт |
| Вентиляція | |
| Відцентрова припливна вентиляційна установка з електродвигуном | 1 шт |
| Заслінка ручного регулювання повітряного тиску в кабіні | 1 шт |
| Витяжна стіна з фільтром | 1 компл |
| Фільтрація | |
| Комплект фільтрів викиду, подачі та попередніх | 1 компл |
| Стельовий конструктив з комплектом рамок фільтрів стелі | 1 компл |
| Керування | |
| Пульт керування з системами автоматики і контролю | 1 шт |
| Вимірювач тиску в кабіні камери | 1 шт |
| Терморегулятор | 1 шт |
| Лічильник мотогодин | 1 шт |
| Безпека | |
| Вогнегасник | 2 шт |
* Комплектація розрахована для базової конфігурації. Склад може варіюватися залежно від технічного завдання замовника.
Технічні характеристики контейнерної фарбувальної камери KFC
Для базової комплектації*
| Параметр | Значення |
|---|---|
| Розміри | |
| Габаритні розміри в транспортному положенні (Д×Ш×В), м | 12,2 × 2,4 × 2,9 |
| Габаритні розміри в робочому положенні (Д×Ш×В), м | 12,2 × 3,2 × 2,9 |
| Розміри робочої зони (Д×Ш×В), м | 10 × 1,8 × 2,2 |
| Сервісні ворота (Ш×В), мм | 1 100 × 2 000 |
| Вентиляція | |
| Продуктивність по повітрю, м³/год | до 20 000 |
| Температура повітря (задається оператором), °C | 16–24 |
| Потужність припливної вентиляційної установки, кВт | 7,5 |
| Потужність витяжних вентиляційних установок, кВт | 4 × 2,2 = 8,8 |
| Фільтрація | |
| Клас фільтрації припливного повітря (стельові фільтри) | EU5 |
| Клас фільтрації викиду (суха двоступенева) | EU3 |
| Нагрів повітря** | |
| Теплова потужність дизельного пальника, кВт | 60–170 |
| Споживання дизельного палива, кг/год | 7–13 |
| Електроенергія | |
| Загальне споживання електроенергії, кВт | 18 |
| Електроживлення | 3 фази, 380 В, 50 Гц |
* Характеристики наведено для базової комплектації. Інформацію щодо повного комплекту постачання можна отримати в менеджера відділу продажу.
** Обсяг споживання палива залежить від температури зовнішнього повітря.
