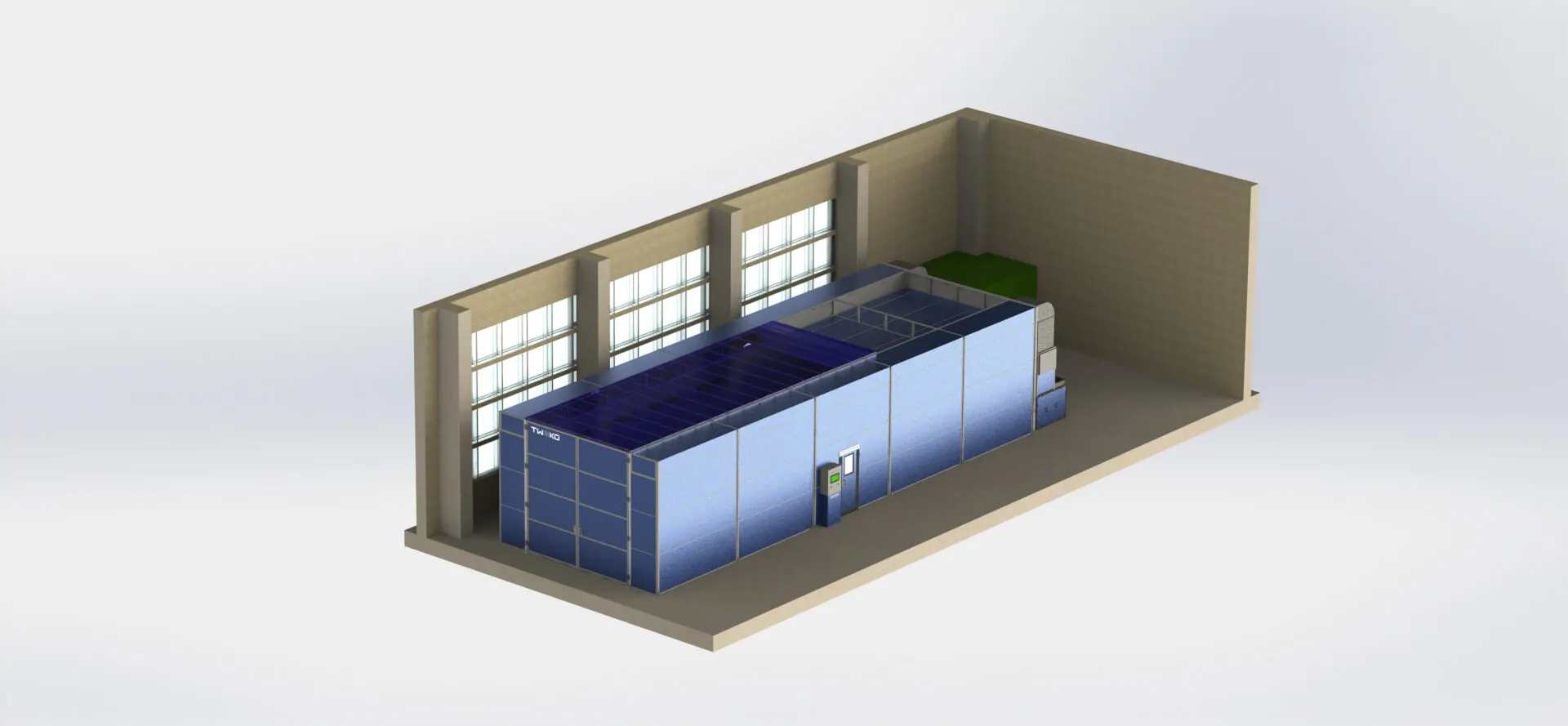

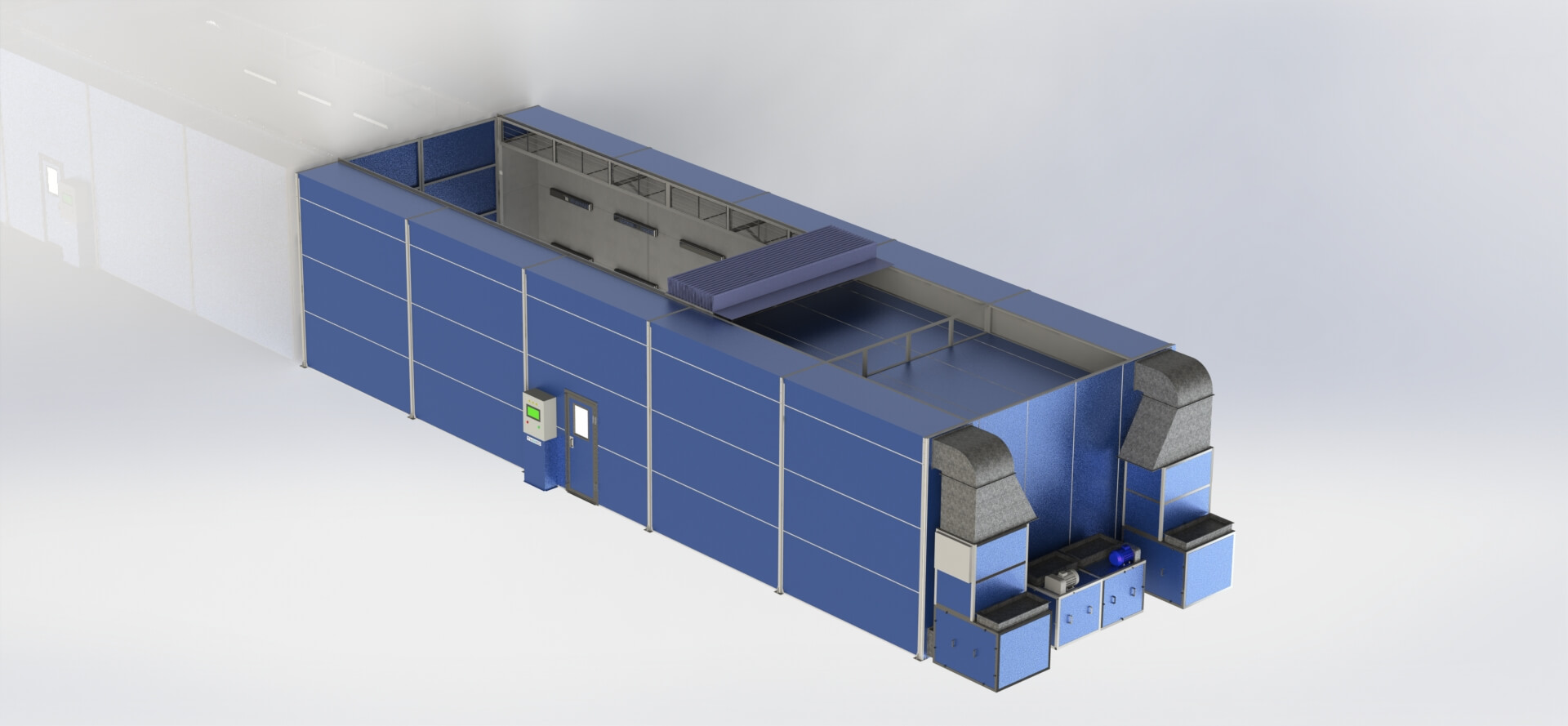

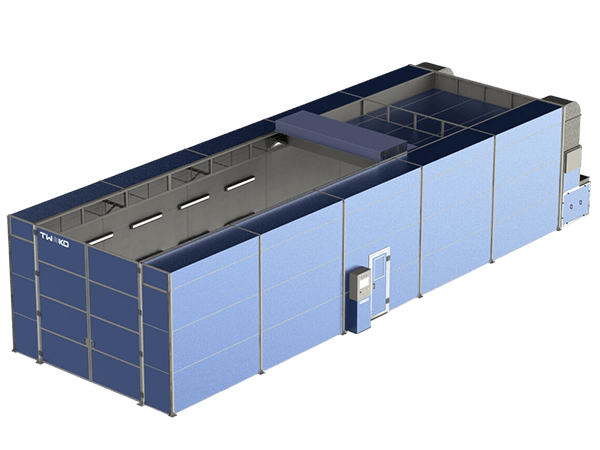

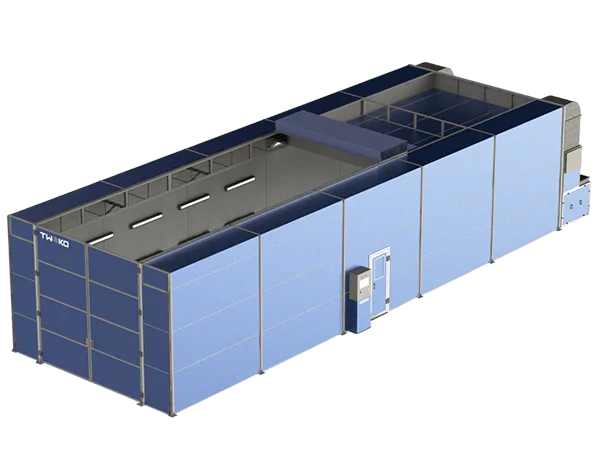

Окрасочно-сушильная камера с раздвижным потолком: серия RKFS
Серия RKFS — окрасочно-сушильные камеры с раздвижным потолком для крупногабаритных изделий. Раздвижной потолок открывает проём над рабочей зоной, поэтому изделие загружается краном сверху — без маневрирования перед воротами и без свободной зоны на малярном участке. Обеспечивает полный цикл обработки: окраску, продувку, сушку до 60 °С и охлаждение.
| Тип продукта: | Окрасочно-сушильная камера с раздвижным потолком |
| Серия: | RKFS |
| Сфера использования: | Металлоконструкции и крупногабаритные изделия |
| Способ загрузки: | Краном сверху через раздвижной потолок |
Это решение для изделий, которые из-за габаритов, массы или формы сложно или невозможно завести через ворота: металлоконструкций, ферм, балок, мачт, ёмкостей и резервуаров, рам и платформ прицепов, кузовов и надстроек спецтехники, строительной и сельскохозяйственной техники.

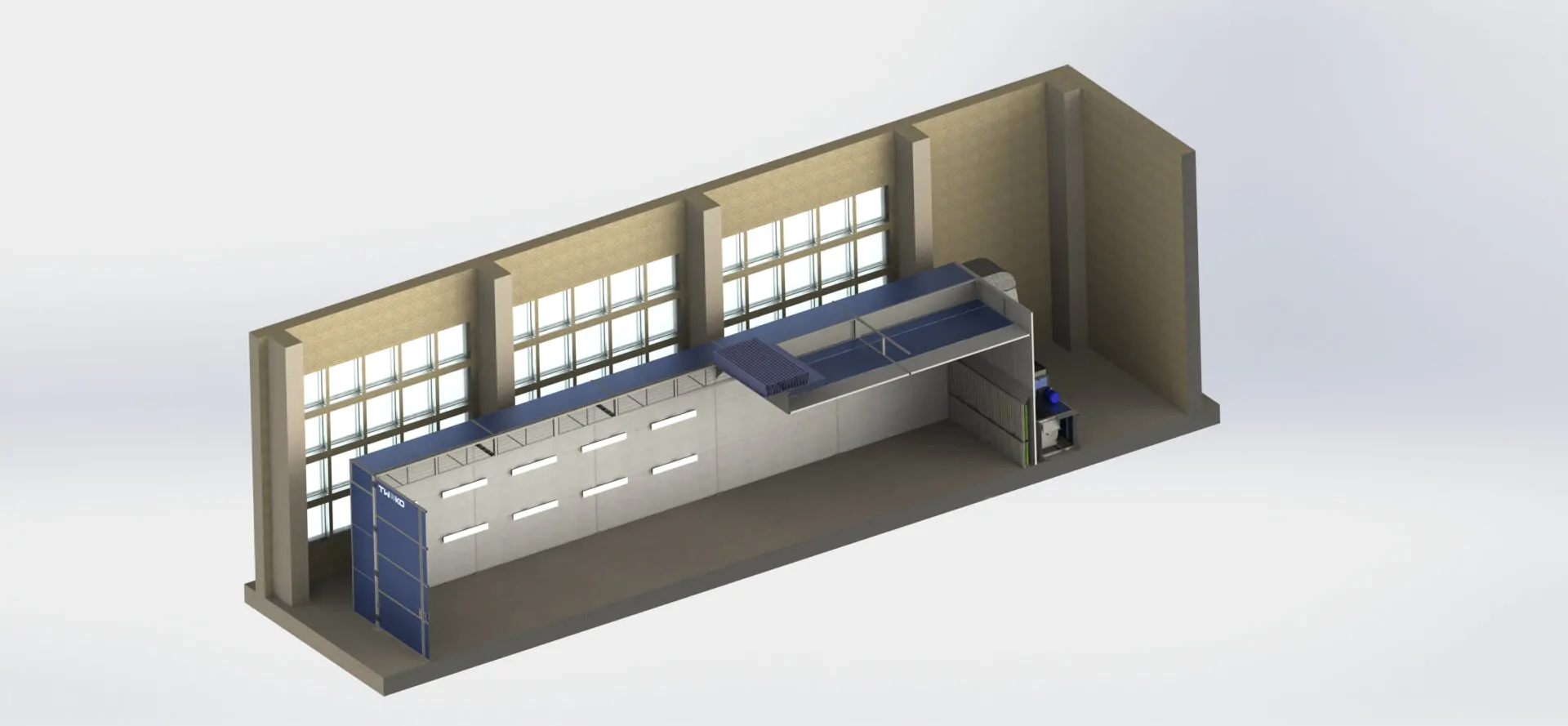

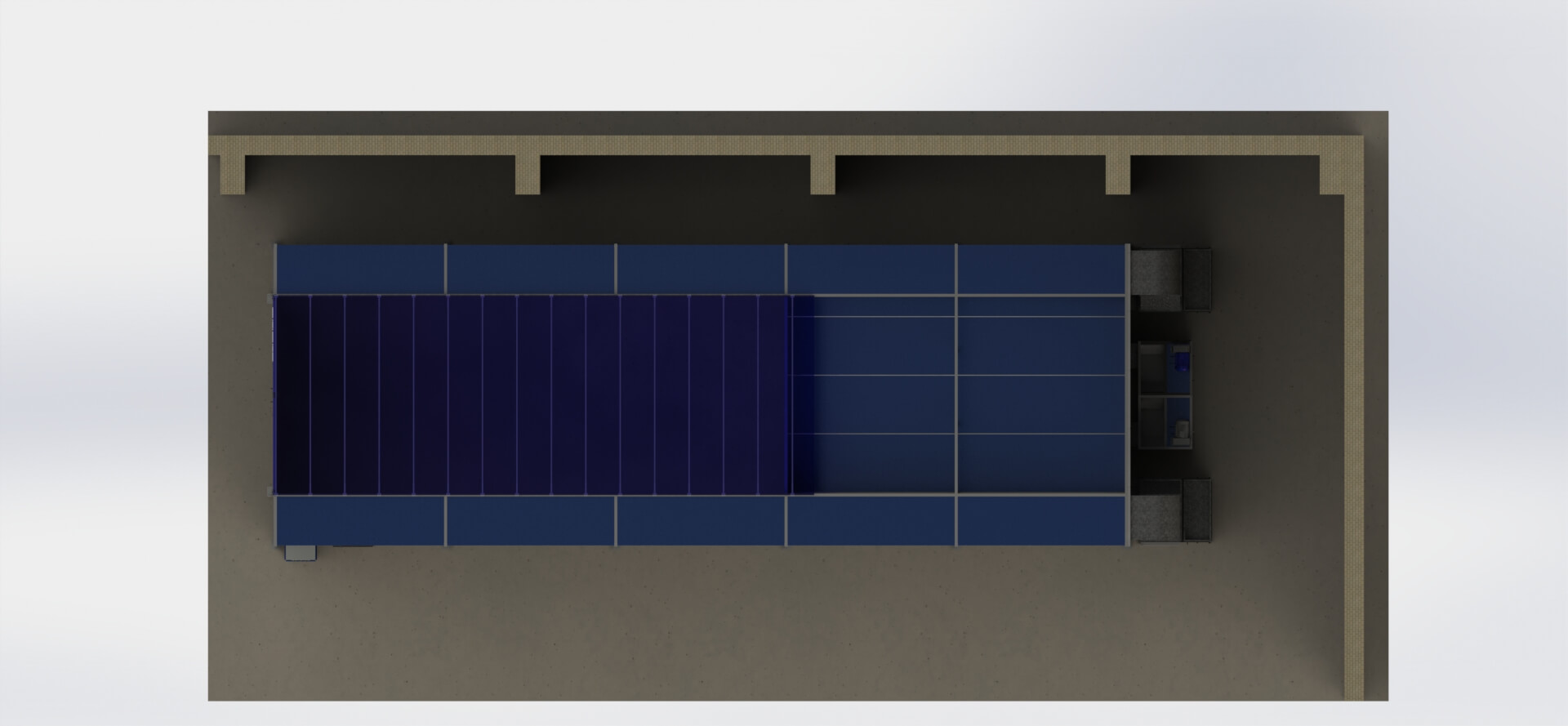

Как работает раздвижной потолок
Подвижная секция перекрытия перемещается по направляющим вдоль камеры. В открытом положении она создаёт проём над рабочей зоной — изделие опускается внутрь мостовым краном, кран-балкой или автокраном. Такой способ загрузки не требует свободной маневровой зоны перед воротами, тележек и рельсовых путей и позволяет эффективнее использовать площадь производственного участка.
В закрытом положении секция уплотняется по периметру. Далее камера работает в режимах окраски и сушки с контролируемой температурой, очищенным воздухом и избыточным давлением в рабочей зоне.
Микроклимат и движение воздуха
Подогретый и очищенный воздух подаётся в рабочую зону через потолочную систему фильтрации. Поток проходит сквозь рабочую зону, захватывая частицы лакокрасочного распыла и испарения, после чего загрязнённый воздух проходит фильтрующую стену в торцевой части камеры и удаляется вытяжными вентиляционными установками.
В процессе работы в камере поддерживается избыточное давление 20–80 Па, которое изолирует рабочую зону от воздействия окружающей среды. Это уменьшает вероятность попадания пыли из цеха на свежеокрашенную поверхность и помогает локализовать лакокрасочный распыл в пределах камеры. Величина давления задаётся частотными преобразователями и визуально контролируется тягонапоромером на пульте управления.
Режимы работы
Шиберы рециркуляции закрыты, шиберы подачи и выброса открыты — воздух проходит сквозь камеру и постоянно обновляется.
Вентилирует рабочую зону после нанесения лакокрасочного материала и выводит испарения растворителей. Цикл длится 5 минут, температура и воздухообмен сохраняются на уровне режима окраски.
Шиберы подачи и выброса прикрываются, шибер рециркуляции открывается — подогретый воздух циркулирует внутри рабочей зоны, что позволяет уменьшить расход энергоносителя на поддержание температуры. Таймер обратного отсчёта запускается только после набора заданной температуры.
Шиберы подачи и выброса открываются, рециркуляция закрывается — изделие и рабочая зона охлаждаются, после чего камера переходит в режим ожидания.
Конструкция
- Кабина — металлическая каркасная конструкция, обшитая сэндвич-панелями с негорючим наполнителем из минеральной ваты. Устанавливается на ровный бетонный пол, без специального фундамента.
- Раздвижной потолок — подвижная секция перекрытия с направляющими, приводом перемещения и уплотнением по периметру.
- Термовентиляционный шкаф (ТВШ) — блок забора воздуха, блок выброса и теплообменник непрямого нагрева серии ЕТО. Шиберы подачи, выброса и рециркуляции приводятся пневмоцилиндрами, положение контролируется системой автоматики.
- Система фильтрации — фильтр предварительной очистки и потолочный фильтр тонкой очистки на притоке; стекловолоконный и картонный лабиринтный фильтры в фильтрующей стене вытяжной системы.
- Освещение — герметичные светильники со светодиодными лампами: потолочные, стеновые («врезные») и угловые. Потолочные светильники входят в несущую конструкцию кабины и устанавливаются под углом 45°.
- Пульт управления — терморегулятор, таймер выдержки сушки, счётчик моточасов, индикация работы вентиляторов и нагревателя, регулирование избыточного давления частотными преобразователями.
Безопасность
- Окрасочный комплекс изготавливается из негорючих материалов.
- Автоматическая блокировка исключает подачу сжатого воздуха в распылительные устройства в случае прекращения работы вентиляции.
- Каждый термовентиляционный шкаф оборудован двумя независимыми датчиками аварийной температуры: первый отключает питание теплообменника при 90 °С, второй полностью обесточивает оборудование при 115 °С.
- Камера не запускается при отсутствии рабочего давления в пневмосистеме — не менее 4 бар.
- Дополнительно камера может быть оборудована системой автоматического определения и удаления взрывоопасной концентрации лакокрасочных туманов.
- Оборудование соответствует европейским стандартам безопасности и государственным нормативам по охране труда.
Изготовление под заказ
Камеры серии RKFS изготавливаются индивидуально. Габариты рабочей зоны, размер и направление перемещения раздвижного потолка, расположение ворот, тип нагрева и схема подключения определяются по техническому заданию заказчика.
Ресурс оборудования до первого капитального ремонта — 5 лет, нормативный срок эксплуатации — 10 лет. Гарантийный срок — 12 месяцев со дня передачи оборудования, готового к вводу в эксплуатацию, но не более 15 месяцев с момента отгрузки.
Рассчитаем конфигурацию под ваши изделия и планировку производственного участка.
Комплект поставки камер серии RKFS
Для базовой комплектации*
| Компонент | Количество |
|---|---|
| Конструкция | |
| Кабина камеры — металлическая каркасная конструкция, обшитая сэндвич-панелями с негорючим наполнителем | 1 компл |
| Ворота распашные | 1 компл |
| Дверь сервисная | 1 шт |
| Уплотнение периметра, крепёжные и герметизирующие материалы | 1 компл |
| Раздвижной потолок | |
| Подвижная секция перекрытия с уплотнением по периметру | 1 компл |
| Направляющие и ходовая часть | 1 компл |
| Привод перемещения потолка | 1 компл |
| Освещение | |
| Комплект потолочных светильников, герметичные, со светодиодными лампами T8 18 Вт | 1 компл |
| Комплект стеновых («врезных») и угловых светильников | 1 компл |
| Тепловая система | |
| Теплообменник непрямого нагрева серии ЕТО | 1–2 шт** |
| Металлокерамические ТЭН или газовая либо дизельная горелка (на выбор) | 1 компл |
| Вентиляция | |
| Термовентиляционный шкаф: блок забора воздуха, блок выброса, блок теплообменника | 1–2 компл** |
| Центробежная приточная вентиляционная установка с электродвигателем на виброгасящей раме | 1–2 шт** |
| Центробежная вытяжная вентиляционная установка с электродвигателем на виброгасящей раме | 1–2 шт** |
| Клиноремённый привод вентиляторов: шкивы и ремни | 1 компл |
| Шиберы забора, выброса и рециркуляции с пневмоцилиндрами | 1 компл |
| Потолочный пленум с рамками фильтров | 1 компл |
| Фильтрация | |
| Комплект фильтров предварительной очистки приточного воздуха | 1 компл |
| Комплект потолочных фильтров тонкой очистки | 1 компл |
| Комплект фильтров выброса: стекловолоконные и картонные лабиринтные | 1 компл |
| Комплект рамок и кассет фильтров выброса | 1 компл |
| Управление | |
| Пульт управления с системами автоматики и контроля | 1 шт |
| Терморегулятор и таймер выдержки цикла сушки | 1 компл |
| Счётчик моточасов | 1 шт |
| Частотные преобразователи регулирования оборотов вентиляторов | 1–2 шт** |
| Датчики аварийной температуры, выключатели давления, тягонапоромер | 1 компл |
| Пневматика управления шиберами: распределители, дроссели, фильтры | 1 компл |
| Документация | |
| Паспорт оборудования с инструкцией по эксплуатации | 1 шт |
| Схема электрическая принципиальная, точки подвода энергоресурсов, схема воздуховодов | 1 компл |
* Комплектация рассчитана для базовой конфигурации. Состав может варьироваться в зависимости от специфических требований.
** Количество термовентиляционного оборудования зависит от длины рабочей зоны: RKFS-12 — один комплект, RKFS-17 — два.
Технические характеристики камер серии RKFS
Для базовой комплектации*
| Параметр | RKFS-12 | RKFS-17 |
|---|---|---|
| Размеры** | ||
| Наружные габаритные размеры комплекса (ДхШхВ) | 13 660 × 4 160 × 4 700 мм | 19 090 × 6 160 × 4 200 мм |
| Внутренние размеры рабочей зоны (ДхШхВ) | 12 000 × 4 000 × 4 000 мм | 17 000 × 6 000 × 3 500 мм |
| Размер проёма в потолке, потолок в сдвинутом положении (ДхШ) | 8 000 × 2 000 мм | 10 000 × 4 000 мм |

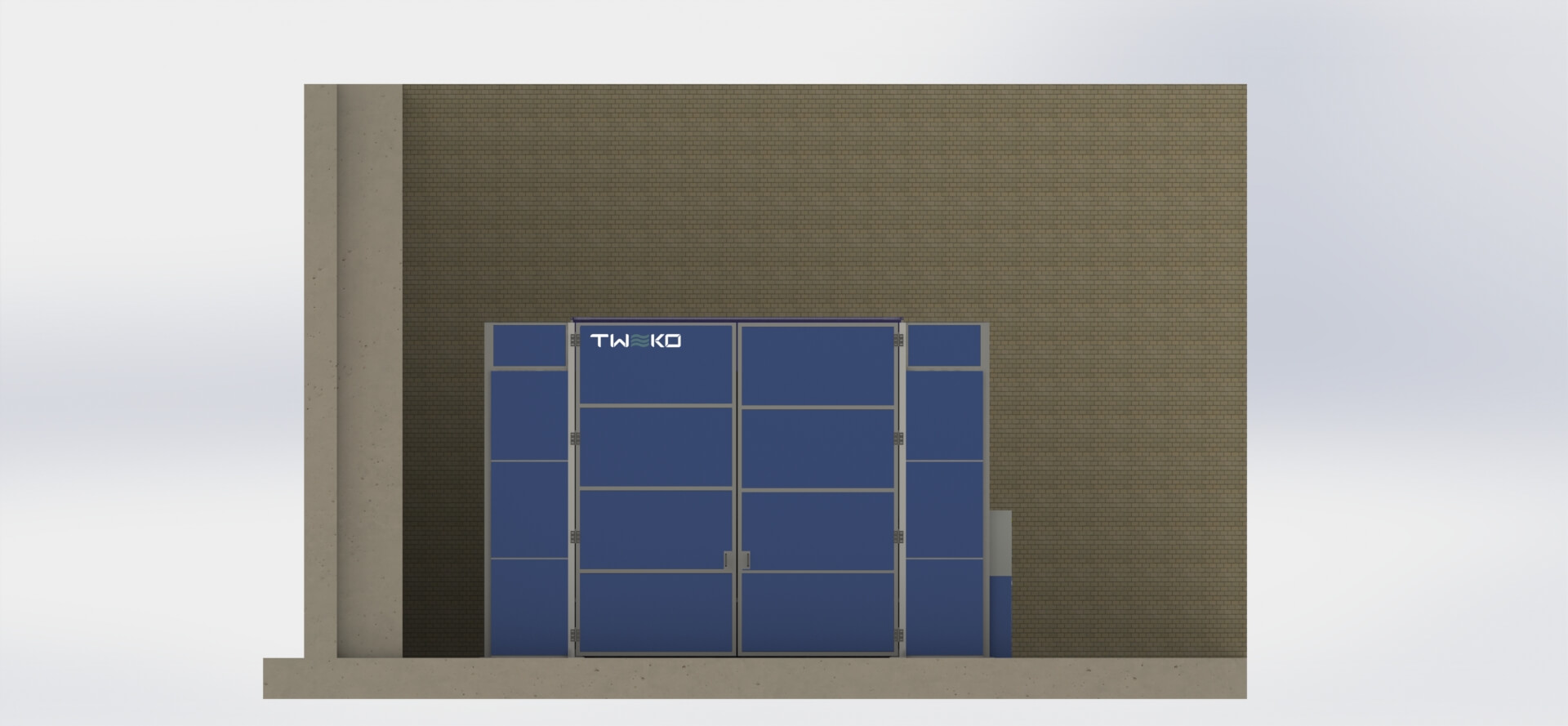

| Ворота распашные (ШхВ) | 2 500 × 3 500 мм | 3 960 × 3 500 мм |
| Дверь сервисная (ШхВ) | 840 × 1 975 мм | 840 × 1 975 мм |
| Масса оборудования | ___ кг | ___ кг |
| Производительность*** | ||
| Производительность по воздуху | до 25 000 м³/ч | до ___ м³/ч |
| Избыточное давление в рабочей зоне | 20–80 Па | 20–80 Па |
| Температура в режиме окраски | 18–22 °C | 18–22 °C |
| Температура в режиме сушки | до 60 °C | до 60 °C |
| Вентиляция | ||
| Количество термовентиляционных шкафов | 1 шт. | 2 шт. |
| Мощность приточной вентиляционной установки | 11 кВт | 2 × 7,5 кВт |
| Мощность вытяжной вентиляционной установки | 7,5 кВт | 2 × 5,5 кВт |
| Регулирование производительности | частотный преобразователь | частотные преобразователи, 2 шт. |
| Тепловая мощность*** | ||
| Тип нагрева | электрический, газовый или дизельный (на выбор) | электрический |
| Мощность электрического теплообменника | 150 кВт | ___ кВт |
| Электроэнергия | ||
| Максимальная потребляемая мощность | 180 кВт | 207 кВт |
| Электропитание | 3 фазы, 380 В, 50 Гц | 3 фазы, 380 В, 50 Гц |
* Характеристики приведены для базовой комплектации. Оборудование изготавливается индивидуально по техническому заданию заказчика.
** Наружные габариты камеры зависят от типа и размещения вентиляционной установки.
*** Потребление энергоносителя зависит от наружной температуры воздуха. Производитель оставляет за собой право вносить изменения в конструкцию и схему управления, не ухудшающие эксплуатационные характеристики.
