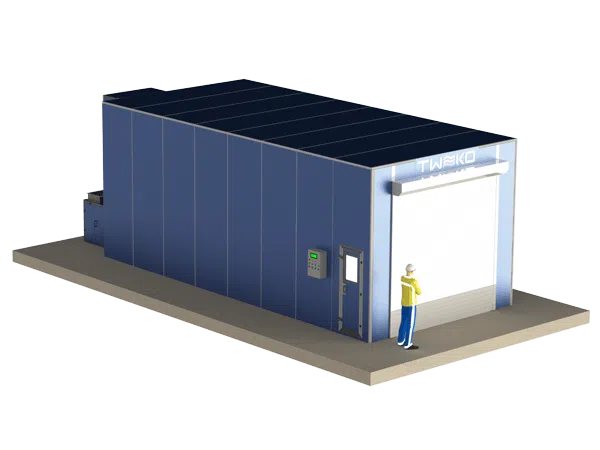

Покрасочная камера с диагональным обдувом: серия IKFS Diagonal
Под заказ
Серия IKFS Diagonal — окрасочно-сушильные камеры с диагональным обдувом для автосервисов, транспортных средств и крупногабаритных изделий. Диагональное движение воздуха обеспечивает нужную скорость потока при меньшей производительности вентиляции, поэтому камера потребляет меньше энергоносителей. Устанавливается на любой ровный пол без подземных воздуховодов и фундамента, при необходимости её можно перенести на новое место.
Диагональный обдув, меньше энергопотреблениеБез подземных каналов и фундаментаМожно перенести на новое местоРециркуляция воздуха при сушкеРазрешение Гоструда
Окрасочно-сушильные камеры серии IKFS Diagonal предназначены для нанесения и сушки защитных и декоративных лакокрасочных покрытий на транспортных средствах и крупногабаритных изделиях из различных материалов. Ключевое отличие серии — диагональное направление движения воздуха: нужная скорость воздуха в рабочей зоне достигается при меньшей производительности вентиляции, поэтому камера потребляет меньше энергоносителей и дешевле в обслуживании.
Камера разработана в соответствии с европейскими требованиями охраны труда. Она создаёт комфортные условия для оператора и повышает производительность малярного участка. В камере можно применять грунты, краски, эмали и лаки, в том числе на водной основе.
Воздух подаётся через потолок и движется по диагонали к фильтрующей стене, через которую удаляется вытяжной установкой. Благодаря этому камера устанавливается на любой ровный пол — без приямков, подземных воздуховодов и предварительно подготовленного фундамента. При необходимости её можно демонтировать и смонтировать на новом месте с минимальными подготовительными работами.
4,8–15длина рабочей зоны, м
11 000–30 000производительность по воздуху, м³/ч
0,25–0,30скорость потока в камере с изделием, м/с
16–80температура воздуха, °C
Программируемый логический контроллер (PLC) и частотный преобразователь вытяжного вентилятора автоматизируют режимы окраски, продувки, сушки и охлаждения. Пульт управления имеет наглядную визуализацию процессов.
Микроклимат и движение воздуха
Предварительные фильтрыПриточная установка и нагревПотолочные фильтры EU5Рабочая зона, диагональный потокФильтрующая стена EU3 и вытяжная установка
Сбалансированная приточная и вытяжная вентиляция поддерживает в камере избыточное давление, которое препятствует попаданию пыли. Многоступенчатая фильтрация с потолочными фильтрами класса EU5 подаёт чистый воздух, а двухступенчатая сухая фильтрация класса EU3 — картонный лабиринтный фильтр и стекловолоконный Paint Stop — улавливает лакокрасочный туман и излишки распыла.
В зависимости от комплектации воздух нагревается теплообменником из нержавеющей стали с дизельной или газовой горелкой либо электрическим теплообменником.
Режимы работы

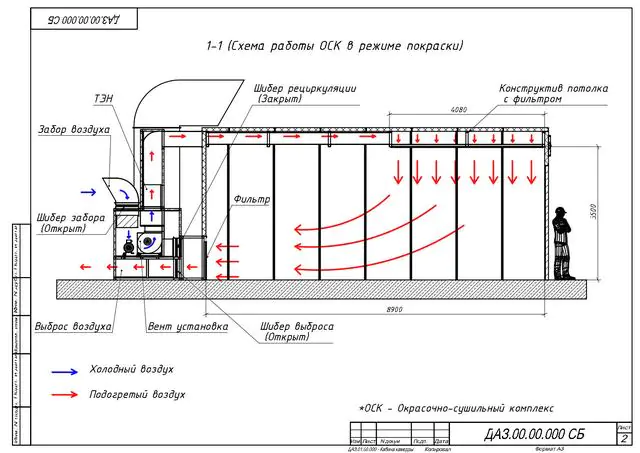

Окраска
Воздух в камере полностью обновляется, что препятствует образованию взрывоопасных концентраций легковоспламеняющихся веществ.
Продувка
В течение 10–15 минут температура и воздухообмен сохраняются, а пары лакокрасочных материалов выводятся наружу.

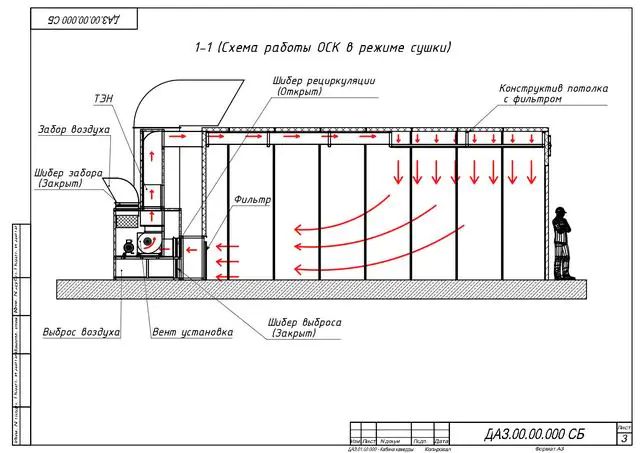

Сушка
Пневматические шиберы закрывают подачу и выброс и открывают рециркуляцию, поэтому нагретый воздух циркулирует внутри камеры, что существенно экономит энергоносители.
Охлаждение
Шиберы снова открываются. Теплообменник охлаждается, что продлевает срок его службы, а изделия остывают до безопасной температуры.
Температура регулируется с пульта управления: 16–24 °C в процессе окраски и 20–80 °C в процессе сушки.
Конструкция
Кабина — сталь толщиной 1,5–3,0 мм и сэндвич-панели толщиной 60–80 мм в зависимости от размера камеры.
Ворота и двери — въездные-выездные ворота и сервисные двери для персонала.
Вентиляция — центробежные приточная и вытяжная вентиляционные установки с электродвигателями, шиберное устройство с пневмоприводом, частотный преобразователь вытяжной установки и заслонка ручного регулирования давления воздуха в кабине.
Фильтрация — потолочная конструкция с рамками фильтров, вентиляционный канал выброса (стена с фильтром) с рамками фильтров, комплект предварительных фильтров, фильтров подачи и выброса.
Нагрев воздуха — дизельная или газовая горелка с четырёхходовым теплообменником из нержавеющей стали либо электрический теплообменник.
Освещение — энергосберегающие светодиодные светильники 4 × 18 Вт по периметру рабочей зоны; в больших камерах — потолочные и стеновые.
Пульт управления — программируемый логический контроллер (PLC) с системами автоматики и контроля; датчики давления контролируют загрязнённость фильтров, воздушный поток в каналах и работу вентиляторов, а измеритель показывает давление в кабине.
Безопасность
Камера разработана в соответствии с европейскими требованиями охраны труда. Оборудование имеет разрешение Гоструда на применение в Украине.
Камера изготовлена из негорючих материалов.
Взрывобезопасное исполнение вентиляторов и основных элементов вентиляционной системы.
Система автоматической защитной блокировки исключает подачу краски или сжатого воздуха к распылительным устройствам при остановке вентиляции.
Дополнительно камера может быть оснащена газосигнализатором довзрывной концентрации и системой автоматического пожаротушения.
Индивидуальная конфигурация
Каждая камера разрабатывается по индивидуальному проекту под потребности производства. Перед началом работ специалисты TWEKO изучают объект и вместе с заказчиком определяют оптимальную комплектацию и технологический процесс нанесения покрытия. Дополнительно камеру можно дополнить системой регулирования воздушного потока на базе частотных преобразователей (до 40% экономии электроэнергии), сэндвич-панелями 100 мм для лучшей теплоизоляции и установки на открытом пространстве, пневматическим оборудованием для окраски, блоком очистки воздуха с активированным углём, подъёмно-передвижными платформами для маляров и рельсовой транспортной тележкой.
Срок разработки конструкторской документации — до 15 рабочих дней, срок изготовления — до 40 рабочих дней, монтажные и пусконаладочные работы — до 20 рабочих дней.
Нужна камера под ваш проект?
Рассчитаем конфигурацию под ваши изделия и условия малярного участка.
Комплект поставки камер серии IKFS Diagonal
Для базовой комплектации*
Компонент
IKFS-D-5
IKFS-D-7
IKFS-D-9
IKFS-D-12
IKFS-D-15
Конструкция
Комплект стеновых панелей
1 компл, 60 мм
1 компл, 60 мм
1 компл, 60 мм
1 компл, 80 мм
1 компл, 80 мм
Въездные-выездные ворота
1 компл
Сервисные двери для персонала
1 шт
Потолочная конструкция с комплектом рамок потолочных фильтров
1 компл
Вентиляционный канал выброса (стена с фильтром)
1 компл
Освещение
Светодиодные потолочные светильники, 4 × 18 Вт
6 шт
8 шт
10 шт
16 шт
20 шт
Светодиодные стеновые светильники, 4 × 18 Вт
—
—
—
10 шт
12 шт
Тепловая система
Дизельная или газовая горелка
1 шт
4-ходовой теплообменник из нержавеющей стали
1 шт
Электрический теплообменник
1 шт
Вентиляция
Центробежная приточная вентиляционная установка с электродвигателем
1 шт
Центробежная вытяжная вентиляционная установка с электродвигателем
1 шт
Шиберное устройство с пневмоприводом
1 компл
Заслонка ручного регулирования давления воздуха в кабине
1 шт
Частотный преобразователь вытяжной вентиляционной установки
1 шт
Фильтрация
Комплект фильтров выброса, подачи и предварительных
1 компл
Комплект рамок фильтров выброса
1 компл
Управление
Пульт управления с системами автоматики и контроля
1 шт
Измеритель давления в кабине камеры
1 шт
* Комплектация рассчитана для базовой конфигурации. Состав может изменяться в зависимости от технического задания заказчика.
Технические характеристики камер серии IKFS Diagonal
Для базовой комплектации*
Параметр
IKFS-D-5
IKFS-D-7
IKFS-D-9
IKFS-D-12
IKFS-D-15
Размеры**
Внешние габаритные размеры (Д×Ш×В), м
6 × 3,7 × 3,0
8,4 × 4,1 × 3,2
10 × 4,6 × 3,5
13,5 × 5,1 × 4,5
16,5 × 6,1 × 5,5
Внутренние размеры рабочей зоны (Д×Ш×В), м
4,8 × 3,6 × 2,5
7 × 4 × 2,7
8,6 × 4,5 × 3
12 × 5 × 4
15 × 6 × 5
Въездные ворота (Ш×В), мм
2 500 × 2 000
2 800 × 2 500
3 000 × 2 800
3 600 × 3 500
4 200 × 4 500
Двери для персонала (Ш×В), мм
650 × 1 900
Вентиляция
Производительность по воздуху, м³/ч
11 000
16 000
22 000
26 000
30 000
Скорость воздушного потока в камере с изделием, м/с
0,25
0,30
0,30
0,27
0,25
Температура воздуха (задаётся оператором), °C
16–80
Мощность приточной вентиляционной установки, кВт
5,5
5,5
7,5
11
15
Мощность вытяжной вентиляционной установки, кВт
5,5
5,5
5,5
7,5
15
Нагрев воздуха***
Тепловая мощность дизельной горелки, кВт
40–85
80–160
80–200
115–310
115–310
Расход дизельного топлива, кг/ч
3,4–7,2
7–13
7–13
8,6–26
8,6–26
Тепловая мощность газовой горелки, кВт
35–85
60–170
85–200
95–300
95–300
Расход природного газа, ст. м³/ч
3,7–8,9
6,4–18
6,4–18
10–32
10–32
Потребляемая мощность электрического теплообменника, кВт
30–90
36–108
40–120
50–150
60–180
Электроэнергия
Потребляемая мощность (без электрического теплообменника), кВт
12
12
14
19
30
Электропитание
3 фазы, 380 В, 50 Гц
* Характеристики приведены для базовой комплектации. При необходимости камера изготавливается по индивидуальному техническому заданию. ** Внешние габариты камеры зависят от типа и размещения вентиляционной установки. *** Расход энергоресурсов зависит от температуры наружного воздуха. Нагрев воздуха осуществляется газовой или дизельной горелкой либо электрическим теплообменником — на выбор заказчика.
