Компанія TWEKO спроєктувала та впровадила фарбувально-сушильну камеру для великогабаритних металоконструкцій серії RKFS із робочою зоною 17 000 × 6 000 × 3 500 мм. Через габарити виробів камеру оснащено розсувною стелею, що відкриває проріз для завантаження мостовим краном згори. До складу комплексу увійшли два комплекти термовентиляційних шаф, системи сухої фільтрації припливного та витяжного повітря та пульт керування. Камера забезпечує фарбування та сушіння до +60 °С в одному робочому просторі.
Про клієнта
ПП «АВ-ЕКСІМ» — виробник складського та вантажно-розвантажувального обладнання під торговою маркою AUSBAU. Компанія працює з 2005 року. Основною спеціалізацією підприємства є мобільні навантажувальні рампи, стаціонарні рампи й платформи, навісне обладнання для навантажувачів та індивідуальні рішення для вантажно-розвантажувальних операцій.
Завдання проєкту
Робоча зона мала розраховуватися на вироби довжиною до 17 метрів, а завантаження — виконуватися мостовим краном згори, без заїзду через ворота. Камера повинна була забезпечувати ефективне видалення фарбувального аерозолю з робочої зони та багатоступеневу очистку повітря, а також дозволяти фарбування й сушіння виробів в одному об’ємі, без перестановки. Окремі вимоги стосувалися експлуатації: зручне керування з контролем основних параметрів, індикація аварійних режимів і безпечні умови праці операторів відповідно до чинних норм.
Запропоноване рішення

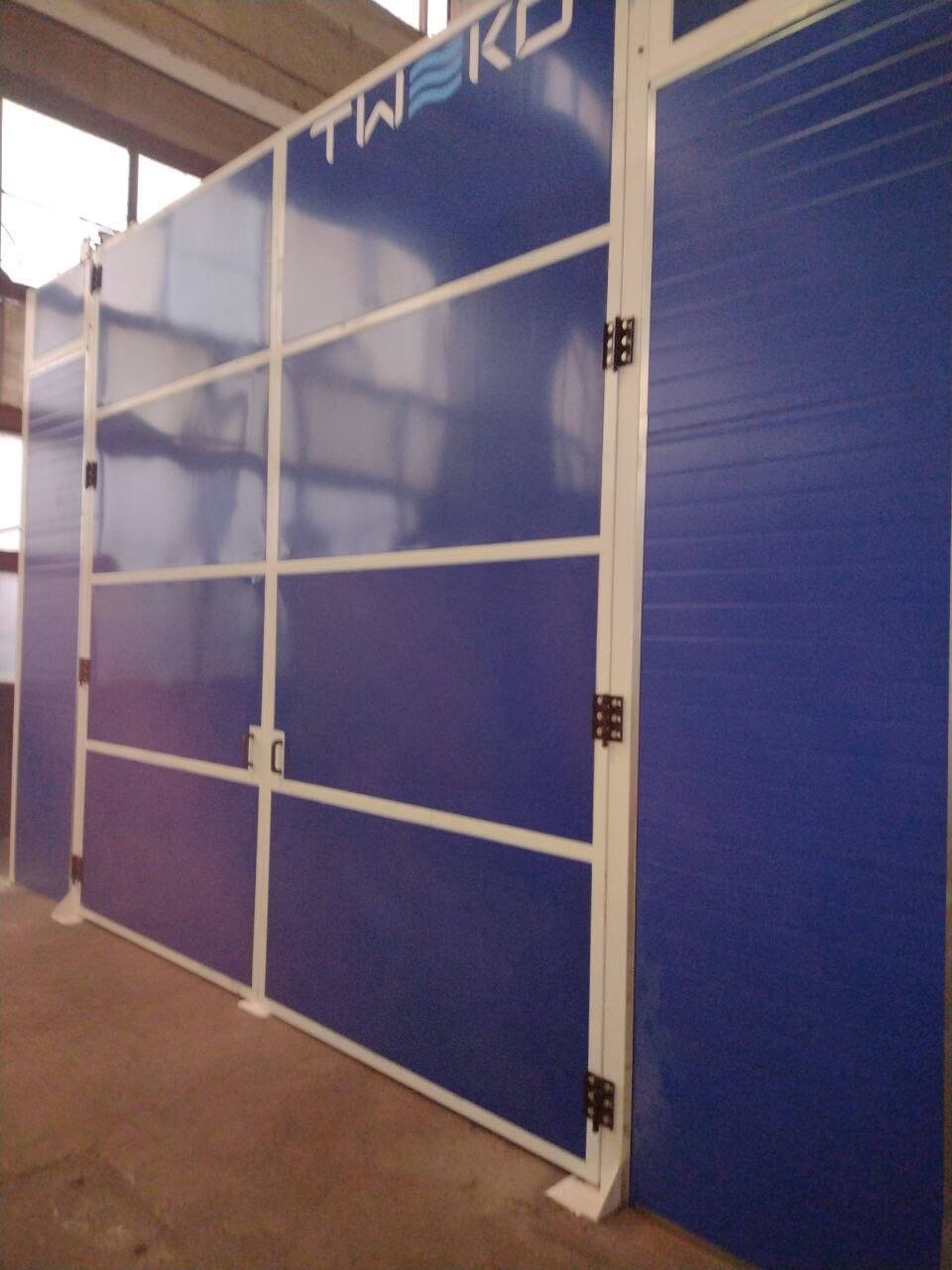

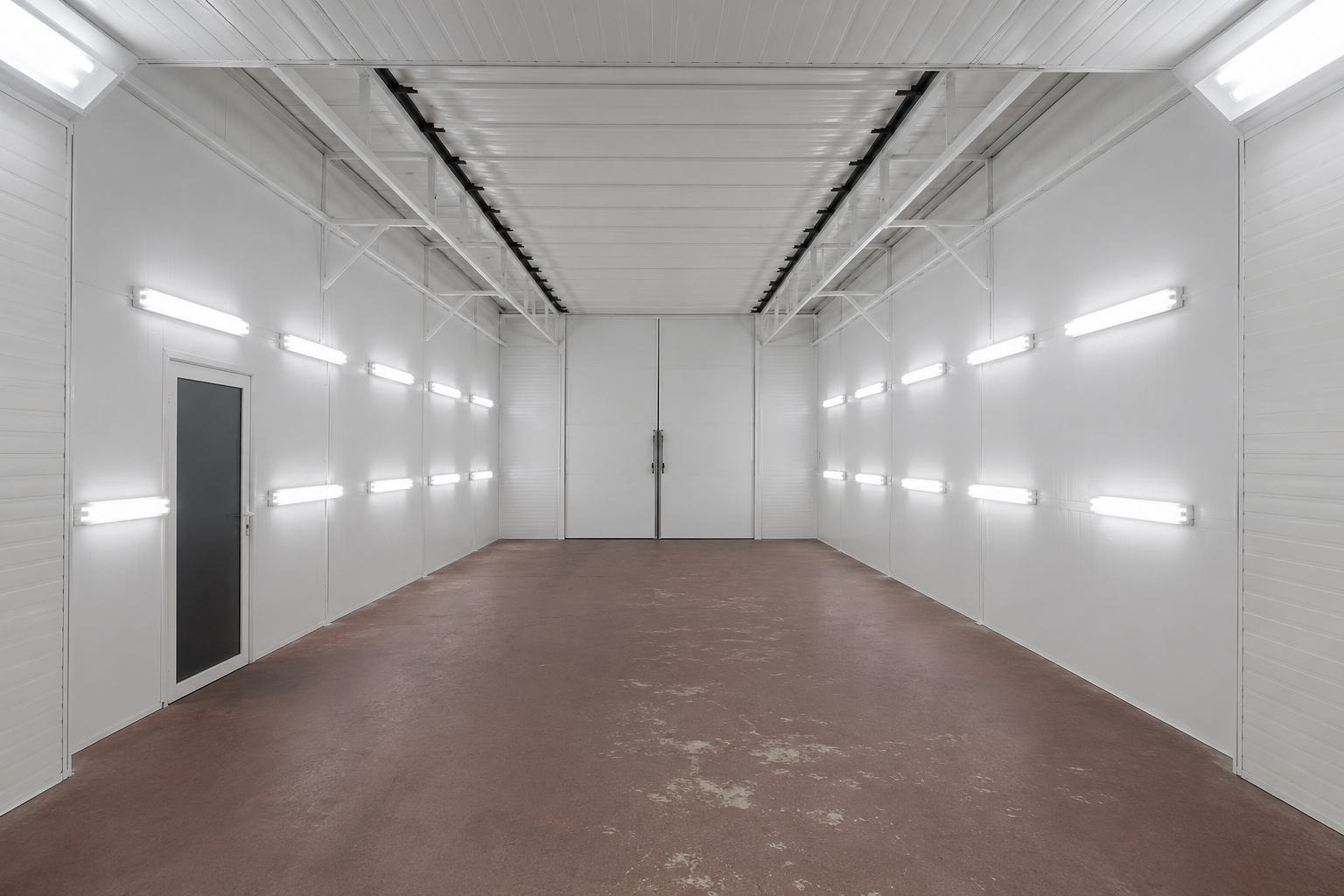

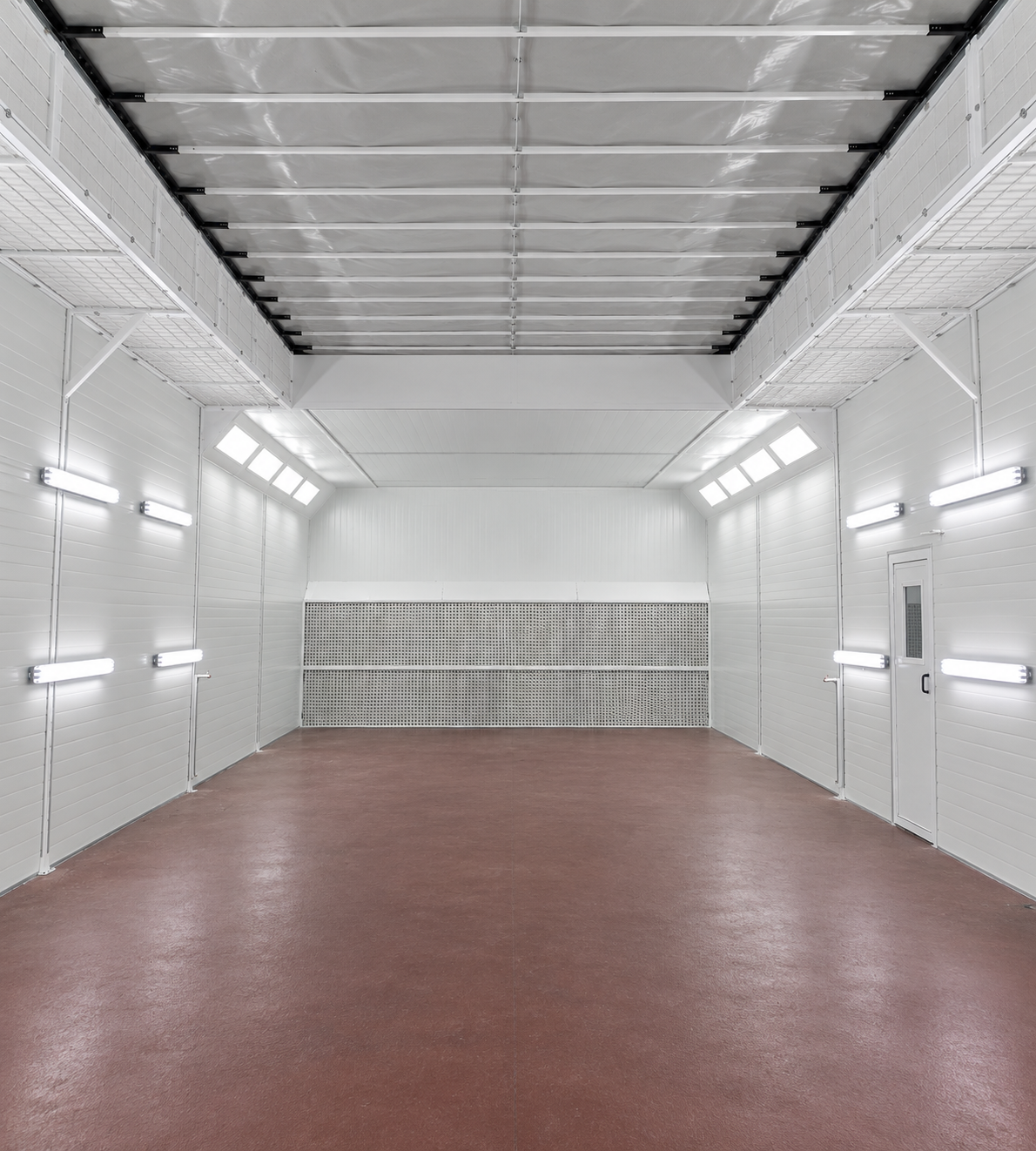

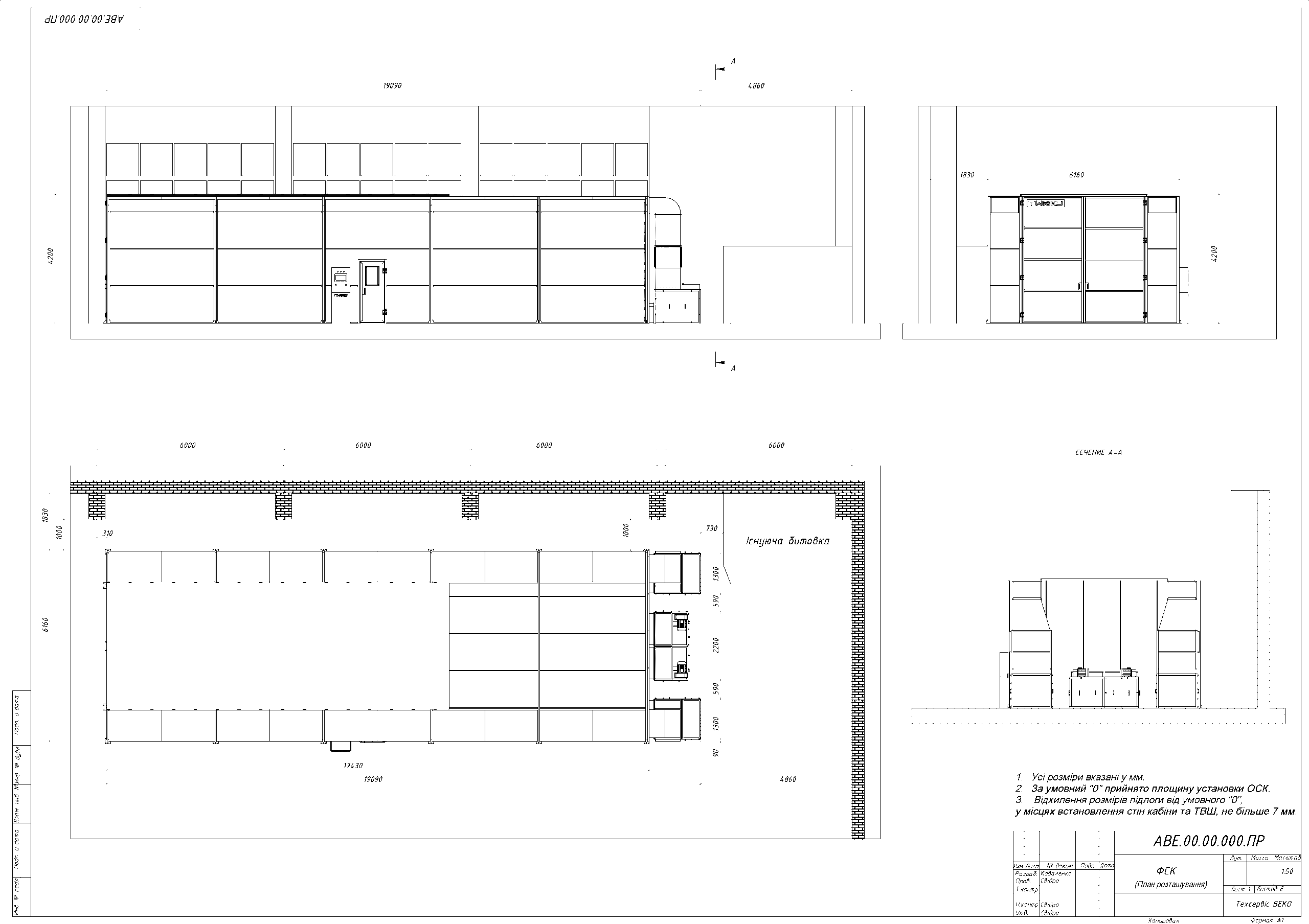

Відповідно до вимог замовника компанія TWEKO спроєктувала та виготовила фарбувально-сушильну камеру серії RKFS із робочою зоною 17 000 × 6 000 × 3 500 мм. Кабіна виконана як металева каркасна конструкція, обшита сендвіч-панелями, з розпашними воротами та сервісними дверима.

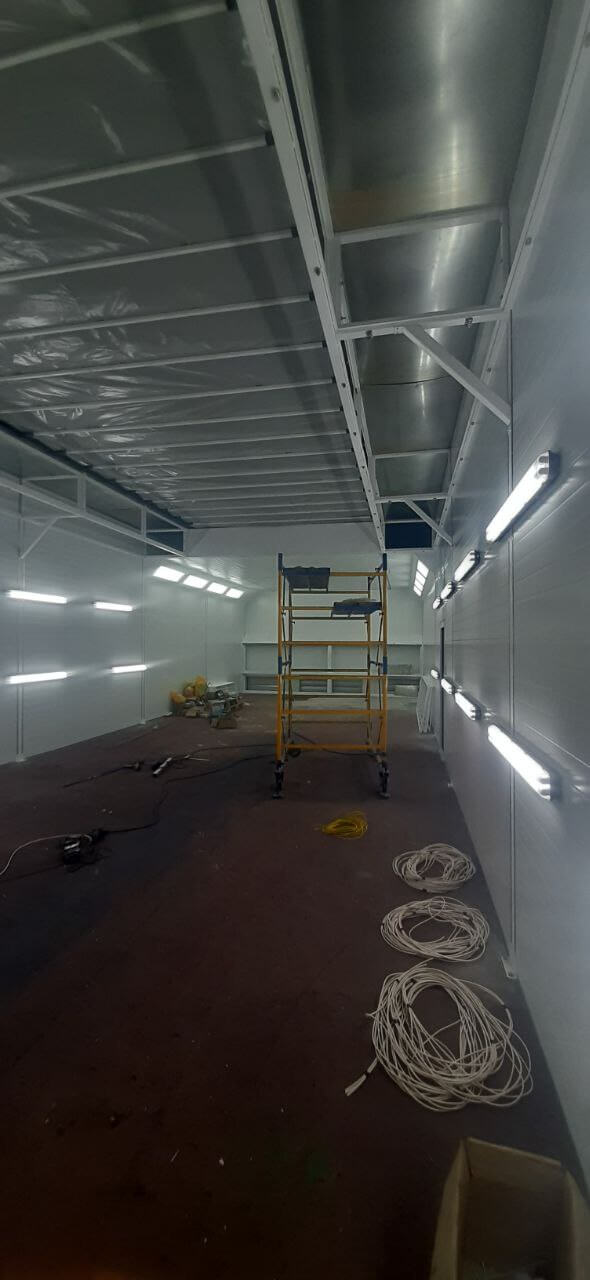

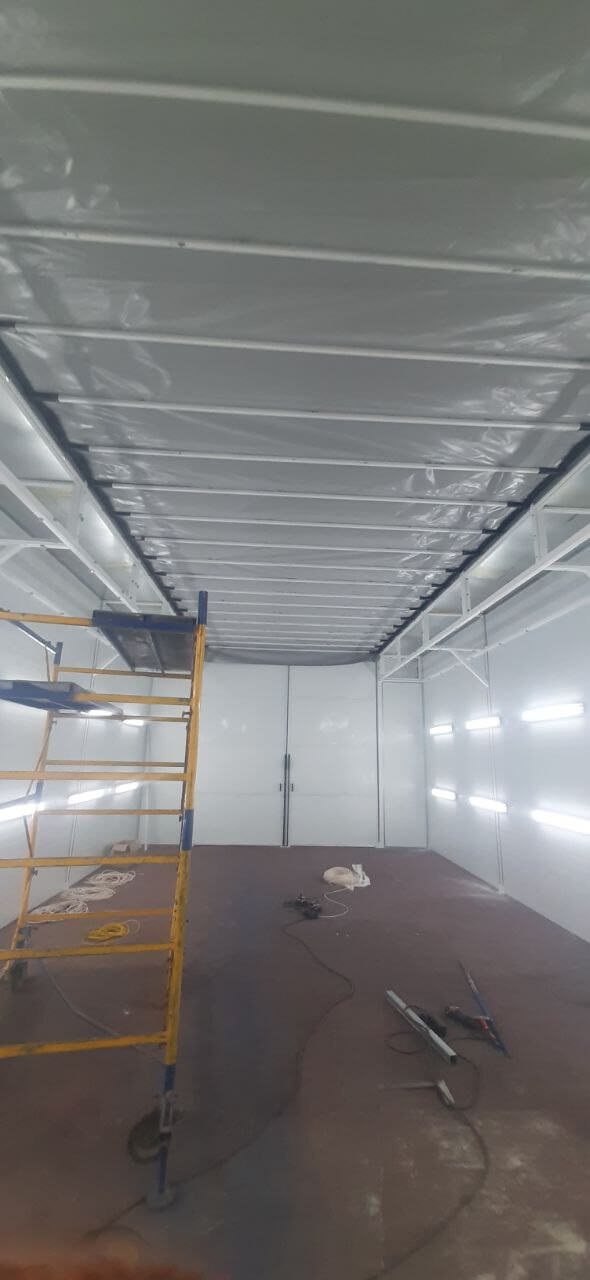

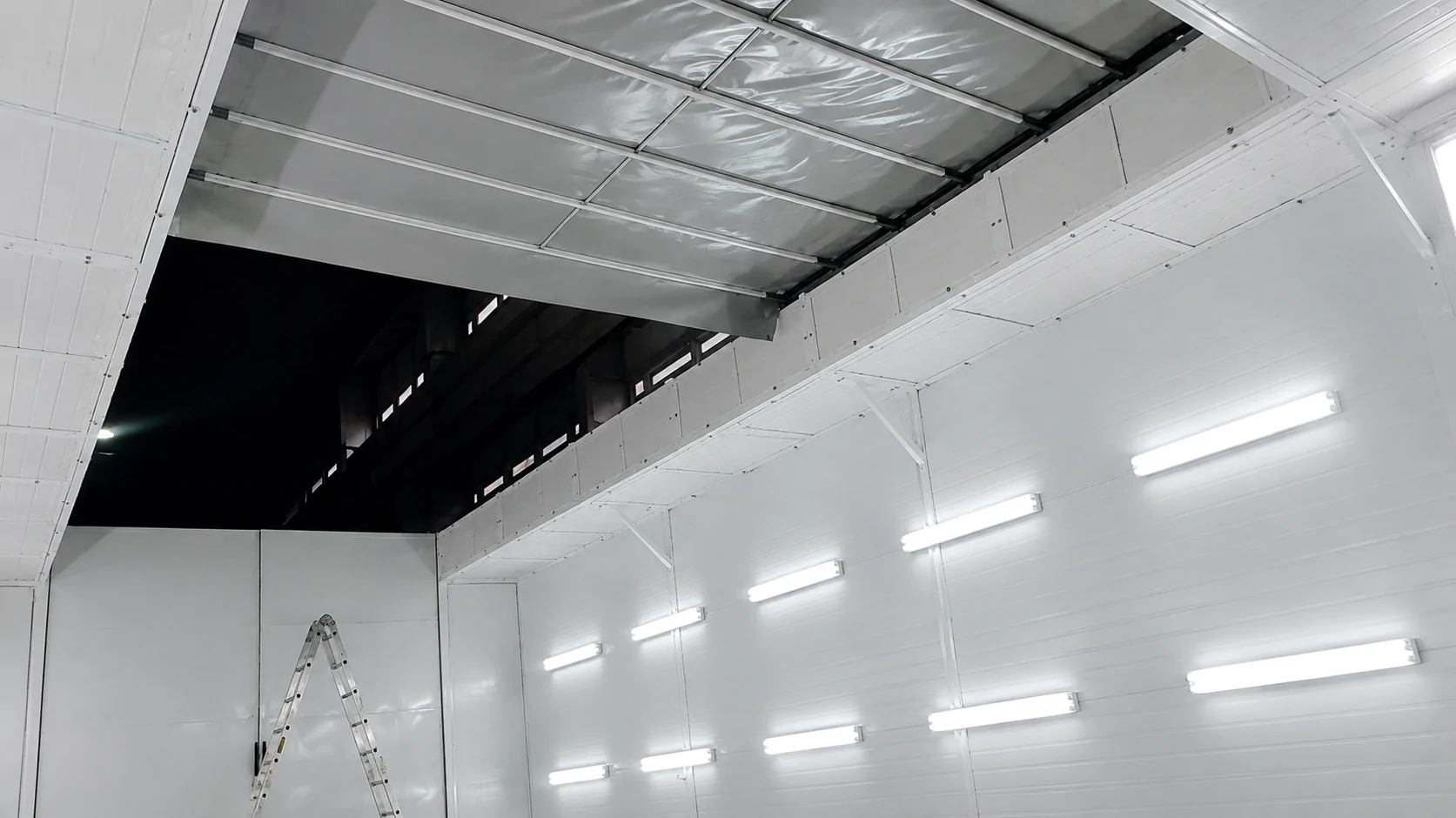

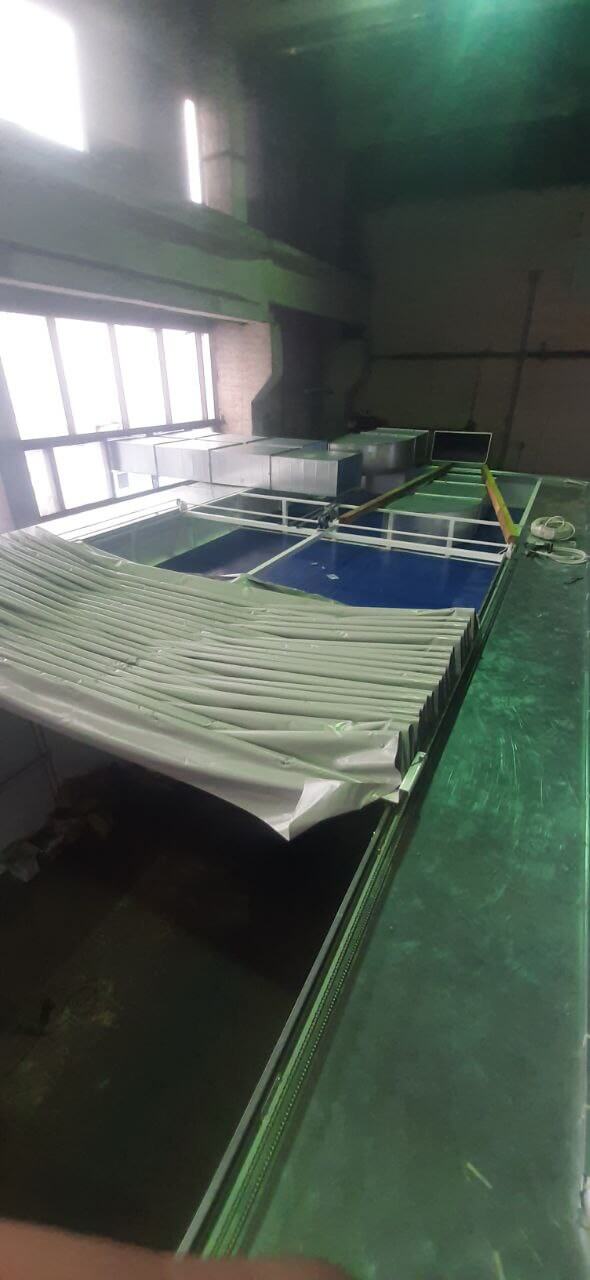

Ключова конструктивна особливість — розсувна стеля з приводом від мотор-редуктора. Вона забезпечує можливість завантаження великогабаритних металоконструкцій мостовим краном згори, без заїзду через ворота.
Повітрообмін забезпечують два комплекти термовентиляційних шаф. До складу системи входять дві припливні установки BVR-18 та дві витяжні установки BVR-18.
Система очищення включає попередню та тонку фільтрацію припливного повітря, а також двоступеневу суху фільтрацію витяжного повітря картонним лабіринтним і скловолоконним фільтрами.

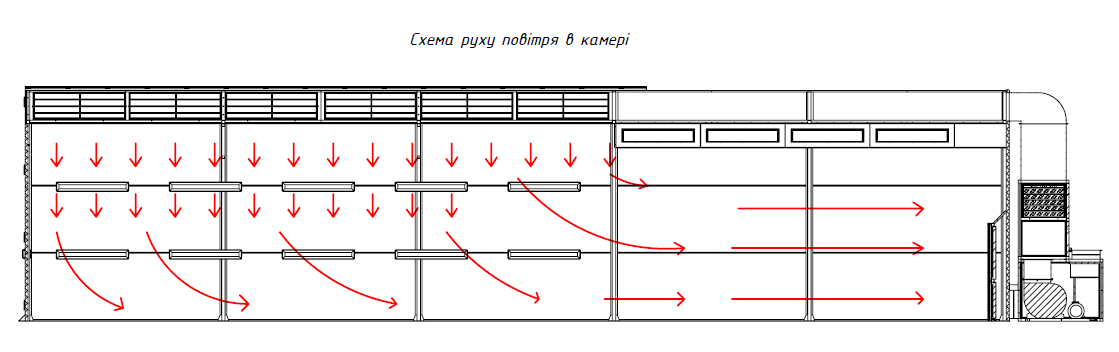

Під час фарбування атмосферне повітря проходить попереднє очищення, подається вентилятором через теплообмінник і стельовий фільтр тонкого очищення до робочої зони. Забруднене фарбувальним аерозолем повітря очищується та видаляється через бокові витяжні канали.
Режим сушіння працює автоматично та складається з трьох циклів: продувки, сушіння та охолодження. Під час сушіння повітря циркулює через теплообмінник і повторно повертається до робочої зони. Максимальна температура в камері становить +60 °С.

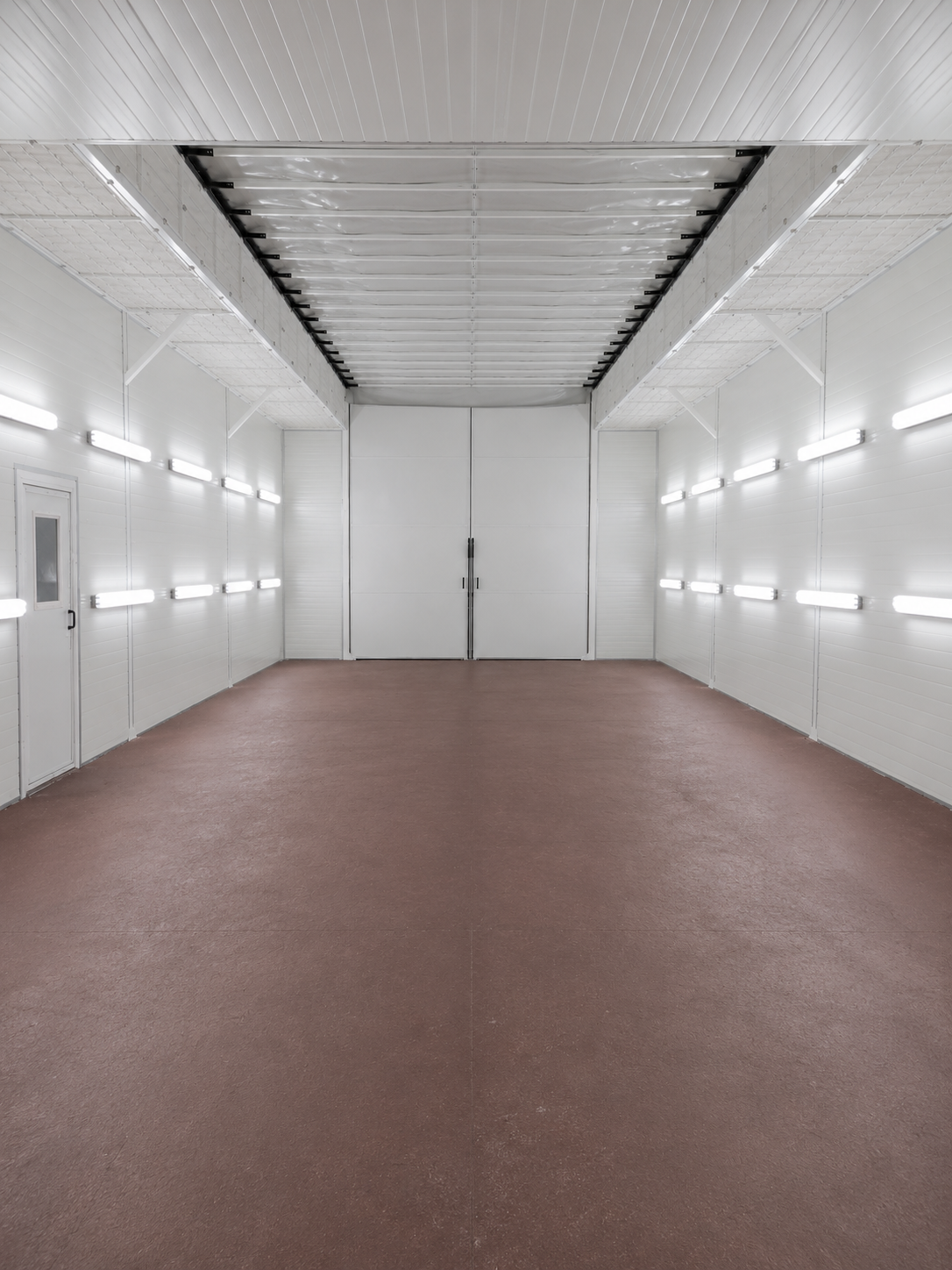

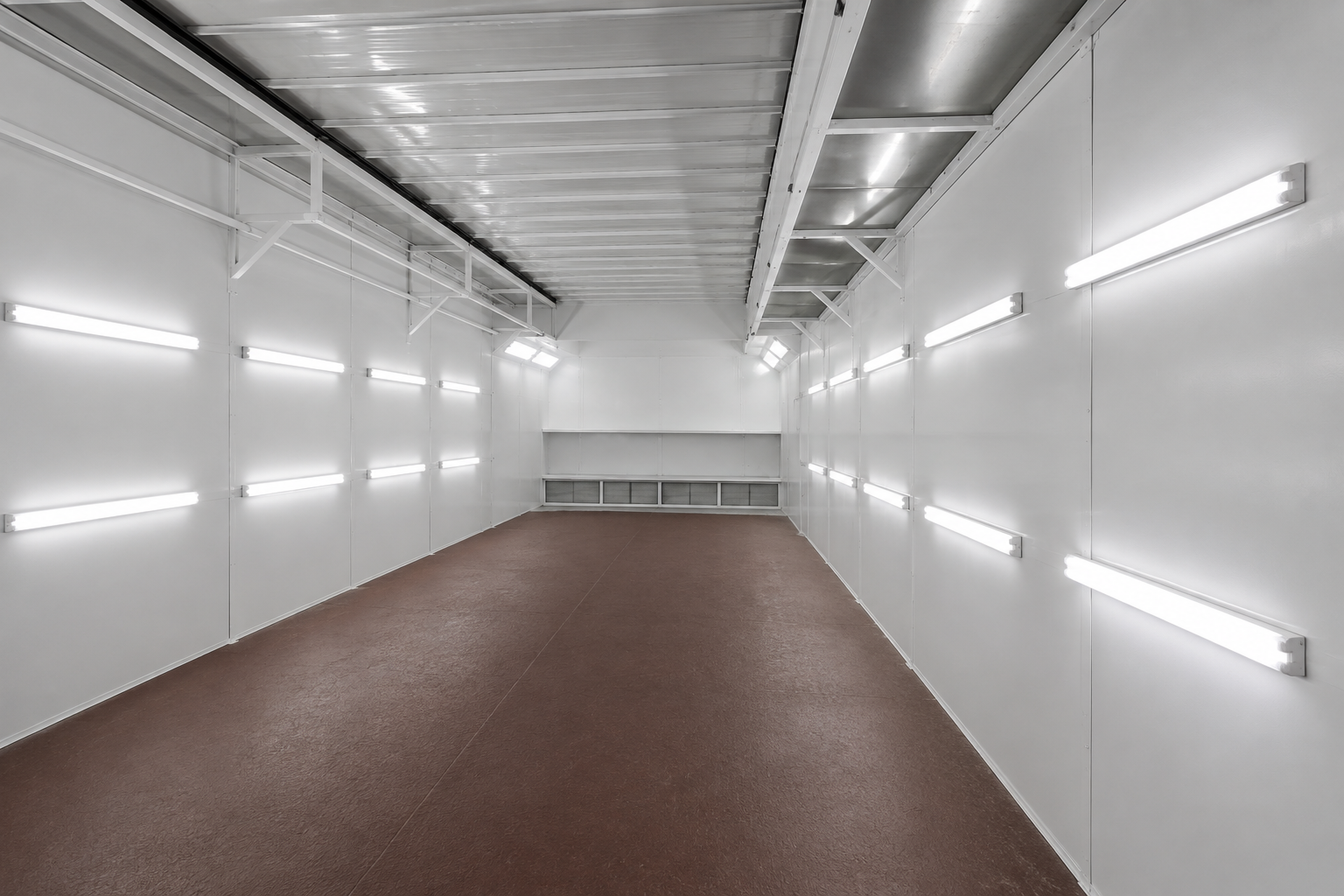

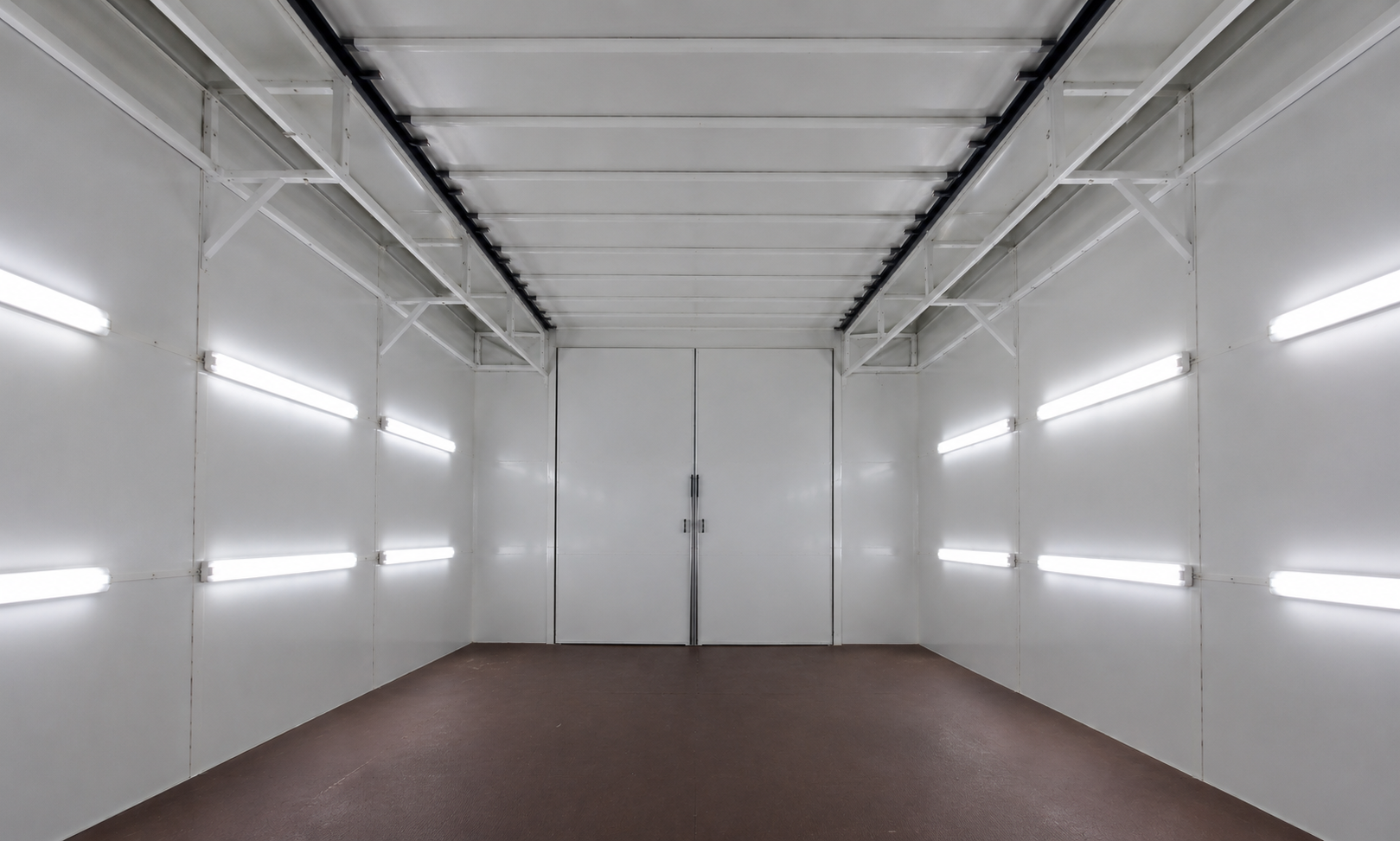

Освітлення робочої зони виконано світильниками зі світлодіодними лампами T8. Конструкцією передбачені стельові, стінові та кутові світильники. Стельові світильники встановлені під кутом 45° та входять до конструкції кабіни.
Керування обладнанням здійснюється з електричного пульта. Система передбачає регулювання робочих параметрів, таймер сушіння, лічильник мотогодин, частотне регулювання вентиляторів та індикацію роботи основних вузлів.
Для захисту від перегріву встановлено два рівні аварійного контролю температури. При 90 °С припиняється робота нагріву, а при досягненні 115 °С обладнання камери повністю вимикається.
Технічні характеристики комплексу
| Габаритні розміри | |
|---|---|
| Внутрішні розміри робочої зони | 17 000 × 6 000 × 3 500 мм |
| Зовнішні розміри | 19 090 × 6 160 × 4 200 мм |
| Сервісні двері (Ш × В) | 840 × 1 975 мм |
| Маса обладнання | 10 000 кг |
| Вентиляція та нагрів | |
| Кількість припливних вентиляційних установок | 2 шт. |
| Потужність електродвигунів припливних установок | 7,5 кВт, 2 шт. |
| Кількість витяжних вентиляційних установок | 2 шт. |
| Потужність електродвигунів витяжних установок | 5,5 кВт, 2 шт. |
| Нагрівання повітря | Електричне, ТЕН |
| Кількість нагрівальних елементів | 60 шт. |
| Максимальна температура в камері | до +60 °С |
| Робочий надлишковий тиск | 20–80 Па |
| Фільтрація повітря | |
| Попередня фільтрація | Акриловий фільтр, ефективність 89 % |
| Стельова фільтрація тонкого очищення | Акриловий фільтр, ефективність 96,7 %, площа 56 м² |
| Лабіринтна фільтрація | Картонний фільтр, ефективність 93 % |
| Фільтрація витяжних коробів | Скловолоконний фільтр, площа 32 м² |
| Освітлення та електроживлення | |
| Тип освітлення | LED T8 |
| Максимальна потужність освітлення | до 2 кВт |
| Електроживлення | 380 В / 50 Гц |
| Загальна споживана потужність | 207 кВт |
| Інші характеристики | |
| Рівень звуку всередині камери | 65 дБ |
| Рівень звуку ззовні камери | 70 дБ |
Обладнання для фарбування великогабаритних металоконструкцій рідко буває серійним: розміри виробів і планування цеху щоразу визначають власні технічні вимоги. Для ПП «АВ-ЕКСІМ» компанія TWEKO спроєктувала та виготовила фарбувально-сушильну камеру серії RKFS із розсувною стелею. Рішення поєднало завантаження виробів зверху мостовим краном, фарбування та сушіння в одному робочому просторі, а також системи фільтрації припливного та витяжного повітря.
Плануєте організувати ділянку для фарбування та сушіння великогабаритних виробів? Фахівці TWEKO допоможуть підібрати конфігурацію фарбувально-сушильної камери, систему вентиляції, фільтрації та нагріву відповідно до габаритів виробів і технологічних вимог вашого виробництва.
