Технологии очистки воздуха в покрасочных камерах

29.05.2026 Примерное время чтения: 5 минут

Введение

Одним из ключевых требований к эксплуатации покрасочной камеры является обеспечение безопасности. Кроме того, воздушная фильтрация играет важную роль в достижении высокого качества окраски, поскольку наличие в воздухе пыли, мелких частиц, микрокапель и паров лакокрасочных материалов может негативно сказаться на результате работы. Не менее важна качественная очистка воздуха и на этапе принудительной сушки с обдувом горячим воздухом. Попадание твердых частиц в этот момент способно повредить даже безупречно нанесенное покрытие.

Сегодня мы подробно разберем как работает современная система фильтрации и почему подготовка воздуха — это не просто вспомогательный процесс, а фундамент качественной покраски.

Влияние качества воздуха на процесс и безопасность

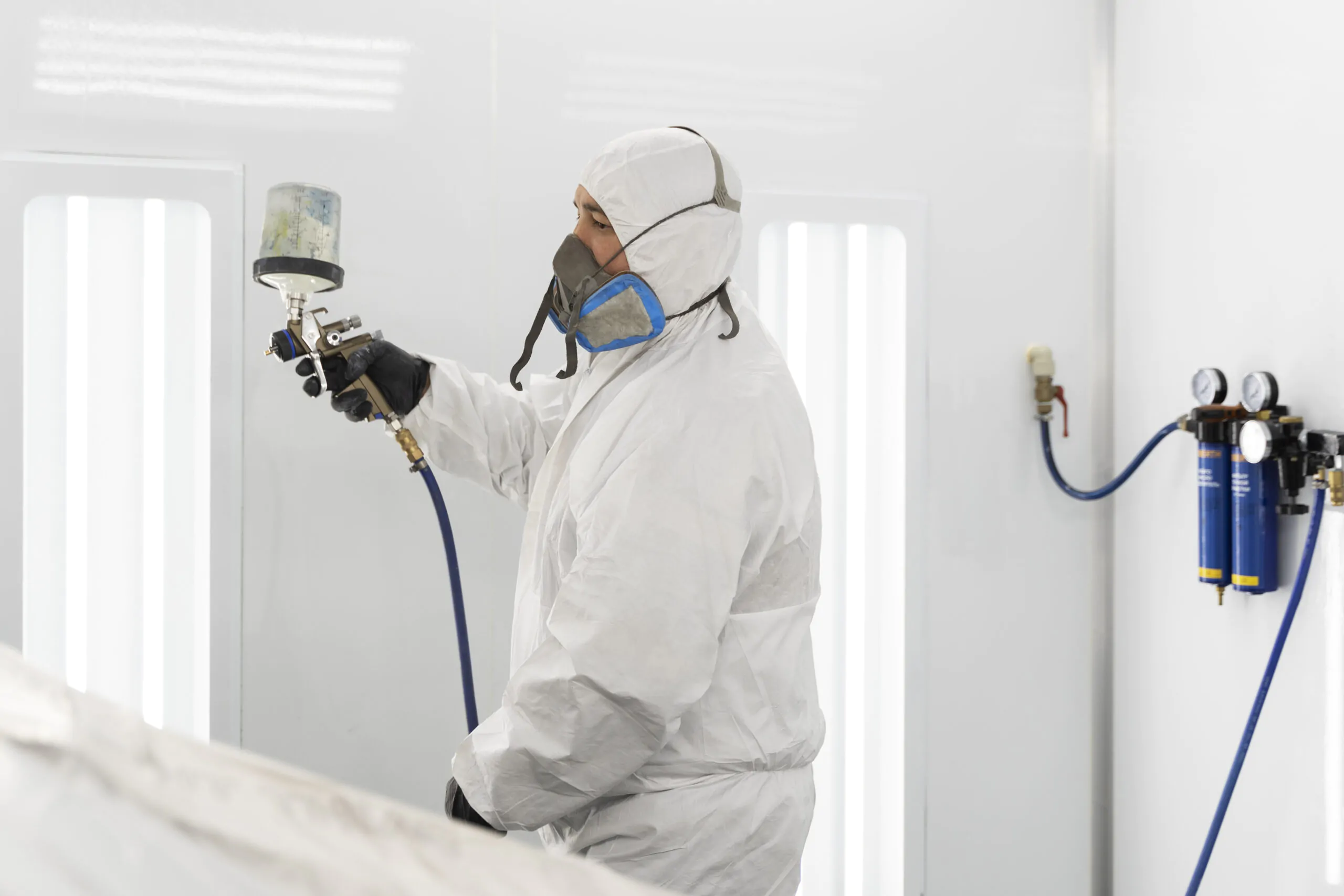

Загрязненный воздух в малярке — главный враг маляра. Мельчайшие частицы пыли, ворс и капли опыла, оседая на свежеокрашенную поверхность, создают дефекты (шагрень, «рыбьи глаза», кратеры), что ведет к дорогостоящей переделке.

С точки зрения безопасности, вентиляция для покрасочных камер решает критическую задачу — удаление паров растворителей. Летучие органические соединения (ЛОС) при определенной концентрации образуют взрывоопасную смесь. Эффективная очистка воздуха предотвращает накопление токсичных паров, минимизируя риск детонации и отравления сотрудников.

Зачем нужна вентиляция в малярной камере?

Система предварительной фильтрации предназначена для первичной очистки приточного воздуха, а также для дополнительной очистки воздушных потоков, циркулирующих внутри камеры. Именно этот этап позволяет существенно снизить количество загрязнений еще до основной фильтрации. В состав системы могут входить вентиляционные фильтры различных типов и конструкций, обеспечивающие степень очистки воздуха класса G2–G4.

Основная же функция непосредственно системы вентиляции — создание направленного ламинарного потока, который «прижимает» туман краски и уводит его в систему фильтрации. Без принудительного движения воздуха частицы краски будут беспорядочно циркулировать в пространстве, загрязняя оборудование и самого оператора. Кроме того, система вентиляции отвечает за поддержание стабильной температуры и влажности, необходимых для правильной полимеризации ЛКП.

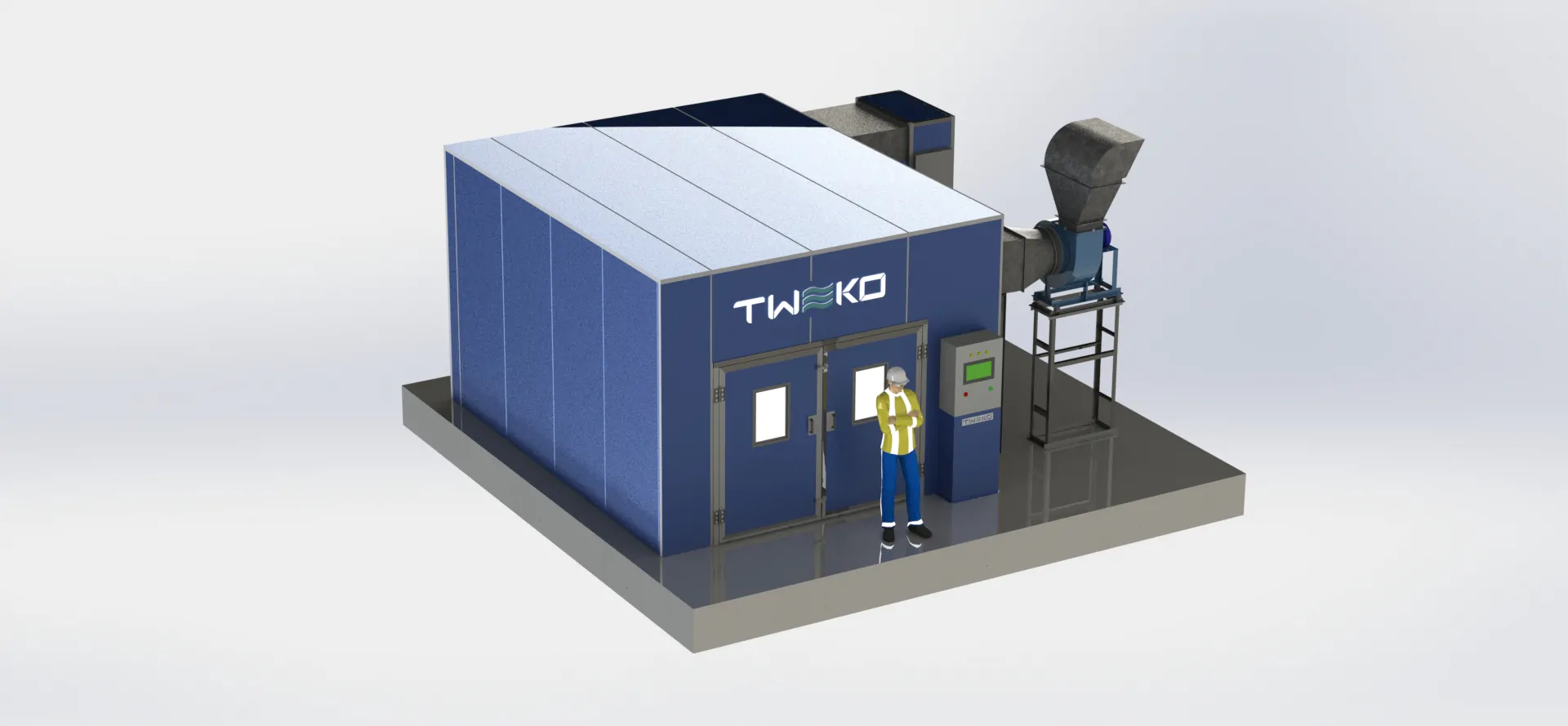

Виды покрасочных боксов и их особенности

Выбор системы вентиляции напрямую зависит от типа используемой камеры. В зависимости от задач производства выделяют:

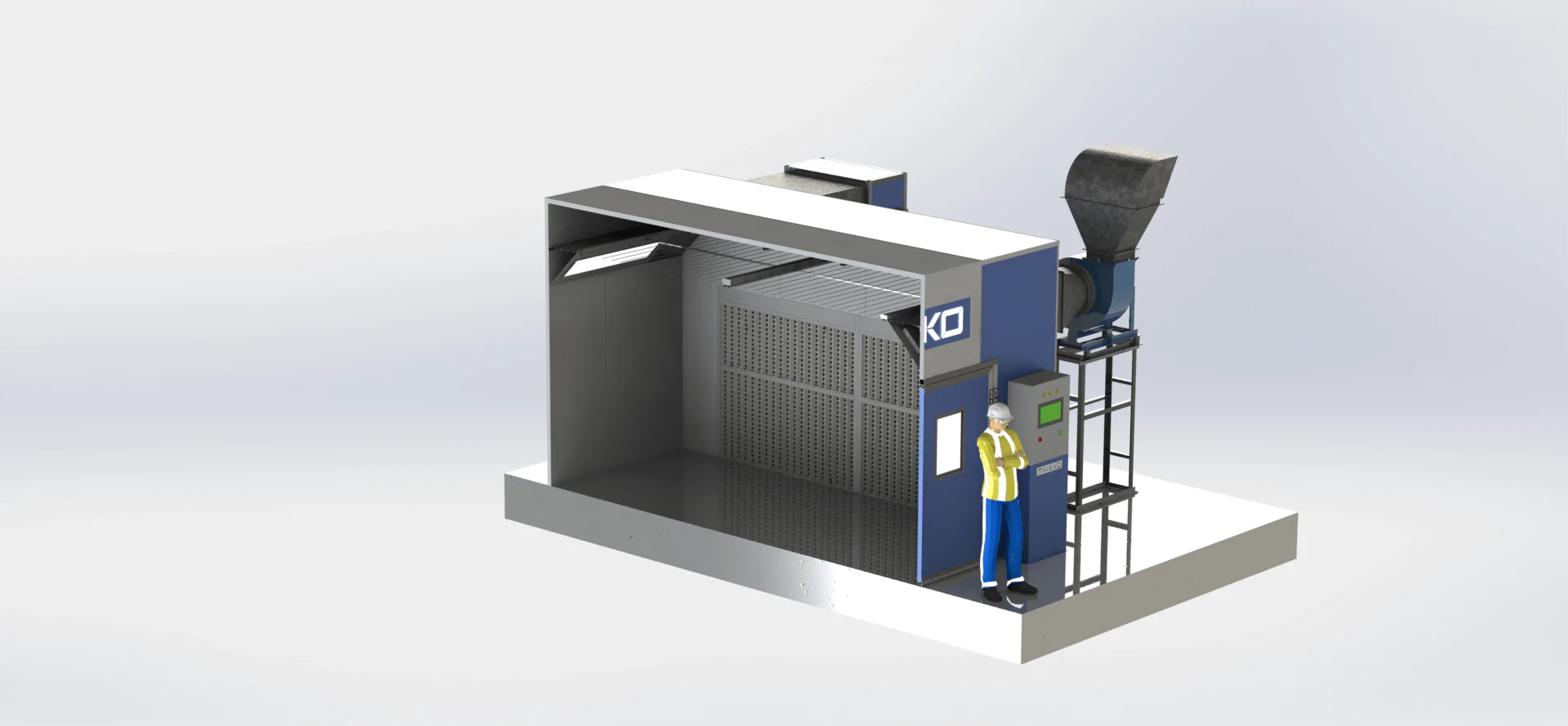

  1. 1. Сухие покрасочные камеры. Оптимальны для мастерских с небольшим объемом работ. Здесь очистка воздуха в покрасочной камере происходит через сменные сухие фильтры. Они просты в обслуживании и не требуют подвода воды.
  2. 2. Водяные покрасочные камеры. Используют водяную завесу для улавливания опыла. Такая подготовка воздуха для покрасочной камеры считается более глубокой и применяется на крупных серийных производствах.
  3. 3. Покрасочно-сушильные камеры. Оборудованы мощными теплообменниками. В режиме сушки температура поднимается до 60–80°C, ускоряя полимеризацию.
  4. 4. Мобильные и модульные камеры. Гибкие решения для ограниченных пространств, которые позволяют реализовать полноценный цикл покраски на временных участках.

Также существуют модульные покрасочные камеры, конструкция которых собирается из отдельных модулей и может адаптироваться под задачи конкретного производства. Такие решения позволяют создавать камеры различных размеров и конфигураций, обеспечивая гибкость при организации технологического процесса. Модульные системы особенно востребованы на предприятиях, где требуется индивидуальный подход к производству и настройке оборудования под разные виды работ.

Принципы работы вентиляционных систем

Для эффективной работы малярка должна быть оснащена двумя типами установок. Разбираем каждую:

  • Приточная вентиляция в покрасочной камере. Забирает наружный воздух, нагревает его и подает сверху через потолочный пленум. Это создает ламинарный (равномерный) поток, который исключает турбулентность и подъем пыли.
  • Вытяжная вентиляция. Обеспечивает забор загрязненных масс. Вытяжка для покрасочной камеры обычно располагается внизу, создавая зону низкого давления. Это позволяет «осаждать» тяжелый окрасочный туман на напольные фильтры, защищая органы дыхания маляра.

Наиболее эффективной схемой считается двухмоторная. В ней приточно-вытяжной цикл полностью синхронизирован.

Как рассчитать параметры системы

Правильный расчет приточно-вытяжной вентиляции покрасочной камеры — залог отсутствия «мертвых зон», где может застаиваться туман. Следует обращать внимание на следующие моменты:

Кратность воздухообмена

Ключевой параметр — кратность воздухообмена для покрасочной камеры. Для профессиональных боксов она составляет от 80 до 120 раз в час. Это означает, что воздухообмен в покрасочной камере происходит каждые 30–45 секунд.

Мощность вытяжки

Чтобы понять, как рассчитать мощность вытяжки, необходимо использовать формулу производительности в зависимости от скорости потока (рекомендуемая скорость — 0.25–0.35 м/с):

$$P = S \times V \times 3600$$

Где:

  • P — производительность вентилятора ($м^3/час$);
  • S — рабочая площадь фильтров пола ($м^2$);
  • V — скорость движения воздуха ($м/с$).

Важно сбалансировать систему так, чтобы приток превышал вытяжку на 5–10%. Это создает избыточное давление, которое не дает пыли из цеха проникать внутрь через уплотнители дверей.

Многоступенчатая очистка воздуха

Современная малярка требует поэтапной работы. Она включает такие шаги фильтрации:

  1. 1. Предварительная. Панельные фильтры задерживают крупный мусор с улицы.
  2. 2. Потолочная. Тонкие маты удерживают частицы до 5 микрон.
  3. 3. Напольная (Paint-stop). Специальное стекловолокно задерживает липкий пигмент.
  4. 4. Угольная. Финишная очистка выбрасываемого воздуха от запахов и химии.

Правильно организованная вентиляция для покрасочных камер — это фундамент рентабельности малярного участка. Только соблюдая нормы воздухообмена и температурного режима, можно гарантировать безупречный результат покраски любого объекта и безопасность персонала.
