В мае 2025 года заказчик из Западной области Украины объявил тендер на поставку и монтаж покрасочно-сушильной камеры для крупногабаритной оборонной техники. Участие в нем приняла компания TWEKO и одержала победу. Целью проекта стало создание надежной системы для покраски и сушки крупногабаритных элементов с соблюдением стандартов безопасности. Уникальная особенность решения — проходной тип камеры с нагревом от теплоносителя центрального отопления для снижения энергозатрат и интеграция автоматической системы пожаротушения. Подробнее о решениях для оборонной техники.
О клиенте
Заказчик — предприятие в Западной Украины, специализирующееся на ремонте и обслуживании крупногабаритной оборонной техники. Для обеспечения качественного нанесения покрытий в ограниченном пространстве и с строгими требованиями к безопасности потребовалась специализированная покрасочная камера. Решение от TWEKO оптимизирует ремонтные процессы, повышает качество покрытий и гарантирует надежность эксплуатации техники. Чтобы купить покрасочную камеру для подобных задач, обратитесь в TWEKO. Промышленные покрасочные камеры от TWEKO обеспечивают профессиональную покраску с учетом всех норм.
Задачи проекта
- Создание проходной покрасочно-сушильной камеры с внутренними размерами не менее 9000 × 4000 × 4500 мм для работы с крупногабаритной техникой.
- Интеграция системы нагрева от теплоносителя центрального отопления для снижения энергозатрат и обеспечения температуры 20–25°C.
- Обеспечение приточно-вытяжной вентиляции производительностью не менее 27000 м³/ч со скоростью воздуха 0,3 м/с и степенью очистки 91–99,95%.
- Установка 4-створчатых распашных ворот размером не менее 3800 × 4500 мм и сервисных дверей для персонала с взрывозащищенным исполнением в соответствии с ГОСТ 12.1.010-76 и ГОСТ 12.1.004-91.
- Интеграция автоматической системы пожаротушения и сигнализации для обеспечения безопасности в условиях специализированного производства.
- Дополнительно: учет принципа работы покрасочной камеры для оптимальной циркуляции воздуха и снижения расхода энергии.
Решение от компании TWEKO
Компания TWEKO реализовала кастомизированное решение на базе IKFS Diagonal модели КФС.000.00.00-ЭНЕРГИЯ, серия IKFS-D-P-10, адаптированное для техники специального назначения. Проект выполнен «под ключ» с полной комплектацией, включая рамки фильтров, воздуховоды, технические отсеки и пульт управления. Камеры для покраски от TWEKO — это профессиональное оборудование для нанесения лакокрасочных покрытий с учетом промышленных нужд.
Конструкция камеры: Каркасный несущий корпус из сэндвич-панелей толщиной 80 мм (оцинкованная сталь, изоляция из минеральной ваты, пенопласт для ворот из-за срочности). Габаритные размеры — 9300 × 7800 × 5300 мм, рабочая зона — 9000 × 4000 × 4500 мм. Проходной тип с диагональным обдувом для оптимальной логистики. Ворота — 4-створчатые распашные (3800 × 4500 мм) с профильным уплотнителем, ригельными замками и направляющими. Пол — бетонный с металлическими плитами, которые временно демонтировали для монтажа камеры и вернули на место после завершения работ. Интегрировано операторское помещение (стойка оператора 600 × 280 × 980 мм), двери для персонала (2 шт., ширина 80 мм), вентиляционные блоки.
Термовентиляционная группа: Агрегаты расположены сбоку камеры, нагрев от теплоносителя воды через калорифер и смесительный узел. Производительность вентиляции — 27000 м³/ч с взрывозащищенными моторами. Вихревой теплообменник обеспечивает температуру: покраска — 16–24°C, сушка — 20–80°C. Установлено три шибера с ручным приводом (900 × 300 × 160 мм, 900 × 400 × 160 мм, 1000 × 600 × 160 мм) с шинорейками (Р=30 мм). Воздуховоды (22 единицы) с кронштейнами и прямоком на выброс (500 мм).
Система фильтрации: Двухступенчатая: предварительная (91–92%, карманные фильтры 1050 × 440 × 250 мм, 2 шт.), основная (99,95%, потолочные фильтры 1600 × 2000 мм, 6 шт.), послекамерная (94% пигмента, картонные фильтры 2000 × 1000 мм, 4 шт., стекловолокно 2000 × 1000 мм, 4 шт.). Использовано активированное уголь для дополнительной очистки.
Освещение и безопасность: Взрывозащищенные угловые LED-светильники Т8 (1200 мм, 4 × 18 Вт, 12 шт.) для освещения ≥900 люкс. Интегрирована автоматическая пожарная сигнализация и система тушения. Система безопасности блокирует подачу сжатого воздуха при отсутствии напряжения (комплект пневматики). Добавлены аварийные выходы, крышка ввода для защиты пульта управления от воды, желоба над воздуховодами для отвода дождевой воды.
Система управления: Пульт управления (2 шт., один из них в шкафу вытяжки) для контроля вентиляции и температуры. Мощность — 16 кВт, напряжение 380 В, 50 Гц.
Дополнительные элементы: Ровный пол без каналов, монтажные уголки, профили, нащельники (130 × 130 мм), кабельные лотки, комплект метизов, пенополистирол для изоляции. Монтажные привязки с точностью ±10 мм для фундамента.
Ход реализации
Проект был реализован в течение 90 календарных дней — от победы в тендере до полностью готового решения. Работы разделили на несколько ключевых этапов:
Получение запроса и победа в тендере.
В марте–мае 2025 года компания TWEKO получила запрос, приняла участие в тендере и одержала победу.
Анализ и проектирование.

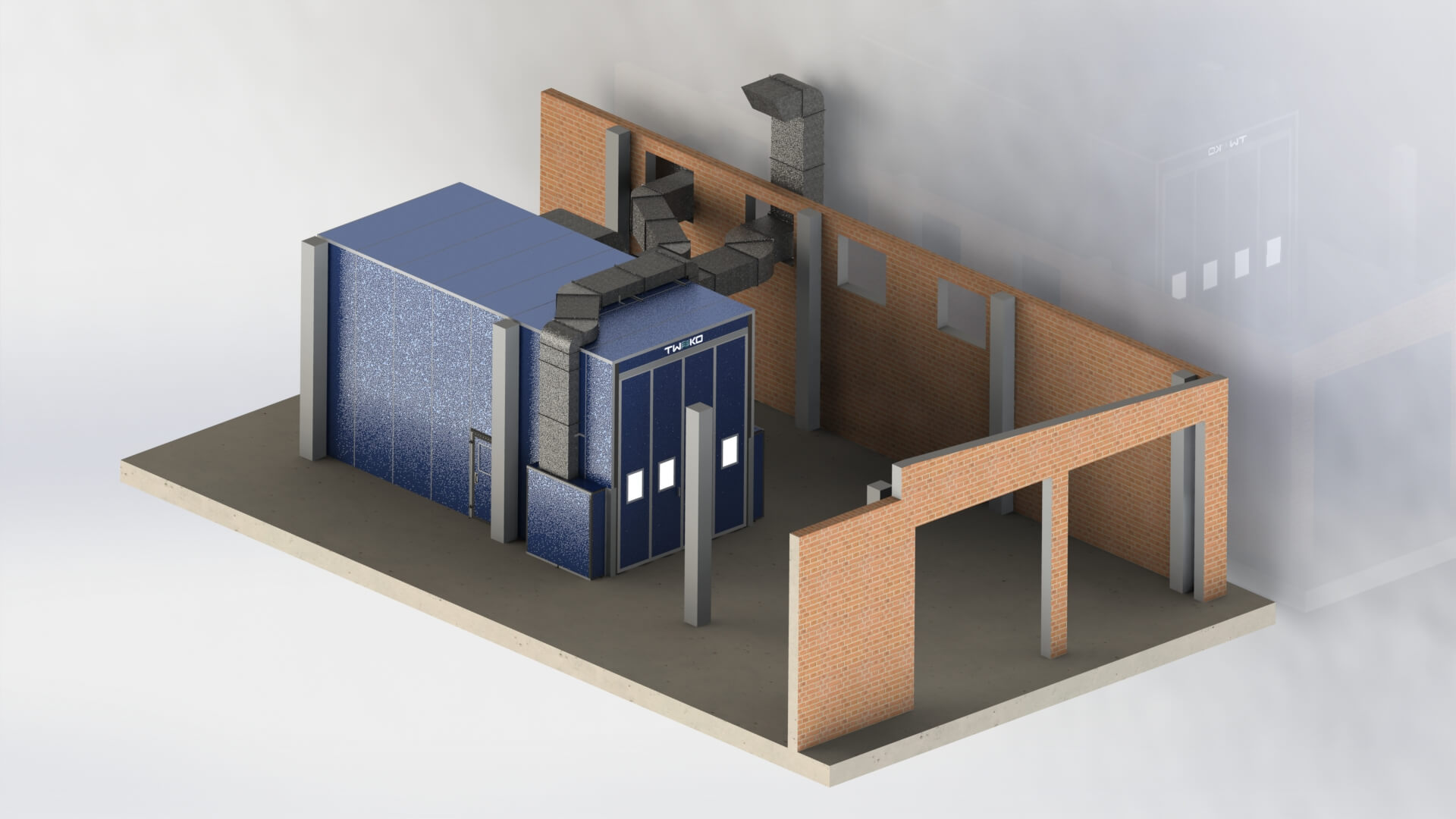

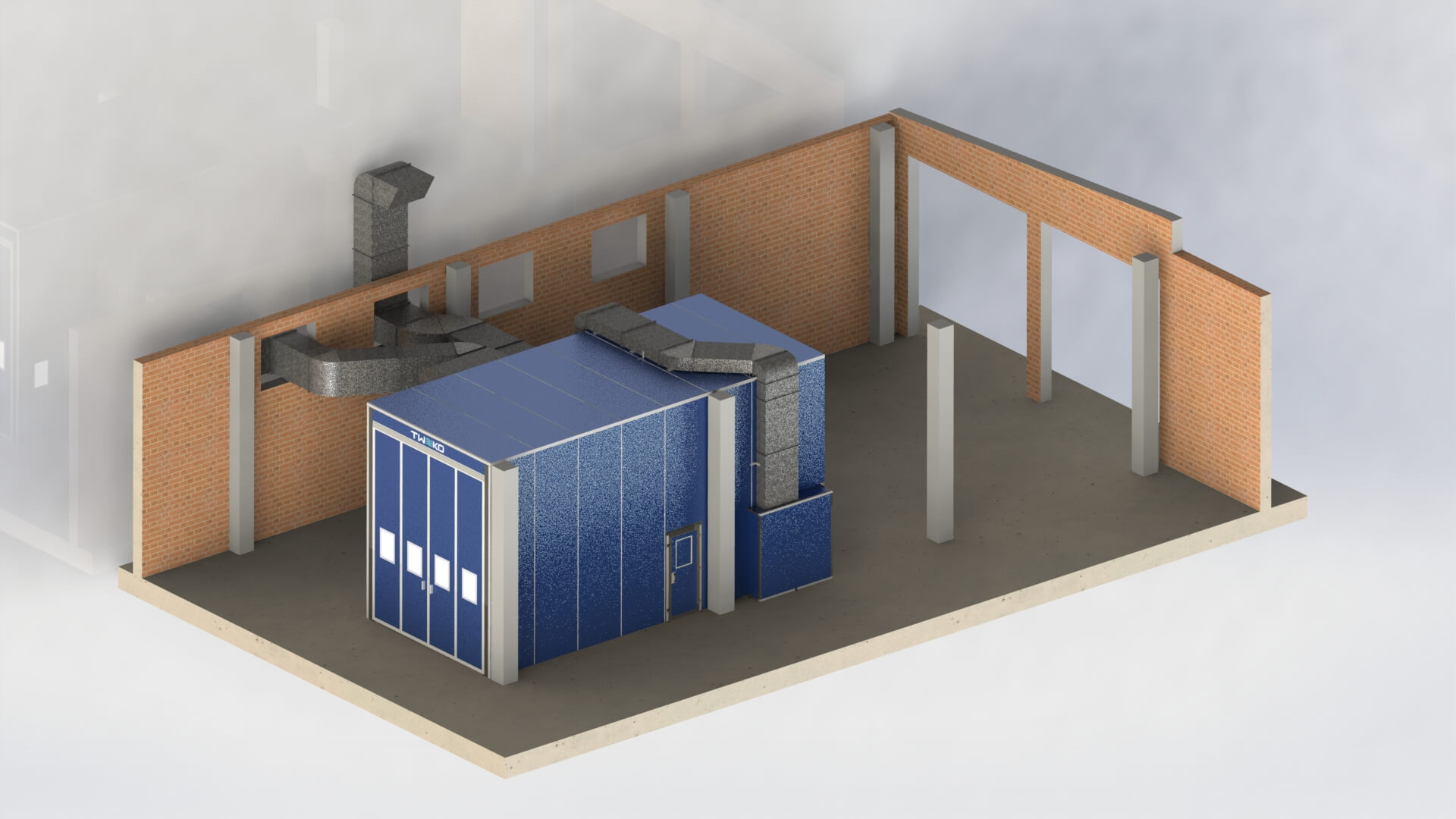

На этапе обсуждения с заказчиком уточнены детали по конструкции пола, системе нагрева и ворот. Было принято решение об использовании водяного нагрева от центрального отопления и четырехстворчатых распашных ворот. После выезда на объект откорректированы габариты камеры и подготовлена визуализация с планом размещения для согласования.
Изготовление оборудования.

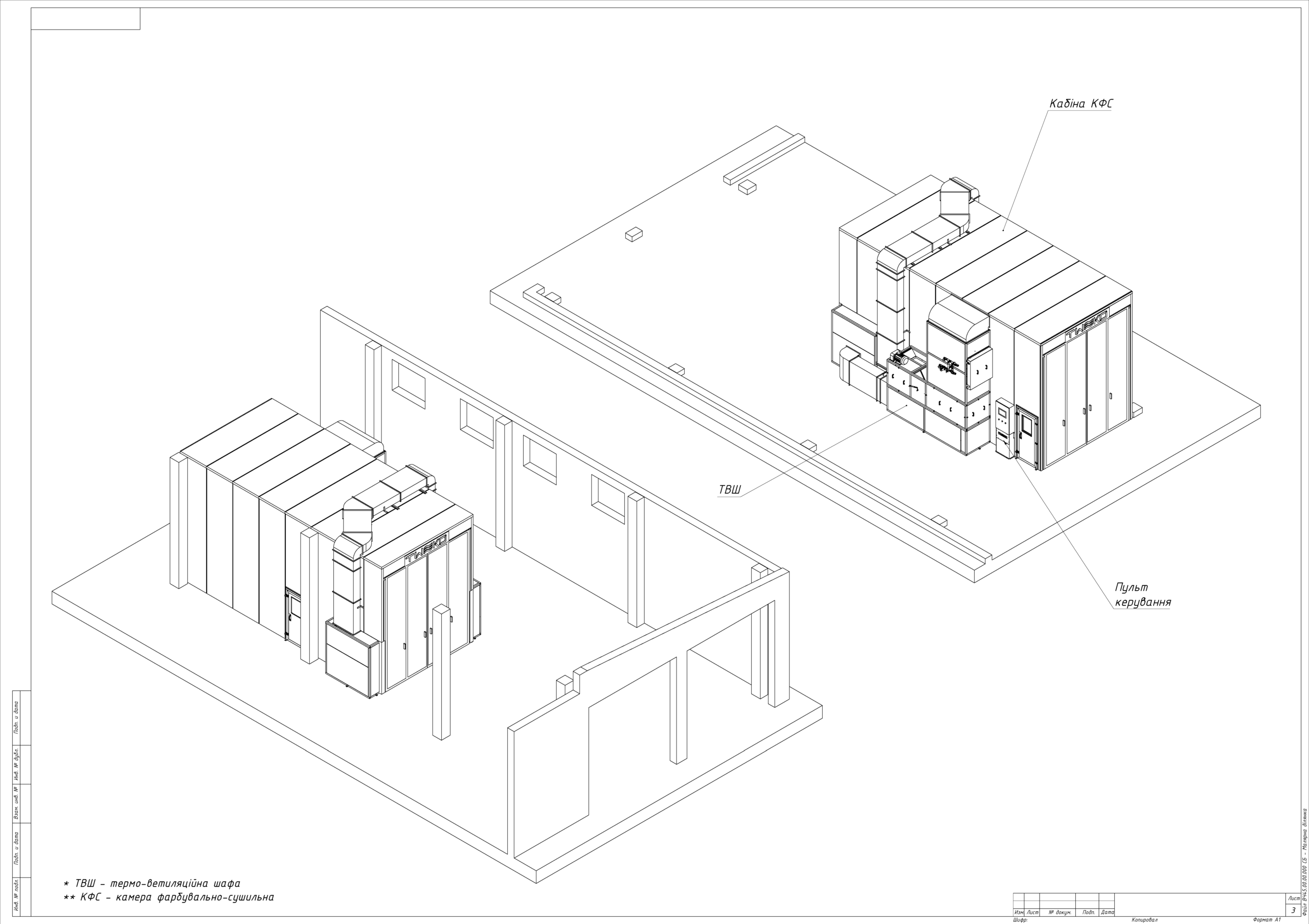

Разработаны и изготовлены узлы и агрегаты камеры: вытяжные шкафы, воздуховоды, тепловентиляционный блок, калорифер, потолочные элементы и ворота. Для отдельных деталей привлечено производство с лазерной резкой, что позволило ускорить процесс. К концу мая подготовлено сборочное чертеж камеры.
Монтаж и ввод в эксплуатацию.
В июне осуществлена поставка оборудования на объект и монтаж камеры. Дополнительно интегрирована система автоматического пожаротушения. Первые дни июля были посвящены доработке деталей и завершению монтажных работ. 9 июля 2025 года проект успешно сдан с подписанием актов, проведением инструктажа и передачей полного пакета технической документации на русском языке с электросхемами.
Результаты для заказчика
- 90 календарных дней от тендера до готового решения — оперативная реализация сложного проекта.
- Стабильный микроклимат для покраски оборонной техники со скоростью воздуха 0,3 м/с и высоким очищением.
- Повышенная безопасность благодаря взрывозащищенным элементам, автоматическому пожаротушению и блокировке систем.
- Оптимизированная логистика за счет проходного типа и удобных ворот, экономия пространства в помещении высотой 6510 мм.
- Снижение энергозатрат благодаря нагреву от центрального отопления и энергоэффективной вентиляции.
- Профессиональная зона подготовки к покраске с учетом всех норм для промышленных покрасочных камер.
Отзыв клиента
Руководитель технического подразделения, заказчик
Заключение
Этот проект подчеркивает экспертизу TWEKO в создании покрасочных камер для оборонной техники, с фокусом на кастомизацию, скорость реализации и соответствие строгим стандартам безопасности. Производство покрасочных камер TWEKO гарантирует качество и надежность.
Современные решения для оборонной техники
Серия IKFS Diagonal — современное решение для покраски крупногабаритной техники, с диагональным обдувом, энергоэффективным микроклиматом, двухступенчатой фильтрацией и взрывозащищенной безопасностью. Серия KS предлагает компактные малярные комплексы для промышленных нужд.
