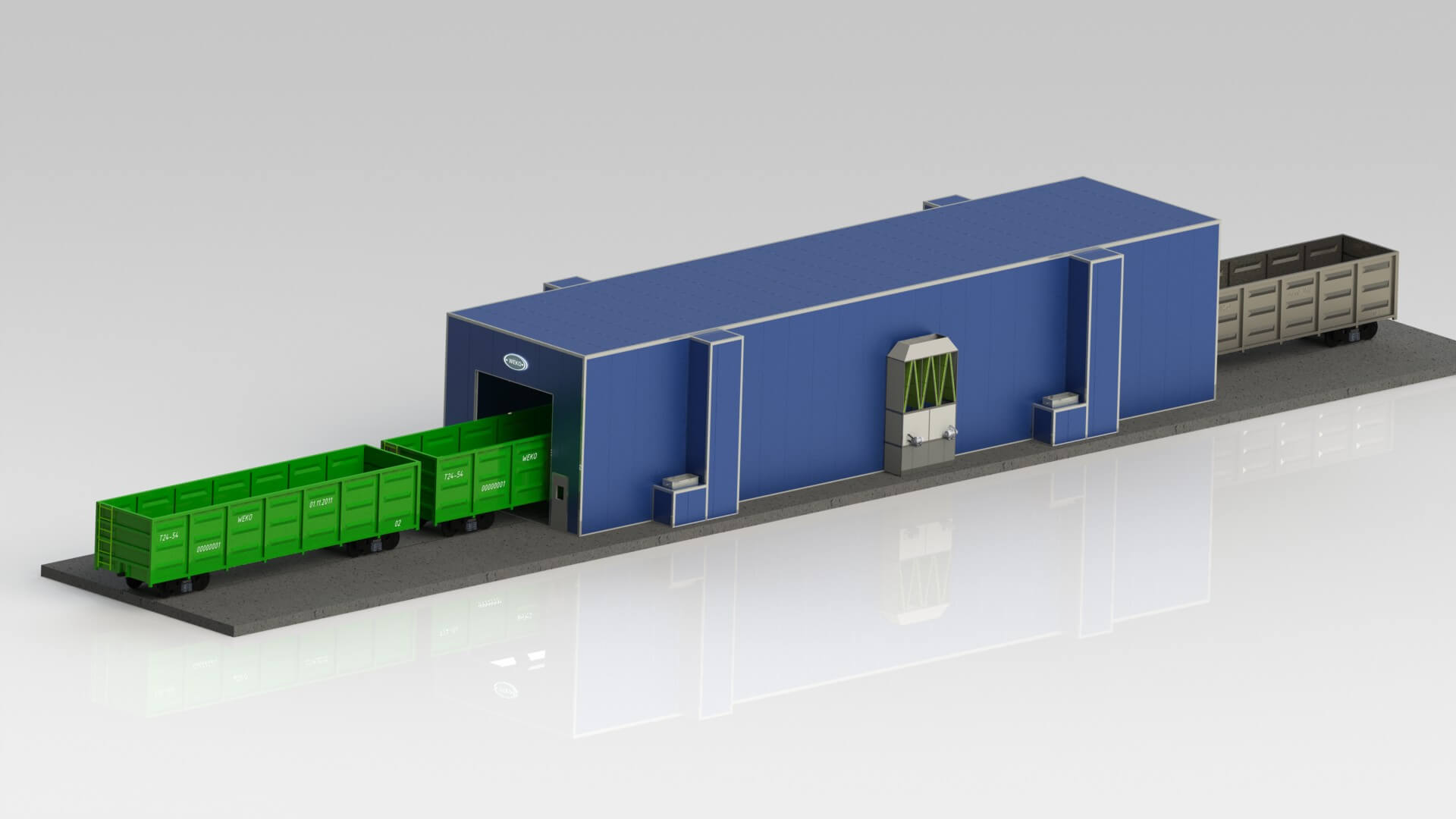

В декабре 2012 года компания TWEKO успешно реализовала масштабный проект — разработала и установила окрасочно-сушильную камеру для Центрального ДЕПО железнодорожного вокзала в г. Тбилиси, Грузия. Камера проходного типа с уникальными техническими характеристиками (внутренние размеры 32×6,6×6 м) позволяет эффективно окрашивать два грузовых или один пассажирский вагон одновременно. Система разделения на две секции обеспечивает независимую работу, а гибридная система нагрева (электричество/дизель) гарантирует надежность в любых условиях — даже при дефиците энергоресурсов.
О клиенте
Центральное ДЕПО железнодорожного вокзала г. Тбилиси — ключевое предприятие в Грузии, специализирующееся на ремонте и обслуживании железнодорожных вагонов, в том числе пассажирских поездов. ДЕПО обеспечивает техническое обслуживание, ремонт кузовов и окраску подвижного состава для поддержания его внешнего вида и долговечности. Высокие стандарты качества и необходимость работы в условиях ограниченных энергоресурсов требуют применения современного оборудования, такого как окрасочно-сушильные камеры. TWEKO предлагает надежные решения для железнодорожной отрасли, адаптированные к специфическим требованиям клиентов.
Задачи проекта
Целью проекта было создание окрасочно-сушильной камеры для нанесения и сушки лакокрасочных покрытий на вагоны пассажирских и грузовых поездов. Основные требования включали:
- Разработка камеры проходного типа для одновременной окраски двух грузовых или одного пассажирского вагона.
- Возможность независимой работы двух секций камеры для окраски и сушки.
- Создание системы нагрева, работающей на электричестве или дизеле, для экономии энергоресурсов.
- Установка камеры без подготовки фундаментного основания с встроенными воздуховодами.
Все требования проекта были направлены на повышение эффективности технологического процесса при минимальных энергозатратах, а также на создание безопасной и эргономичной рабочей среды для персонала.
Решение от компании TWEKO: окрасочно-сушильная камера для вагонов

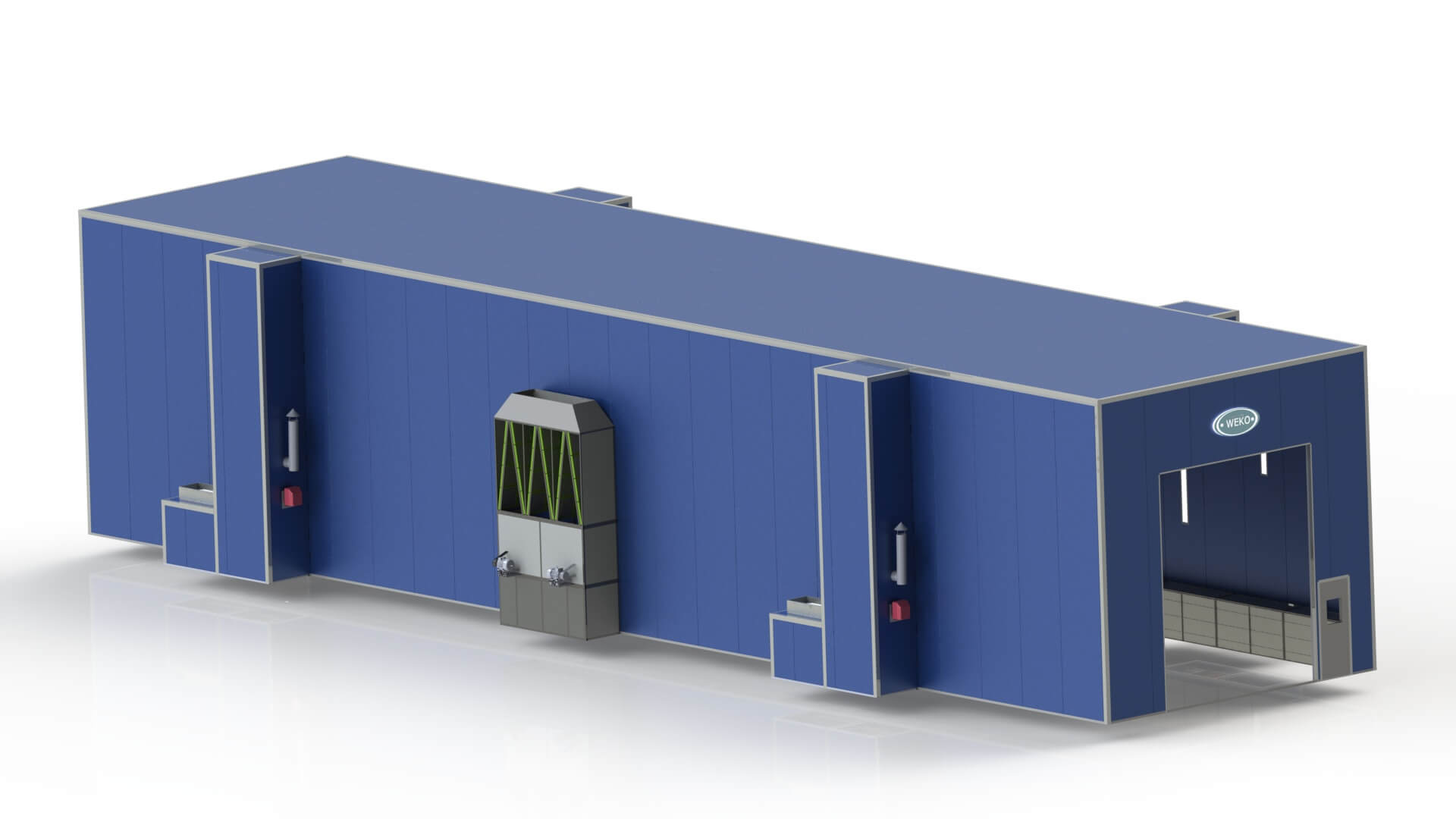

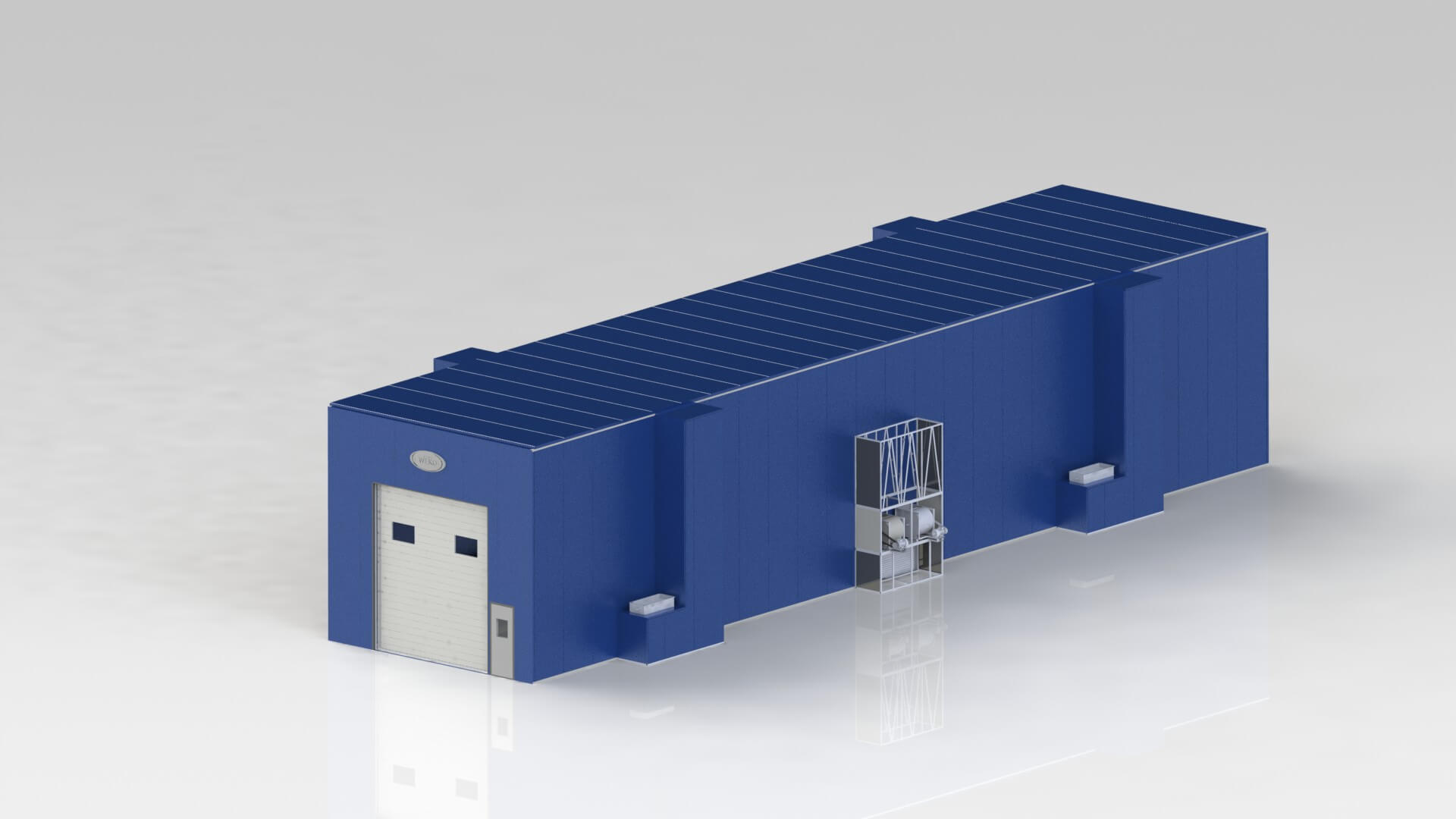

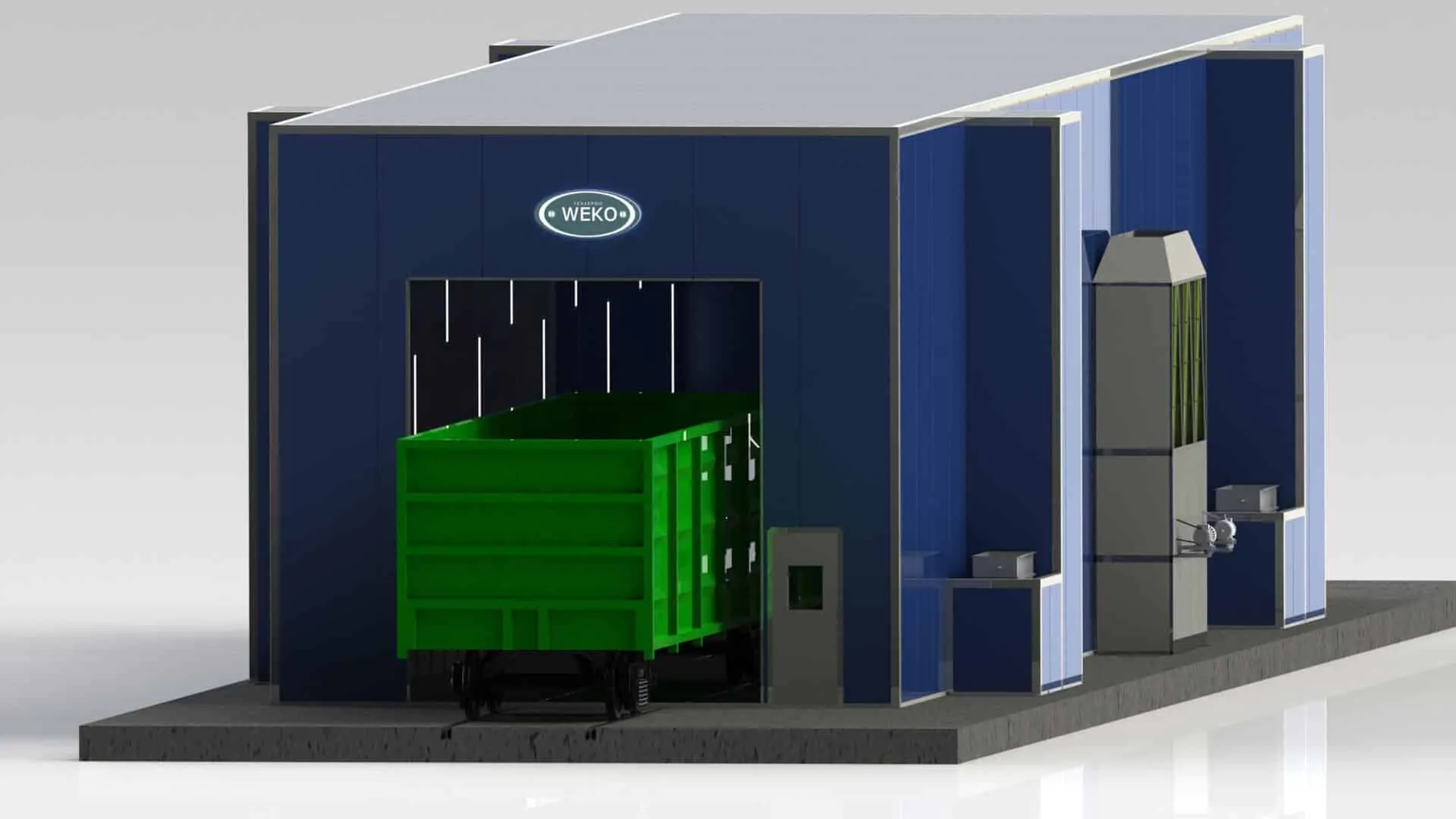

TWEKO разработала сдвоенную окрасочно-сушильную камеру проходного типа, которая включала:
1. Кабина камеры
Кабина камеры имеет внутренние размеры 32000×6600×6000h мм и защищает зону окраски от внешних воздействий, предотвращает попадание пыли на окрашенную поверхность и выполняет теплоизоляционную функцию. Кабина состоит из:
-
- Стен и потолка: сэндвич-панели с огнеупорным наполнителем толщиной 80 мм и гальваническим двухслойным полимерным покрытием (цинк 275 г/м², лакокрасочный слой 0,55 мм). Панели устойчивы к температуре до 180 °C и высокой влажности, что позволяет использовать камеру на открытом воздухе.
- Подвесного потолка-пленума: очищает и равномерно распределяет подогретый воздух. Конструкция из металлических труб и уголков, удерживающих огнестойкие потолочные фильтры. Специально сконструированные рамки с фильтрами обеспечивают высокое качество фильтрации и легко заменяются.
- Фильтрация и воздуховоды: напольные решётки с фильтрующими кассетами для улавливания лакокрасочного тумана. Кассеты размещены в нижней части боковых стен, вдоль которых расположены вытяжные воздуховоды.
- Герметичные ворота: размеры 4000×4700 мм, с обзорными окнами, секционного типа, с теплоизоляционным материалом и качественным уплотнением. Три утеплённые сервисные двери для персонала.
- Освещение: два верхних (под углом 45° к потолку) и два боковых ряда люминесцентных светильников обеспечивают освещённость не ниже 1000 люкс. Светильники — IP65 (влаго- и пылезащита).
Для обеспечения стабильного микроклимата и контроля параметров воздуха в камере была спроектирована высокоэффективная термовентиляционная система.
2. Термовентиляционная группа
Состоит из четырёх приточных и двух сдвоенных вытяжных термовентиляционных шкафов (ТВШ), которые обеспечивают очистку, подогрев, подачу свежего воздуха и удаление отработанного.
- Температурные диапазоны: 16–24 °C в режиме окраски, 20–70 °C в режиме сушки.
- Воздухообмен: не менее 200 раз/ч при окраске и 50 раз/ч при сушке. Это обеспечивает качественную сушку и безопасные условия для операторов (соответствует стандартам ЕС).
- Компоненты ТВШ:
- Центробежный вентилятор с электродвигателем (до 40 000 м³/ч).
- Вихревой теплообменник с толстоплёночными металлокерамическими электронагревателями — на 40% эффективнее классических ТЭНов. Разработан специально для окрасочных камер, выгоднее газового теплообменника.
- Шиберные заслонки подачи, вытяжки и рециркуляции воздуха с электроприводами, управляются автоматикой.
- Предварительный карманный фильтр для очистки воздуха перед потолком-пленумом.
3. Пульт управления
Система автоматики и контроля состоит из:
- Датчиков давления, температуры, воздушного потока.
- Счётчиков, регуляторов, систем безопасности.
- Частотных преобразователей для регулировки оборотов электродвигателей и воздушного потока в камере.
Ход реализации

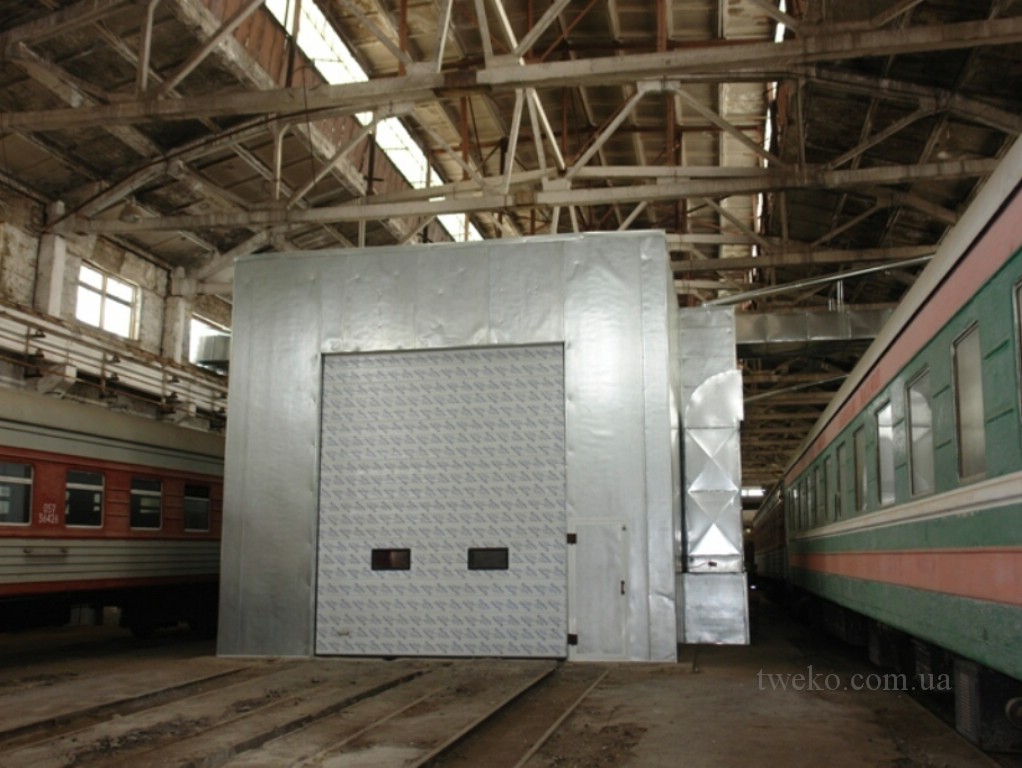

Запрос от Центрального ДЕПО Тбилиси поступил в начале 2012 года. TWEKO подготовила коммерческое предложение, учитывая ограничения энергоресурсов и требование установки без фундамента. После обмеров объекта была спроектирована сдвоенная окрасочно-сушильная камера проходного типа. Изготовление компонентов (кабины, термовентиляционных шкафов, системы нагрева) завершено в декабре 2012 года. Монтаж и наладка оборудования выполнены в срок, что позволило ввести камеру в эксплуатацию по графику.
Результаты для заказчика
- Эффективность работы: возможность одновременной окраски двух грузовых или одного пассажирского вагона с независимой работой секций значительно повысила производительность процесса.
- Экономия ресурсов: гибридная система нагрева (электричество/дизель) снизила энергопотребление и обеспечила стабильную работу в условиях ограниченных ресурсов.
- Высокое качество окраски: благодаря равномерному распределению подогретого воздуха, эффективной фильтрации и яркому освещению (1000 люкс) обеспечено качественное нанесение ЛКМ.
- Мобильность конструкции: установка без подготовки фундамента со встроенными воздуховодами позволила разместить камеру на существующем бетонном полу.
- Комфортные условия труда: мощная вентиляция и современная система управления создают безопасные и удобные условия для операторов в соответствии с нормами охраны труда ЕС.
- Надёжность и долговечность: конструкция камеры из огнестойких панелей с полимерным покрытием гарантирует долгий срок службы даже в тяжёлых условиях.
Отзыв клиента
Руководитель Центрального ДЕПО Тбилиси
Вывод
Успешная реализация проекта для Центрального ДЕПО Тбилиси стала подтверждением экспертного подхода TWEKO к инженерным решениям в железнодорожной отрасли. Мы создаём оборудование, которое работает десятилетиями — стабильно, экономично и эффективно.
