В феврале 2025 года словацкая компания JOKERTRIKE s.r.o. обратилась к TWEKO для создания покрасочной камеры с функцией сушки и нагревом до 50°C. Уникальность проекта — адаптация к условиям площадки с коррекцией перепада высоты и соответствие строгим европейским стандартам авиационной отрасли. Команда TWEKO спроектировала, изготовила и ввела в эксплуатацию покрасочную камеру модели IKFS Diagonal серии IKFS с дизельным горелочным устройством. Проект завершен 8 августа 2025 года на условиях FCA (Free Carrier) с шеф-монтажом в Словакии.
О клиенте
JOKERTRIKE s.r.o., основанная в 2005 году в Топольчанах, Словакия, специализируется на разработке и производстве спортивных летательных аппаратов, включая двух- и одноместные мотодельтапланы и гирокоптеры Joker. Компания также изготавливает высококачественные детали для машиностроения, автомобильной и авиационной промышленности с использованием современных обрабатывающих центров с ЧПУ. Продукция JOKERTRIKE отличается инновационным дизайном, надежностью и конкурентной ценой, что обеспечило успех на рынках Эстонии, США, Германии, Филиппин и Китая. В 2025 году компания заказала у TWEKO покрасочную камеру под ключ для оптимизации нанесения покрытий на трициклы и гирокоптеры, чтобы повысить качество финишного слоя, ускорить производство и соответствовать европейским стандартам экологичности и безопасности.
Задачи проекта
Целью проекта было создание условий для качественного нанесения и сушки лакокрасочных покрытий на трициклах и гирокоптерах в цеху JOKERTRIKE s.r.o. Основные требования:
- Покрасочная камера с дизельным нагревом до 50°C.
- Энергоэффективная вентиляция с мощными двигателями (5,5 кВт для притока и вытяжки).
- Адаптация к условиям площадки с коррекцией перепада высоты.
- Реализация на условиях FCA с шеф-монтажом.
Решение от компании TWEKO
TWEKO разработала индивидуальное решение:

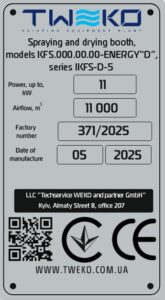

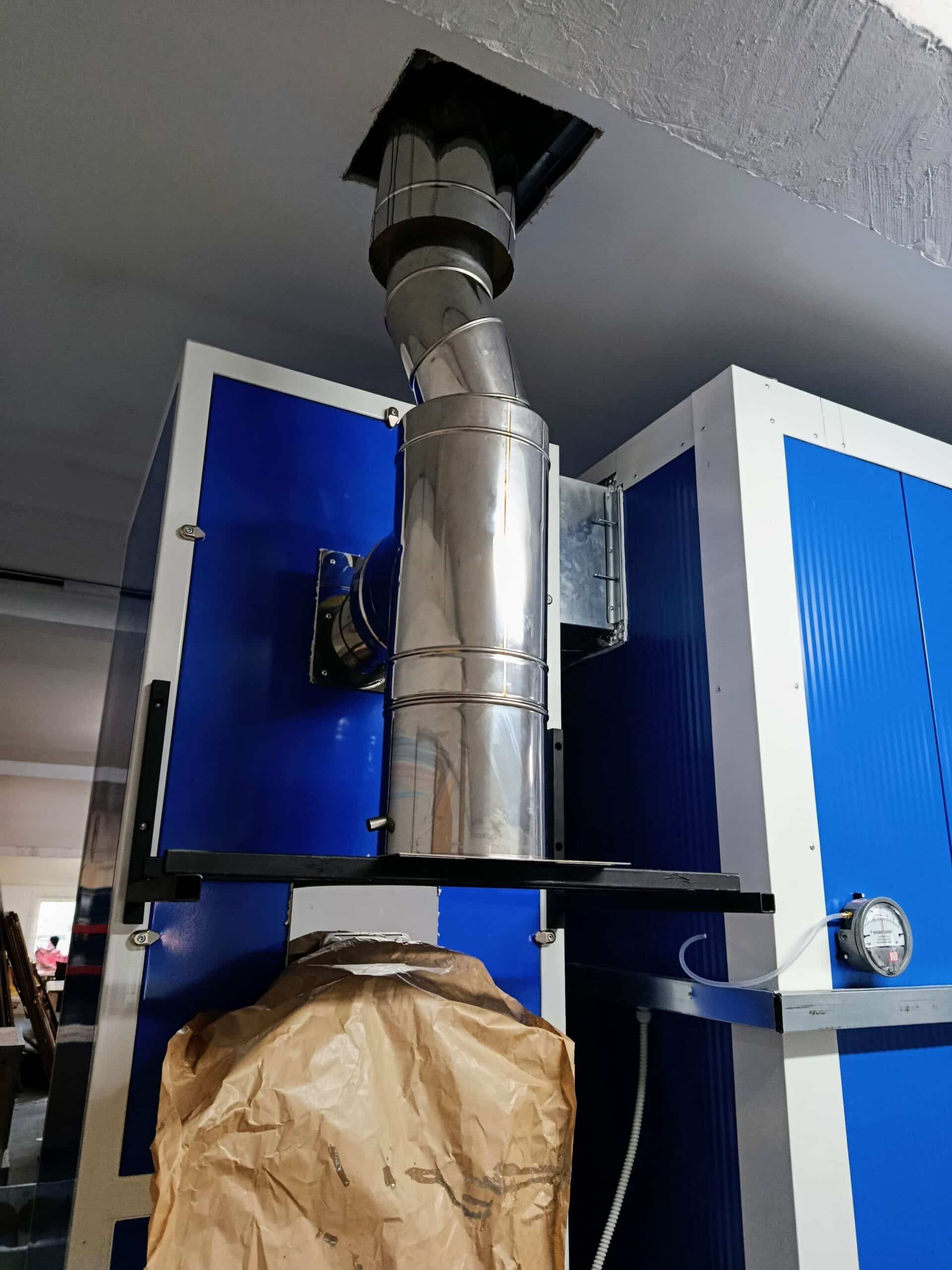

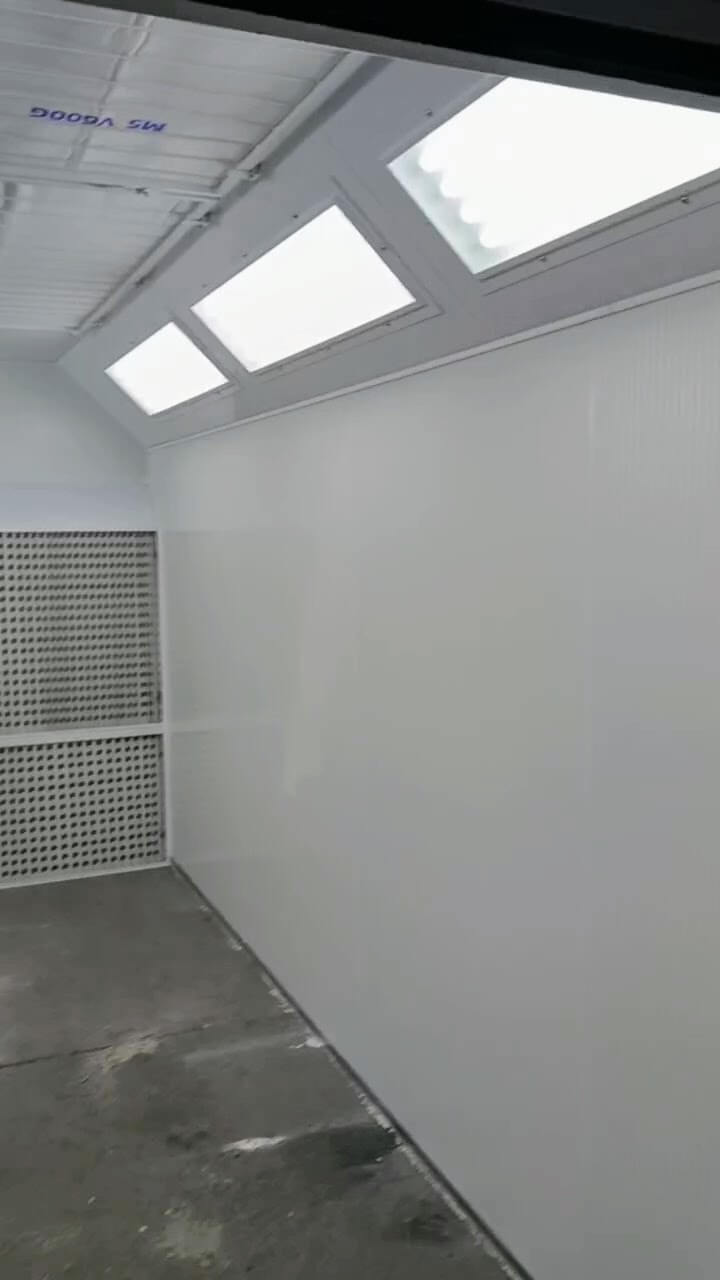

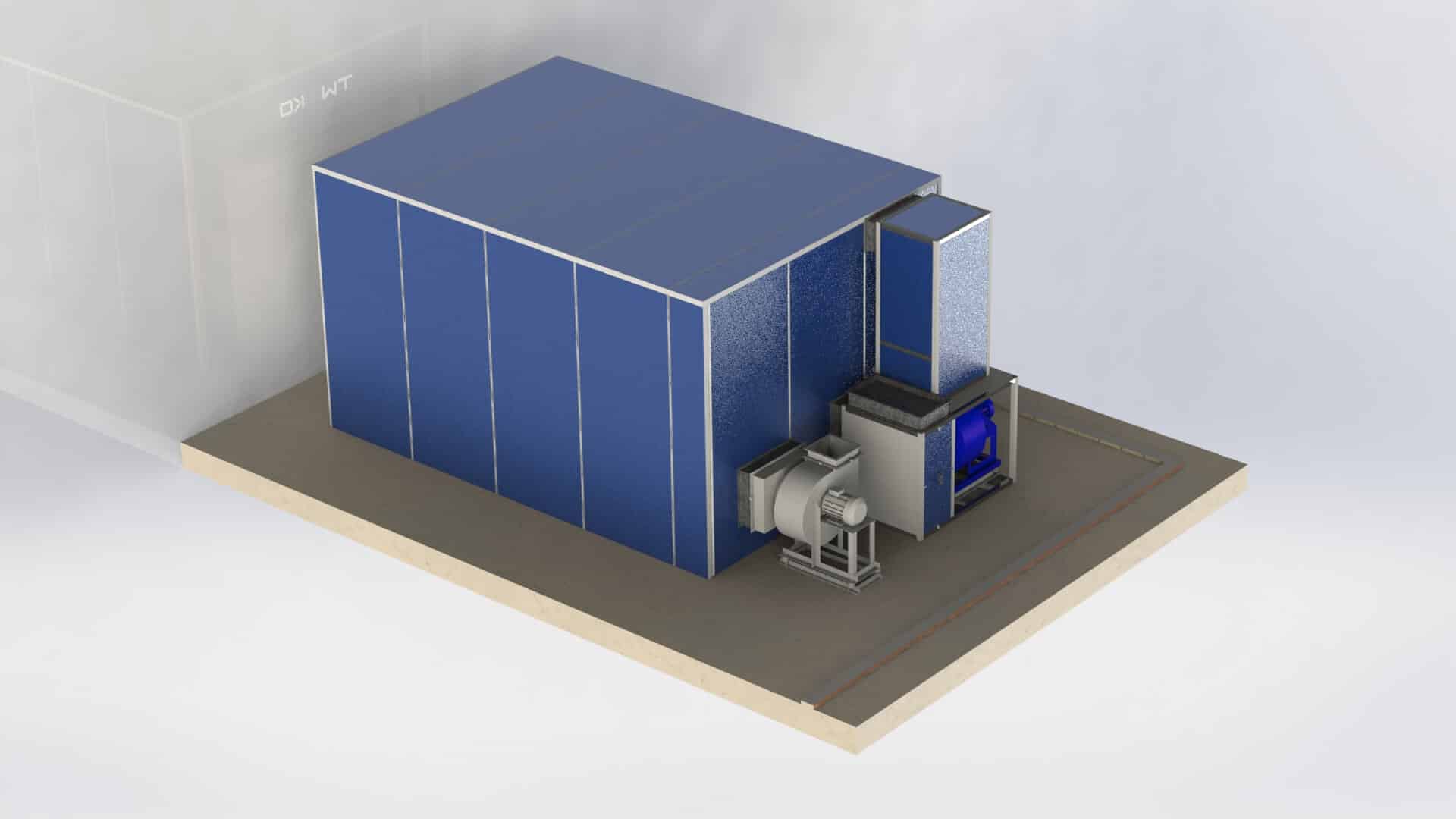

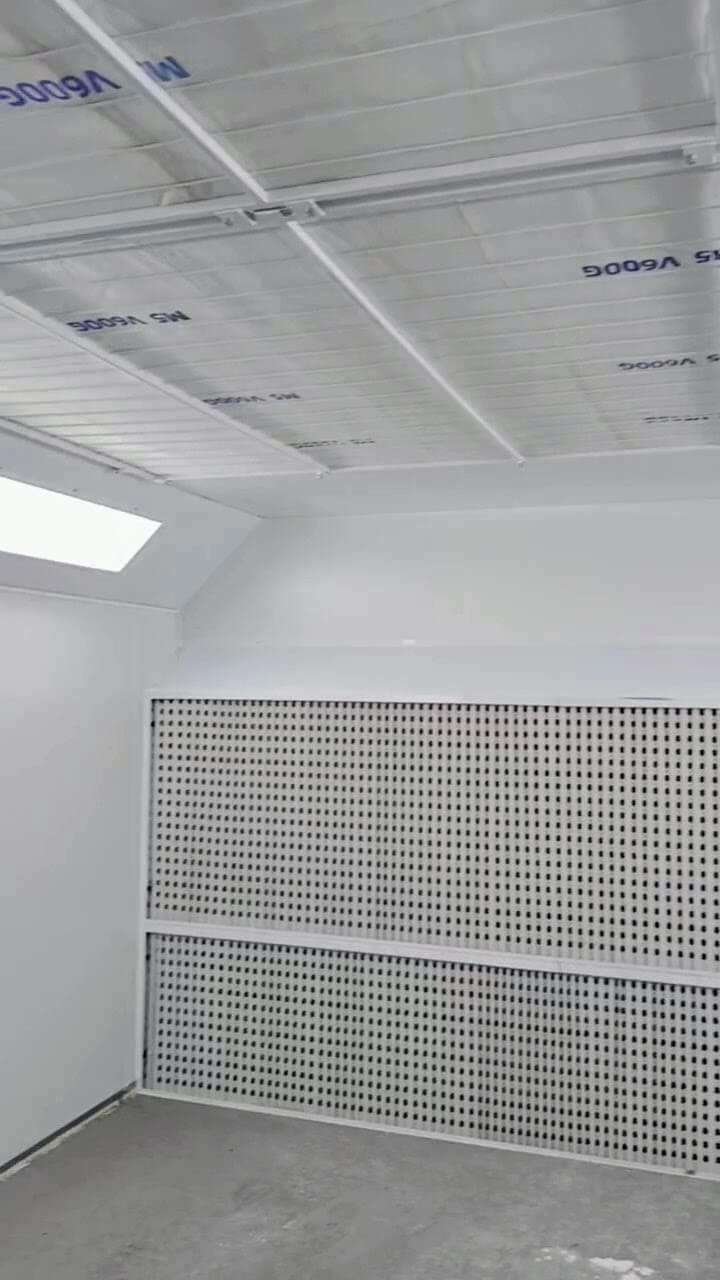

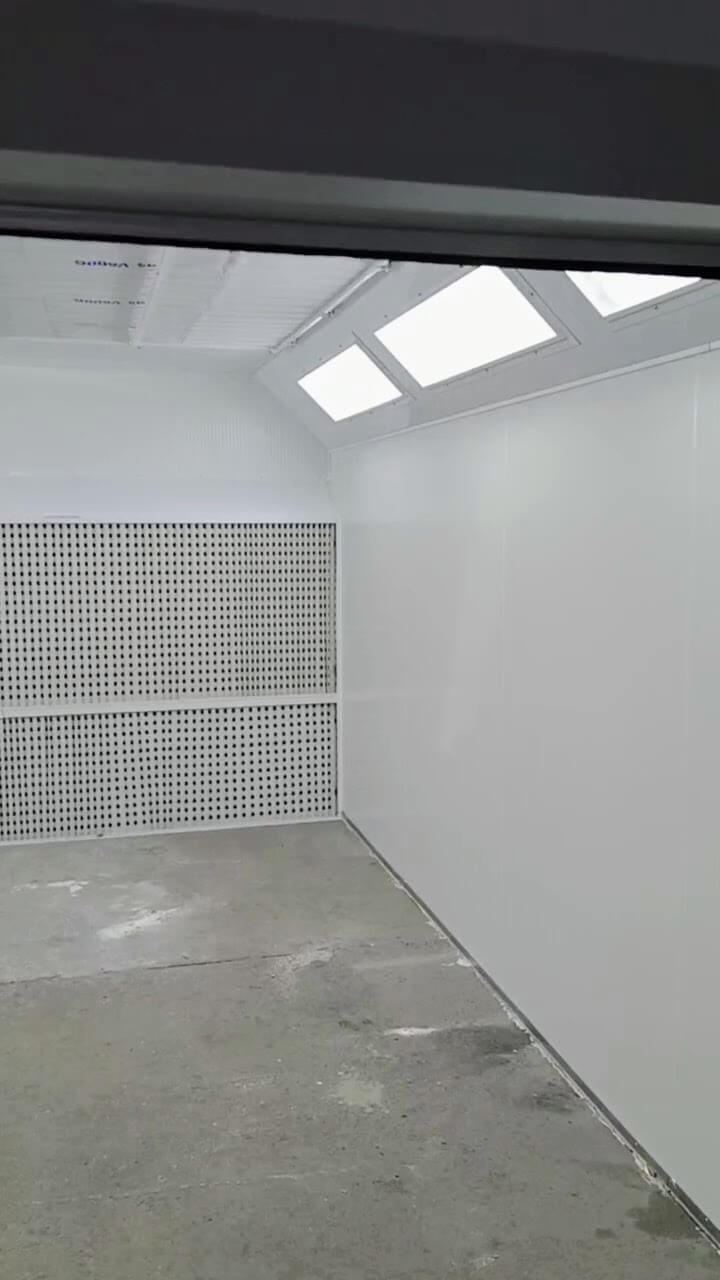

- Покрасочная камера KFS.000.00.00-ENERGY“D” (серия IKFS-D-5). Оснащена дизельной горелкой Unigas LO-200 (нагрев до 50°C, максимум 60°C), вентиляторами VC14-46 NO.5 (5,5 кВт, производительность 11 000 м³/ч), поддерживающими избыточное давление 10–30 Па. Конструкция включает сэндвич-панели с минеральной ватой, «сухую» фильтрацию (потолочные фильтры для покрасочной камеры, картонные, стекловолоконные), частотный преобразователь для регулировки вентиляции и LED-освещение (6500 люмен). Камера адаптирована к площадке путем фрезерования бетонного основания для коррекции перепада высоты до +10 мм.

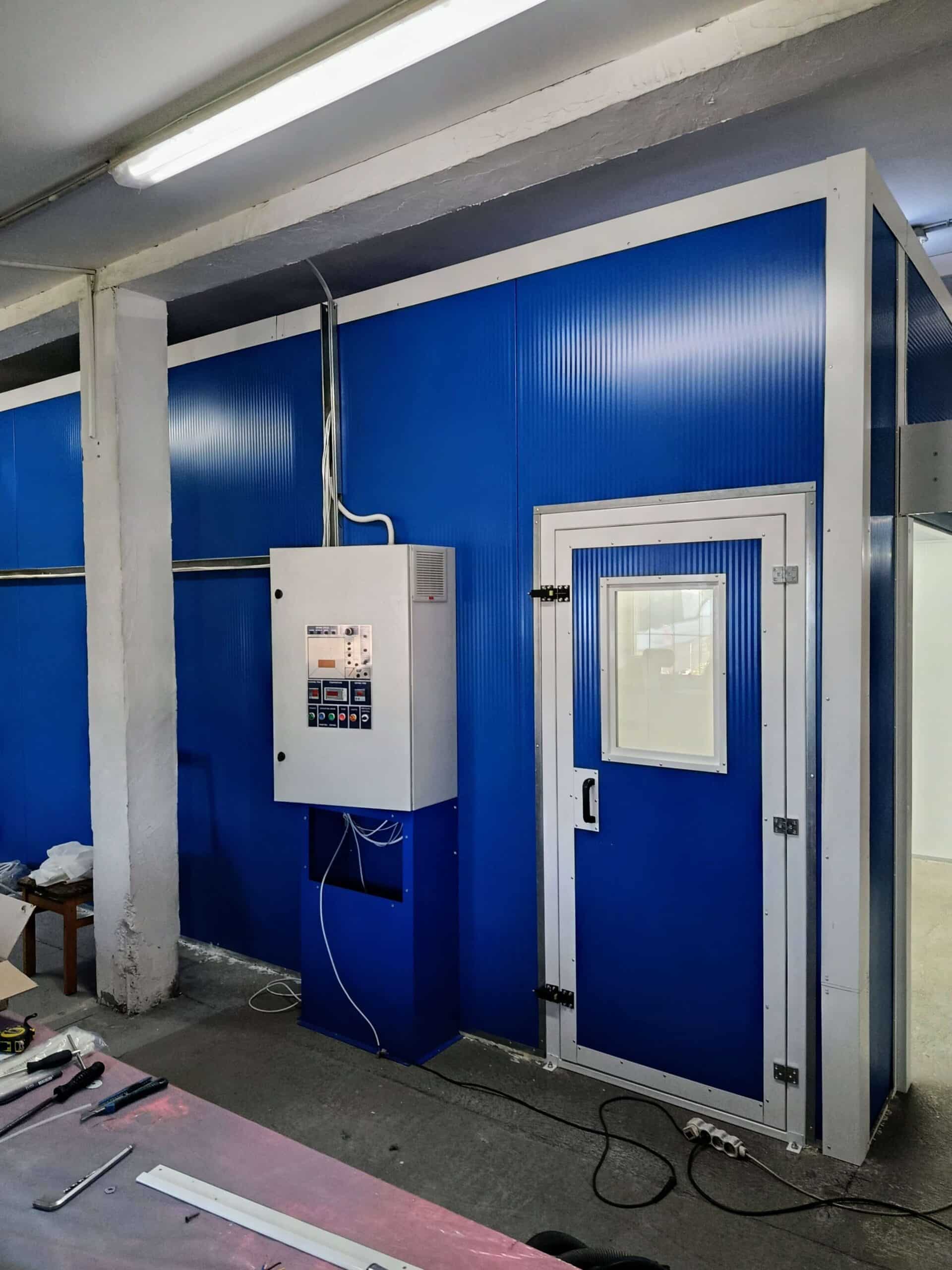

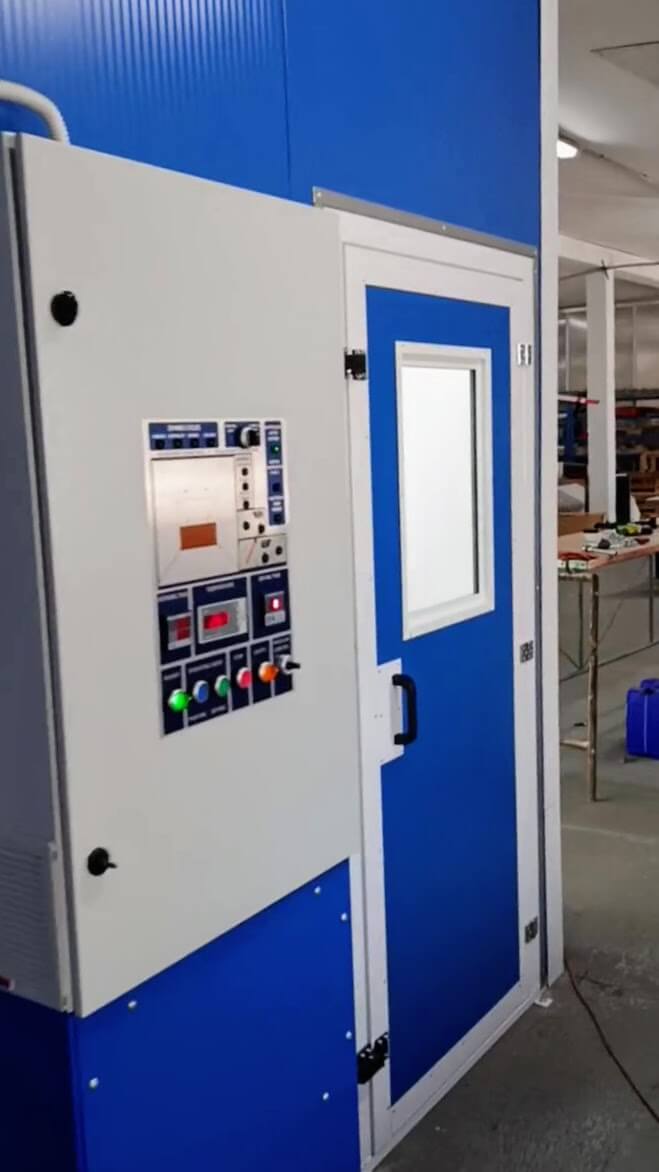

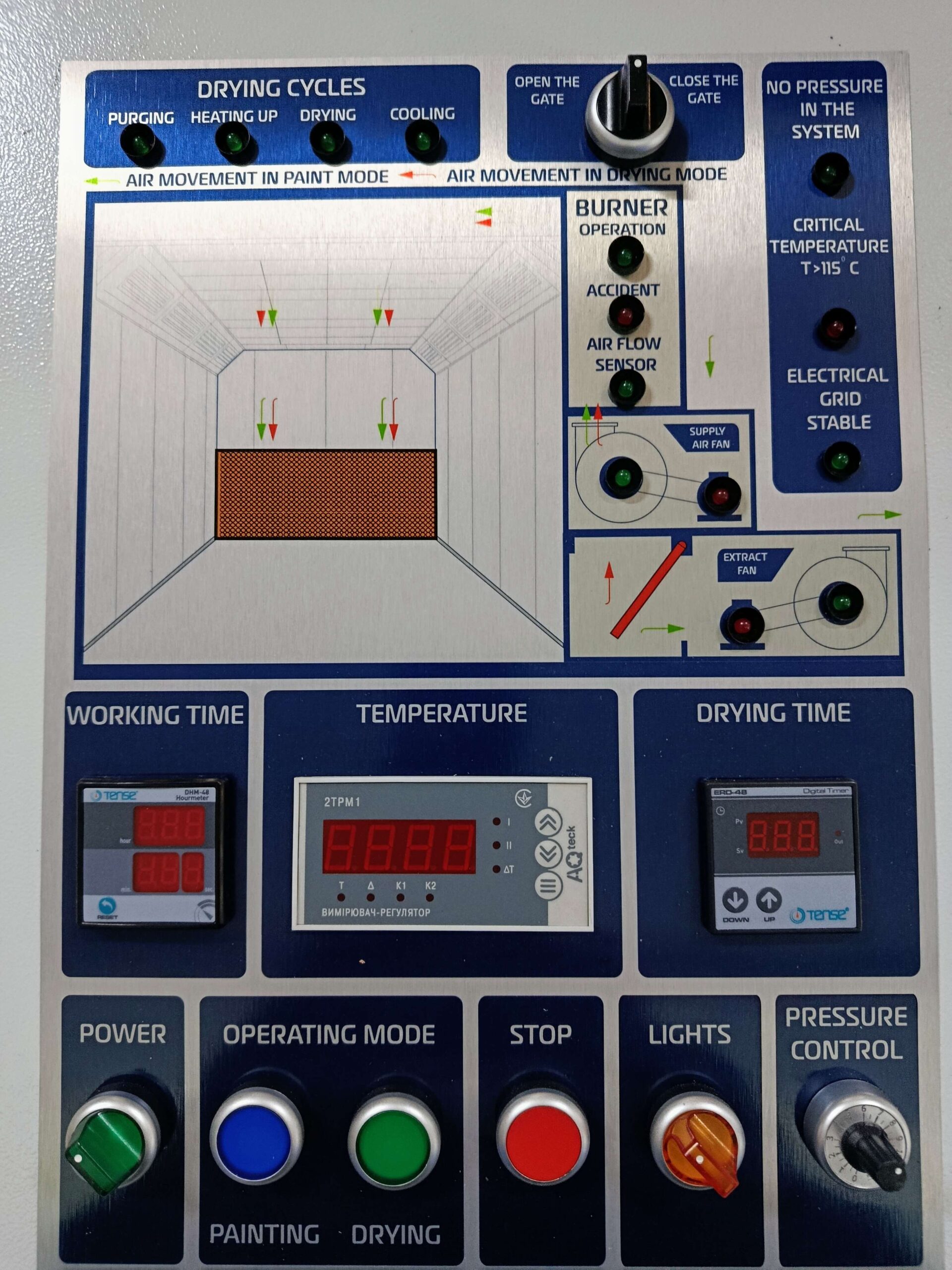

- Автоматизированная система управления. Пульт обеспечивает точную настройку температуры (22°C для покраски, до 60°C для сушки), автоматическое переключение режимов (очистка, нагрев, сушка, охлаждение) и контроль давления с помощью пневматических клапанов.
Проект реализован на условиях FCA с шеф-монтажом специалистом TWEKO, что гарантировало соответствие словацким и европейским стандартам безопасности и экологичности.
Ход реализации

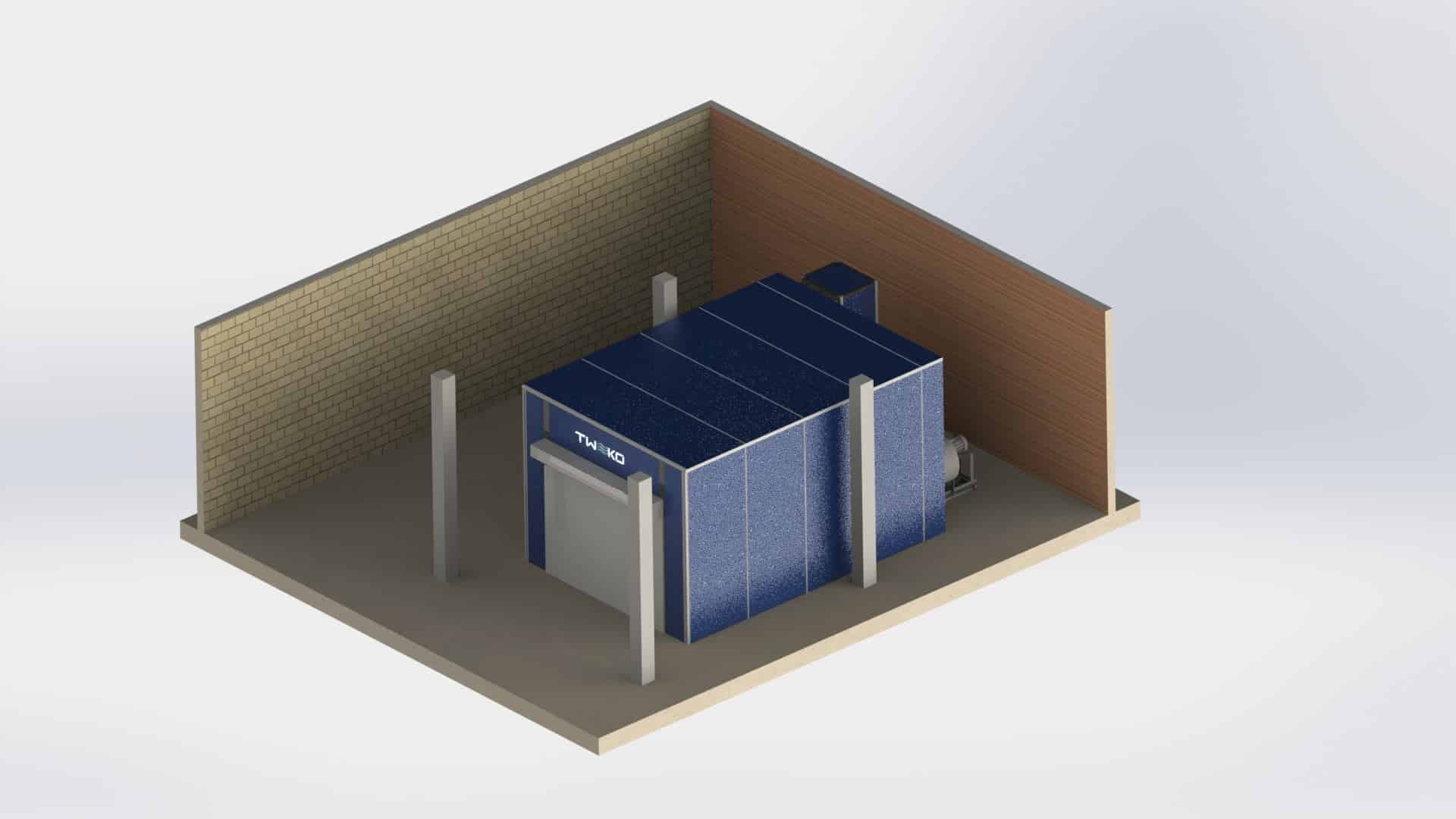

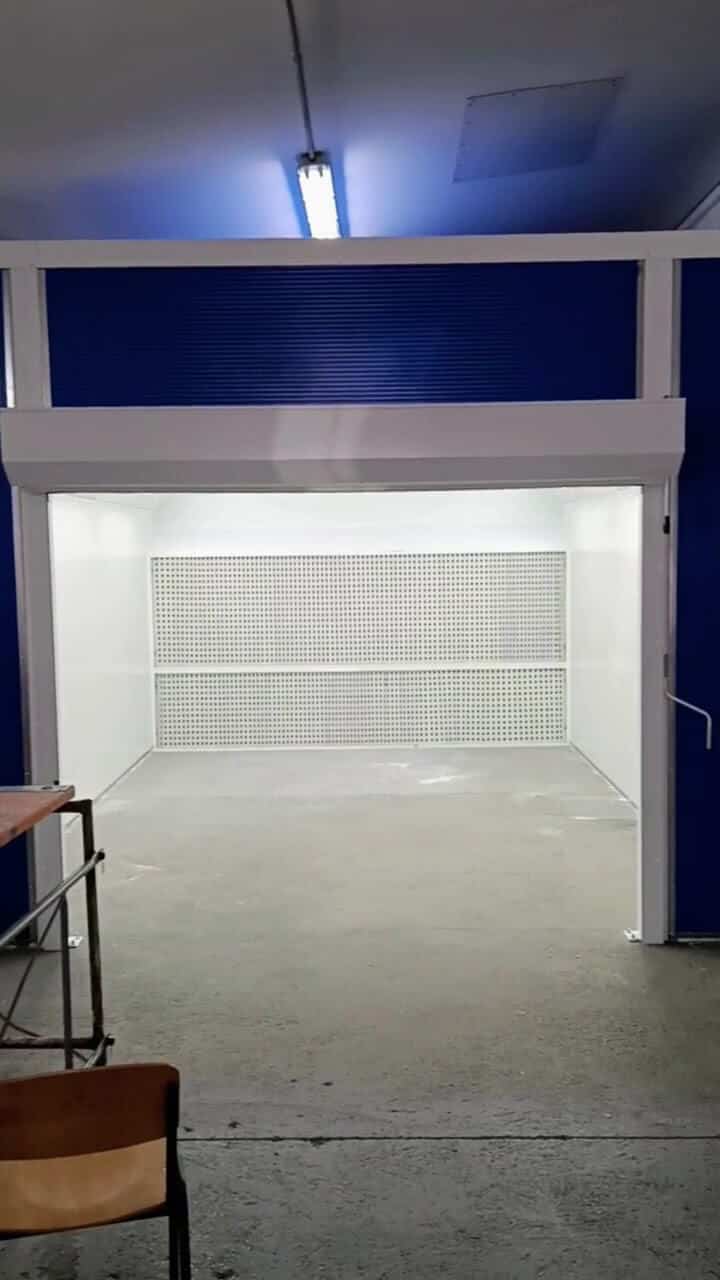

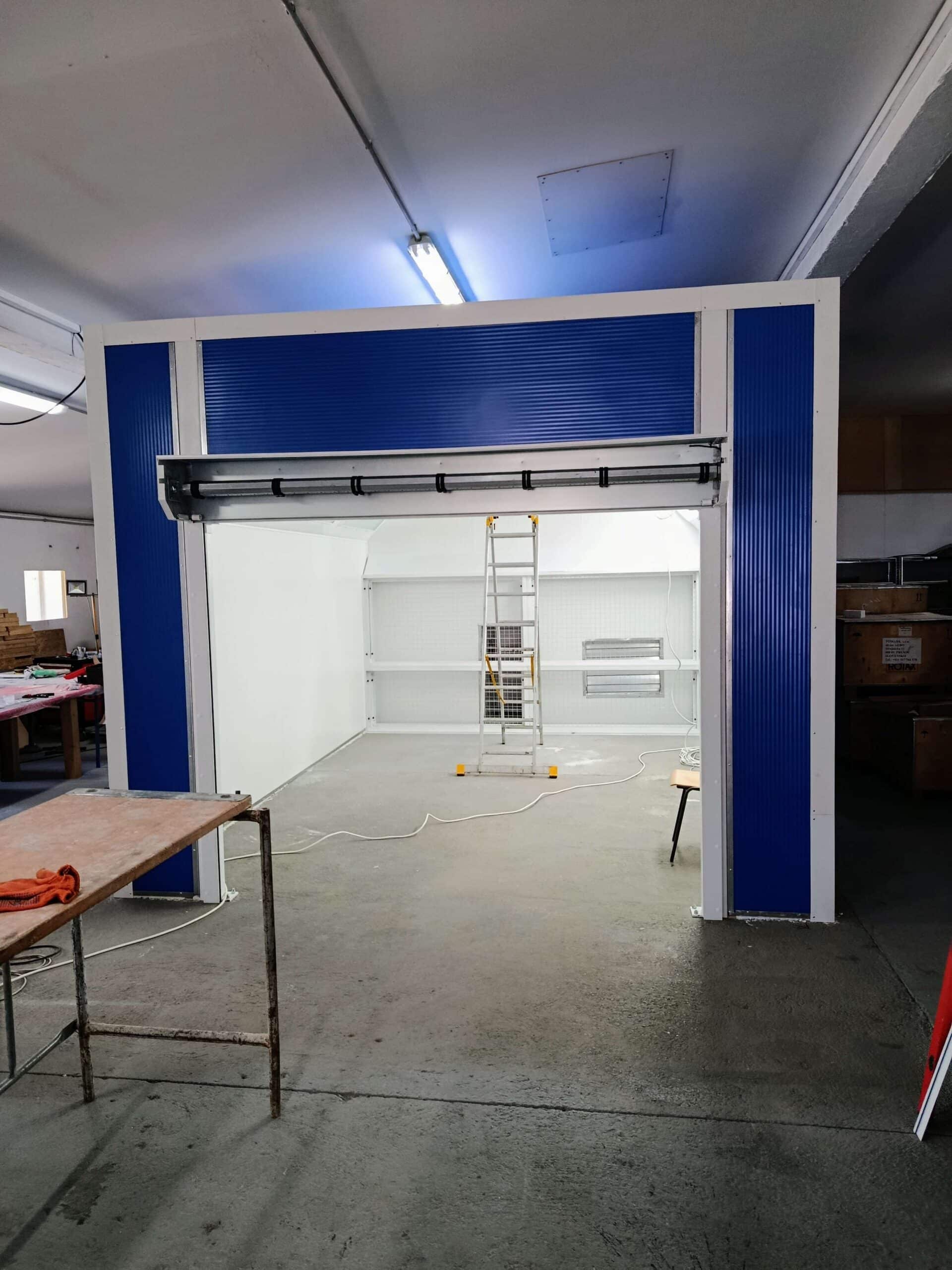

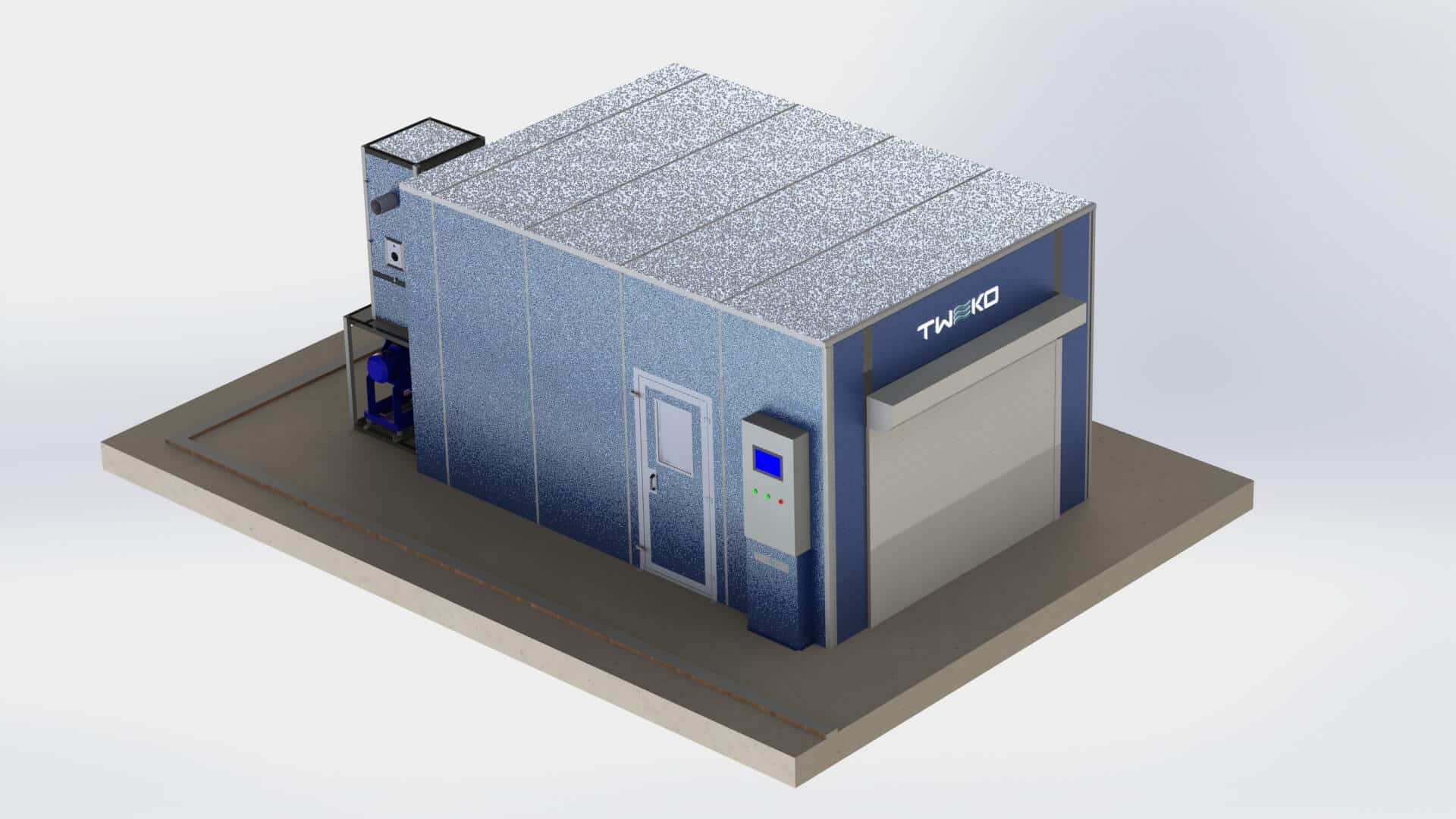

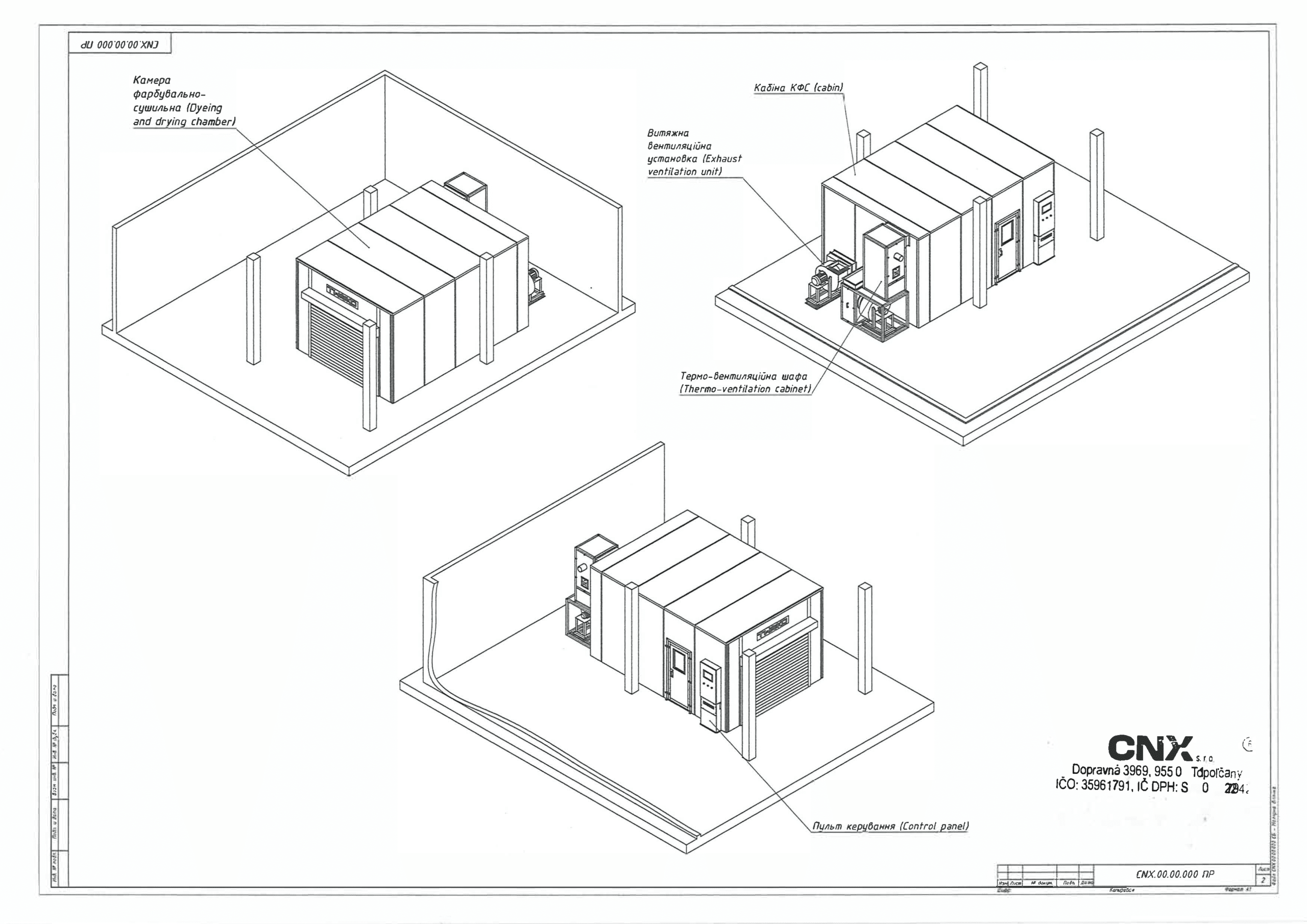

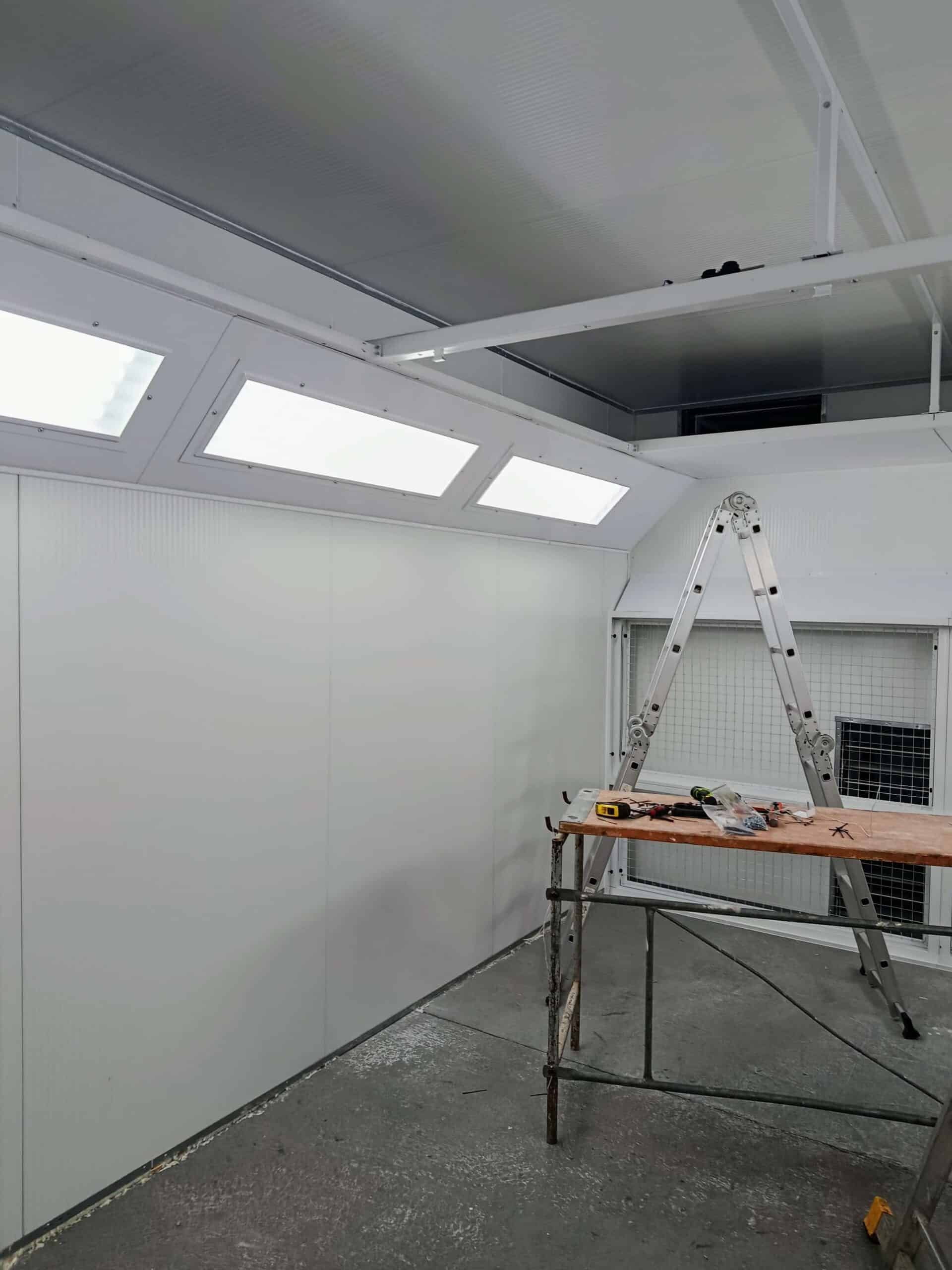

В феврале 2025 года JOKERTRIKE обратилась к TWEKO с запросом на создание покрасочной камеры. Команда TWEKO оперативно подготовила коммерческое предложение, и уже в апреле 2025 года завершила разработку конструкторской документации покрасочной камеры KFS.000.00.00-ENERGY“D” серии IKFS Diagonal (модель IKFS-D-5), что позволило немедленно приступить к изготовлению оборудования. Для адаптации к условиям площадки перепад высоты +25 мм скорректировали фрезерованием бетонного основания на 15 мм, достигнув уровня +10 мм. Камера для покраски, включающая сэндвич-панели, роллетные ворота (2500×2000 мм), горелку Unigas LO-200, фильтры для покрасочной камеры (потолочные 2720×2000 мм, картонные, стекловолоконные) и LED-освещение (6500 люмен), была изготовлена в установленные сроки. Отгрузка (вес 2200 кг, объем 85 м³) состоялась в конце июня 2025 года. Несмотря на логистические вызовы международной поставки, в июле начался шеф-монтаж с участием команды TWEKO. Заказчик предоставил инструменты (угловые шлифмашины, перфоратор, пистолеты для силикона и заклепок) и условия проживания. Пусконаладочные работы, включая тестирование вентиляторов (5,5 кВт, 11 000 м³/ч), частотного преобразователя и пульта управления, завершились 8 августа 2025 года.
Результаты для заказчика
- Высококачественная покраска трициклов и гирокоптеров благодаря дизельной горелке Unigas LO-200 (нагрев до 50–60°C) и мощным вентиляторам VC14-46 NO.5 (5,5 кВт, производительность 11 000 м³/ч). Диагональный воздушный поток покрасочной камеры IKFS Diagonal минимизирует турбулентность, обеспечивая равномерное нанесение лакокрасочных покрытий, что повышает эстетическое качество и долговечность изделий JOKERTRIKE.
- Экономия до 15% энергоресурсов благодаря частотному преобразователю и автоматизированной системе управления, которая точно регулирует давление (10–30 Па) и температуру (22°C для покраски, до 60°C для сушки). Это позволяет JOKERTRIKE снизить операционные расходы и оптимизировать производственный процесс, обеспечивая стабильную работу покрасочной камеры.
- Надежная установка покрасочной камеры под ключ путем фрезерования бетонного основания (с перепада высоты +25 мм до +10 мм), что обеспечило идеальное выравнивание и стабильность конструкции. Адаптация к условиям площадки позволила оптимизировать пространство цеха и упростить интеграцию оборудования в существующее производство.
- Плановый запуск малярного комплекса в августе 2025 года позволил JOKERTRIKE своевременно начать серийную покраску трициклов и гирокоптеров, повысив производительность и конкурентоспособность на международном рынке.

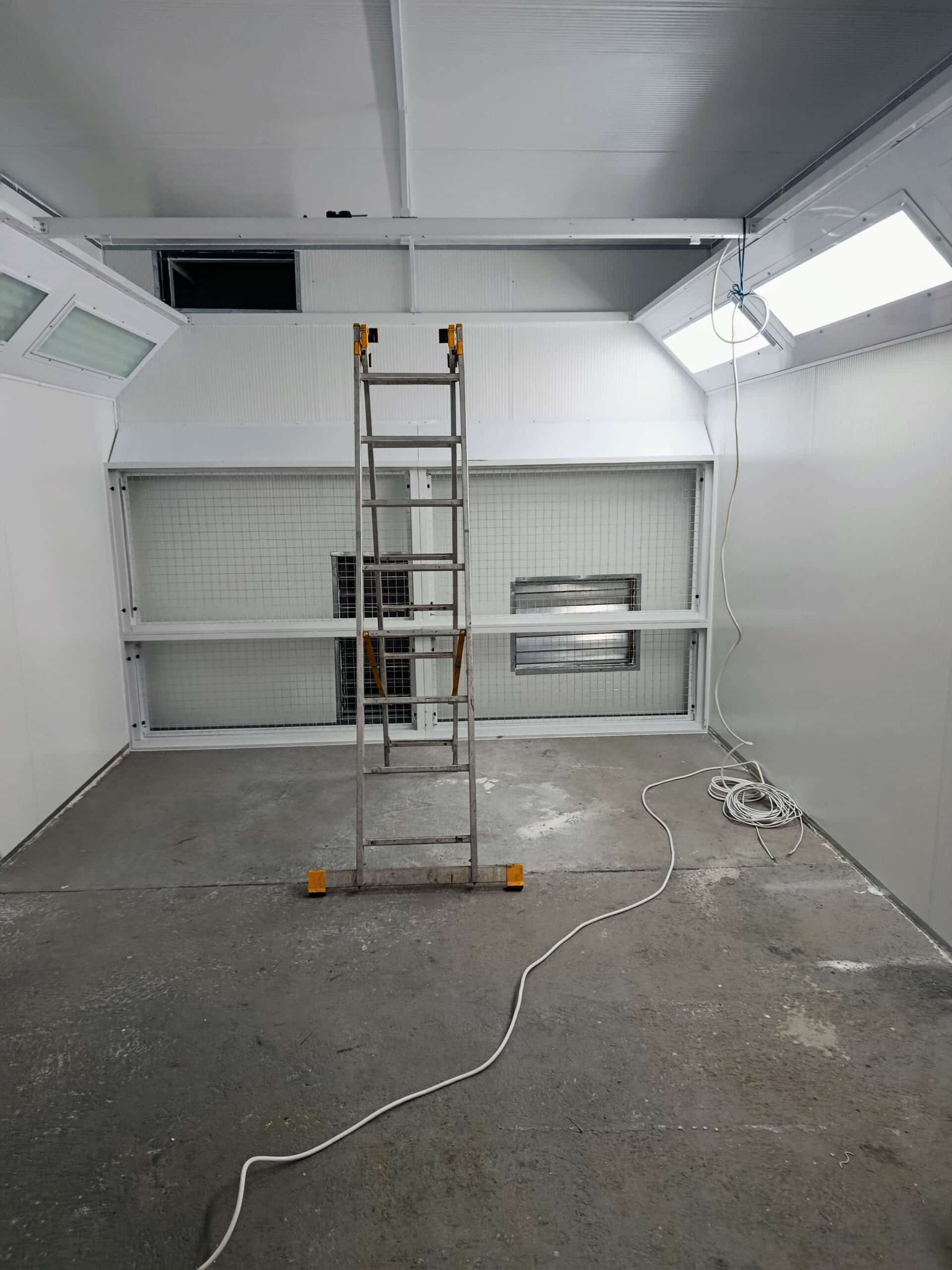

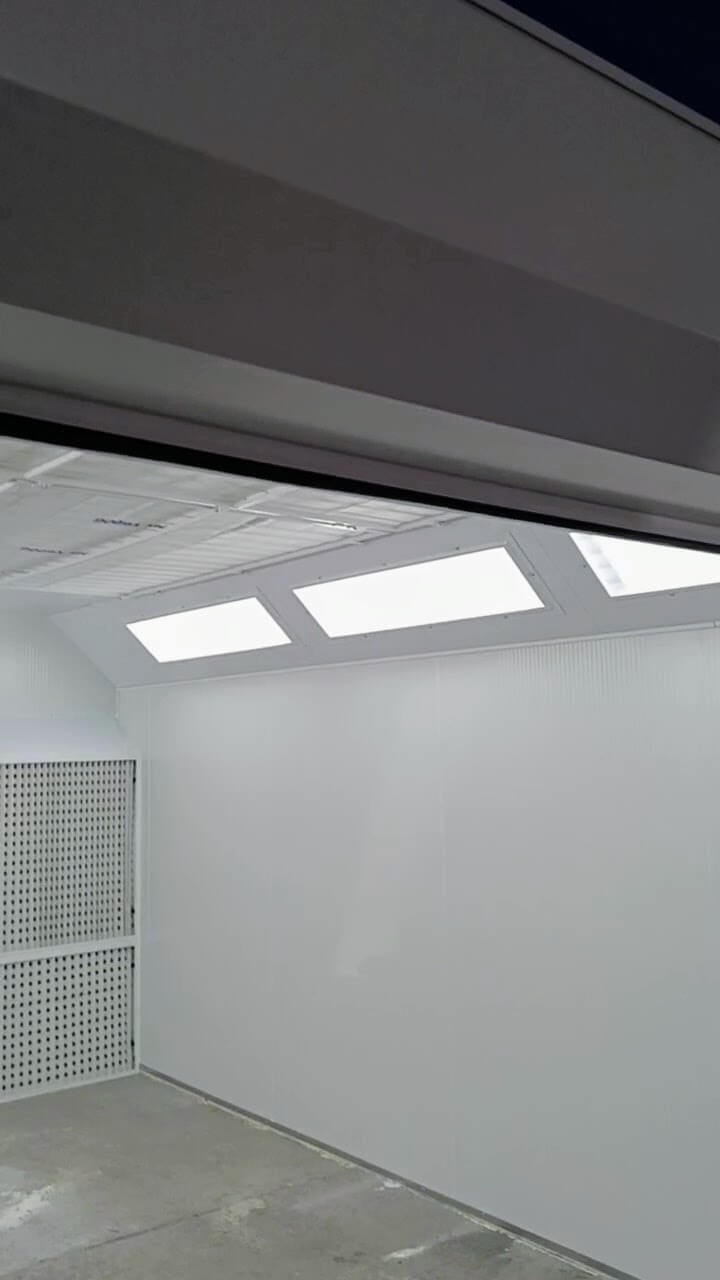

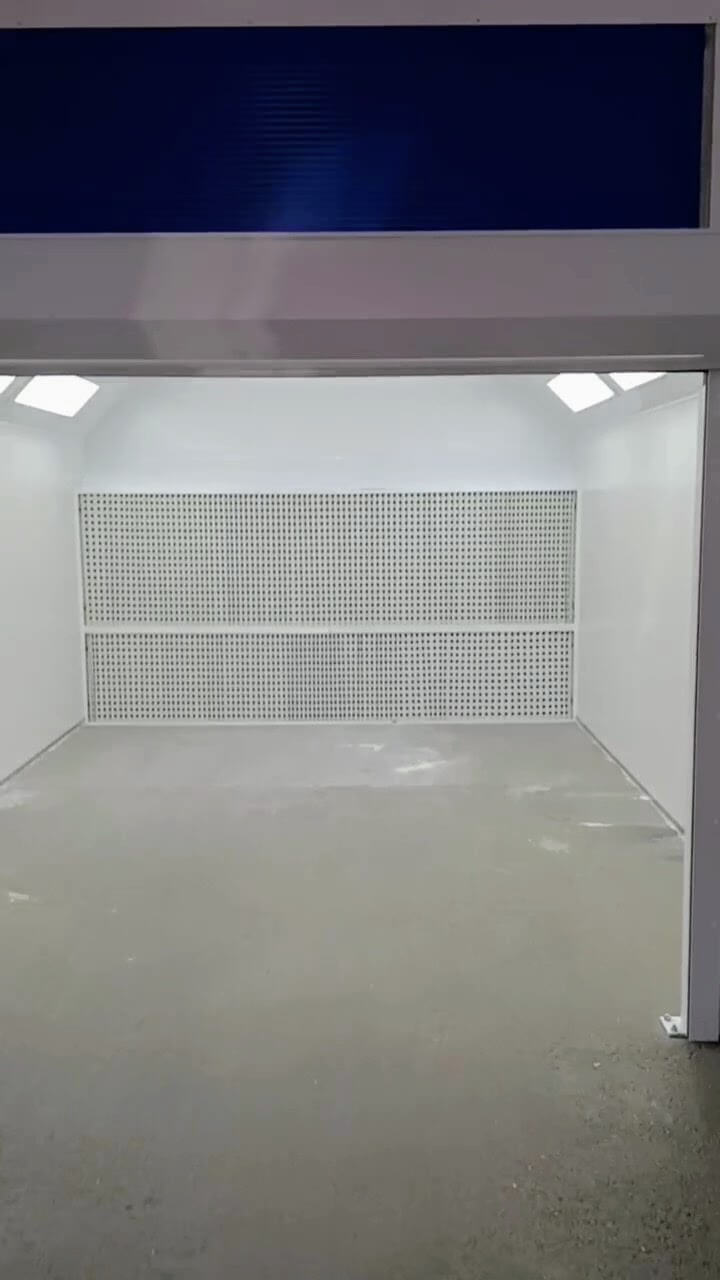

- Соответствие словацким и европейским стандартам (ISO 9001:2015, ČSN EN 13355, маркировка СЕ), что обеспечивает безопасность и экологичность эксплуатации. Камера для покраски оснащена «сухой» двухступенчатой фильтрацией (картонный лабиринт, стекловолокно EU5) и взрывозащищенным LED-освещением (6500 люмен), что гарантирует качественную покраску и безопасные условия труда для авиационной отрасли.
Вывод
Проект для JOKERTRIKE s.r.o., завершенный в августе 2025 года, обеспечил компанию современной покрасочной камерой модели IKFS-D-5 для производства трициклов и гирокоптеров. TWEKO продемонстрировала экспертизу в выполнении международных проектов в сжатые сроки, адаптировав оборудование к условиям площадки и обеспечив соответствие словацким и европейским стандартам (ISO 9001:2015, ČSN EN 13355, маркировка СЕ). Инновационные решения, такие как диагональный воздушный поток, «сухая» двухступенчатая фильтрация и энергоэффективное LED-освещение, гарантируют высокое качество покрытий и безопасную эксплуатацию в авиационной отрасли. Доверие JOKERTRIKE к TWEKO подтверждает нашу способность создавать надежные малярные комплексы для сложных промышленных задач.
Современное решение для авиационной отрасли от TWEKO
Для покраски спортивных летательных аппаратов TWEKO предлагает покрасочные камеры серии IKFS, в частности модель IKFS Diagonal с диагональным воздушным потоком. Оборудование сертифицировано по ISO 9001:2015, ČSN EN 13355 и имеет маркировку СЕ, что подтверждает соответствие европейским требованиям безопасности и качества. Сертификация ISO 9001:2015 гарантирует системный подход к управлению качеством, охватывая все этапы от проектирования до монтажа, что минимизирует риски и обеспечивает стабильную работу покрасочной камеры. Стандарт ČSN EN 13355 определяет требования к покрасочным камерам, включая эффективность вентиляции, фильтрации и защиты от взрывов, что критически важно для отраслей с высокими требованиями безопасности, таких как авиационная промышленность. Маркировка СЕ подтверждает соответствие директивам ЕС по безопасности, здоровью и экологичности, позволяя беспрепятственное использование в Европе и обеспечивая защиту работников от вредных выбросов и пожарных рисков. Промышленная покрасочная камера обеспечивает оптимальный микроклимат благодаря диагональному воздушному потоку, дизельной, газовой или электрической горелке и «сухой» фильтрации (потолочные фильтры для покрасочной камеры, картонные, стекловолоконные). Модель IKFS Diagonal минимизирует турбулентность, обеспечивая равномерное покрытие. Частотный преобразователь и автоматизированный пульт управления экономят ресурсы, а модульная конструкция с сэндвич-панелями и LED-освещением упрощает монтаж и перемещение. Серия IKFS отвечает потребностям промышленных предприятий в качестве, экономии и надежности.
