В ноябре 2024 года ООО «Альянс Пак», ведущий производитель деревянной мебели, обратился к TWEKO для создания покрасочно-сушильной камеры в г. Жидачов, Украина. Целью было модернизировать покрасочный участок для качественного нанесения лакокрасочных покрытий на стулья и столы. Уникальность проекта — установка камеры на ровный пол без вытяжных приямков, что снизило затраты на монтаж. После согласования технических требований компания TWEKO спроектировала, изготовила и установила покрасочную камеру серии KF с сухой двухступенчатой фильтрацией, адаптированную к потребностям производства, завершив проект в июле 2025 года.
О клиенте
ООО «Альянс Пак» — предприятие из г. Жидачов, Львовская область, специализирующееся на производстве деревянных стульев и столов для украинского и европейского рынков. В 2024 году, воспользовавшись грантовой программой, компания решила модернизировать покрасочный участок, чтобы повысить качество лакокрасочных покрытий, ускорить производственные процессы и обеспечить соответствие стандартам безопасности и экологичности. Для реализации этого проекта ООО «Альянс Пак» выбрало TWEKO, доверившись нашему опыту в создании современных покрасочных камер.
Задачи проекта
Целью было модернизировать покрасочный участок ООО «Альянс Пак» путем установки покрасочной камеры для нанесения лакокрасочных покрытий на деревянные изделия. Требования:
- Покрасочная камера с внутренними размерами рабочей зоны 5000×4100×2600 мм для обработки стульев и столов.
- Установка на ровный пол без обустройства вытяжных приямков для экономии средств.
- Сухая двухступенчатая фильтрация с классом очистки EU3.
- Электрический теплообменник для подогрева воздуха до +20 °C при температуре окружающей среды +5…+10 °C.
- Интеграция с коммуникациями заказчика и обеспечение избыточного давления для предотвращения попадания пыли.
- Завершение проекта до июля 2025 года.
Решение от компании TWEKO
TWEKO реализовала комплексное решение:

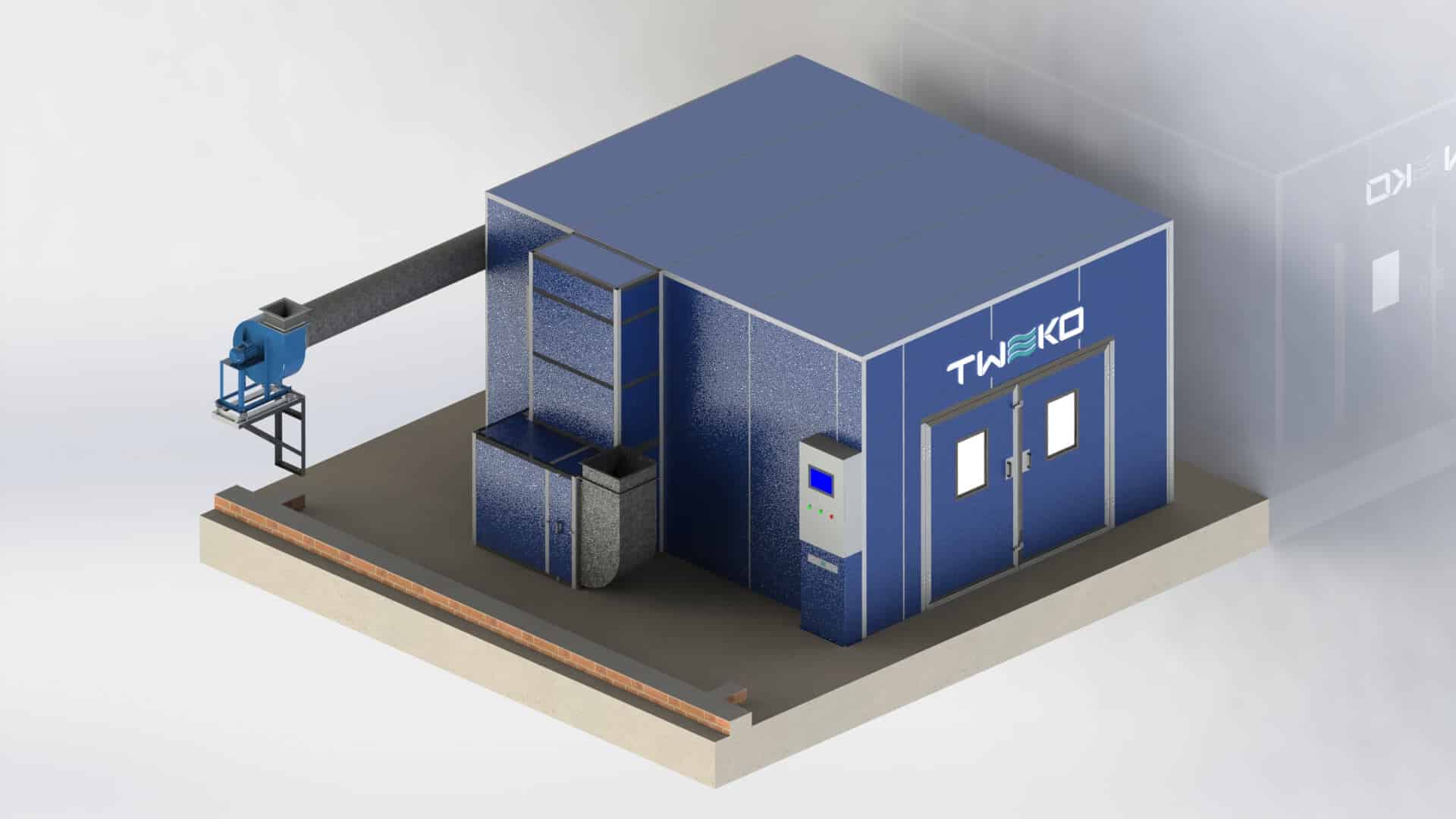

- Покрасочная камера КФ.000.00.00-ЭНЕРГИЯ (серия KF-5). Камера с внутренними размерами рабочей зоны 5000×4100×2600 мм и внешними 5120×5290×3010 мм установлена на ровный пол, что устранило необходимость в обустройстве вытяжных приямков, сэкономив средства заказчика. Оснащена:
- Электрическим теплообменником (24 оребренных ТЭНа, общая мощность 72 кВт) для нагрева воздуха до +20 °C при температуре окружающей среды +5…+10 °C.
- Двухступенчатой системой сухой фильтрации (фильтры грубой и тонкой очистки, класс EU3, эффективность до 89–96,7%) для удаления покрасочного аэрозоля.
- Приточной вентиляционной установкой (ВЦ 14-46 №5, электродвигатель АИР 160S6, 5,5 кВт, 1000 об/мин, производительность 8000 м³/ч).
- Вытяжной вентиляционной установкой (ВЦ 14-46 №4, электродвигатель АИР 132М6, 4 кВт, 1000 об/мин).
- Освещением (LED-лампы, 24 шт., 18 Вт, 6500 К, общая мощность 1 кВт, 6500 люмен).
- Пультом управления с терморегулятором, счетчиком моточасов, индикаторами напряжения и аварийной температуры (+90 °C и +115 °C).
- Распашными воротами (2400×2000 мм) и сервисными дверями для удобного доступа.
- Монтажные работы. TWEKO выполнила демонтаж старого оборудования, интеграцию камеры в коммуникации (электропитание 380 В/50 Гц, 20–30 кВт, из которых 10 кВт на двигатели и освещение, 10–20 кВт на теплообменник), вывод воздуховода через окно и пусконаладку.
- Техническая поддержка. Обеспечен шеф-монтаж, обучение персонала и инструктаж по технике безопасности в соответствии с ГОСТ 12.2.003-91 и ПУЭ.
Ход реализации
ООО «Альянс Пак» обратилось к TWEKO с запросом на покрасочный пост FPH с водяной фильтрацией и роботом на два рабочих места. Потребность возникла в связи с модернизацией покрасочного участка и желанием обеспечить качественное окрашивание деревянных стульев и столов. Заказчик воспользовался грантовой программой для финансирования проекта. После анализа потребностей клиента TWEKO предложила покрасочную камеру серии KF с сухой фильтрацией. Проект реализовывался в несколько этапов:
Этап 1. Выезд специалистов и согласование технического задания
Специалисты TWEKO посетили объект в Жидачове, провели замеры и согласовали техническое задание. На основе плана заказчика (отступ от стены 1,7 м) конструкцию камеры адаптировали, увеличив внутреннее пространство рабочей зоны до 5000×4100×2600 мм для удобного окрашивания стульев и столов.
Этап 2. Проектирование и подготовка чертежей

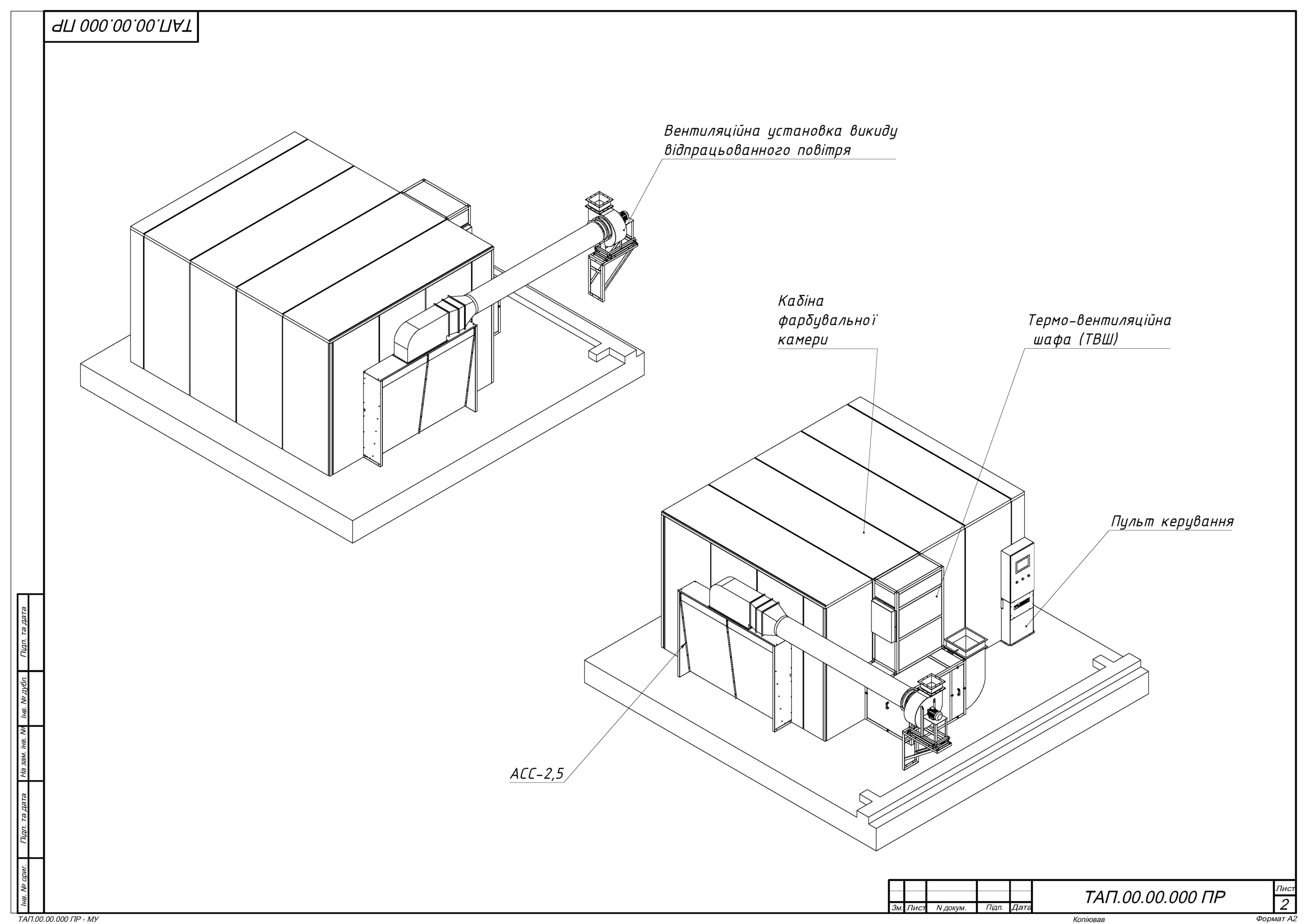

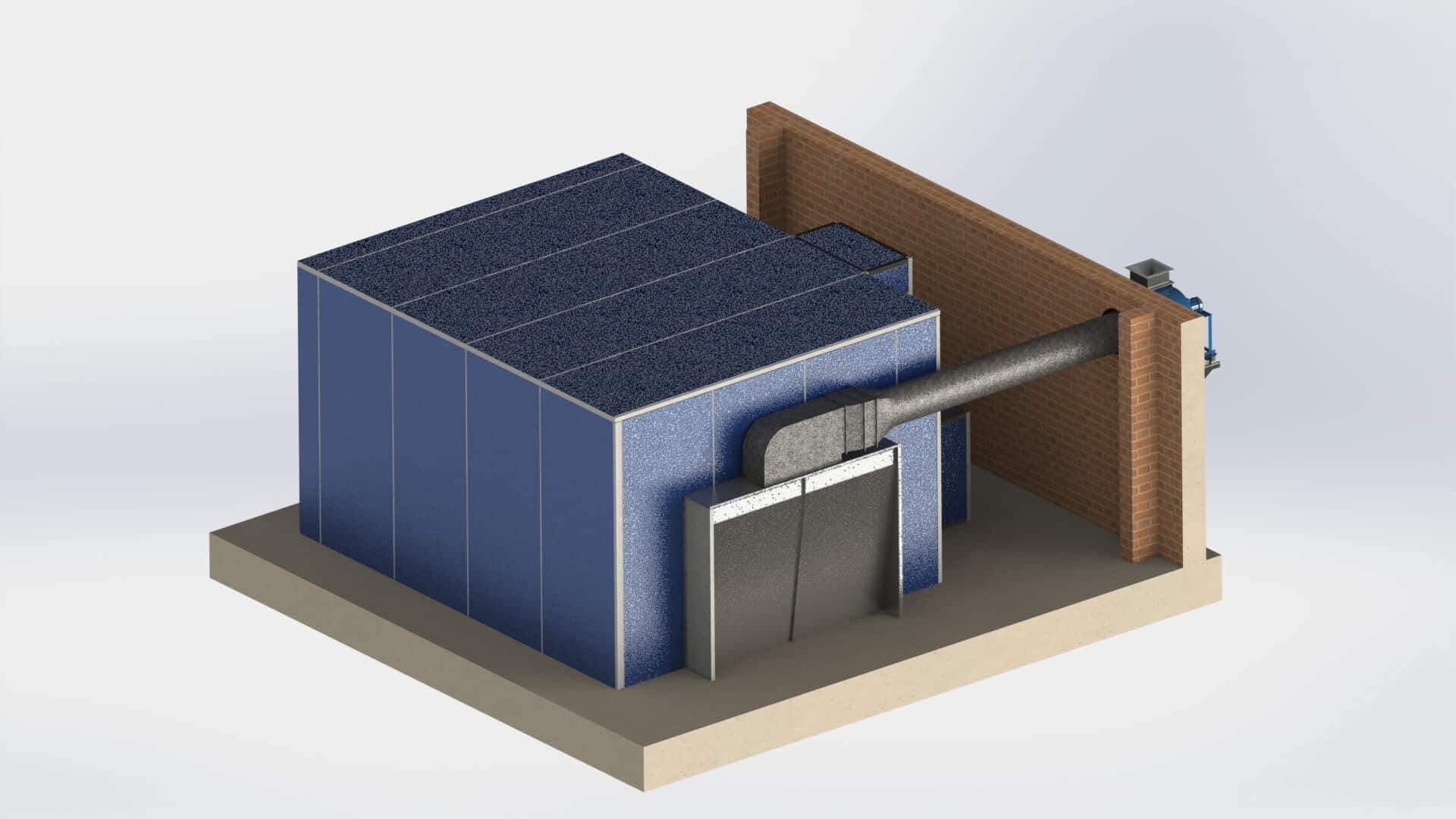

Было согласовано расположение термо-вентиляционной шкафа (ТВШ) и воздуховода выброса через окно, а команда TWEKO подготовила детальные чертежи для ключевых узлов — ворот (2400×2000 мм), вентиляционных установок (ВЦ 14-46 №5 и №4), шкафа АСС2,5, потолка, кабины и воздуховодов. Для теплообменника выбрали 24 оребренных ТЭНа мощностью 72 кВт, обеспечивающих равномерное распределение тепла, а ТВШ выполнили зеркально с выходом под ТЭН на сторону пульта.
Этап 3. Подготовка к транспортировке и отгрузка
При согласовании электропитания определили необходимую мощность 20–30 кВт (10 кВт на двигатели и LED-освещение 6500 К, 10–20 кВт на теплообменник) для поддержания температуры +20 °C в камере при окружающей среде +5…+10 °C. Камеру подготовили к отгрузке на условиях FCA, а заказчик обеспечил транспортировку, разгрузку и необходимую технику для монтажа, включая тентованный автомобиль, вилочный погрузчик и команду из 3–5 человек.
Этап 4. Монтаж, интеграция и пусконаладка
Монтажные работы выполнялись в соответствии с графиком заказчика под руководством шеф-монтажника. Во время установки возникла небольшая проблема с расположением отверстия под воздуховод, которую оперативно решили. После интеграции камеры с коммуникациями (электропитание 380 В/50 Гц) настроили избыточное давление (10–30 Па), проверили двухступенчатую сухую фильтрацию (EU3, до 96,7%) и выполнили все необходимые параметрические настройки для безопасного и эффективного запуска.
Этап 5. Запуск и приемка
Камеру успешно запустили и сдали в эксплуатацию. Заказчик подписал акт приемки, подтвердив соответствие технической документации, и получил гарантийный талон (12 месяцев с момента запуска, до 15 месяцев с момента отгрузки). Заказчик отказался от реле напряжения, подписав соответствующий акт. TWEKO провела обучение персонала и инструктаж по безопасности (ГОСТ 12.2.003-91, ПУЭ).
Клиент также выразил заинтересованность в дальнейшем модернизации — адаптации камеры под подвесную систему и создании сушильной камеры. TWEKO подтвердила готовность реализовать такие проекты в будущем.
Результаты для заказчика
- Повышение качества лакокрасочных покрытий благодаря двухступенчатой сухой фильтрации (EU3, эффективность до 96,7%) и избыточному давлению (10–30 Па), предотвращающему попадание пыли.
- Значительное сокращение времени обработки изделий (оценочно на 20%) благодаря оптимизированному процессу окрашивания и нагреву до +20 °C, что повышает производительность покрасочного участка.
- Экономия средств за счет установки камеры КФ.000.00.00-ЭНЕРГИЯ (серия KF-5) на ровный пол без вытяжных приямков, что сократило капитальные затраты.
- Максимальная безопасность благодаря взрывозащищенным компонентам (двигатели АИР 160S6/132М6, герметичные LED-светильники), датчикам аварийной температуры (+90 °C, +115 °C) и соответствию ГОСТ 12.2.003-91 и ПУЭ.
- Функциональное управление через пульт с терморегулятором, счетчиком моточасов, индикаторами напряжения и аварийной температуры для удобной эксплуатации.
- Гибкость и масштабируемость: возможность адаптации камеры под подвесную систему или создание сушильной камеры без значительных изменений.
- Надежность обеспечена взрывозащищенными компонентами, высококачественной конструкцией и гарантией 12 месяцев, что минимизирует затраты на обслуживание.
- Плановое завершение проекта и комплексное решение, адаптированное для мебельного производства ООО «Альянс Пак», повысило качество покрытий и конкурентоспособность предприятия.
Отзыв клиента
Покрасочная камера КФ.000.00.00-ЭНЕРГИЯ от TWEKO значительно улучшила качество покрытия наших стульев и столов, а время обработки сократилось на 20%. Команда TWEKO оперативно решила все технические вопросы, в частности с расположением воздуховода, и завершила проект согласно запланированным срокам. Благодарим за профессиональный подход и рассматриваем дальнейшее сотрудничество для модернизации!
Кузьма Виталий Васильевич, директор ООО 'Альянс Пак'Вывод
Проект завершен 1 июля 2025 года, обеспечив ООО «Альянс Пак» современной покрасочной камерой КФ.000.00.00-ЭНЕРГИЯ (серия KF-5). TWEKO адаптировала оборудование к потребностям заказчика, выполнила монтаж и пусконаладку, что позволило повысить качество продукции и ускорить производство.
Реализованное решение обеспечивает эффективное и равномерное нанесение лакокрасочных покрытий, сокращает время обработки изделий, повышает безопасность работы и снижает эксплуатационные затраты. Интеграция современных систем фильтрации, вентиляции и нагрева гарантирует стабильную работу камеры, а гибкая конструкция позволяет в будущем модернизировать ее под дополнительные потребности производства.
Комплексный подход TWEKO демонстрирует профессионализм в выполнении проектов «под ключ» и подтверждает надежность и долговечность оборудования для мебельных производств, стремящихся к высокой качеству и эффективности.
Современное решение для мебельных производителей от TWEKO: Покрасочная камера серии KF
Покрасочная камера серии KF от TWEKO — это универсальное оборудование, предназначенное для эффективного окрашивания и сушки различных изделий. Она обеспечивает полный цикл обработки: от нанесения лакокрасочных материалов до их высыхания, с возможностью настройки температуры и времени в соответствии с требованиями оператора и оснащена интеллектуальным управлением, двухступенчатой системой фильтрации (EU3, эффективность до 96,7%), взрывозащищенным освещением и энергоэффективным теплообменником.
Ключевые характеристики:
- Универсальность в использовании: Подходит для работы с различными лакокрасочными материалами, включая грунтовки, краски на водной основе, эмали и лаки.
- Интеллектуальное управление: Оснащена программируемым логическим контроллером (PLC), который автоматизирует процессы окрашивания, продувки и охлаждения, оптимизируя энергопотребление.
- Безопасность и соответствие стандартам: Изготовлена из негорючих материалов, оснащена системой автоматического пожаротушения и взрывозащищенными вентиляторами. Система автоматического защитного блокирования прекращает подачу краски или сжатого воздуха к распылительным устройствам в случае остановки вентиляции, что гарантирует безопасность оператора.
- Высокая эффективность: Благодаря высокой кратности обмена воздуха (не менее 200 раз в час в режиме окрашивания и не менее 100 раз в час в режиме сушки) обеспечивается равномерное покрытие без потеков и быстрое высыхание окрашенных поверхностей.
- Гибкость в настройках: Возможность регулирования температуры в диапазоне от 16 до 80 °C позволяет адаптировать процесс к специфическим требованиям различных материалов и изделий.
Покрасочная камера серии KF от TWEKO — это надежное и эффективное решение для предприятий, занимающихся окрашиванием изделий различного типа, обеспечивая высокое качество обработки и безопасность труда.
