В мае 2025 года ООО «ОБРА КОНСТРАКШН ГРУП» обратилось к TWEKO для создания покрасочной камеры во Львове. Задачей было обеспечить не только комфортные условия работы для маляров, но и стабильное качество покрытий в производственном цехе. Уникальность проекта заключалась в сочетании гидроэкрана, эффективно улавливающего покрасочный туман, и специальных ограничивающих крыльев-уловителей, которые расширили рабочую зону и повысили производительность процесса.
О клиенте
ООО «ОБРА КОНСТРАКШН ГРУП» — львовская генеральная подрядная строительная компания, специализирующаяся на строительно-монтажных, инженерных и девелоперских услугах. Основанная во Львове, компания реализует широкий спектр проектов, включая строительство промышленных и коммерческих объектов, а также обустройство специализированных рабочих зон для обработки материалов. Работая с деревянными изделиями, требующими высококачественной покраски водными красками, заказчик обратился к TWEKO для модернизации малярной зоны. Основной задачей было обеспечение стабильного качества покрытий, создание комфортных условий труда и интеграция современной покрасочной камеры в производственные процессы.
Задачи проекта
ООО «ОБРА КОНСТРАКШН ГРУП» поставило перед TWEKO задачу организовать современное рабочее место для покраски деревянных изделий. Основные требования включали:
- Создание покрасочной камеры, адаптированной для работы с красками на водной основе;
- Обеспечение комфортных и безопасных условий труда операторов;
- Эффективное улавливание покрасочного тумана и поддержание чистоты в цехе;
- Оптимальная интеграция оборудования в предоставленный план цеха с учетом расположения рабочей зоны;
- Высокий уровень фильтрации благодаря гидроэкрану, улавливающему частицы краски;
- Установка ограничивающих крыльев-уловителей для расширения рабочей зоны;
- Энергоэффективность и безопасность эксплуатации оборудования.
Заказчик предоставил подробные данные о типах изделий, плановой производительности и плане цеха с обозначенным местом для малярной зоны. На основе этого анализа TWEKO предложила вытяжной шкаф с гидроэкраном серии AS Hydro (модель ASH-4), дополненный ограничивающими крыльями-уловителями для увеличения рабочей зоны.
Решение от компании TWEKO

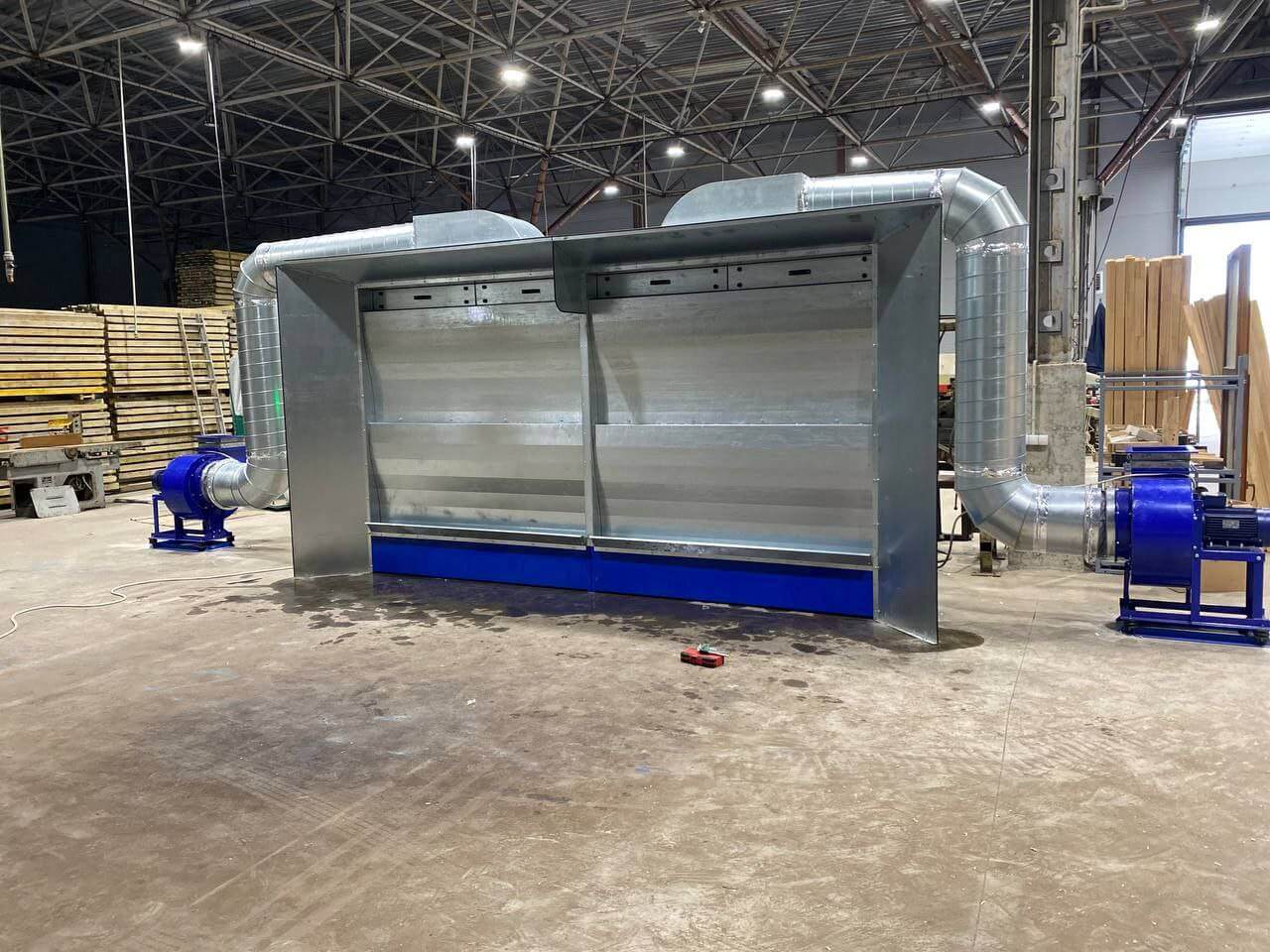

Для реализации задачи компания TWEKO разработала и внедрила покрасочную камеру модели КФ.000.00.00-ЭНЕРГИЯ (серия ASH-4), специально адаптированную под требования заказчика. Камера создана на базе проверенных технических решений вытяжного шкафа с гидроэкраном серии AS Hydro и сочетает в себе надежность, энергоэффективность и безопасность. Благодаря гидроэкрану оборудование обеспечивает эффективное улавливание покрасочного тумана, поддерживает чистоту рабочей зоны и соответствует современным экологическим стандартам. Это позволяет получать стабильно высокое качество покрытия деревянных изделий и одновременно создает комфортные условия для операторов.
Технические характеристики ASH-4:
- Габариты:
- Общая длина с вентиляторами: 9566 мм.
- Ширина вытяжного шкафа: 4339 мм.
- Высота: 2386 мм.
- Комплектация:
- Корпус из оцинкованной стали (2 вытяжные секции с гидроэкраном).

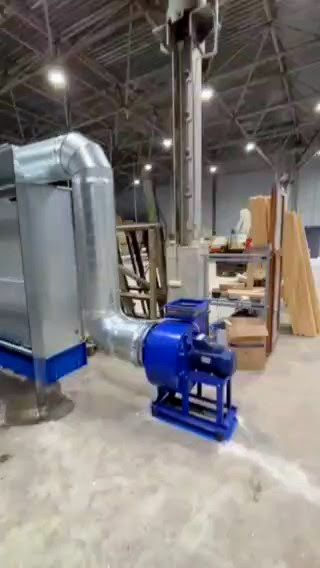

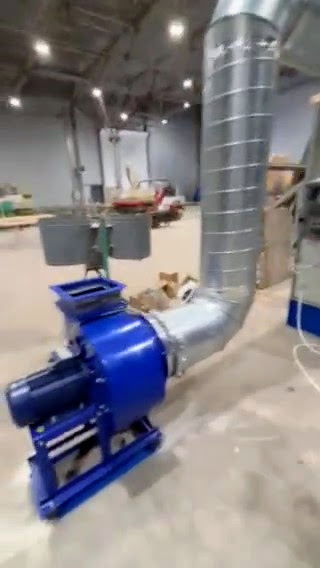

- Две вентиляционные установки ВЦ 14-46 №4 с искрозащищенными двигателями (АИР 112 МА6, 3 кВт, 1000 об/мин), смонтированные на отдельных рамах слева и справа от шкафа.
- Два циркуляционных насоса Pedrollo D 10 (380 В).

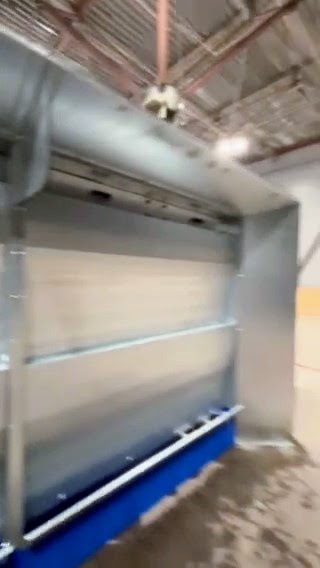

- Система водяных завес с регулировкой напора и двойным переливом.
- Четыре фильтрующие кассеты PaintStop (эффективность до 96,7%).
- Пульт управления с терморегулятором, счетчиком моточасов и индикаторами состояния.
- Энергосберегающие LED-светильники Т8 (600×2×18).
- Особенности конструкции:

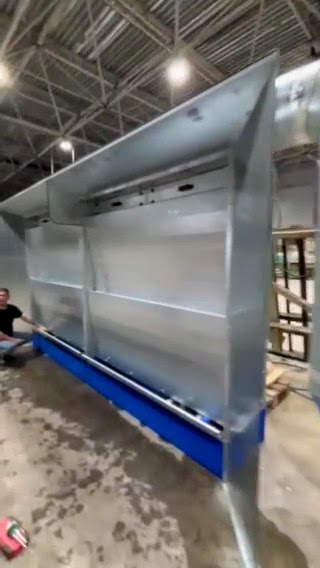

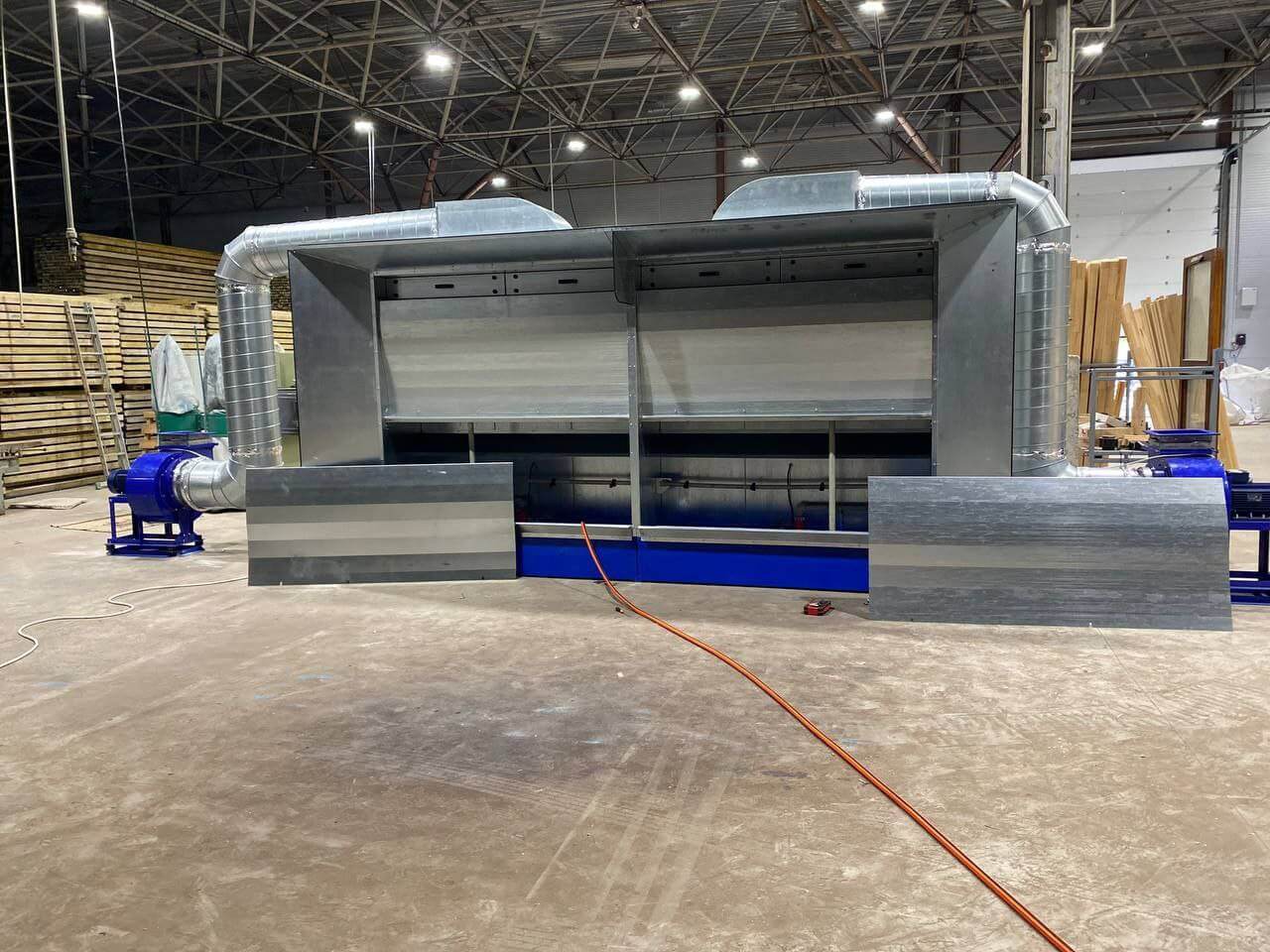

- Ограничивающие крылья под углом 45° (боковые и верхние) для увеличения рабочей зоны и эффективного улавливания покрасочного тумана.
- Установка без приямка — камера располагается непосредственно на ровном полу.
- Размещение предусмотрено посреди цеха, с подводами электро- и водоснабжения сбоку в соответствии с планом цеха.

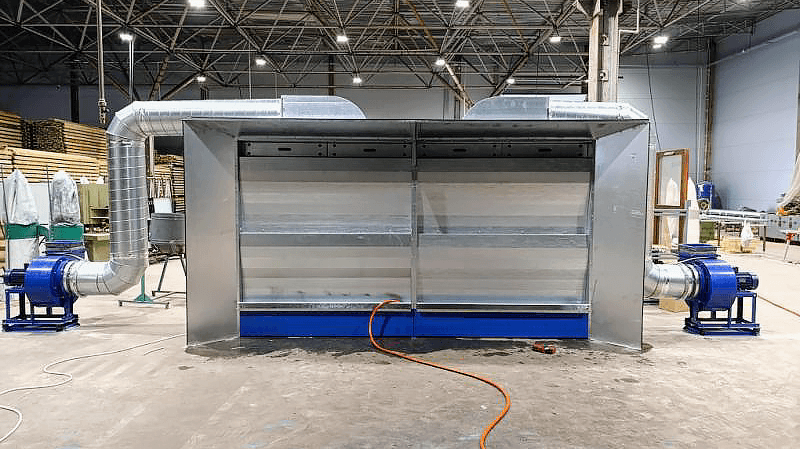

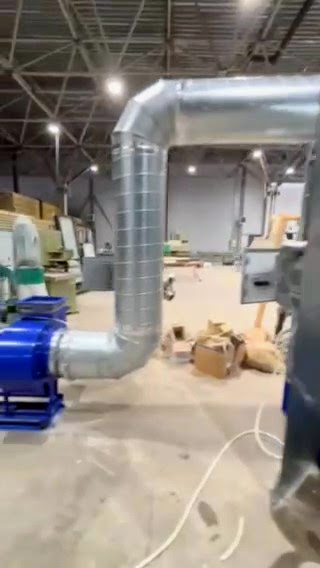

- Воздуховоды выведены вверх через вентиляторы, расположенные симметрично с обеих сторон шкафа.
- Производительность:
- Производительность по воздуху: 13 000 м³/ч.
- Скорость воздуха в рабочей зоне: 0,25–0,40 м/с.
- Объем циркулирующей воды: 800 л.
- Производительность по воде: 600 л/мин.
Шкаф АСГ-4 обеспечивает безопасную работу благодаря искрозащищенным компонентам (двигатели, светильники) и соответствует стандартам ГОСТ 12.2.003-91 и ПУЭ. Водяная завеса и фильтры PaintStop минимизируют выбросы, а пульт управления упрощает эксплуатацию. Проект выполнен «под ключ» с полной комплектацией, включая монтажные рамы, вентиляторы, насосы и систему водооборота.
Ход реализации
ООО «ОБРА КОНСТРАКШН ГРУП» обратилось к TWEKO с запросом на вытяжной шкаф с гидроэкраном, рассматривая решения серии AS Hydro. После анализа плана цеха и особенностей изделий команда TWEKO предложила покрасочную камеру КФ.000.00.00-ЭНЕРГИЯ (серия AS Hydro, модификация ASH-4), адаптированную для покраски на водной основе. Проект реализовывался в несколько последовательных этапов:
Этап 1. Согласование технического задания
Заказчик предоставил план цеха и информацию о производительности и номенклатуре изделий. Совместно было определено расположение камеры посреди цеха и потребность в использовании гидроэкрана для работы с водными красками.
Этап 2. Проектирование и подготовка чертежей

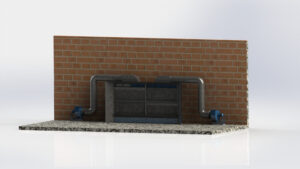

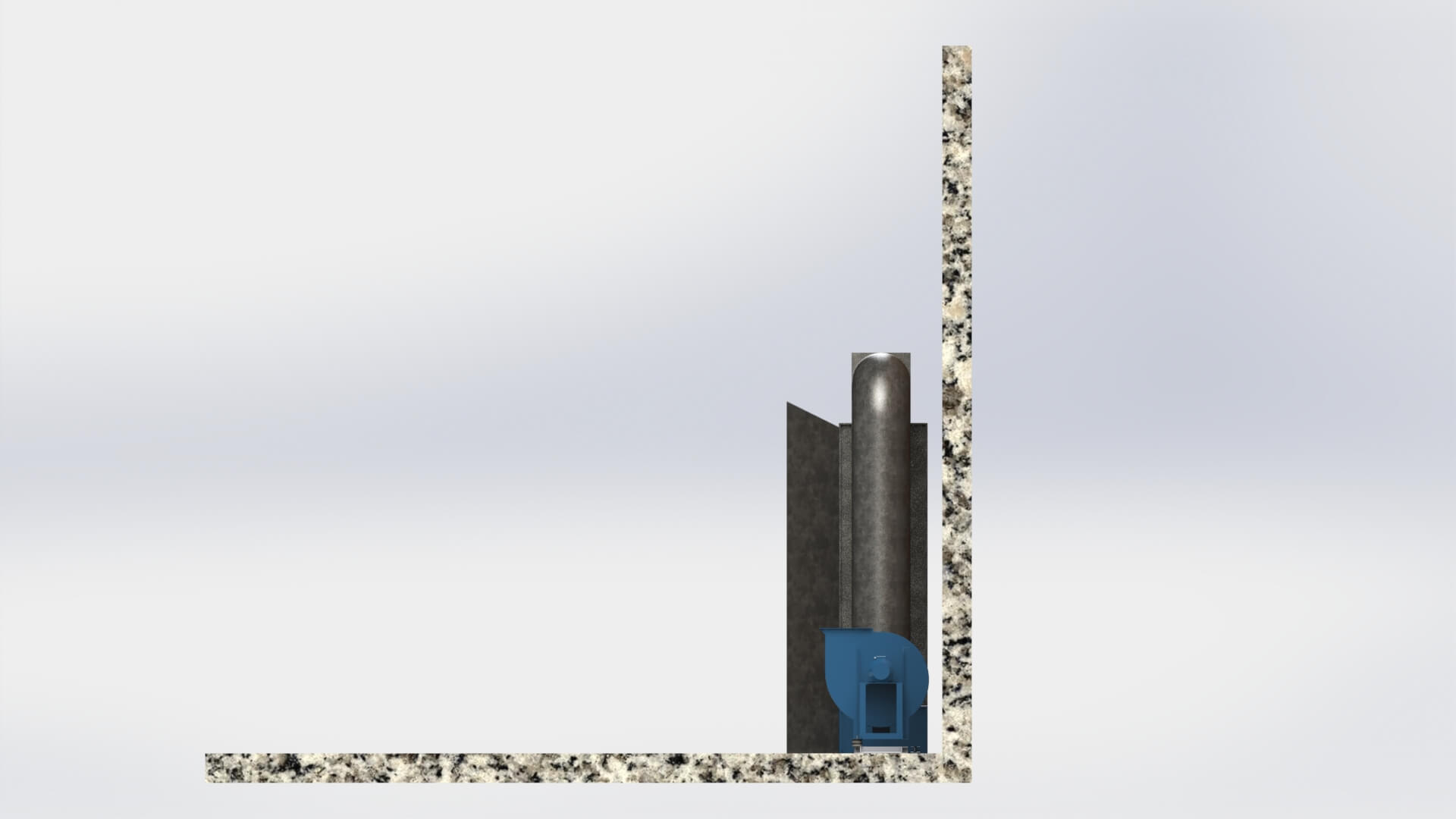

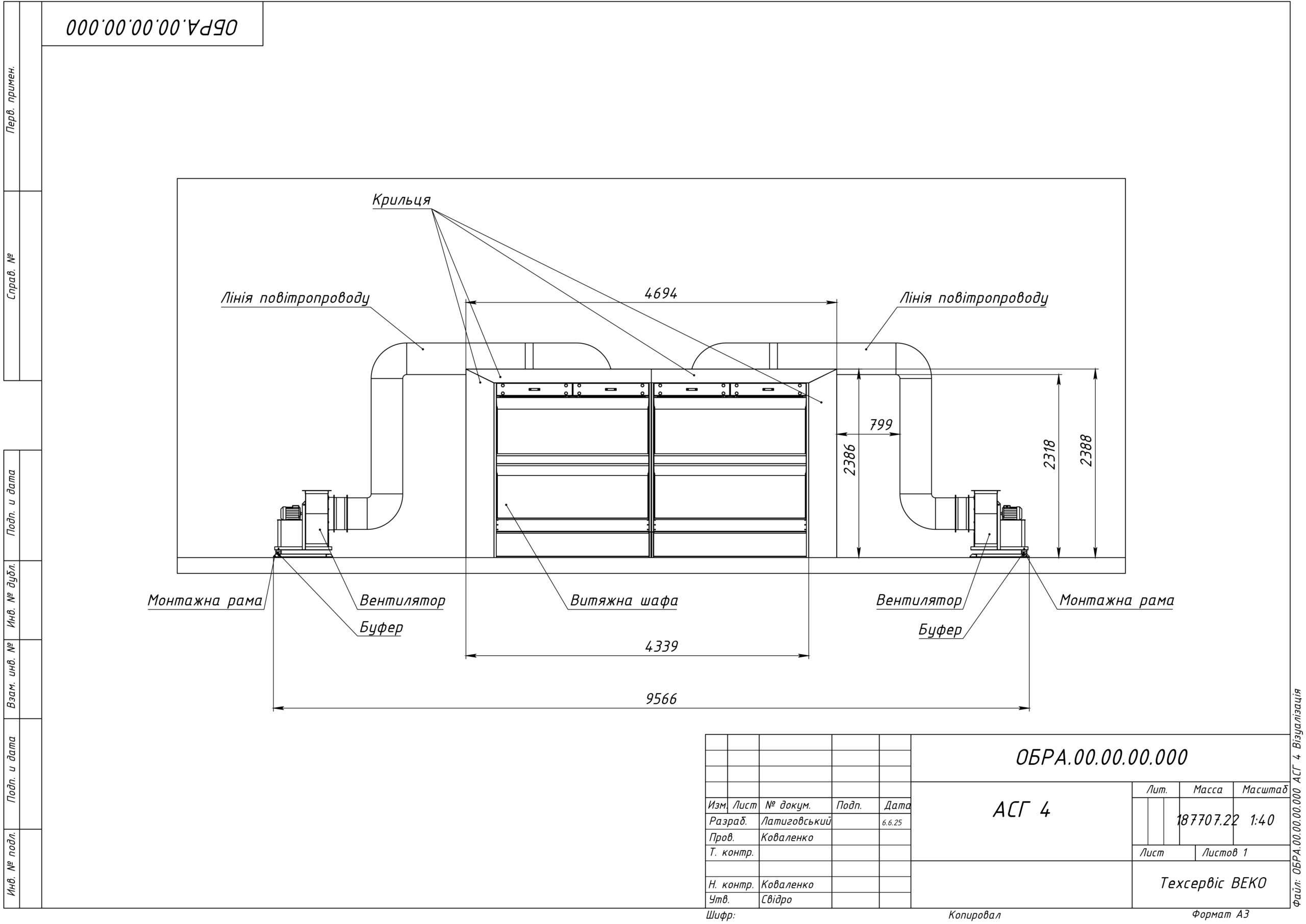

Специалисты TWEKO выполнили визуализацию и технические чертежи. Для увеличения рабочей зоны были предусмотрены ограничивающие крылья-уловители под углом 45° с верхним листом 2500 мм. Также согласовали расположение воздуховодов, точки подвода воды и подключения к электропитанию для вентиляторов и насосов.
Этап 3. Изготовление и отгрузка
Камеру изготовили с учетом всех согласованных особенностей — гидроэкрана, крыльев-уловителей и монтажных решений. Оборудование подготовили к транспортировке, а доставку и разгрузку заказчик организовал собственными силами.
Этап 4. Монтаж и пусконаладка
Монтажные работы выполнены в соответствии с графиком. Камеру установили в обозначенной зоне цеха, подключили к электропитанию и водоснабжению, настроили работу вентиляторов, циркуляционного насоса и системы управления с регулировкой напора форсунок.
Этап 5. Запуск и приемка
После завершения пусконаладочных работ камеру ввели в эксплуатацию. Заказчик подтвердил соответствие оборудования технической документации и получил гарантийные документы.
Результаты для заказчика
- Стабильный микроклимат в рабочей зоне благодаря производительности вентиляции 13 000 м³/ч и скорости воздушного потока 0,25–0,40 м/с, что обеспечивает равномерное нанесение покрытий.
- Эффективная фильтрация через гидроэкран с производительностью 600 л/мин и четырьмя фильтрами PaintStop (эффективность до 96,7%), что поддерживает чистоту и минимизирует загрязнение цеха.
- Расширенная рабочая зона благодаря крыльям-уловителям под углом 45°, что повышает производительность и упрощает работу с габаритными изделиями.
- Энергоэффективность благодаря оптимизированной системе водяных завес и потреблению всего 7,5 кВт, что снижает эксплуатационные расходы.
- Безопасность эксплуатации благодаря искрозащищенным вентиляторам (двигатели АИР 112 МА6) и LED-светильникам, а также соответствию стандартам ГОСТ 12.2.003-91 и ПУЭ.
- Экономия на монтаже: камера установлена на ровный пол без приямков, что уменьшило капитальные затраты.
- Гибкость конструкции, позволяющая интегрировать сушильный модуль или адаптировать рабочую зону под новые потребности производства.
- Надежность и долговечность благодаря корпусу из оцинкованной стали, насосам Pedrollo D 10 и гарантии 12 месяцев, что минимизирует расходы на обслуживание.
- Проект выполнен в согласованные сроки, что позволило заказчику без задержек запустить производство.
Отзыв клиента
Руководитель производства ООО «ОБРА КОНСТРАКШН ГРУП»
Вывод
Этот проект для ООО «ОБРА КОНСТРАКШН ГРУП» подтверждает экспертизу TWEKO в создании специализированных покрасочных камер для деревообрабатывающей отрасли. Установленный вытяжной шкаф с гидроэкраном ASH-4, адаптированный под план цеха, обеспечил стабильное качество покрытий и комфортные условия труда. Использование гидроэкрана, энергоэффективных решений (7,5 кВт) и искрозащищенных компонентов подчеркивает способность компании реализовывать сложные задачи с учетом безопасности и экологических стандартов.
Современные решения для деревообрабатывающей отрасли
Серия AS Hydro, в частности модель ASH-4 от TWEKO, создана для качественной покраски деревянных изделий. Она обеспечивает стабильный микроклимат и эффективную фильтрацию покрасочного тумана благодаря гидроэкрану (размер 4×1,9 м, производительность 600 л/мин) и четырем фильтрам PaintStop с эффективностью до 96,7%. Производительность по воздуху 13 000 м³/ч и расширенная рабочая зона сокращают время обработки изделий до 20%, повышая производительность предприятия. Безопасность гарантируют искрозащищенные вентиляторы (ВЦ 14-46 №4 с двигателями АИР 112 МА6) и LED-освещение, а энергоэффективность (потребление всего 7,5 кВт) снижает эксплуатационные расходы. Простая установка без приямков, гибкость конструкции с возможностью интеграции сушильного модуля и гарантия 12 месяцев делают решение конкурентоспособным для деревообрабатывающих предприятий.
