По запросу предприятия компания TWEKO реализовала проект «под ключ»: спроектировала, изготовила и установила окрасочно-сушильную камеру IKFS Diagonal модели IKFS-D-10 с диагональным воздушным потоком и дизельным обогревом. Всего за полтора месяца после подписания договора мы завершили полный цикл работ — от анализа технического задания до ввода камеры в эксплуатацию, адаптировав её под специфические требования объекта. Мы обеспечили заказчика современным, безопасным и полностью укомплектованным решением для окраски крупногабаритной техники.
О клиенте
Промышленное предприятие, специализирующееся на обслуживании крупногабаритной техники, обратилось в компанию TWEKO с официальным запросом на поставку современной окрасочно-сушильной камеры. Заказчик выдвинул ряд технических требований, в частности дизельный тип обогрева, возможность установки под навесом, соответствие стандартам безопасности и обеспечение эффективной окраски техники разных габаритов.
Задача проекта
Целью проекта было обеспечение предприятия окрасочно-сушильной камерой, соответствующей техническим требованиям тендерной документации. Основные требования к камере:
- Назначение: окраска крупногабаритных изделий (рабочая зона не менее 10000×5000×5000 мм).
- Тупиковая кабина с дизельной горелкой, производительностью по воздуху не менее 30000 м³/ч.
- Размещение в существующем здании на площадке 6×12 м под открытым навесом.
- Наличие ворот (4000×4000 мм) с дверью для персонала, противопожарного клапана, комплектов приточных и вытяжных воздуховодов, дымохода.
- Панели толщиной не менее 50 мм из негорючего материала, потолочное освещение (не менее 800 люкс), система вытяжной вентиляции и фильтрации воздуха.
- Работа в двухсменном режиме при температуре от +5°C до +40°C и влажности до 95%.
- Обучение персонала (3 человека) с выдачей сертификатов и гарантийное обслуживание на 12 месяцев.
Решение от компании TWEKO

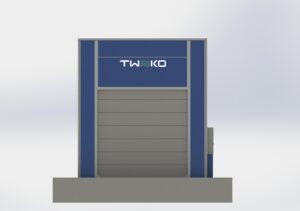

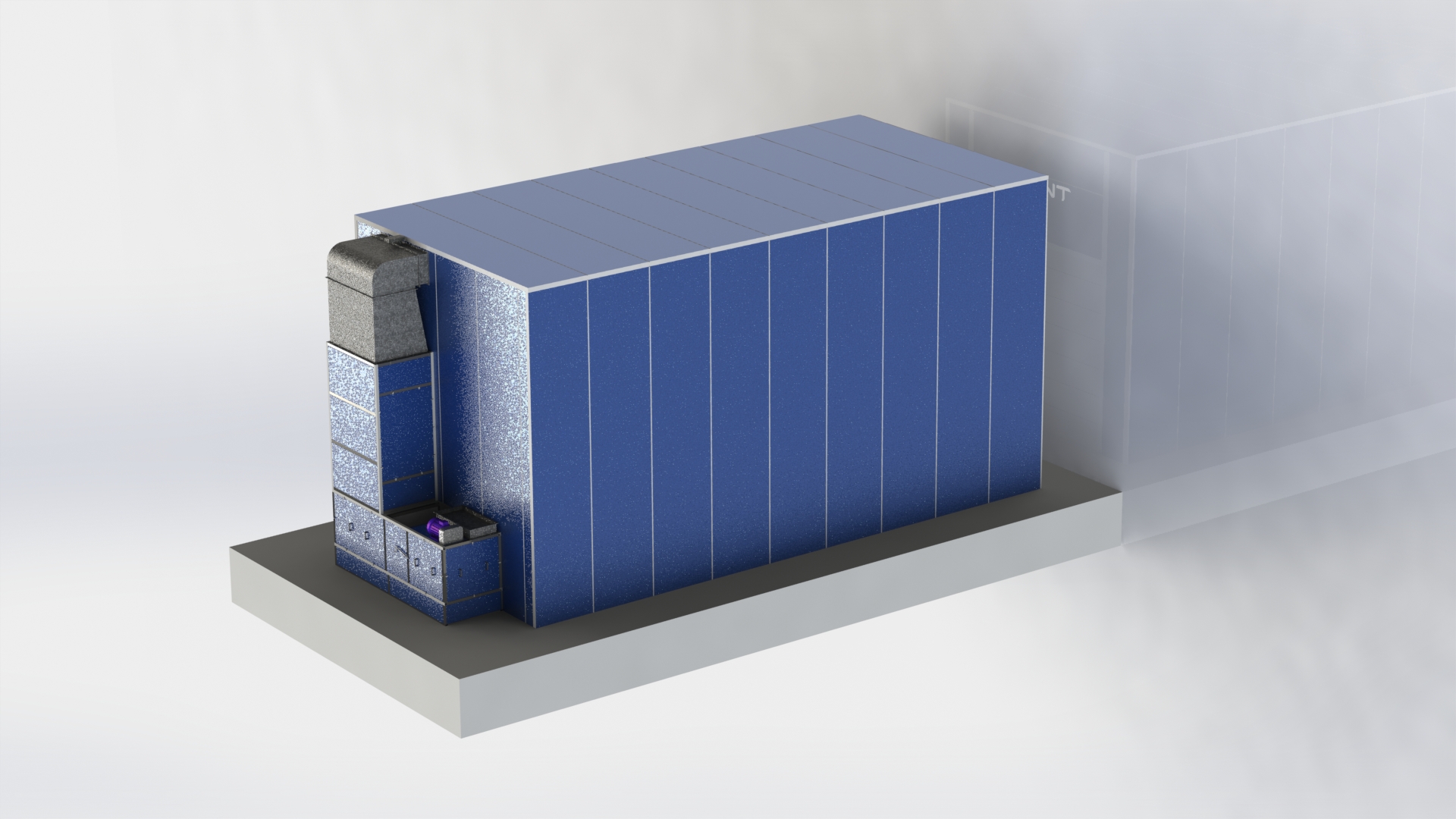

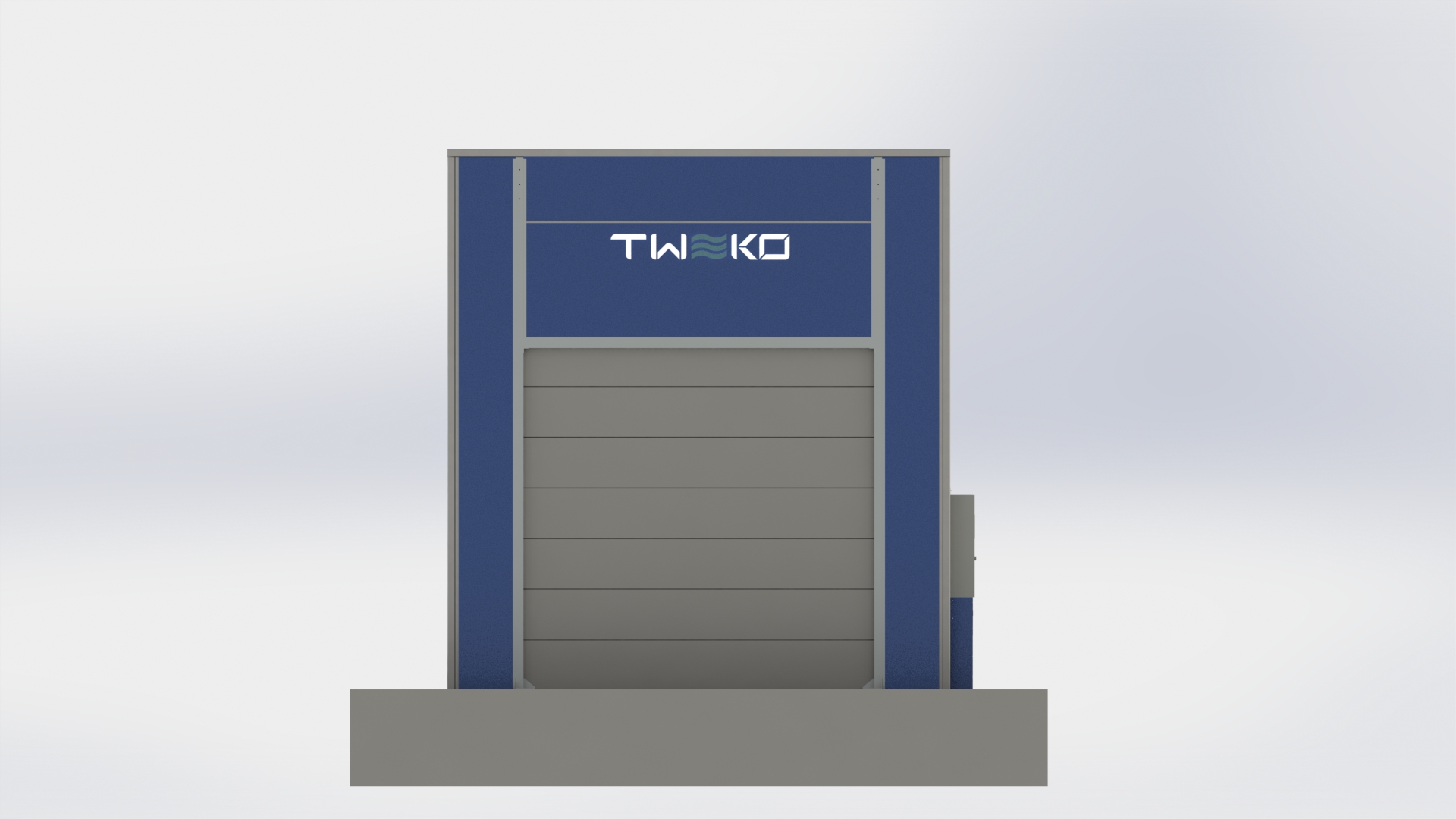

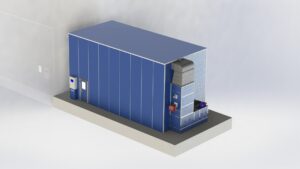

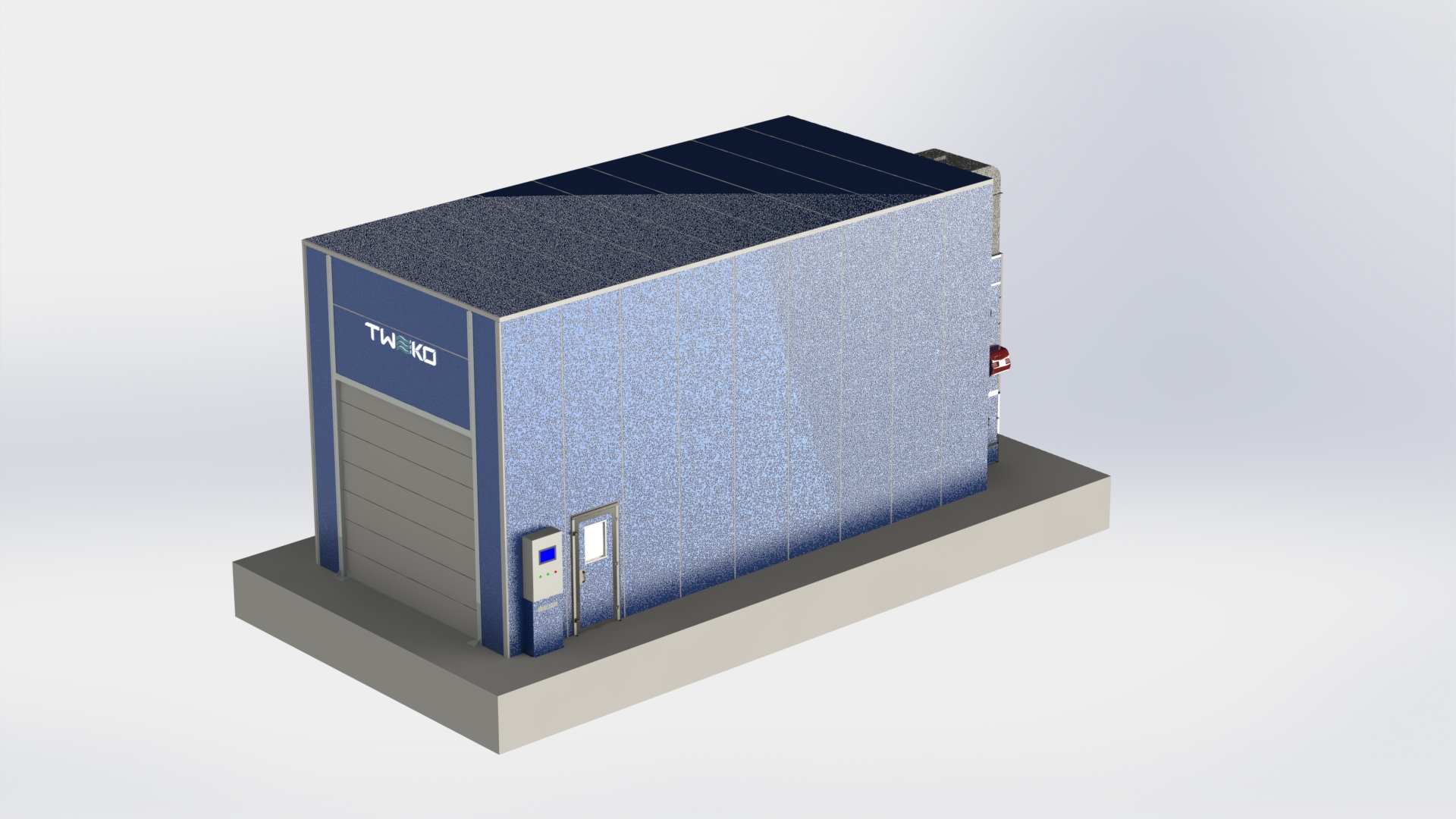

Компания TWEKO предложила окрасочно-сушильную камеру модели IKFS-D-10 из серии IKFS Diagonal. Диагональная схема обдува обеспечивает равномерное распределение воздушного потока, снижает турбулентность и гарантирует качественное нанесение покрытия на крупногабаритную технику в рабочей зоне размером 10000×5000×5000 мм.
Камера оснащена дизельной горелкой, системой вытяжной вентиляции с фильтрацией воздуха, потолочным освещением (не менее 800 люкс) и максимальной мощностью до 250 кВт. Для безопасности установлен противопожарный клапан, а корпус изготовлен из негорючих панелей толщиной 50 мм с сертификатами пожарной безопасности. Камера имеет тупиковую кабину с воротами 4000×4000 мм, дверью для персонала, комплектами приточных и вытяжных воздуховодов и дымоходом. Воздуховоды выведены через оконные проёмы, что снизило затраты на монтаж.
В комплектацию входят краскопульты ANEST IWATA W 400 BELLARIA (1.3 мм и 1.4 мм, по 2 шт.), ITALCO LVMP (1.3 мм, 1.4 мм, 1.8 мм, по 2 шт.), шланги (20 м и 15 м, по 2 и 4 шт.), блоки подготовки воздуха ITALCO АС6003 (2 шт.) и регуляторы давления ITALCO FR5 (2 шт.). Камера работает от сети 380/220 В, 50 Гц, оснащена системами автоматики для контроля режимов работы, наработки и ошибок, а также блоком подготовки воздуха с фильтрами тонкой очистки. Оборудование прошло заводскую метрологическую аттестацию. TWEKO предоставила полный комплект документации на украинском языке, включая паспорт, руководство по эксплуатации, технику безопасности, схемы электрооборудования, коды ошибок и чертежи фундамента.
Ход реализации

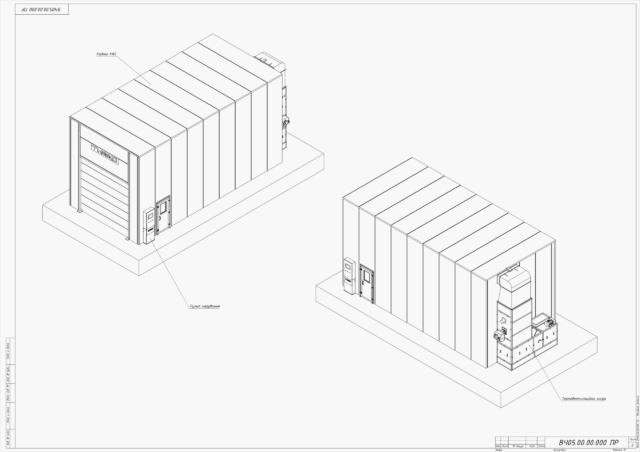

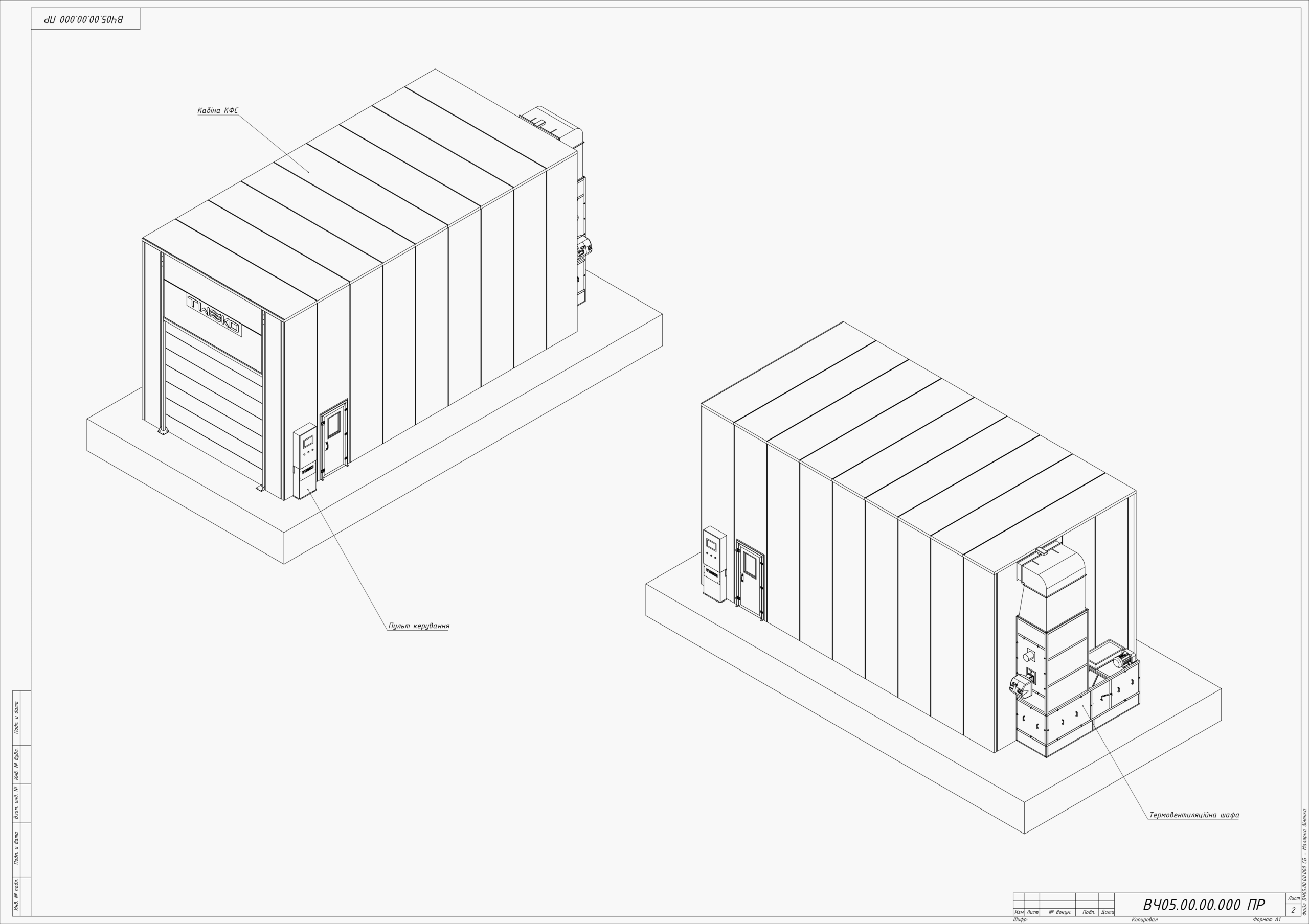

Запрос на камеру поступил в конце июля 2024 года. В середине августа TWEKO стала победителем тендера, и в начале сентября был подписан договор. В сентябре инженеры провели замеры на объекте, учли смотровую яму для вытяжных каналов и особенности размещения под съёмным навесом, после чего согласовали техническую документацию.

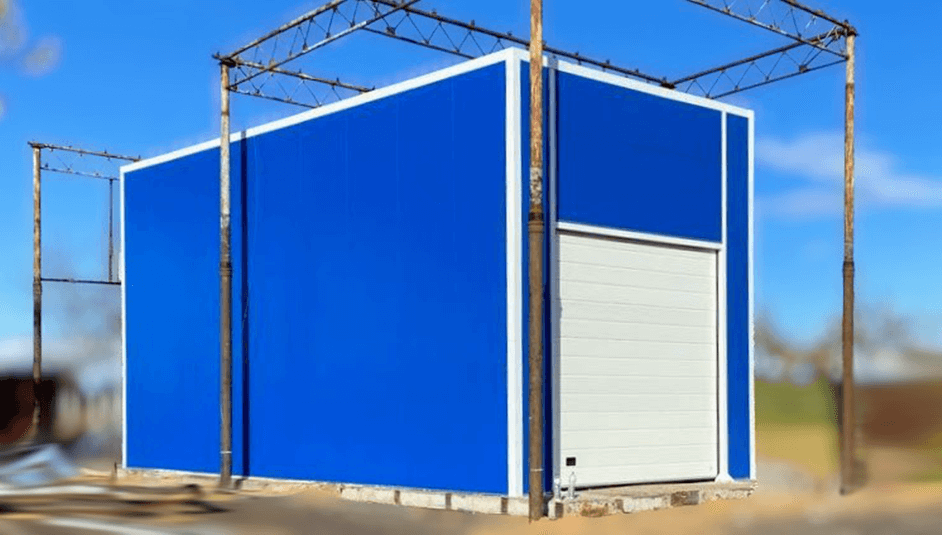

В конце октября были изготовлены сэндвич-панели и система воздуховодов, выполнена поставка на объект в полном объёме. Компания TWEKO организовала подведение электроснабжения и сжатого воздуха к соответствующим точкам, адаптировав камеру к условиям объекта. Монтаж и пусконаладочные работы проведены специалистами TWEKO с привлечением крана и погрузчика, предоставленных заказчиком. Камера была защищена плёнкой до установки навеса. После завершения работ TWEKO провела обучение для трёх операторов, выдала сертификаты и предоставила гарантийное обслуживание на 12 месяцев. Камера введена в эксплуатацию согласно графику.
Результаты для заказчика
- Качественная окраска техники благодаря диагональному обдуву и производительности 30000 м³/ч.
- Безопасность: противопожарный клапан и негорючие панели соответствуют нормам.
- Полная комплектация: краскопульты, шланги, блоки подготовки воздуха обеспечивают эффективную работу.
- Оптимизация затрат благодаря выводу воздуховодов через оконные проёмы.
Отзыв клиента
Руководитель предприятия
Вывод
Проект реализован с соблюдением всех требований тендерной документации. Камера IKFS-D-10 введена в эксплуатацию и обеспечивает качественную покраску крупногабаритной техники. TWEKO подтвердила свою способность предоставлять профессиональные решения для промышленных заказчиков.
