В 2013 году LLC “AZ MDF Ltd” обратилась к TWEKO с целью обеспечения качественного нанесения и сушки лакокрасочного покрытия на мебельных изделиях. Команда TWEKO разработала и установила фарбувально-сушильный комплекс, состоящий из камеры окрашивания и камеры сушки размерами 5×4×2,4 м каждая, с завершением проекта в марте 2013 года.
О клиенте
LLC “AZ MDF Ltd” — производственное предприятие в Азербайджане, расположенное в Баку, специализирующееся на изготовлении древесноволокнистых плит MDF (средней плотности), в частности для мебельной индустрии. Компания известна на рынке изделиями размером 2440 мм × 1220 мм с толщиной от 8 до 18 мм, что требует высокого качества поверхностного покрытия.
Задача проекта
Целью было обеспечение процесса нанесения и сушки лакокрасочного покрытия на мебельные изделия. Основные требования включали:
- Создание условий для качественного нанесения покрытия в камере окрашивания.
- Эффективная сушка изделий в камере сушки с учетом экономии энергоресурсов.
- Адаптация комплекса к производственным потребностям предприятия.
Решение от компании TWEKO
TWEKO разработала фарбувально-сушильный комплекс, состоящий из камеры окрашивания и камеры сушки, объединенных в общую кабину:

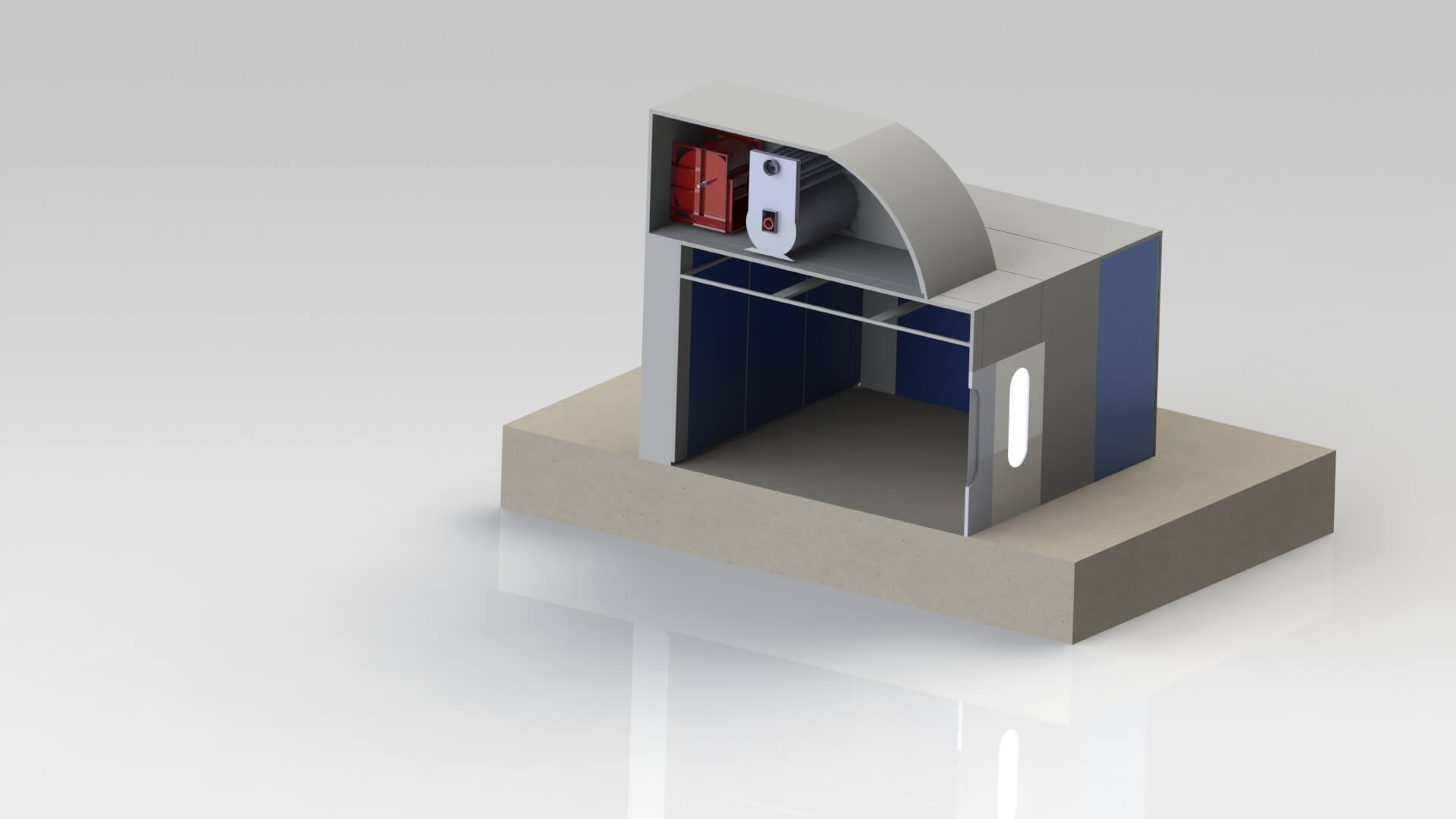

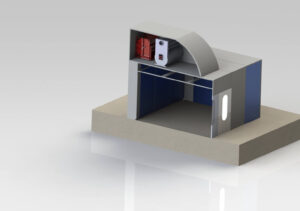

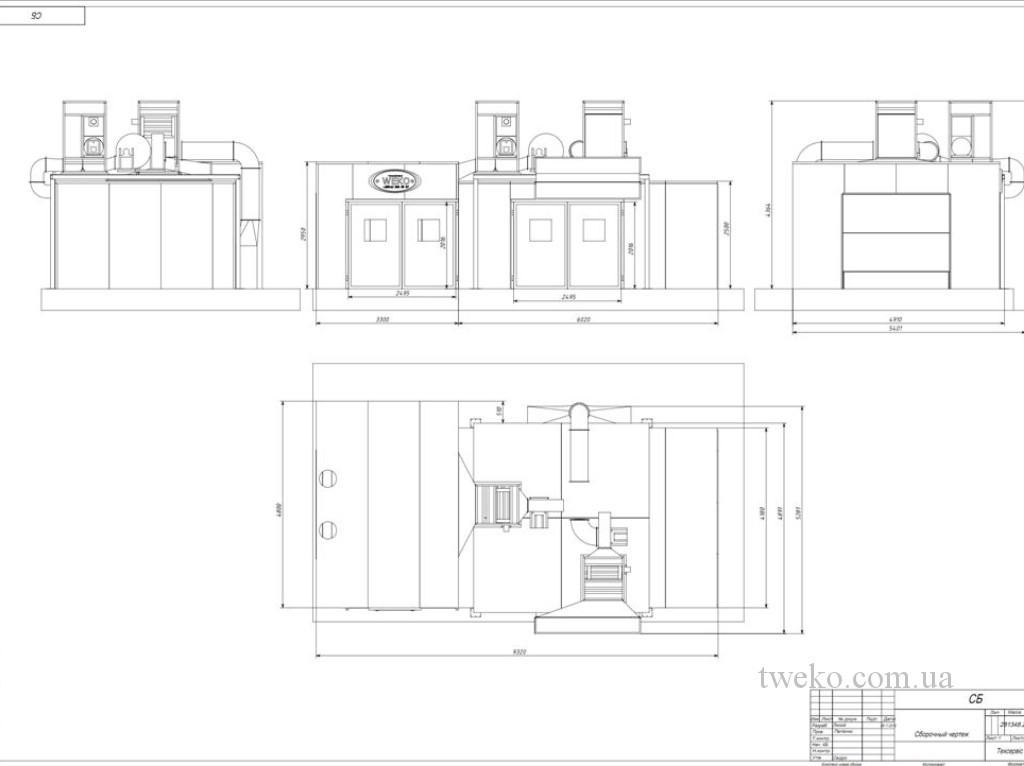

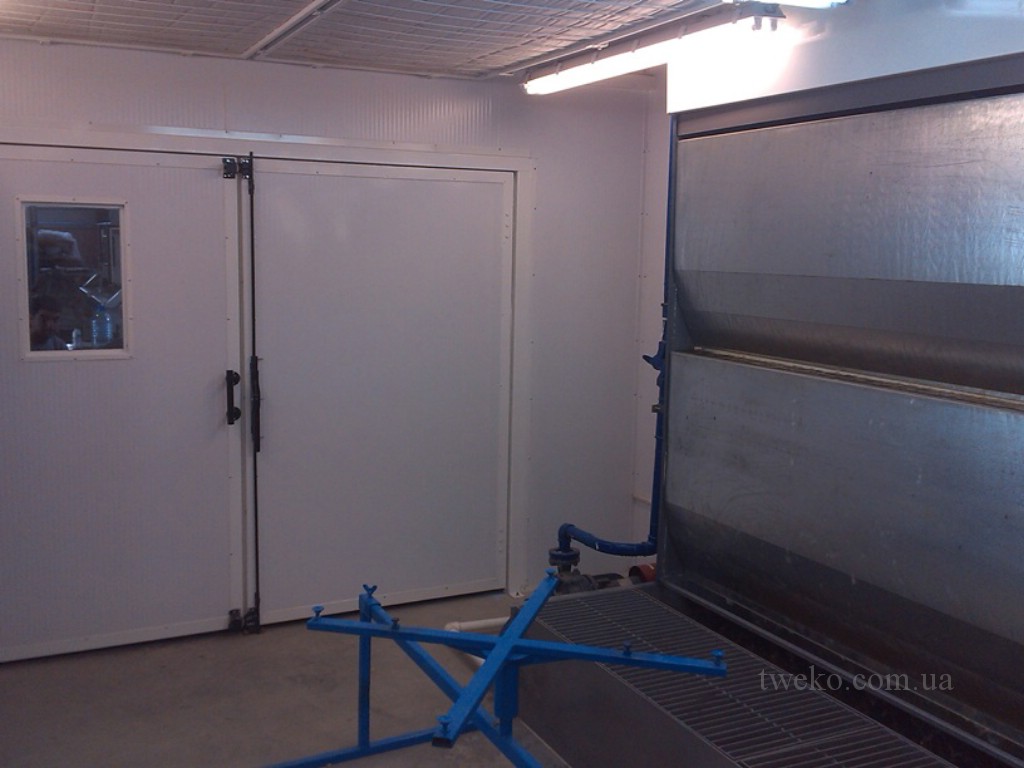

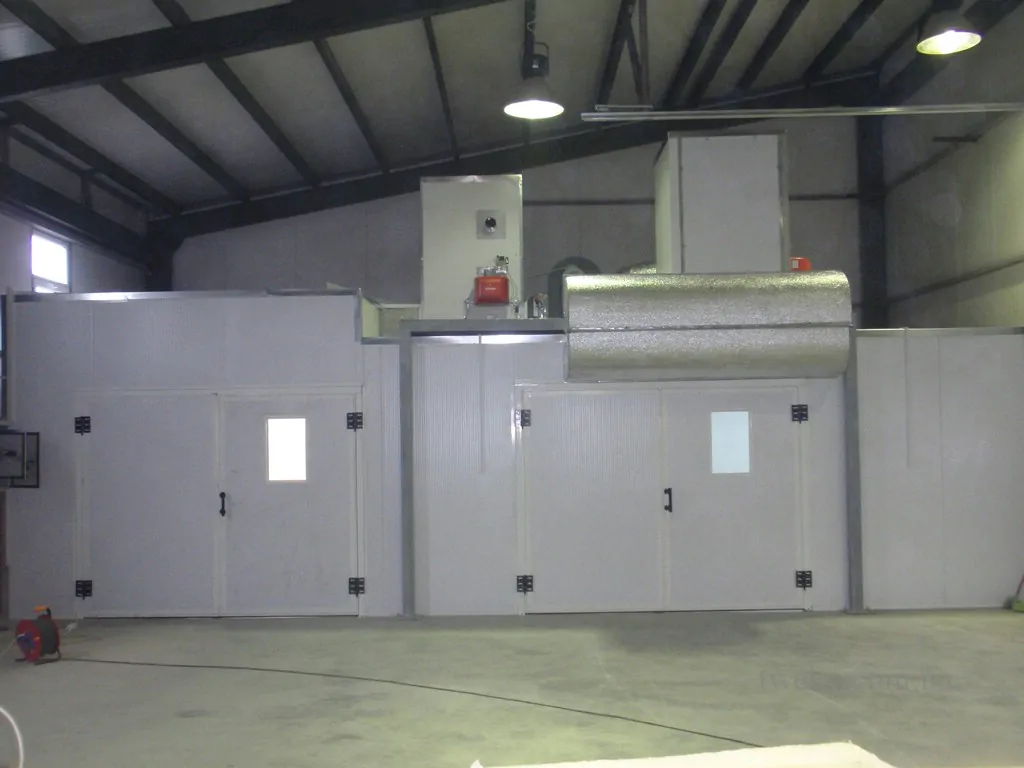

- Фарбувально-сушильный комплекс. Каждая камера имеет внутренние размеры 5×4×2,4 м. Комплекс оснащен тремя воротами: входом в зону окрашивания, переходом между зонами и выходом из камеры сушки. Ворота выполнены как распашные (2’000×2’000 мм) с смотровым окном для входа/выхода и сдвижные для перехода. Общая кабина из сэндвич-панелей с базальтовым наполнителем (толщина 50 мм) имеет размеры 9’500×4’500×2’200 мм, где зона окрашивания составляет 3’200×4’500×2’200 мм, а камера сушки — 6’250×4’000×2’000 мм. Нагрев воздуха осуществляется с помощью дизельного топлива.

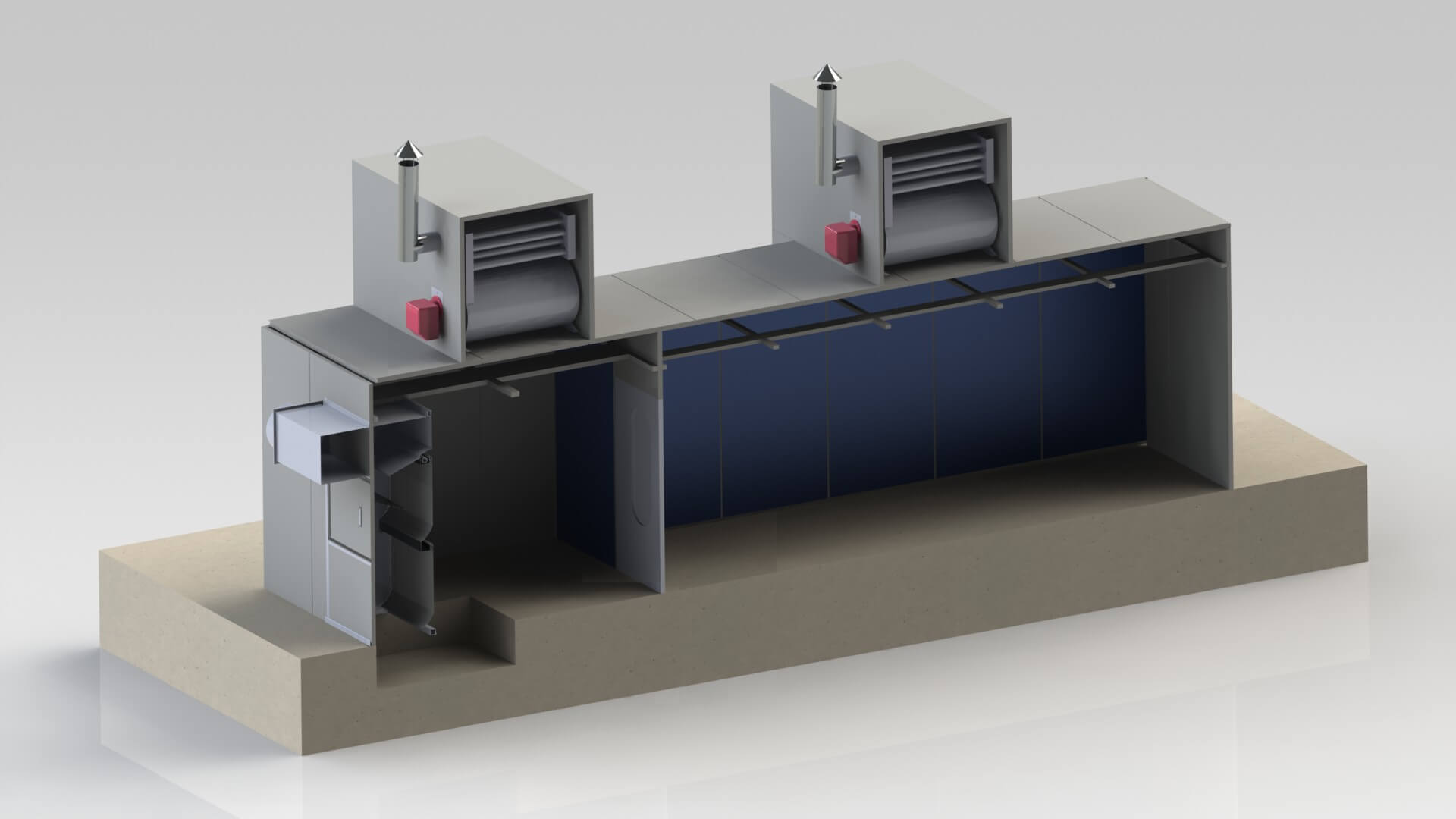

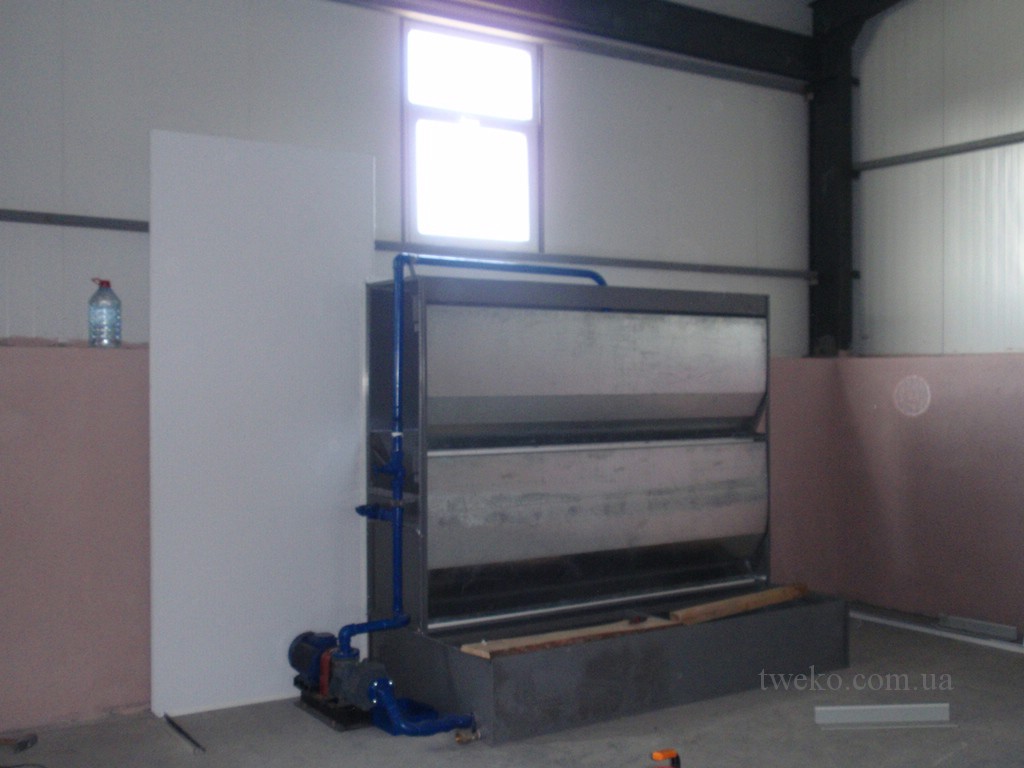

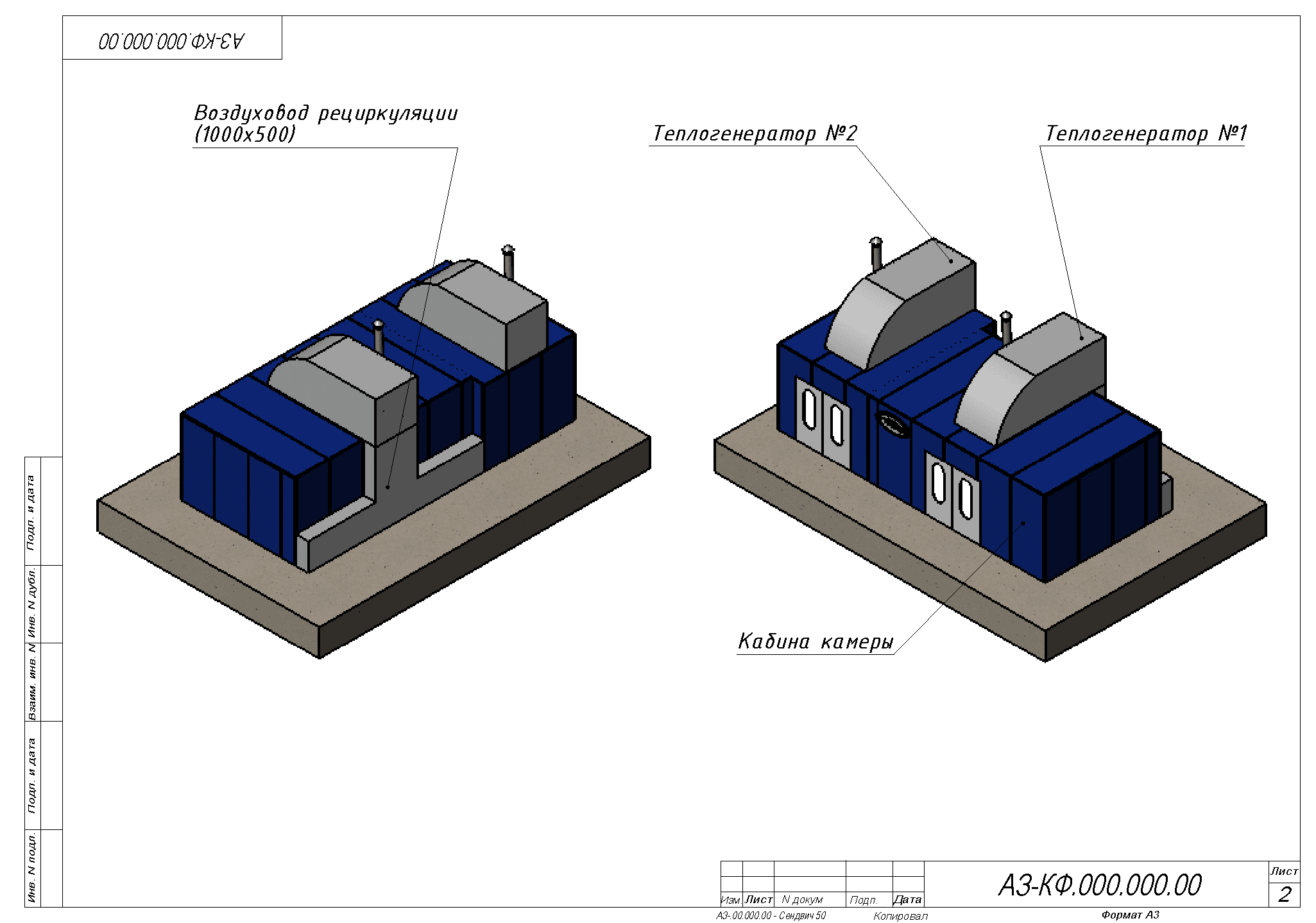

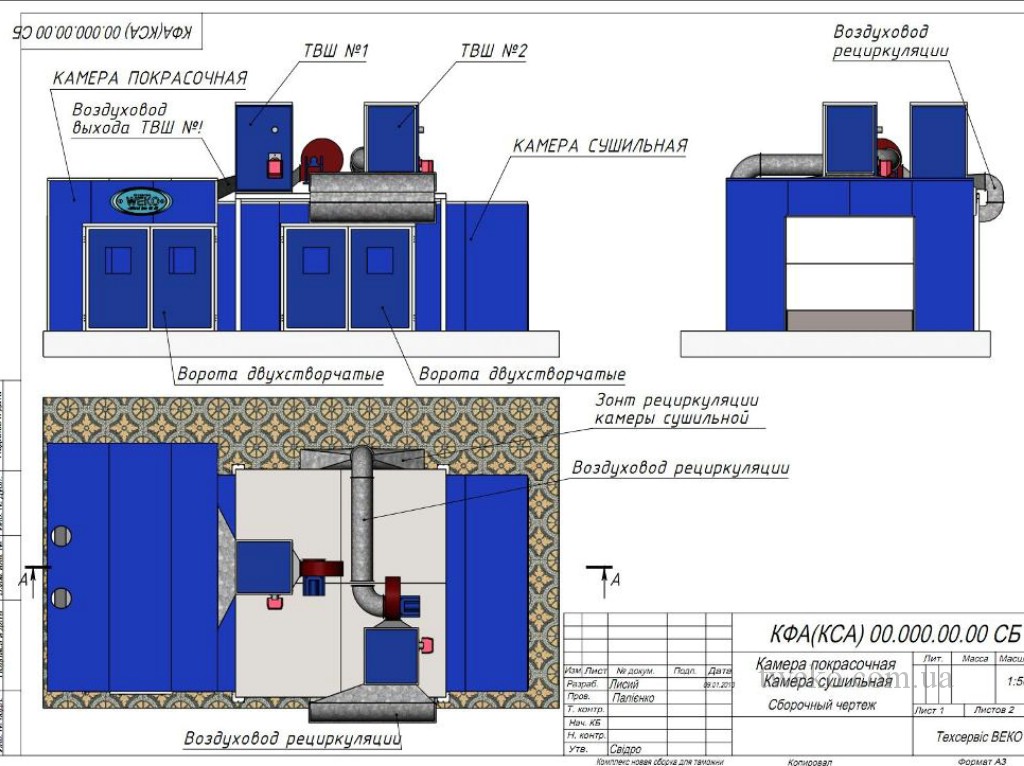

- Термовентиляционная система. Над камерой сушки расположены термовентиляционные шкафы (ТВШ), которые требуют монтажной площадки с ферм на опорах. ТВШ камеры окрашивания обеспечивает нагнетание воздуха, отвод которого осуществляется вытяжным шкафом с гидроэкраном (размером 2’350×500×2’000 мм, расположен слева от входа). В камере сушки работает режим рециркуляции с частичным обновлением воздуха (до 20%) для пожарной безопасности, что экономит энергоносители.
- Панель управления. Электронная панель с системами автоматики включает датчики давления и температуры, выключатели, счетчик времени, кнопки режимов (окрашивание, сушка, стоп), реле времени и регуляторы температуры для контроля процесса.
Комплекс разработан для установки на подготовленную фундаментную основу, планы которой предоставляются заказчиком.
Ход реализации
Запрос от LLC “AZ MDF Ltd” поступил в 2013 году, отражая потребность компании в современном решении для нанесения и сушки лакокрасочного покрытия на мебельные изделия. TWEKO начала работу с детального анализа производственных потребностей предприятия, учитывая специфику производства плит MDF и требования к обработке поверхностей. На основе этого анализа был разработан индивидуальный комплекс окрашивания и сушки с вентиляцией, состоящий из камеры окрашивания и камеры сушки, каждая с внутренними размерами 5×4×2,4 м. В процессе проектирования особое внимание уделено адаптации систем вентиляции, включая вытяжной шкаф с гидроэкраном (размером 2’350×500×2’000 мм) для эффективного отвода воздуха в зоне окрашивания, а также режимам рециркуляции в камере сушки с частичным обновлением воздуха (до 20%) для экономии энергоресурсов. Нагрев воздуха реализован с помощью дизельного топлива, что соответствовало техническим возможностям заказчика. Комплекс, объединенный в общую кабину размером 9’500×4’500×2’200 мм с тремя воротами (распашными 2’000×2’000 мм для входа/выхода и сдвижными для перехода), был изготовлен из сэндвич-панелей с базальтовым наполнителем (толщина 50 мм). Над камерой сушки установлены термовентиляционные шкафы (ТВШ), для которых сооружена монтажная площадка с ферм на опорах. Проект был завершен в марте 2013 года, обеспечив своевременное введение комплекса в эксплуатацию и соответствие заявленным производственным требованиям.
Результаты для заказчика
- Качественное нанесение и сушка лакокрасочного покрытия на мебельные изделия в камерах 5×4×2,4 м.
- Экономия энергоресурсов благодаря рециркуляции воздуха в камере сушки.
- Надежная работа комплекса благодаря адаптации к специфике производства.
Отзыв клиента
Представитель LLC 'AZ MDF Ltd'
Вывод
Проект для LLC “AZ MDF Ltd” успешно реализован в марте 2013 года, продемонстрировав способность TWEKO создавать фарбувально-сушильные комплексы, адаптированные к потребностям мебельной индустрии.
