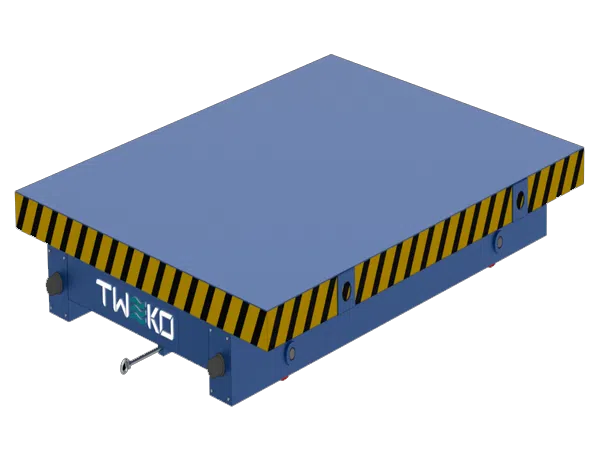

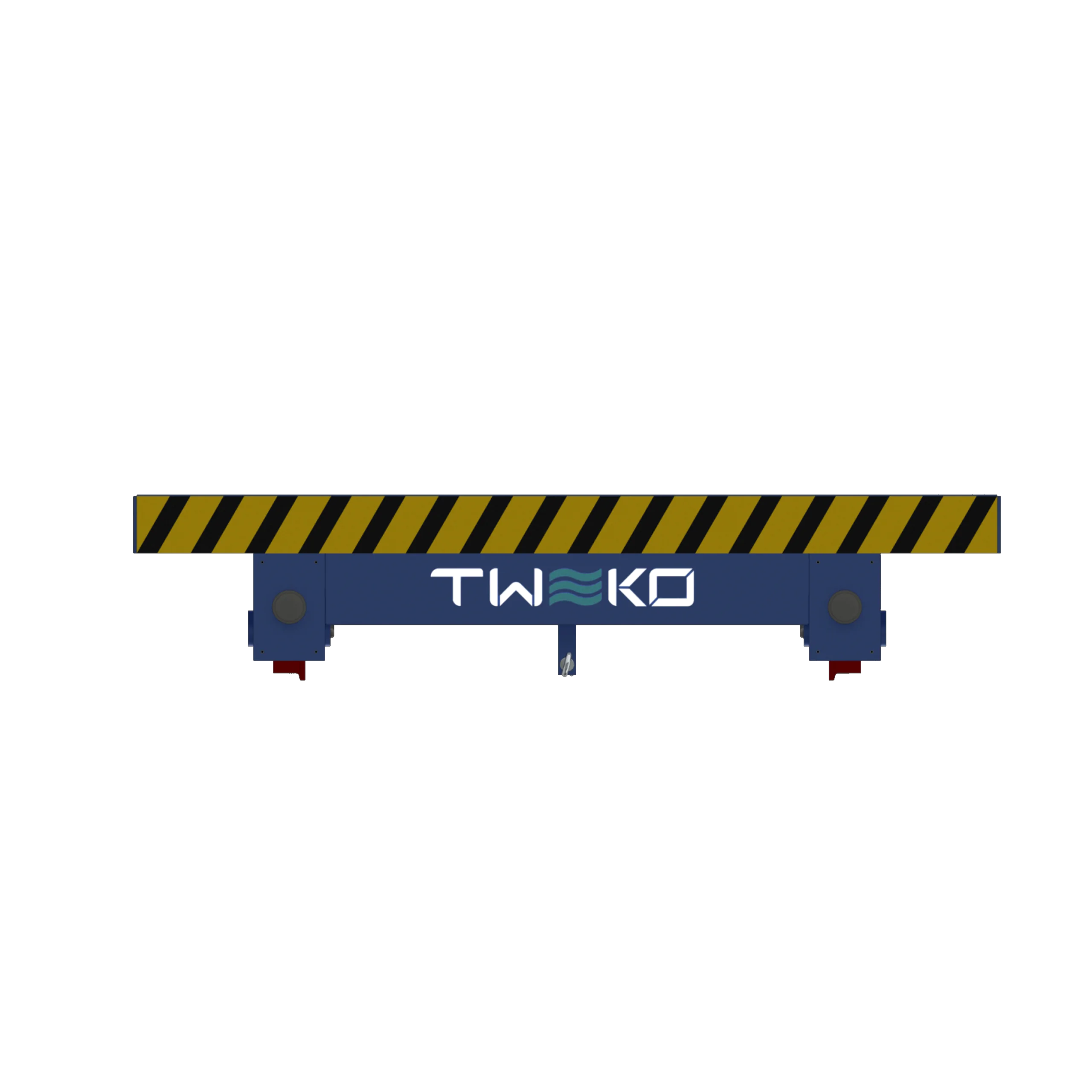

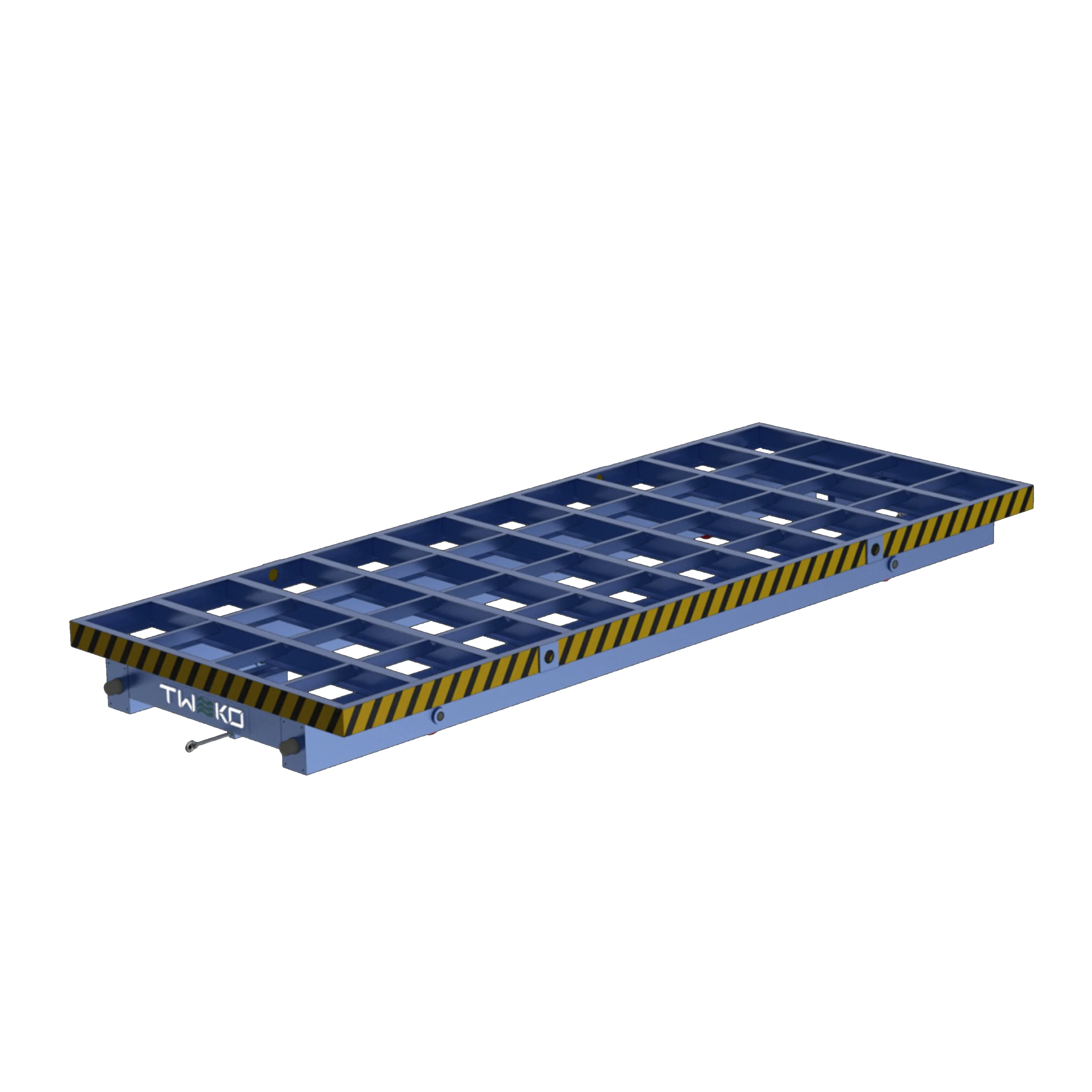

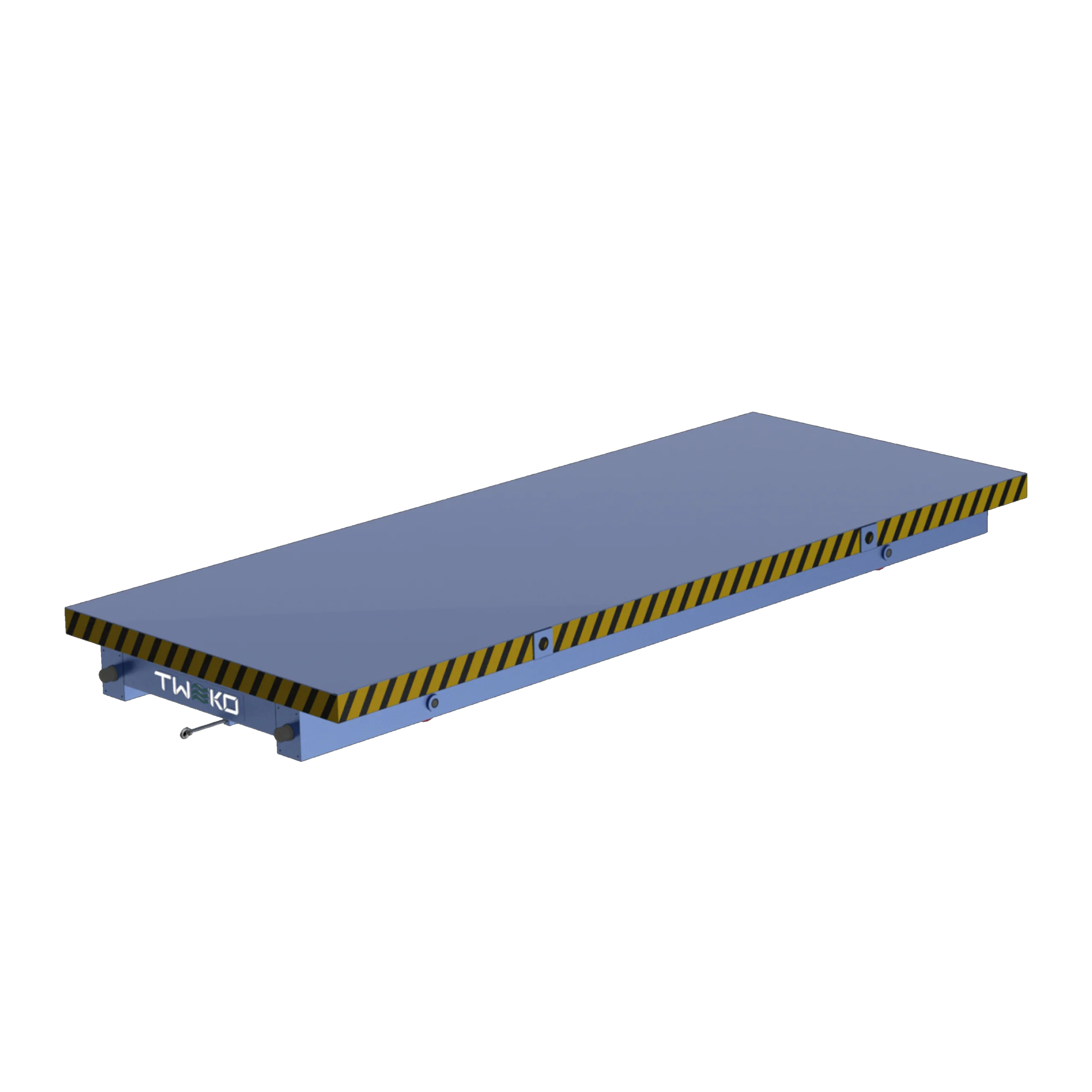

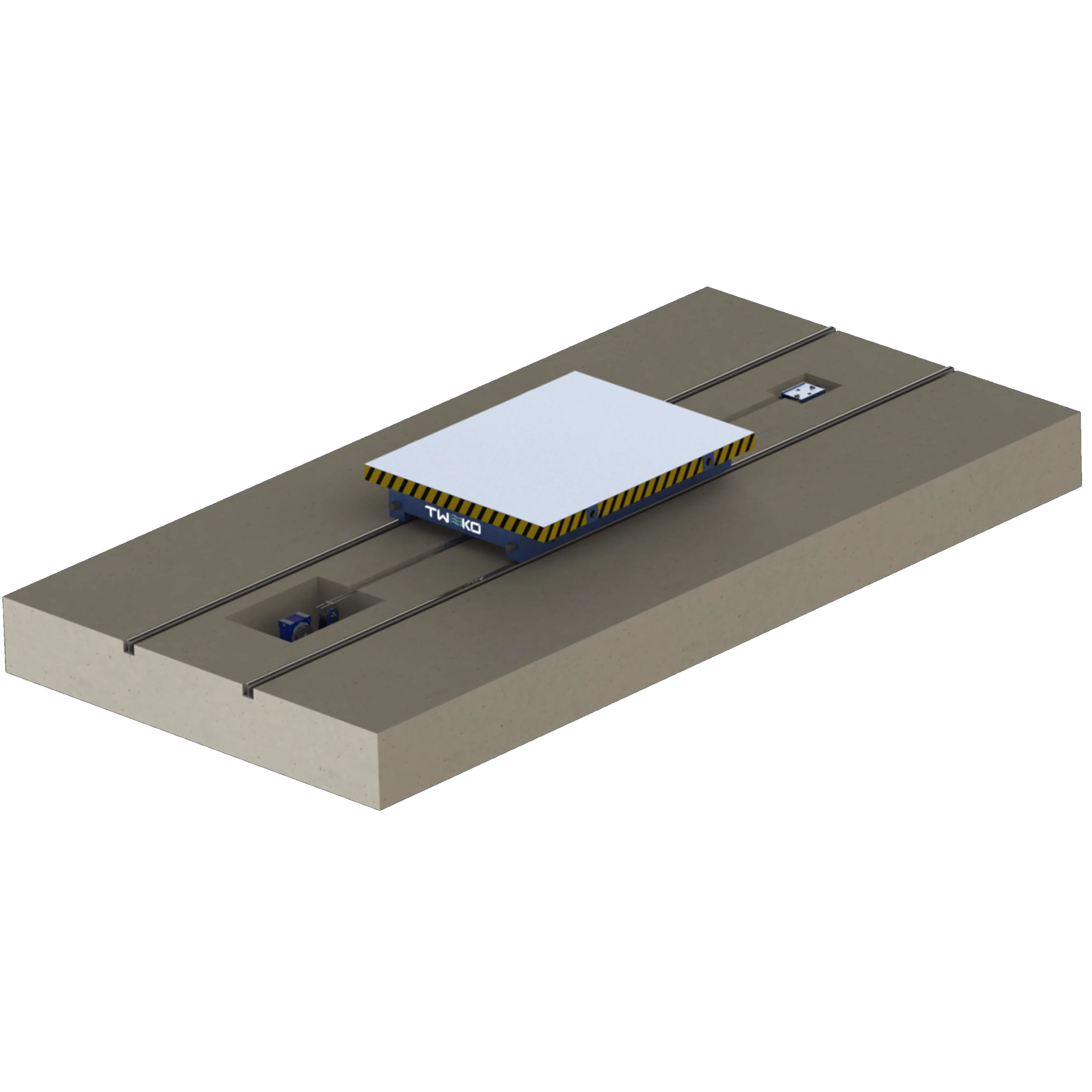

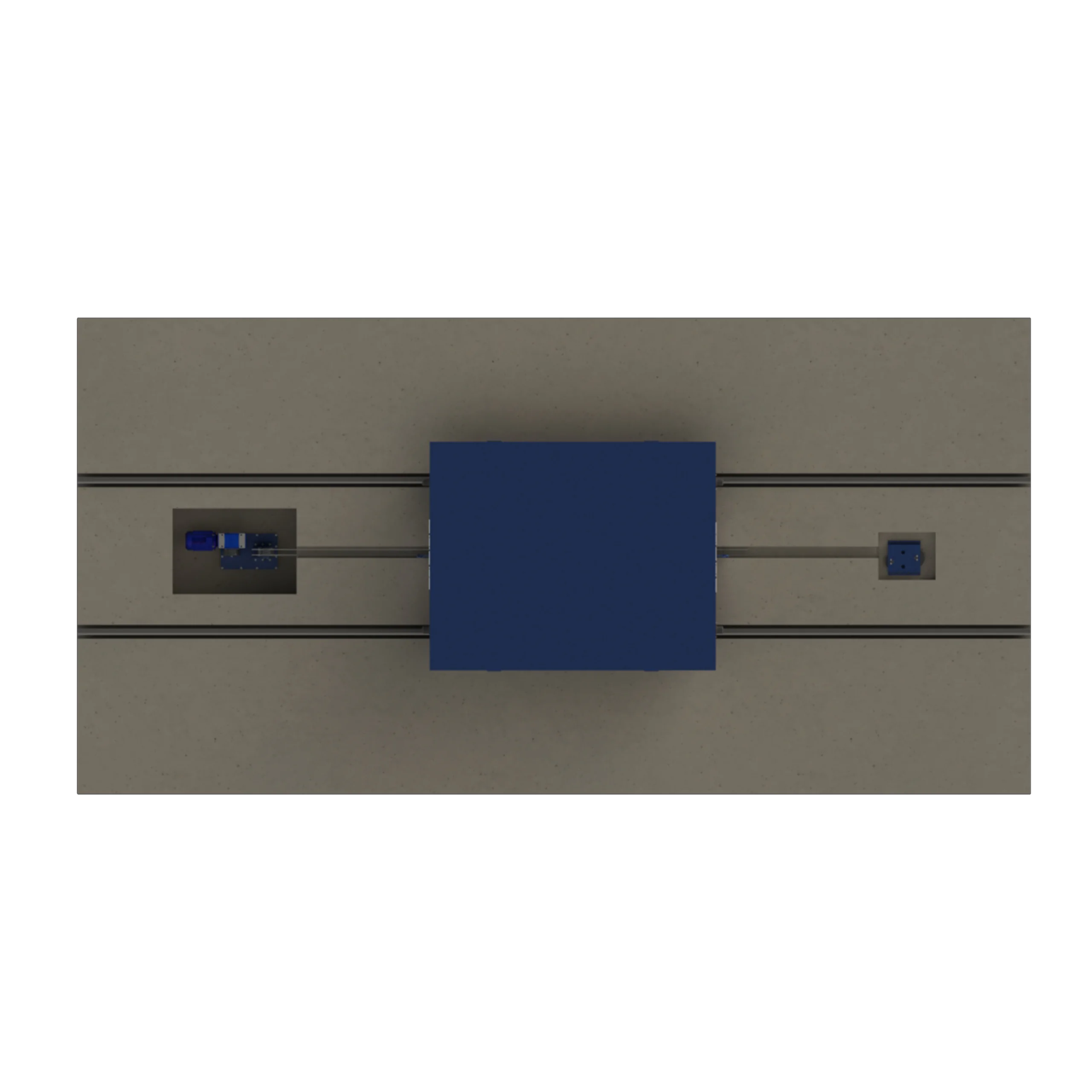

Рельсовая межцеховая транспортировочная тележка на канатной тяге RTK – это мощная сварная металлоконструкция с встроенными стальными одноребордными ходовыми колесами, предназначенная для транспортировки крупногабаритных грузов в промышленных цехах. Продольная и поперечная жесткость платформы обеспечивается прочными стальными швеллерами, а верхняя поверхность может быть закрыта рифленым или просечным листом толщиной 3-4 мм, защищенным от прогиба поперечными ребрами жесткости. Колеса установлены в продольных силовых балках, а ширина колеи варьируется от узкоколейной (500 мм) до широкой (2140 мм), задаваясь по внутренней поверхности головки рельса. Для рельсовых путей используются железнодорожные рельсы Р18–Р24 по ДСТУ 3799-98 (ГОСТ 6368-82) с шириной головки до 50 мм или Р38–Р43 по ДСТУ 2539-94 (ГОСТ 30165-94) с головкой 70 мм, с обязательной установкой тупиковых упоров на концах пути.
Конструкция и управление

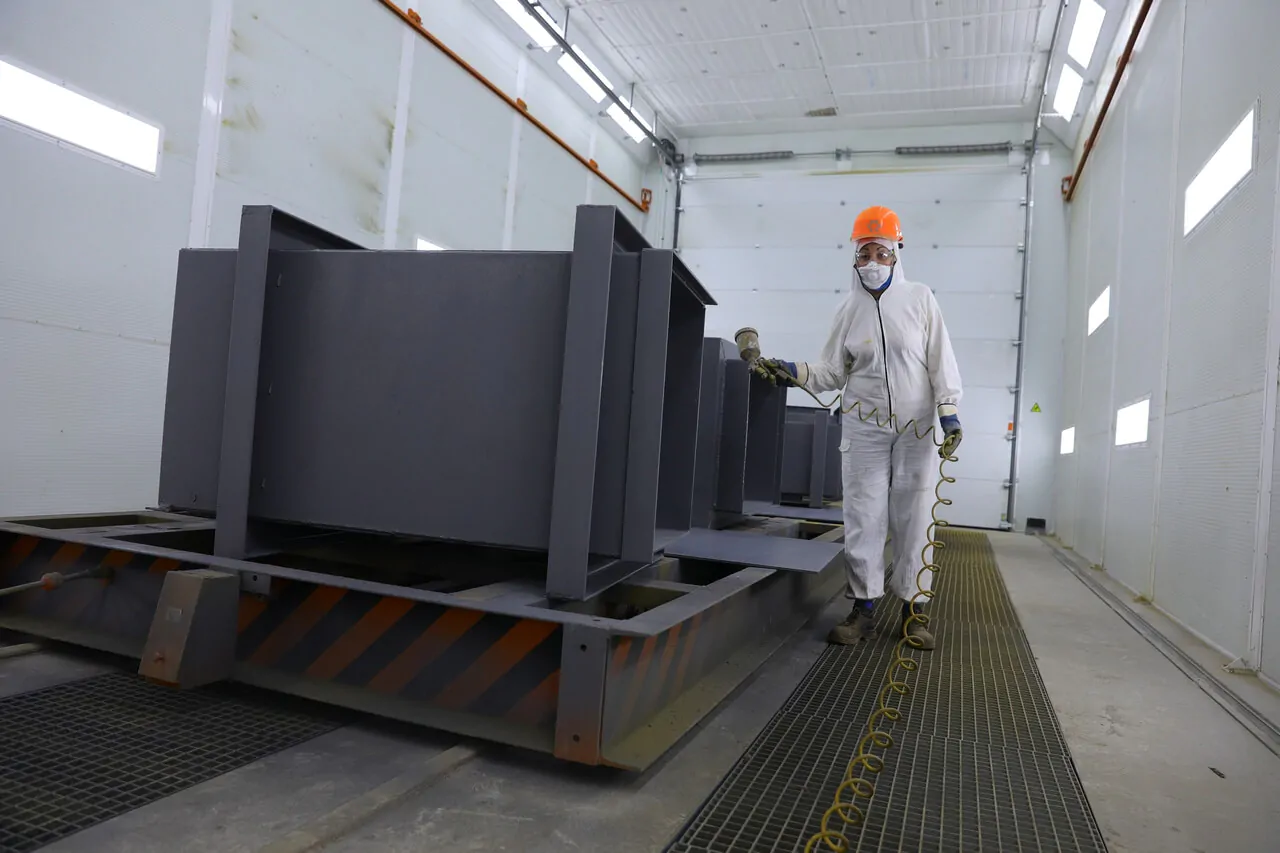

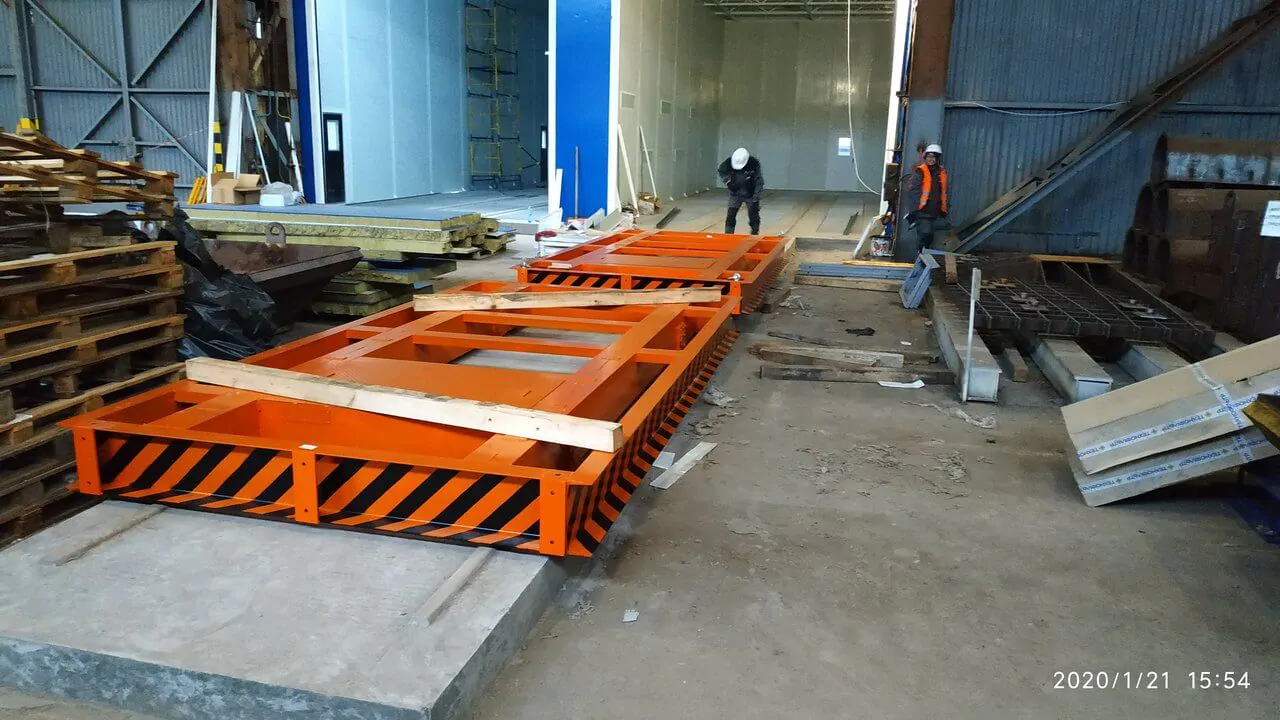

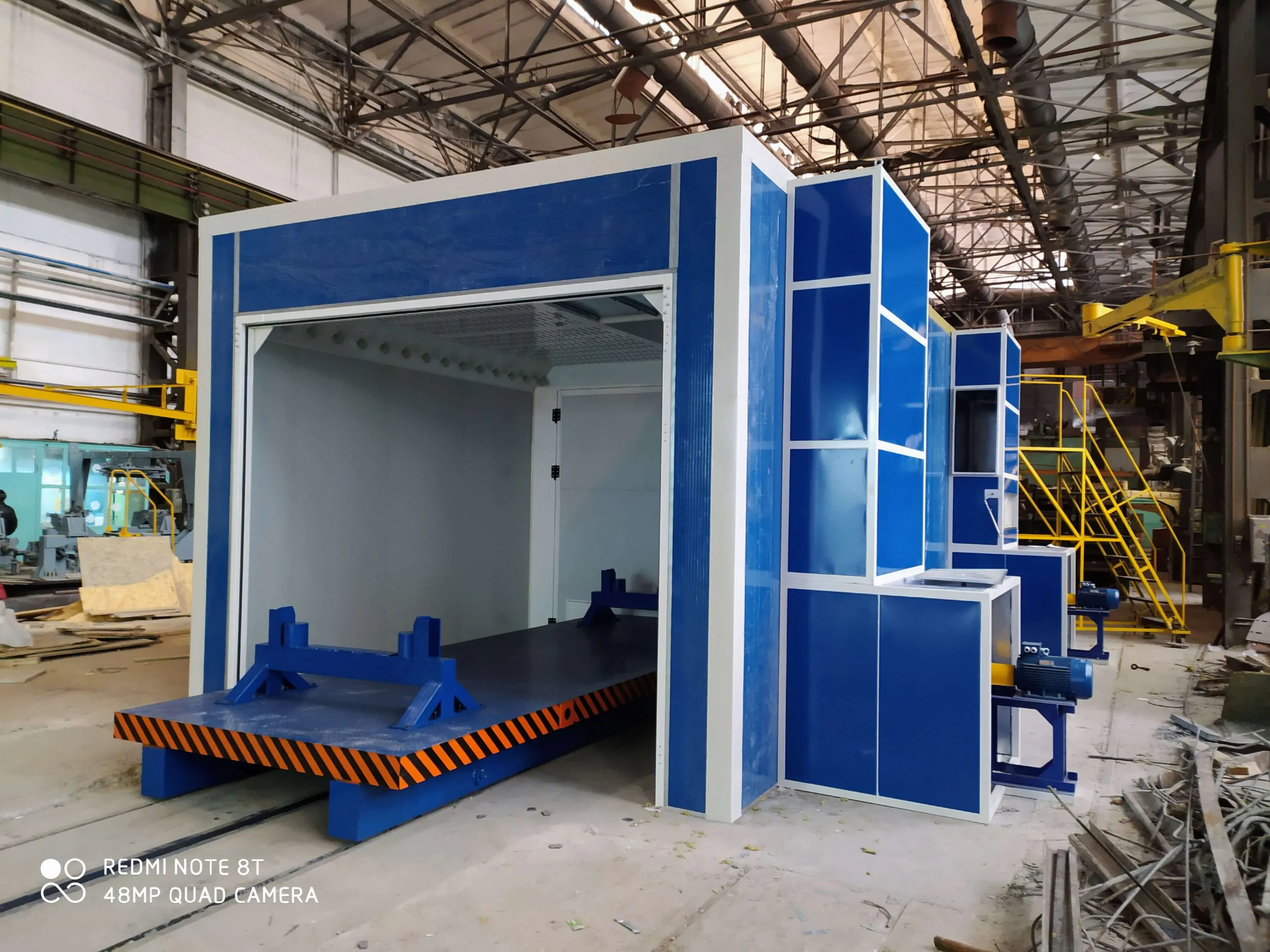

RTK – это простой и надежный вариант доставки деталей для обработки в промышленные покрасочные, сушильные и дробеструйные камеры. Все электрические установки вынесены за пределы помещений с взрывоопасной или пожароопасной средой, что позволяет использовать вагончик в помещениях категории «А». Управление осуществляется с помощью беспроводного пульта по радиоканалу с радиусом действия 100 метров, а также дублирующего стационарного кнопочного поста, смонтированного в шкафу управления. Стандартная ширина колеи – 1520 мм, но возможно изготовление под любой размер в указанном диапазоне.
Применение в промышленных процессах
Вагончик и другое оборудование применяется на следующих технологических участках:
Преимущества рельсового вагончика RTK
- Значительно повышает скорость обработки габаритных изделий;
- Создает безопасные условия труда для рабочих;
- Обеспечивает возможность обработки крупногабаритных изделий снизу;
- Повышает эффективность работы покрасочного или другого производственного участка.
Дополнительные опции и адаптация
Рельсовый транспортировочный вагончик RTK может быть дооснащен устройствами безопасности – концевыми выключателями и светозвуковой сигнализацией. По индивидуальному проекту предусмотрено оснащение дополнительным оборудованием для транспортировки изделий: кантовальными устройствами, поворотными столами, адаптерами, бортами платформы и т.д. Для этого элементы каркаса проектируются с учетом закладных деталей под такие устройства, что обеспечивает гибкость в использовании. Звоните или оставляйте заявку, чтобы наши специалисты предоставили вам исчерпывающую консультацию по рельсовому вагончику RTK!
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РЕЛЬСОВОГО ТЕЛЕЖКИ
| Параметр |
РТК-10-3 |
РТК-10-6 |
РТК-20-3 |
РТК-20-6 |
РТК-30-3 |
РТК-30-6 |
| Габаритные размеры тележки, м |
3х2,3х0,5 |
6х2,3х0,5 |
3х2,3х0,5 |
6х2,3х0,5 |
3х2,3х0,5 |
6х2,3х0,5 |
| Грузоподъемность, т |
10 |
10 |
20 |
20 |
30 |
30 |
| Скорость движения тележки, м/мин |
5-20* |
5-20* |
5-20* |
5-20* |
5-20* |
5-20* |
| Потребление электроэнергии, кВт/ч |
1,5 |
1,5 |
2,2 |
2,2 |
4,0 |
4,0 |
| Электропитание |
3 фазы, 380 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
