У листопаді 2024 року ТОВ «Альянс Пак», провідний виробник дерев’яних меблів, звернувся до TWEKO для створення фарбувально-сушильної камери у м. Жидачів, Україна. Метою було модернізувати малярну дільницю для якісного нанесення лакофарбових покриттів на стільці та столи. Унікальність проєкту — встановлення камери на рівну підлогу без витяжних приямків, що знизило витрати на монтаж. Після узгодження технічних вимог компанія TWEKO спроєктувала, виготовила та встановила фарбувальну камеру серії KF із сухою двоступінчастою фільтрацією, адаптовану до потреб виробництва, завершивши проєкт у липні 2025 року.
Про клієнта
ТОВ «Альянс Пак» — підприємство з м. Жидачів, Львівська область, що спеціалізується на виготовленні дерев’яних стільців і столів для українського та європейського ринків. У 2024 році, скориставшись грантовою програмою, компанія вирішила модернізувати малярну дільницю, щоб підвищити якість лакофарбових покриттів, прискорити виробничі процеси та забезпечити відповідність стандартам безпеки й екологічності. Для реалізації цього проєкту ТОВ «Альянс Пак» обрало TWEKO, довірившись нашому досвіду у створенні сучасних фарбувальних камер.
Завдання проєкту
Метою було модернізувати малярну дільницю ТОВ «Альянс Пак» шляхом встановлення фарбувальної камери для нанесення лакофарбових покриттів на дерев’яні вироби. Вимоги:
- Фарбувальна камера з внутрішніми розмірами робочої зони 5000×4100×2600 мм для обробки стільців і столів.
- Встановлення на рівну підлогу без облаштування витяжних приямків для економії коштів.
- Суха двоступінчаста фільтрація з класом очищення EU3.
- Електричний теплообмінник для підігріву повітря до +20 °C за температури довкілля +5…+10 °C.
- Інтеграція з комунікаціями замовника та забезпечення надлишкового тиску для запобігання потраплянню пилу.
- Завершення проєкту до липня 2025 року.
Рішення від компанії TWEKO
TWEKO реалізувала комплексне рішення:
- Фарбувальна камера КФ.000.00.00-ЕНЕРГІЯ (серія KF-5). Камера з внутрішніми розмірами робочої зони 5000×4100×2600 мм і зовнішніми 5120×5290×3010 мм встановлена на рівну підлогу, що усунуло потребу в облаштуванні витяжних приямків, заощадивши кошти замовника. Оснащена:
- Електричним теплообмінником (24 оребрені ТЕНи, загальна потужність 72 кВт) для нагріву повітря до +20 °C за температури довкілля +5…+10 °C.

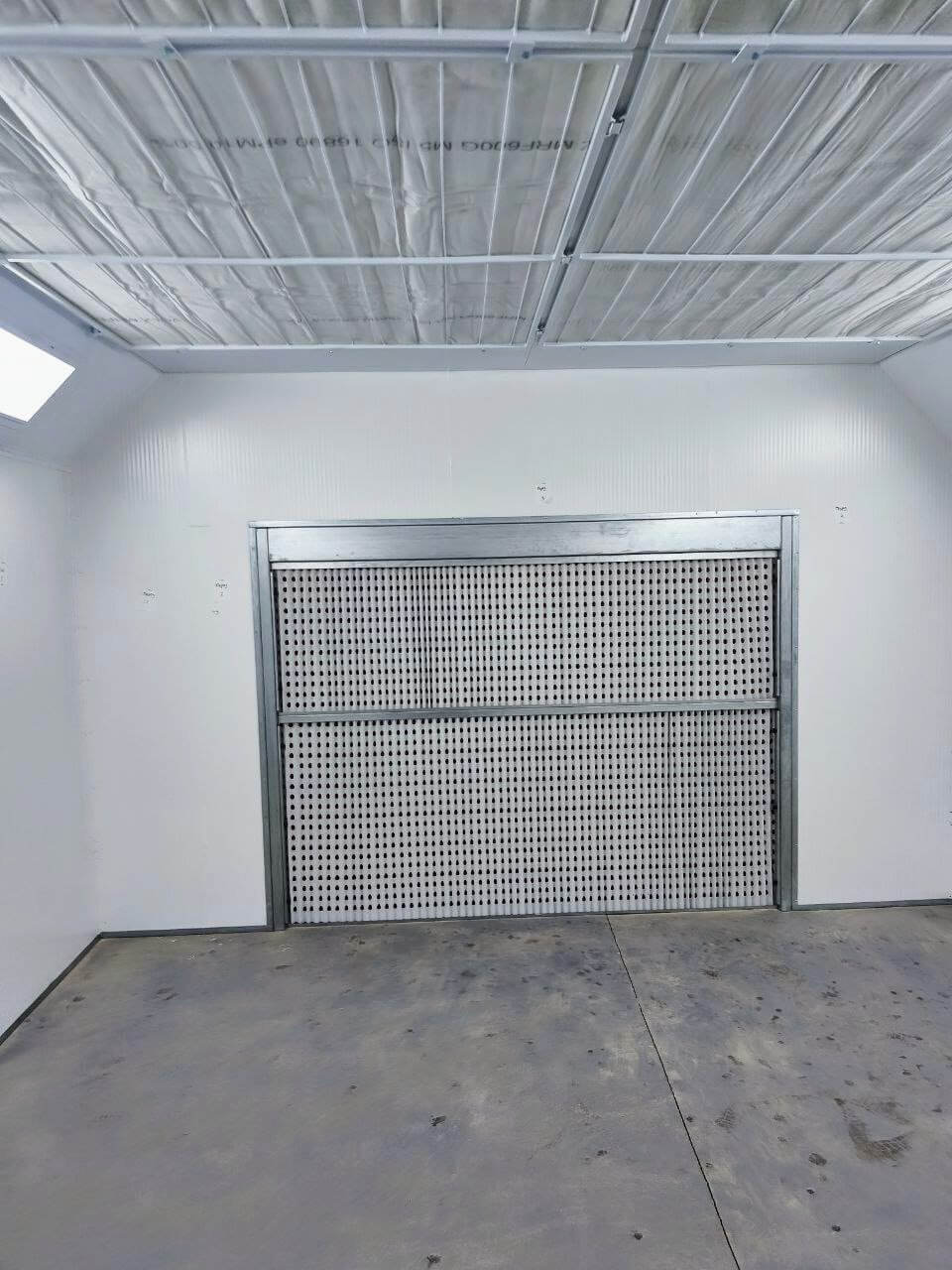

- Двоступінчастою системою сухої фільтрації (фільтри грубого та тонкого очищення, клас EU3, ефективність до 89–96,7%) для видалення фарбувального аерозолю.
- Припливною вентиляційною установкою (ВЦ 14-46 №5, електродвигун АИР 160S6, 5,5 кВт, 1000 об/хв, продуктивність 8000 м³/год).
- Витяжною вентиляційною установкою (ВЦ 14-46 №4, електродвигун АИР 132М6, 4 кВт, 1000 об/хв).
- Освітленням (LED-лампи, 24 шт., 18 Вт, 6500 К, загальна потужність 1 кВт, 6500 люмен).

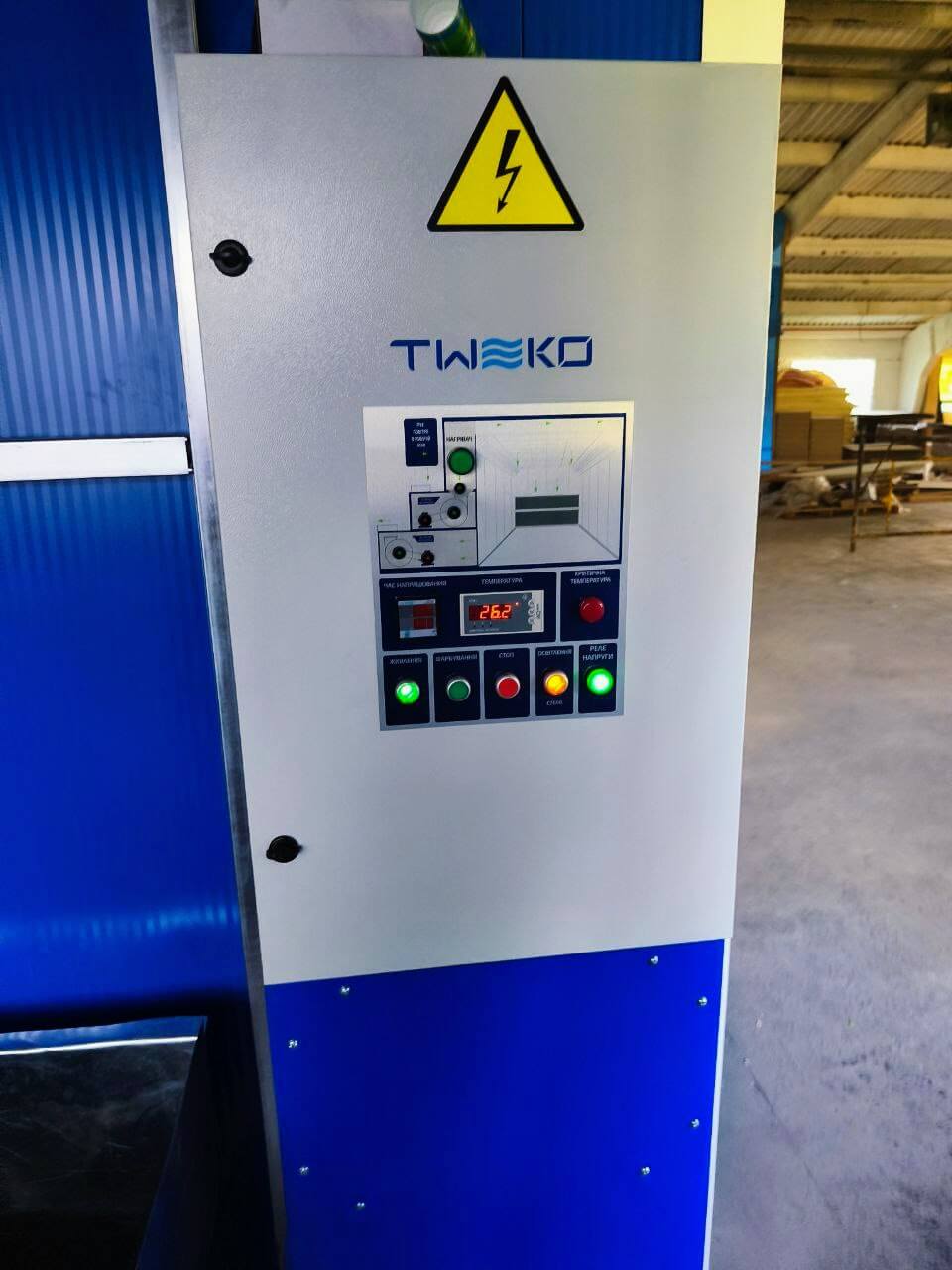

- Пультом керування з терморегулятором, лічильником мотогодин, індикаторами напруги та аварійної температури (+90 °C і +115 °C).

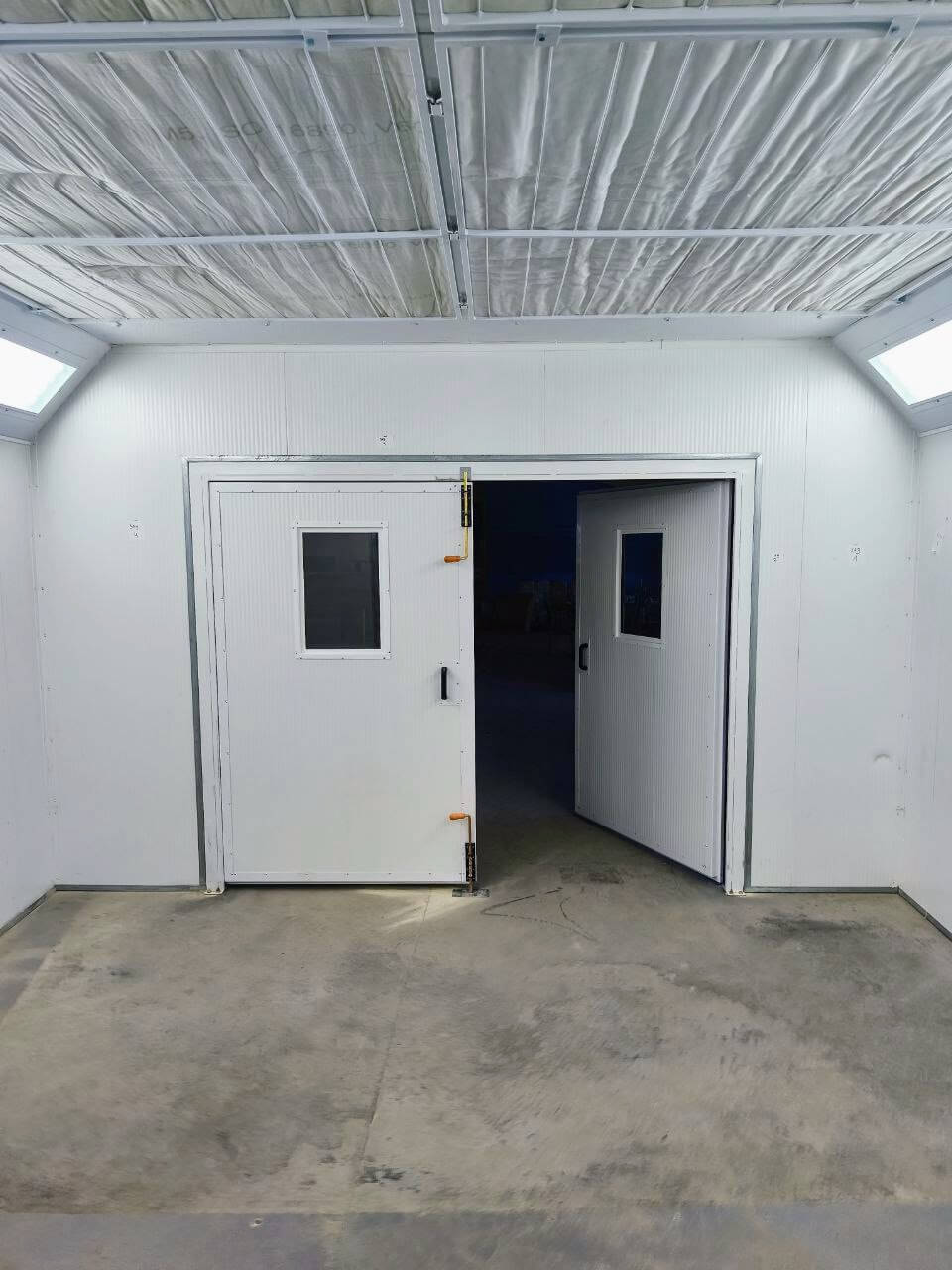

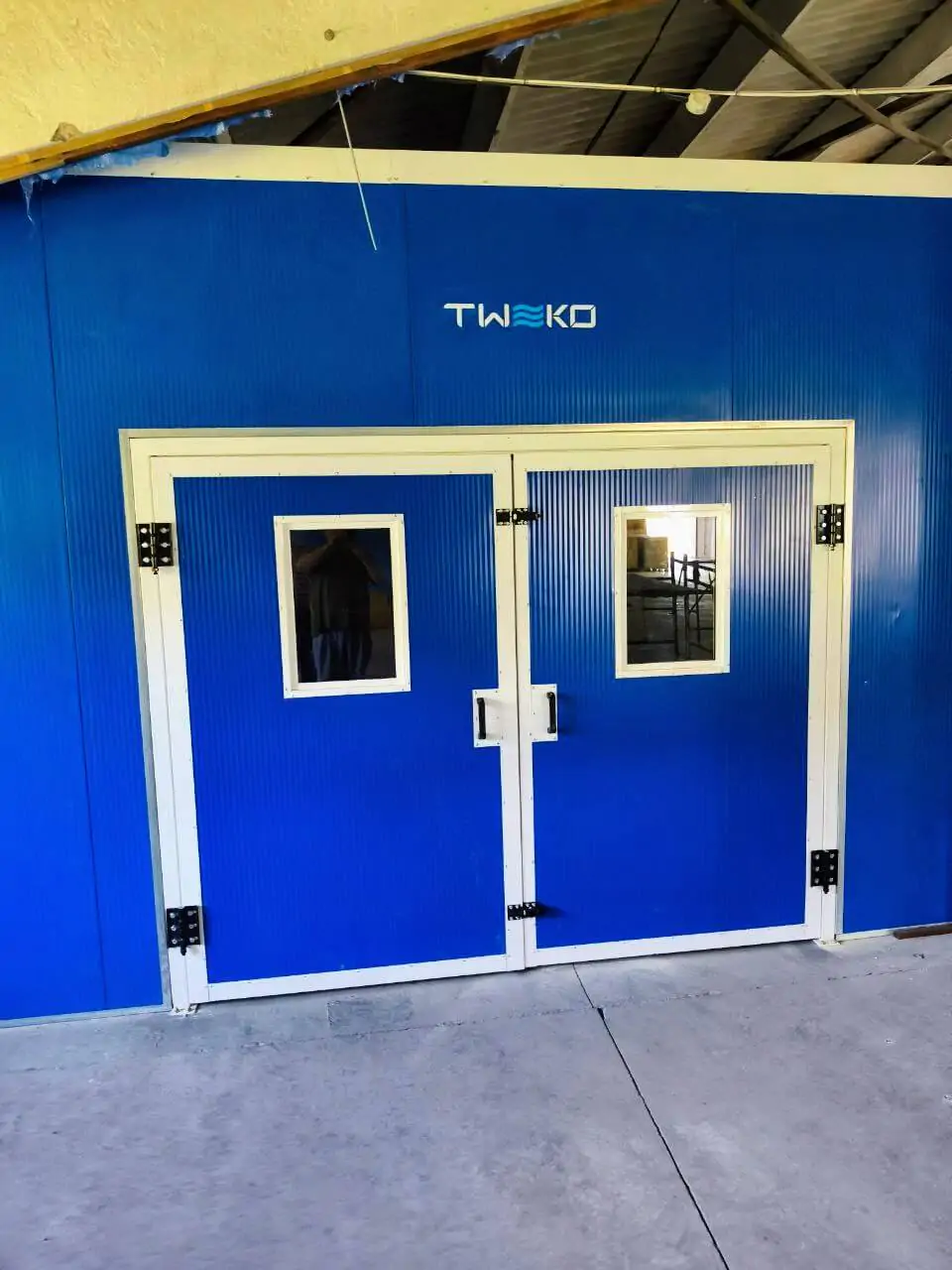

- Розпашними воротами (2400×2000 мм) і сервісними дверима для зручного доступу.
- Монтажні роботи. TWEKO виконала демонтаж старого обладнання, інтеграцію камери в комунікації (електроживлення 380 В/50 Гц, 20–30 кВт, з яких 10 кВт на двигуни та освітлення, 10–20 кВт на теплообмінник), виведення повітропроводу через вікно та пусконалагодження.
- Технічна підтримка. Забезпечено шеф-монтаж, навчання персоналу та інструктаж з техніки безпеки відповідно до ГОСТ 12.2.003-91 і ПУЕ.
Хід реалізації
ТОВ «Альянс Пак» звернулося до TWEKO із запитом на фарбувальний пост FPH із водяною фільтрацією та роботом на два робочих місця. Потреба виникла у зв’язку з модернізацією малярної дільниці та бажанням забезпечити якісне фарбування дерев’яних стільців і столів. Замовник скористався грантовою програмою для фінансування проєкту. Після аналізу потреб клієнта TWEKO запропонувала фарбувальну камеру серії KF із сухою фільтрацією. Проєкт реалізовувався у кілька етапів:
Етап 1. Виїзд спеціалістів та узгодження технічного завдання
Спеціалісти TWEKO відвідали об’єкт у Жидачеві, провели заміри та погодили технічне завдання. На основі плану замовника (відступ від стіни 1,7 м) конструкцію камери адаптовано, збільшивши внутрішній простір робочої зони до 5000×4100×2600 мм для зручного фарбування стільців та столів.
Етап 2. Проєктування та підготовка креслень
Було узгоджено розташування термо-вентиляційної шафи (ТВШ) та повітропроводу викиду через вікно, а команда TWEKO підготувала детальні креслення для ключових вузлів — воріт (2400×2000 мм), вентиляційних установок (ВЦ 14-46 №5 і №4), шафи АСС2,5, стелі, кабіни та повітропроводів. Для теплообмінника обрали 24 оребрені ТЕНи потужністю 72 кВт, що забезпечують рівномірний розподіл тепла, а ТВШ виконали дзеркально з виходом під ТЕН на сторону пульта.
Етап 3. Підготовка до транспортування та відвантаження
Під час узгодження електроживлення визначили необхідну потужність 20–30 кВт (10 кВт на двигуни та LED-освітлення 6500 К, 10–20 кВт на теплообмінник) для підтримання температури +20 °C у камері за довкілля +5…+10 °C. Камеру підготували до відвантаження на умовах FCA, а замовник забезпечив транспортування, розвантаження та необхідну техніку для монтажу, включно з тентованим авто, вилковим навантажувачем та командою з 3–5 осіб.
Етап 4. Монтаж, інтеграція та пусконалагодження
Монтажні роботи виконувалися відповідно до графіка замовника під керівництвом шеф-монтажника. Під час встановлення виникла невелика проблема з розташуванням отвору під повітропровід, яку оперативно вирішили. Після інтеграції камери з комунікаціями (електроживлення 380 В/50 Гц) налаштували надлишковий тиск (10–30 Па), перевірили двоступінчасту суху фільтрацію (EU3, до 96,7%) та здійснили всі необхідні параметричні налаштування для безпечного та ефективного запуску.
Етап 5. Запуск та приймання
Камеру успішно запустили та здали в експлуатацію. Замовник підписав акт приймання, підтвердивши відповідність технічній документації, та отримав гарантійний талон (12 місяців від запуску, до 15 місяців від відвантаження). Замовник відмовився від реле напруги, підписавши відповідний акт. TWEKO провела навчання персоналу та інструктаж із безпеки (ГОСТ 12.2.003-91, ПУЕ).
Клієнт також висловив зацікавленість у подальшій модернізації — адаптації камери під підвісну систему та створенні сушильної камери. TWEKO підтвердила готовність реалізувати такі проєкти у майбутньому.
Результати для замовника
- Підвищення якості лакофарбових покриттів завдяки двоступінчастій сухій фільтрації (EU3, ефективність до 96,7%) та надлишковому тиску (10–30 Па), що запобігає потраплянню пилу.
- Значне скорочення часу обробки виробів (оціночно на 20%) завдяки оптимізованому процесу фарбування та нагріву до +20 °C, що підвищує продуктивність малярної дільниці.
- Економія коштів за рахунок встановлення камери КФ.000.00.00-ЕНЕРГІЯ (серія KF-5) на рівну підлогу без витяжних приямків, що зменшило капітальні витрати.
- Максимальна безпека завдяки вибухозахищеним компонентам (двигуни АИР 160S6/132М6, герметичні LED-світильники), датчикам аварійної температури (+90 °C, +115 °C) і відповідності ГОСТ 12.2.003-91 та ПУЕ.
- Функціональне управління через пульт із терморегулятором, лічильником мотогодин, індикаторами напруги та аварійної температури для зручної експлуатації.
- Гнучкість і масштабованість: можливість адаптації камери під підвісну систему або створення сушильної камери без значних змін.
- Надійність забезпечена вибухозахищеними компонентами, високоякісною конструкцією та гарантією 12 місяців, що мінімізує витрати на обслуговування.
- Планове завершення проєкту та комплексне рішення, адаптоване для меблевого виробництва ТОВ «Альянс Пак», підвищило якість покриттів і конкурентоспроможність підприємства.
Відгук клієнта
Кузьма Віталій Васильович, директор ТОВ 'Альянс Пак'
Висновок
Проєкт завершено 1 липня 2025 року, забезпечивши ТОВ «Альянс Пак» сучасною фарбувальною камерою КФ.000.00.00-ЕНЕРГІЯ (серія KF-5). TWEKO адаптувала обладнання до потреб замовника, виконала монтаж і пусконалагодження, що дозволило підвищити якість продукції та прискорити виробництво.
Реалізоване рішення забезпечує ефективне та рівномірне нанесення лакофарбових покриттів, скорочує час обробки виробів, підвищує безпеку роботи та знижує експлуатаційні витрати. Інтеграція сучасних систем фільтрації, вентиляції та нагріву гарантує стабільну роботу камери, а гнучка конструкція дозволяє в майбутньому модернізувати її під додаткові потреби виробництва.
Комплексний підхід TWEKO демонструє професіоналізм у виконанні проєктів «під ключ» та підтверджує надійність і довговічність обладнання для меблевих виробництв, що прагнуть високої якості та ефективності.
Сучасне рішення для меблевих виробників від TWEKO: Фарбувальна камера серії KF
Фарбувальна камера серії KF від TWEKO — це універсальне обладнання, призначене для ефективного фарбування та сушіння різноманітних виробів. Вона забезпечує повний цикл обробки: від нанесення лакофарбових матеріалів до їх висушування, з можливістю налаштування температури та часу відповідно до вимог оператора та оснащена інтелектуальним управлінням, двоступінчастою системою фільтрації (EU3, ефективність до 96,7%), вибухозахищеним освітленням і енергоефективним теплообмінником.
Ключові характеристики:
- Універсальність у використанні: Підходить для роботи з різними лакофарбовими матеріалами, включаючи ґрунтовки, фарби на водній основі, емалі та лаки.
Інтелектуальне управління: Оснащена програмованим логічним контролером (PLC), що автоматизує процеси фарбування, продувки та охолодження, оптимізуючи енергоспоживання. - Безпека та відповідність стандартам: Виготовлена з негорючих матеріалів, оснащена системою автоматичного пожежогасіння та вибухозахищеними вентиляторами. Система автоматичного захисного блокування припиняє подачу фарби або стисненого повітря до розпилювальних пристроїв у разі зупинки вентиляції, що гарантує безпеку оператора.
- Висока ефективність: Завдяки високій кратності обміну повітря (не менше 200 разів на годину в режимі фарбування та не менше 100 разів на годину в режимі сушіння) забезпечується рівномірне покриття без патьоків та швидке висихання фарбованих поверхонь.
- Гнучкість у налаштуваннях: Можливість регулювання температури в діапазоні від 16 до 80 °C дозволяє адаптувати процес до специфічних вимог різних матеріалів та виробів.
Фарбувальна камера серії KF від TWEKO — це надійне та ефективне рішення для підприємств, що займаються фарбуванням виробів різного типу, забезпечуючи високу якість обробки та безпеку праці.
