Проект реализован в рамках договора от 22.06.2018 №20 между ООО «Техсервис ВЕКО и партнер ГмбХ» и ООО «НПО Вертикаль». Покрасочно-сушильная камера введена в эксплуатацию до ноября 2018 года в Харькове, что позволило клиенту значительно повысить производительность и качество обработки крупногабаритных конструкций.
Начало сотрудничества
ООО «НПО Вертикаль» — харьковское научно-производственное объединение, основанное в 2000 году, специализирующееся на электротехническом оборудовании. Компания разрабатывает, производит, поставляет и обслуживает силовые устройства, электроприводы, станции управления, системы телеметрии и компенсаторы реактивной мощности. «НПО Вертикаль» инвестирует в профессиональное развитие сотрудников, создавая условия для реализации их потенциала, что обеспечивает высокое качество продукции.
В 2018 году в рамках договора от 22.06.2018 №20 TWEKO реализовала проект по поставке и монтажу покрасочно-сушильной камеры для ООО «НПО Вертикаль». Сотрудничество с обеих сторон — как со стороны TWEKO, так и «НПО Вертикаль» — было направлено на оптимизацию производства крупногабаритных металлических конструкций в Харькове.
Особенности конструкции

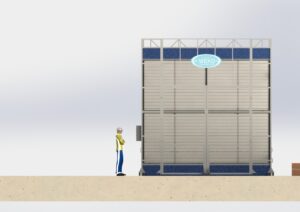

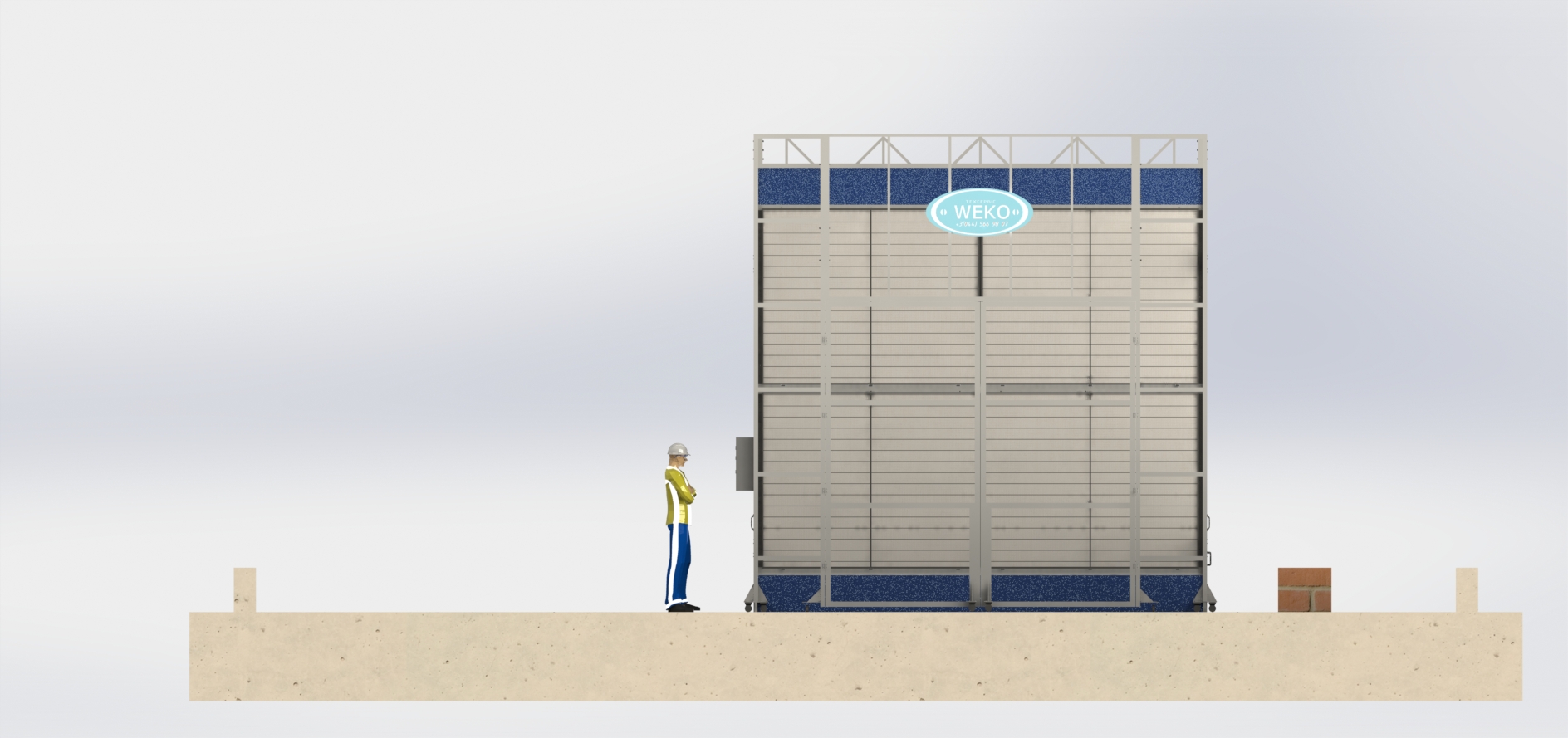

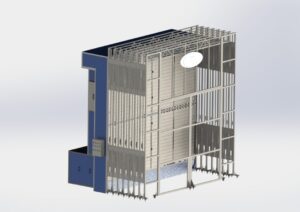

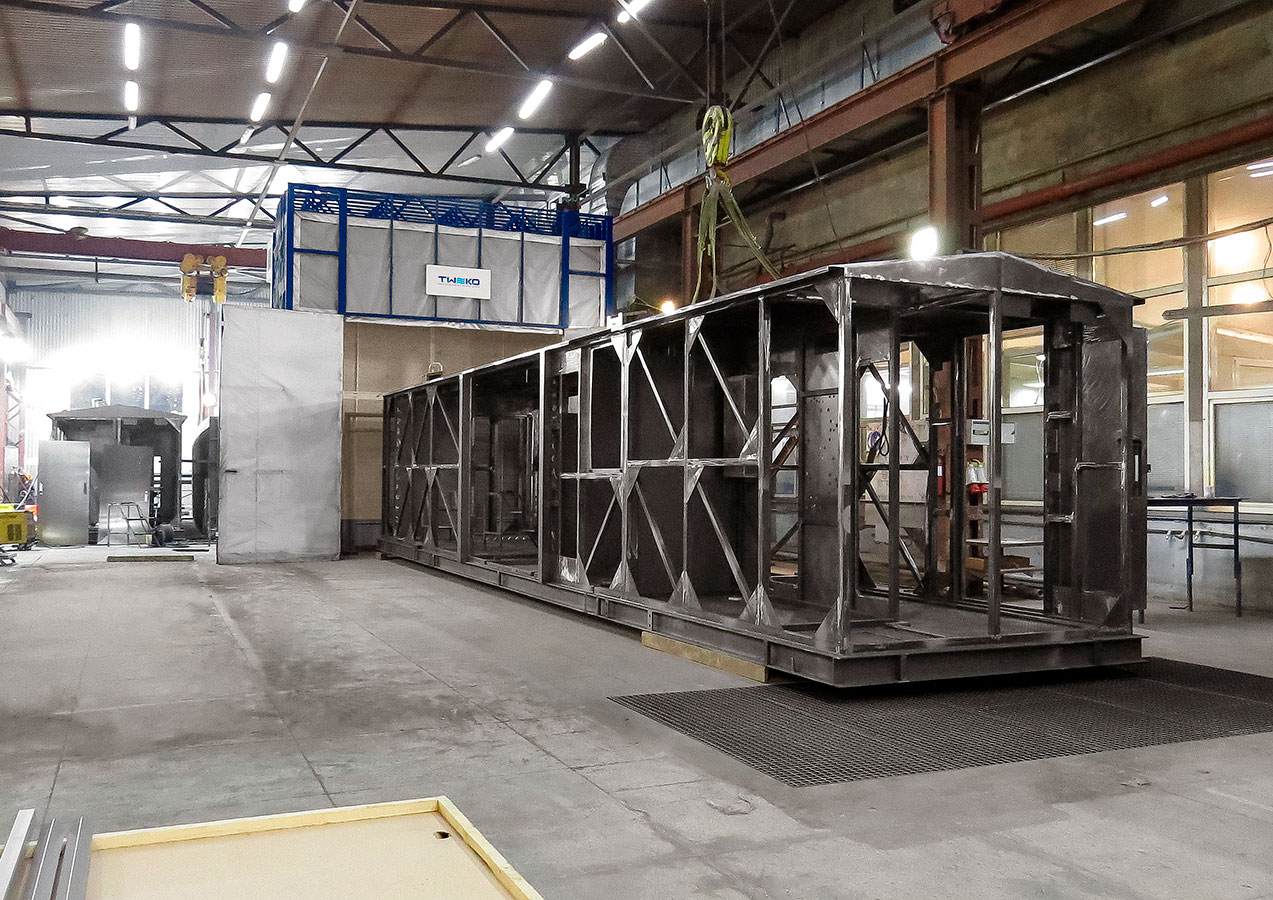

Высокомобильная покрасочно-сушильная камера серии MKF от TWEKO, названная «Вертикаль», разработана для покраски сложных крупногабаритных металлических конструкций. Она обеспечивает высокое качество лакокрасочного покрытия и сокращает сроки производства. Основные характеристики конструкции:

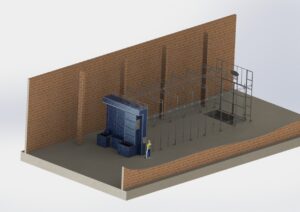

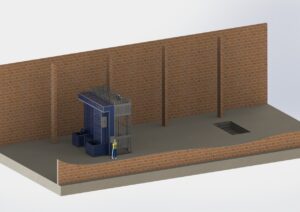

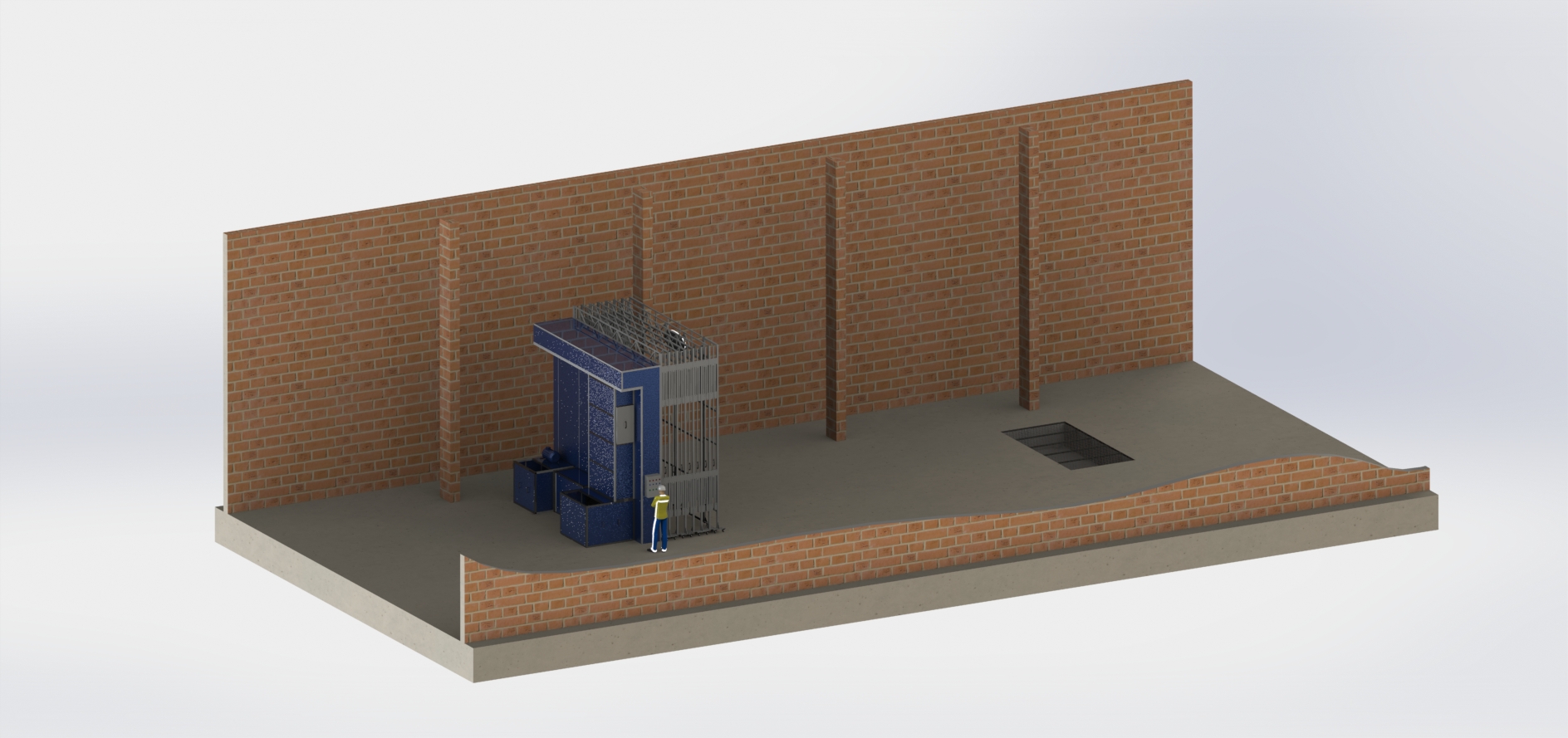

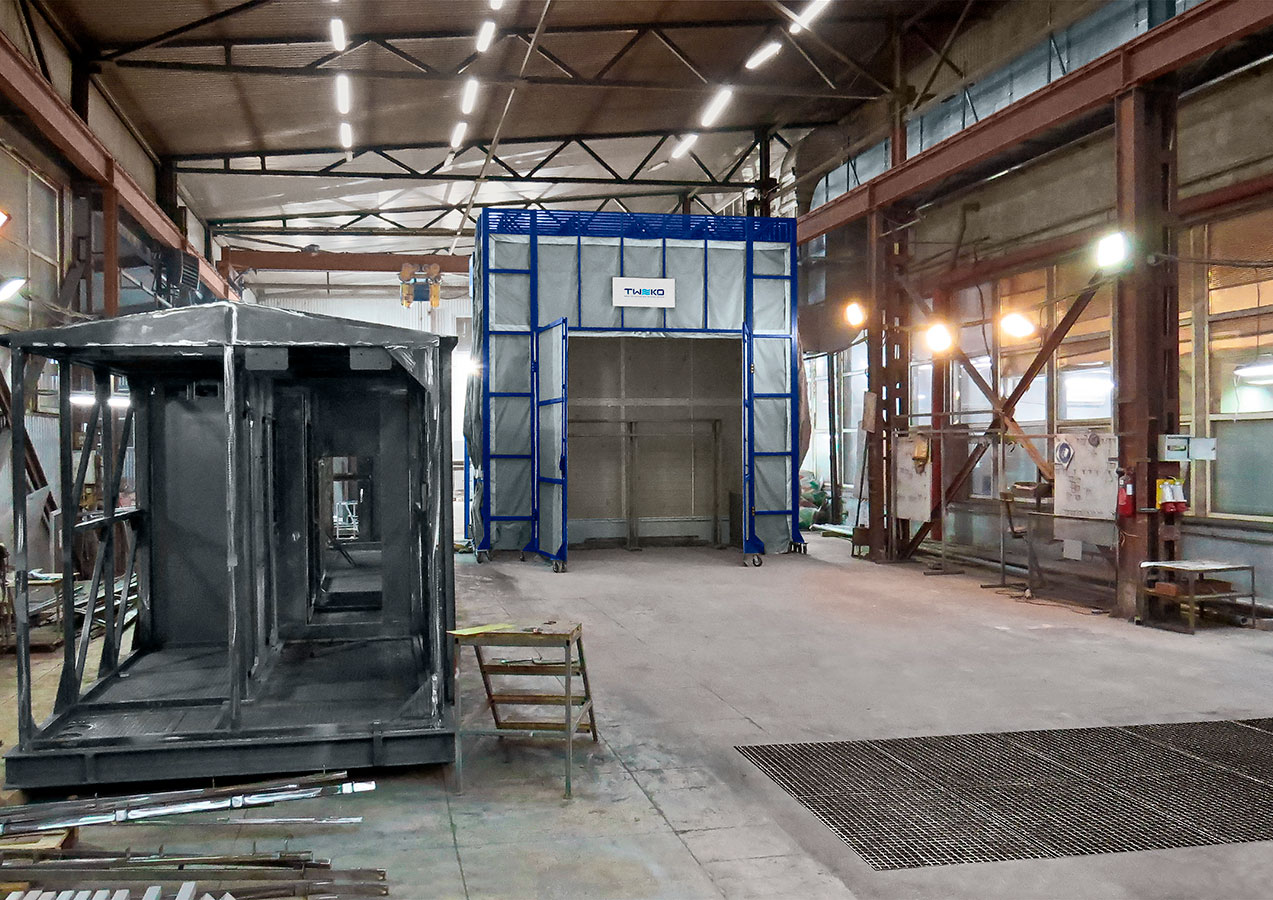

- Компактность и пространство: В сложенном состоянии кабина занимает всего 1850 мм в длину, а в разложенном — создает рабочую зону размером более 15 × 5 × 5 м для комфортной работы с крупными изделиями (данные TWEKO).
- Стационарная основа: Приточно-вытяжная термовентиляционная группа (ТВГ) смонтирована на фундаментной основе, что обеспечивает стабильность и эффективность работы.
- Защитное покрытие: Использовано огнестойкое полотно с силиконовым покрытием, которое выдерживает высокие температуры и механические нагрузки.
По данным TWEKO, благодаря такой конструкции время покрасочных работ сократилось с 2–3 дней (при естественном высыхании) до 8 часов (одна ночная смена), что подтверждает высокую эффективность оборудования для покраски металлических конструкций.
Принцип работы камеры
Проект предусматривал реализацию двух режимов работы — «Покраска» и «Сушка», что потребовало точной настройки вентиляционной системы и автоматизации процессов.
Режимы работы
- Режим покраски: Воздух проходит через приточную вентиляционную установку, очищается от пыли с помощью фильтров, подогревается в теплообменнике и подается через потолочный фильтр тонкой очистки в кабину. Загрязненный воздух с частицами краски отфильтровывается через напольный фильтр и выводится наружу через вытяжную систему. Для поддержания качества воздуха в камере поддерживается постоянное давление.

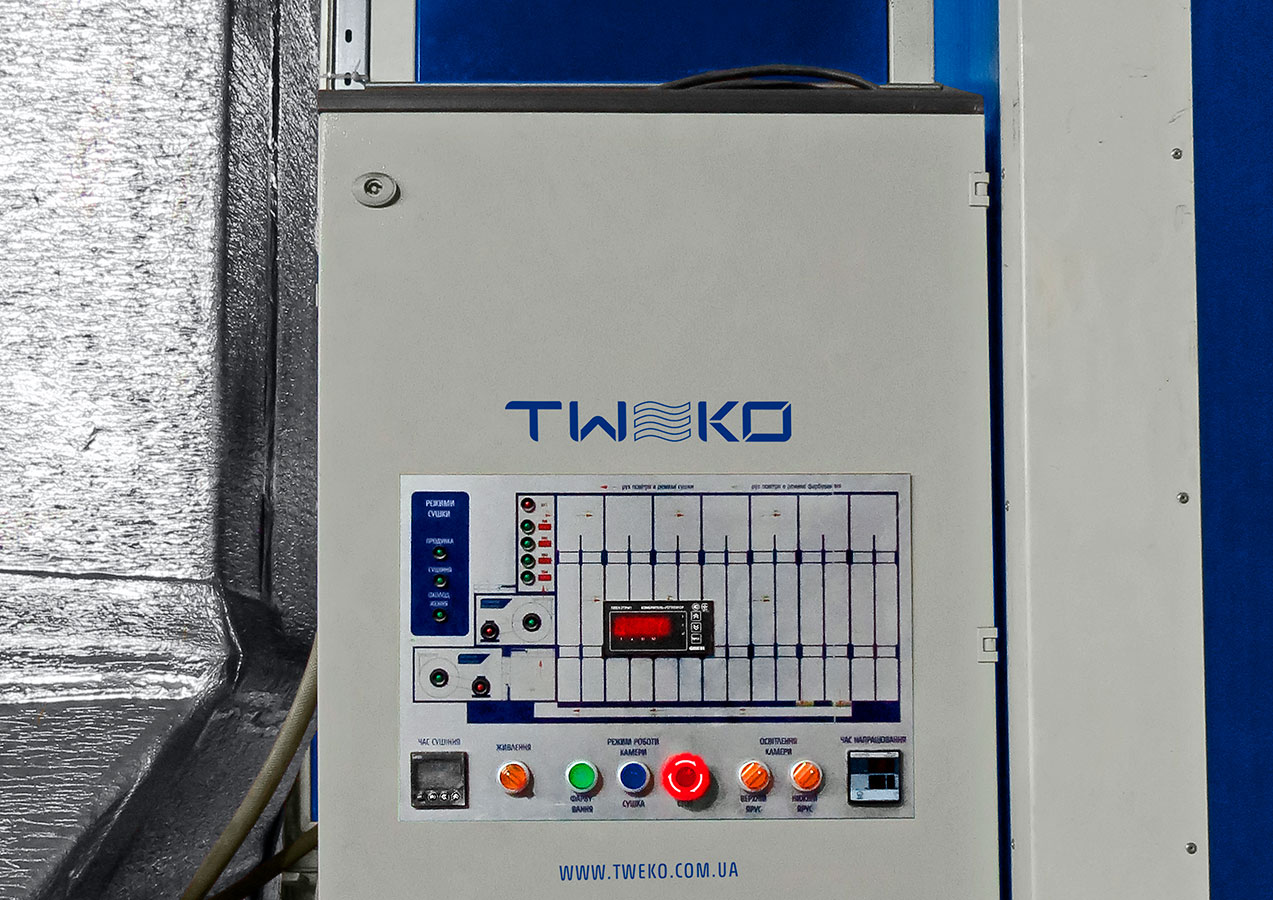

- Режим сушки: Камера работает в режиме рециркуляции с добавлением свежего воздуха. Процесс автоматизирован: оператор задает температуру и время сушки. Цикл включает продувку (вентиляция после покраски) и сушку (рециркуляция подогретого воздуха через теплообменник и фильтры). Таймер запускается только после достижения заданной температуры.
Отзыв клиента
ООО «НПО Вертикаль» высоко оценило качество работы TWEKO, подтвердив соответствие камеры заявленным характеристикам:
Вывод
Проект 2018 года для ООО «НПО Вертикаль» продемонстрировал способность TWEKO создавать инновационные покрасочно-сушильные камеры для крупногабаритных конструкций. Камера серии MKF стала ключевым элементом оптимизации производства, сократив время покраски и повысив качество покрытия.
