Компания TWEKO реализовала проект оснащения кузовного участка Bosch Auto Service «ВБ Авто» (г. Косов) современным боксом для покраски автомобилей. В состав решения вошли окрасочно-сушильная камера серии AKFS и два поста подготовки к окраске серии APP-Standart. Такой малярный бокс для СТО обеспечивает полный цикл кузовного ремонта: подготовку поверхности, покраску и сушку автомобилей. Оборудование смонтировано на металлические подиумы с решетчатым полом, что позволило интегрировать малярный участок в существующее помещение автосервиса без строительства подземных вентиляционных каналов.
О клиенте
Bosch Auto Service «ВБ Авто» — автосервис в городе Косов (Ивано-Франковская область), входящий в международную сеть Bosch Car Service. Предприятие работает с 2008 года и специализируется на диагностике, техническом обслуживании и ремонте автомобилей различных марок.
В связи с развитием направления кузовного ремонта руководство компании приняло решение создать современный малярный участок и установить профессиональный бокс для покраски автомобилей. Основной задачей было внедрение окрасочной камеры для СТО, обеспечивающей стабильное качество подготовки поверхности, покраски и сушки лакокрасочных покрытий.
Ключевым требованием проекта стала интеграция оборудования в существующее производственное помещение без выполнения сложных строительных работ.
Задачи проекта
Перед инженерами TWEKO стояла задача создать компактный и эффективный малярный участок с использованием профессиональной окрасочно-сушильной камеры для авто, обеспечивающей полный цикл кузовного ремонта.
- организовать технологический процесс подготовки, покраски и сушки автомобилей;
- обеспечить возможность параллельной подготовки двух автомобилей;
- интегрировать оборудование в существующее помещение без строительства подземных вентиляционных каналов;
- обеспечить эффективное удаление пыли и покрасочного аэрозоля;
- создать безопасные и комфортные условия труда для персонала;
- оптимизировать логистику перемещения автомобилей между зонами подготовки и покраски.
Для выполнения этих задач было разработано комплексное решение на базе камеры AKFS-9 и двух постов подготовки APP-Standart.
Решение
Инженеры TWEKO предложили комплекс малярного оборудования для СТО, включающий окрасочно-сушильную камеру AKFS-9 и два поста подготовки APP-Standart. Такая конфигурация формирует полноценный бокс для покраски автомобилей с контролируемыми параметрами вентиляции, освещения и температуры.

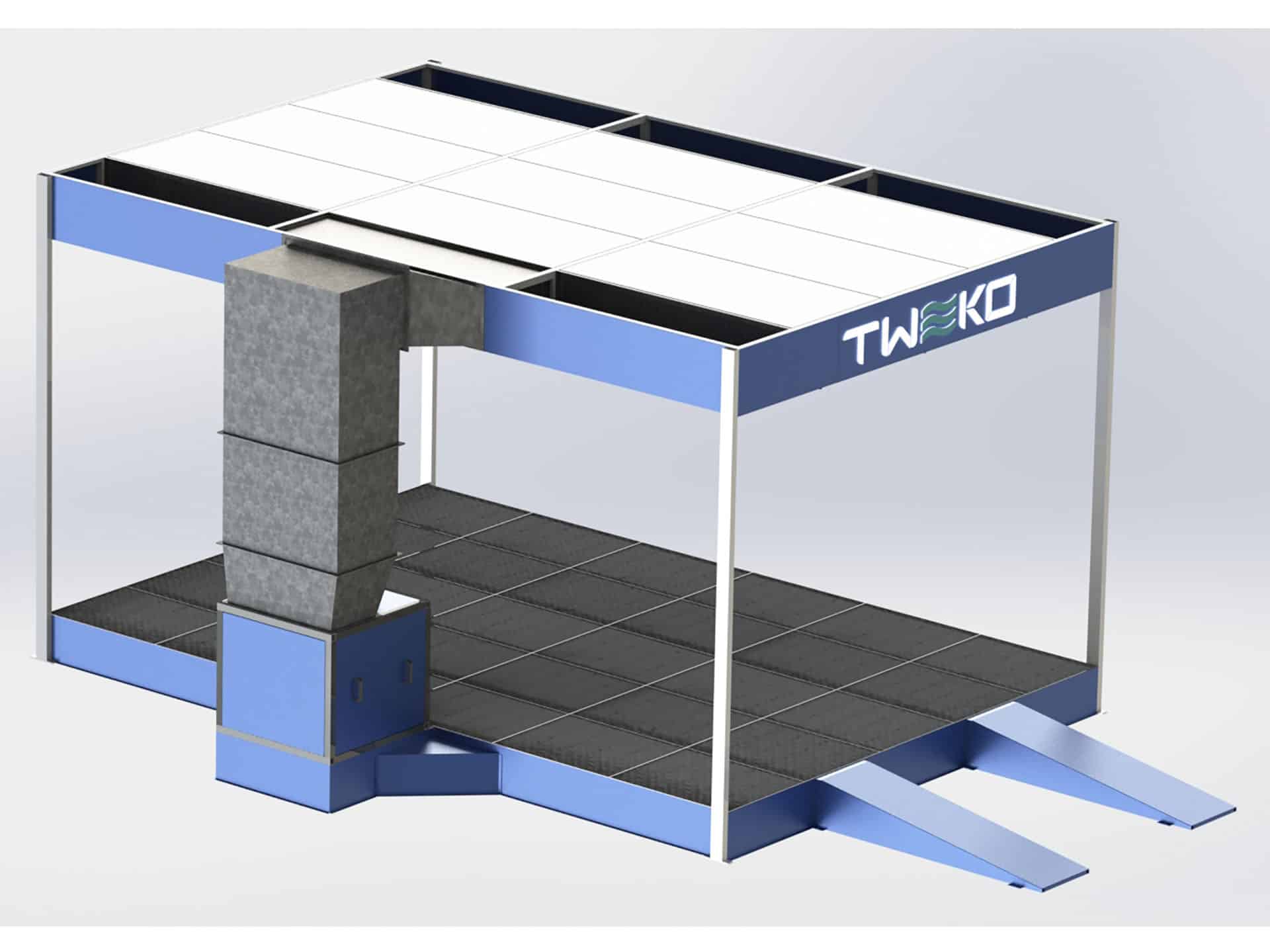

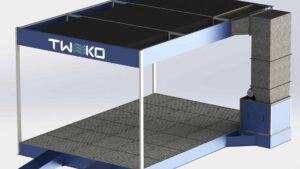

Оборудование установлено на металлические каркасы-подиумы высотой 400 мм с решетчатым полом. Такая конструкция позволяет организовать вытяжку воздуха через пол без обустройства подземных каналов.
В рабочей зоне формируется вертикальный воздушный поток (Down Draft): очищенный воздух подается через потолочные фильтры, проходит через рабочую зону и удаляется через решетчатый пол вместе с пылью и покрасочным аэрозолем.

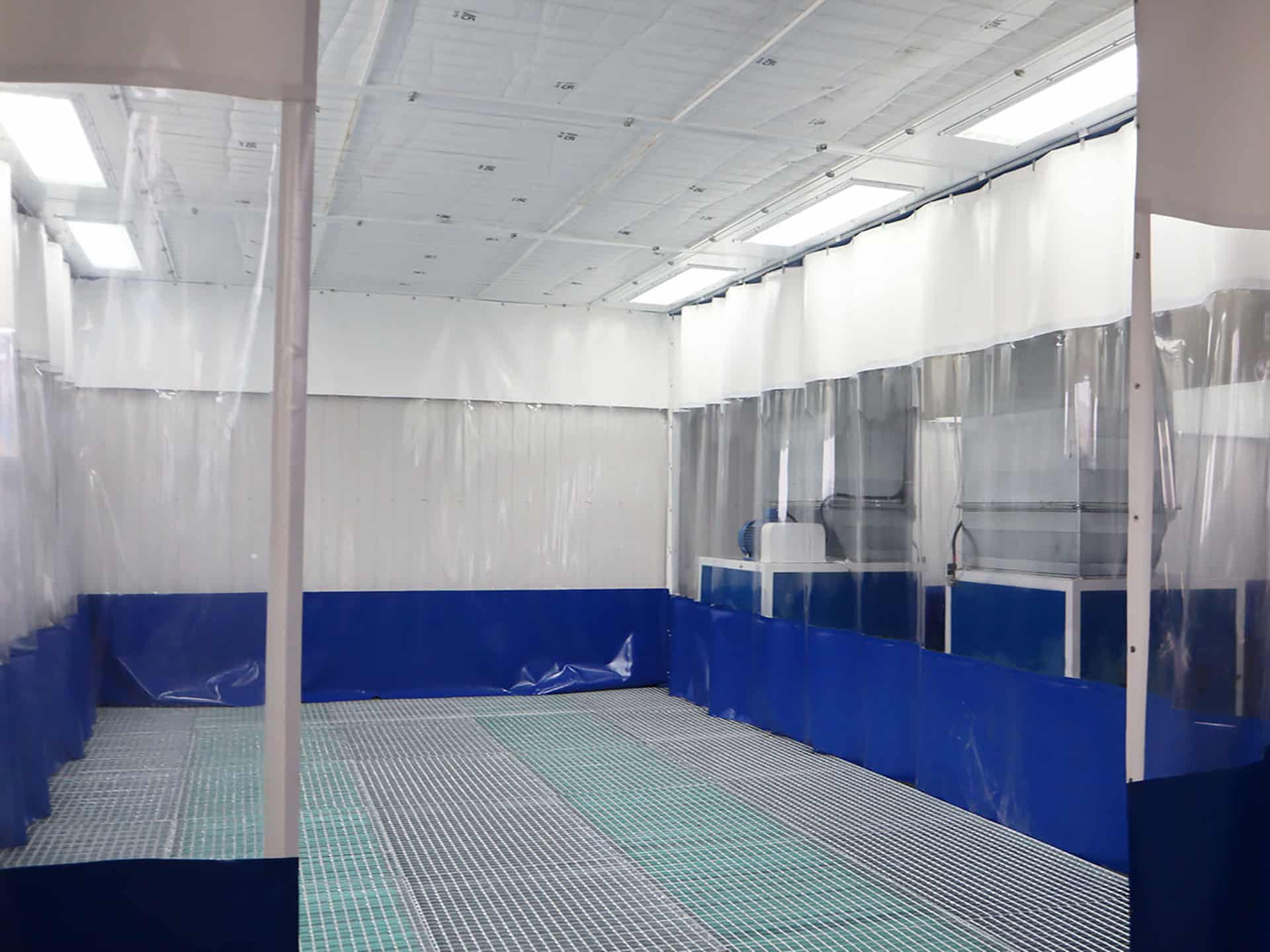

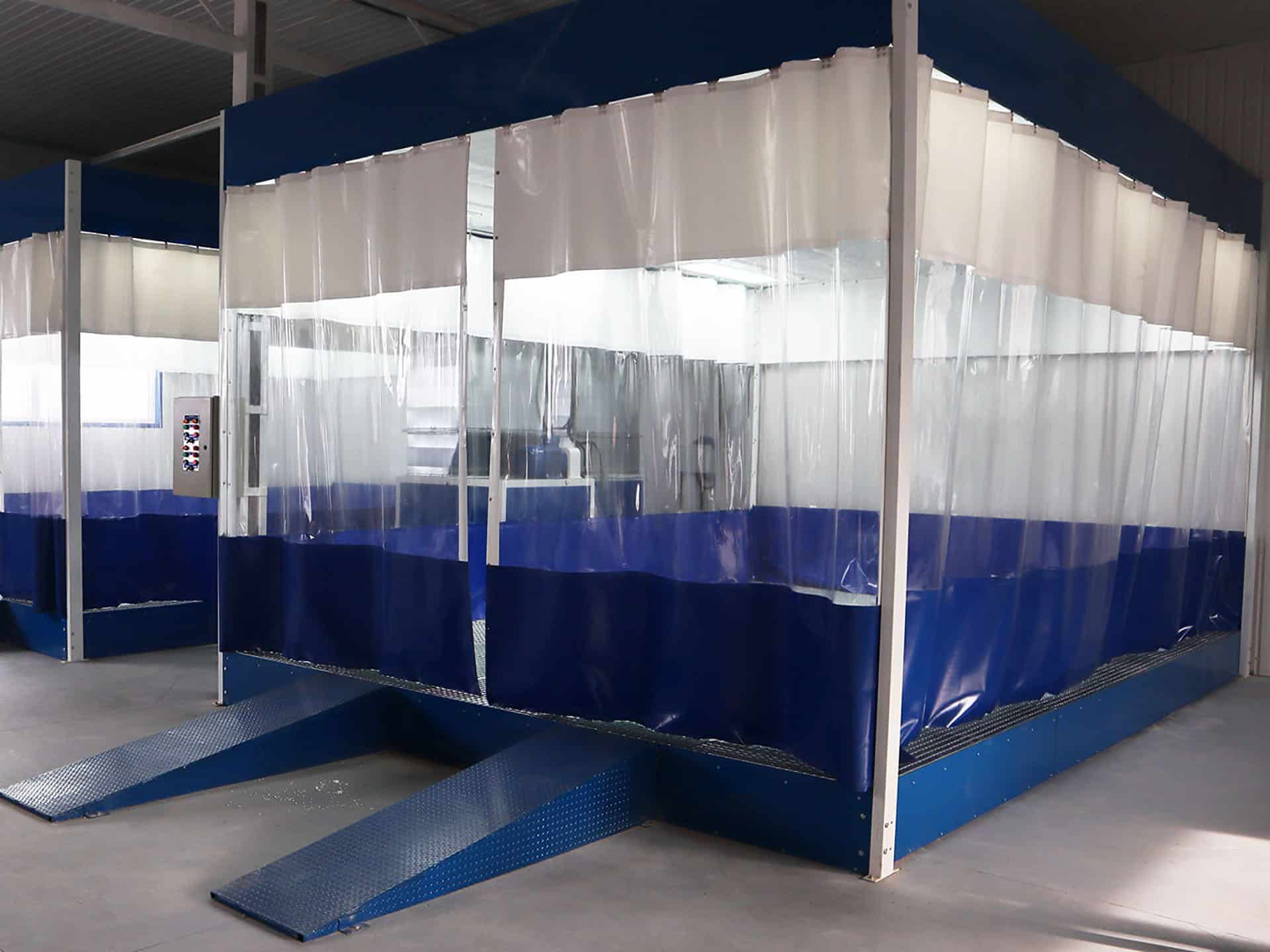

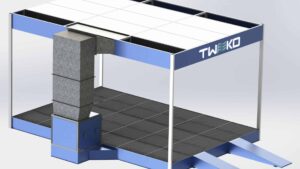

Два поста подготовки позволяют выполнять шлифовку, шпаклевку, нанесение грунтов и полировку одновременно для двух автомобилей, после чего транспортное средство перемещается в окрасочно-сушильную камеру.
Ключевые компоненты комплекса
| Компонент | Описание и функции |
|---|---|
| Окрасочно-сушильная камера AKFS-9 | Камера для нанесения лакокрасочных материалов и сушки покрытий автомобилей и деталей. Оснащена приточно-вытяжной вентиляцией типа Down Draft, системой нагрева воздуха с дизельной горелкой, LED-освещением и автоматизированным управлением технологическими режимами. |
| Посты подготовки APP-Standart | Два поста для выполнения операций шлифования, шпаклевания, нанесения грунтов и полировки. Вертикальная схема вентиляции обеспечивает равномерный обдув рабочей зоны и эффективное удаление шлифовальной пыли. |
| Металлические подиумы | Цельнометаллические каркасы с решетчатым полом высотой около 400 мм, позволяющие организовать вытяжку воздуха через пол без строительства подземных вентиляционных каналов и обеспечивающие прямолинейное направление движения воздуха в рабочей зоне. |
| Система вентиляции | Приточно-вытяжные вентиляционные установки обеспечивают подачу очищенного воздуха в рабочую зону и эффективное удаление пыли и покрасочного аэрозоля. Параметры производительности и скорости воздуха приведены в таблице технических характеристик. |
| Система фильтрации | Потолочные фильтрующие кассеты класса EU5 обеспечивают подачу очищенного воздуха в рабочую зону. Конструкция системы вентиляции позволяет поддерживать высокий уровень чистоты воздуха в зоне подготовки. |
| Пульт управления | Панель управления с кнопками Пуск / Стоп, индикацией режимов Работа / Авария, управлением освещением постов и переключателем режима вентиляции и рециркуляции. Система обеспечивает контроль работы вентиляции и основных параметров оборудования. |
| Система безопасности | Конструкция оборудования выполнена из негорючих материалов и оснащена системой автоматического пожаротушения и защитной блокировки, предотвращающей аварийные режимы работы. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Основные характеристики | |
| Модель окрасочно-сушильной камеры | AKFS-9 |
| Количество постов подготовки | 2 (APP-Standart) |
| Тип воздушного потока | Down Draft |
| Габариты | |
| Габариты камеры | 8100 × 4500 × 3500 мм |
| Размер ворот | 3600 × 3000 мм |
| Высота подиума | 400 мм |
| Вентиляция окрасочной камеры | |
| Производительность приточной вентиляции | до 23 000 м³/ч |
| Производительность вытяжной вентиляции | до 22 000 м³/ч |
| Мощность вентиляторов | 11 кВт / 7,5 кВт |
| Вентиляция постов подготовки | |
| Производительность вытяжной установки | до 18 000 м³/ч |
| Мощность вентилятора | ≈5,5 кВт |
| Скорость воздуха в рабочей зоне | ≈0,19 м/с |
| Системы камеры | |
| Система нагрева | Дизельная горелка |
| Освещение | LED (верхнее и боковое) |
Реализация проекта
Реализация проекта выполнялась поэтапно и включала инженерный анализ производственного помещения, разработку компоновочного решения малярного участка, изготовление оборудования, монтаж и пусконаладочные работы. Все этапы выполнялись специалистами компании TWEKO во взаимодействии с персоналом Bosch Auto Service «ВБ Авто».

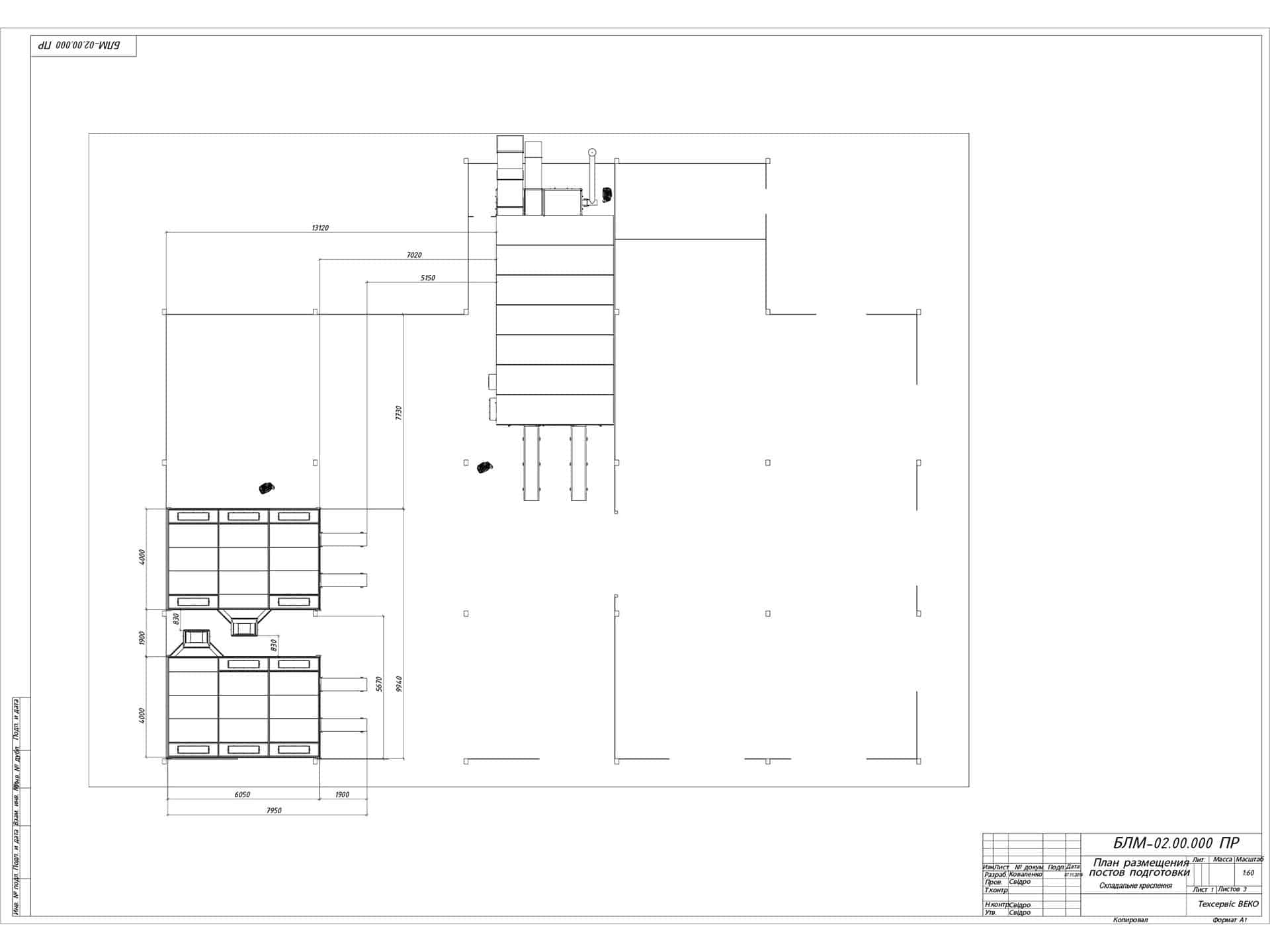

На начальном этапе специалисты TWEKO выполнили анализ производственного помещения автосервиса и разработали компоновочное решение размещения малярного участка с учетом габаритов помещения, логистики перемещения автомобилей и технологических требований к вентиляции и фильтрации воздуха.
Особое внимание было уделено интеграции оборудования в уже существующее помещение без необходимости строительства подземных вентиляционных каналов.
- анализ габаритов производственного помещения автосервиса;
- разработка компоновочного решения малярного участка;
- определение оптимального размещения окрасочно-сушильной камеры и постов подготовки;
- проработка системы вентиляции с использованием подиумной конструкции.
По результатам инженерного анализа было предложено решение с использованием металлических каркасов-подиумов с решетчатым полом, что позволило организовать эффективную вытяжку воздуха без выполнения сложных строительных работ.
Оборудование для малярного участка было изготовлено на производственных мощностях TWEKO в соответствии с согласованным техническим заданием и проектной документацией.
В состав поставки вошли:
- окрасочно-сушильная камера модели AKFS-9;
- два поста подготовки к окраске серии APP-Standart;
- вентиляционные установки и воздуховоды;
- система нагрева воздуха с дизельной горелкой и теплообменником;
- пульт управления и система автоматического контроля параметров работы оборудования.
Комплектация оборудования выполнялась поэтапно с подготовкой узлов к транспортировке и последующему монтажу на объекте заказчика.

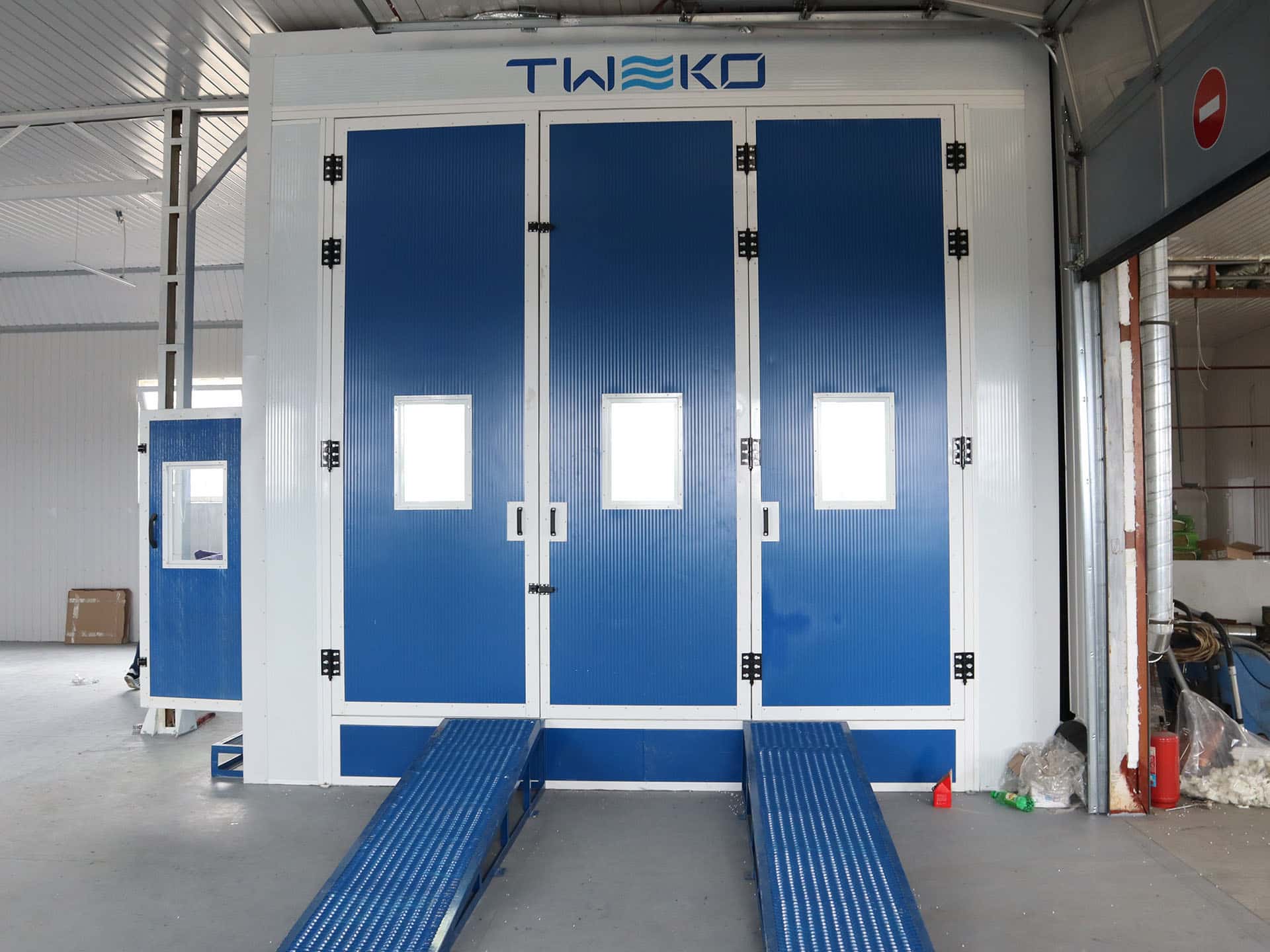

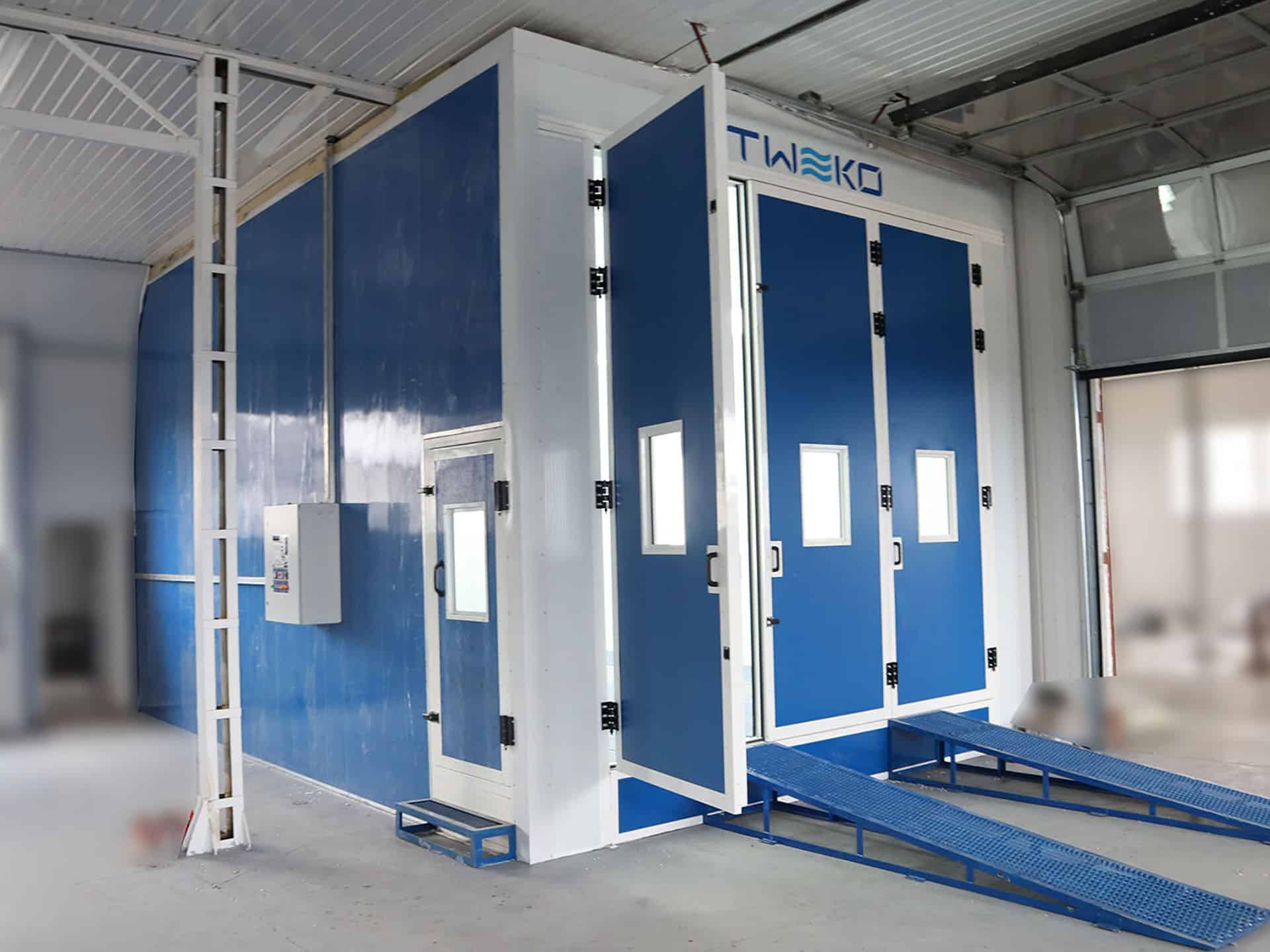

После доставки оборудования на объект был выполнен монтаж металлических каркасов-подиумов, установка окрасочно-сушильной камеры AKFS-9 и постов подготовки APP-Standart.
Подиумная конструкция позволила организовать эффективную систему вытяжной вентиляции через решетчатый пол без строительства подземных вентиляционных каналов.
- монтаж металлических каркасов-подиумов;
- установка кабины окрасочно-сушильной камеры;
- монтаж постов подготовки к окраске;
- монтаж вентиляционных установок и воздуховодов;
- прокладка электрических коммуникаций и подключение систем управления.

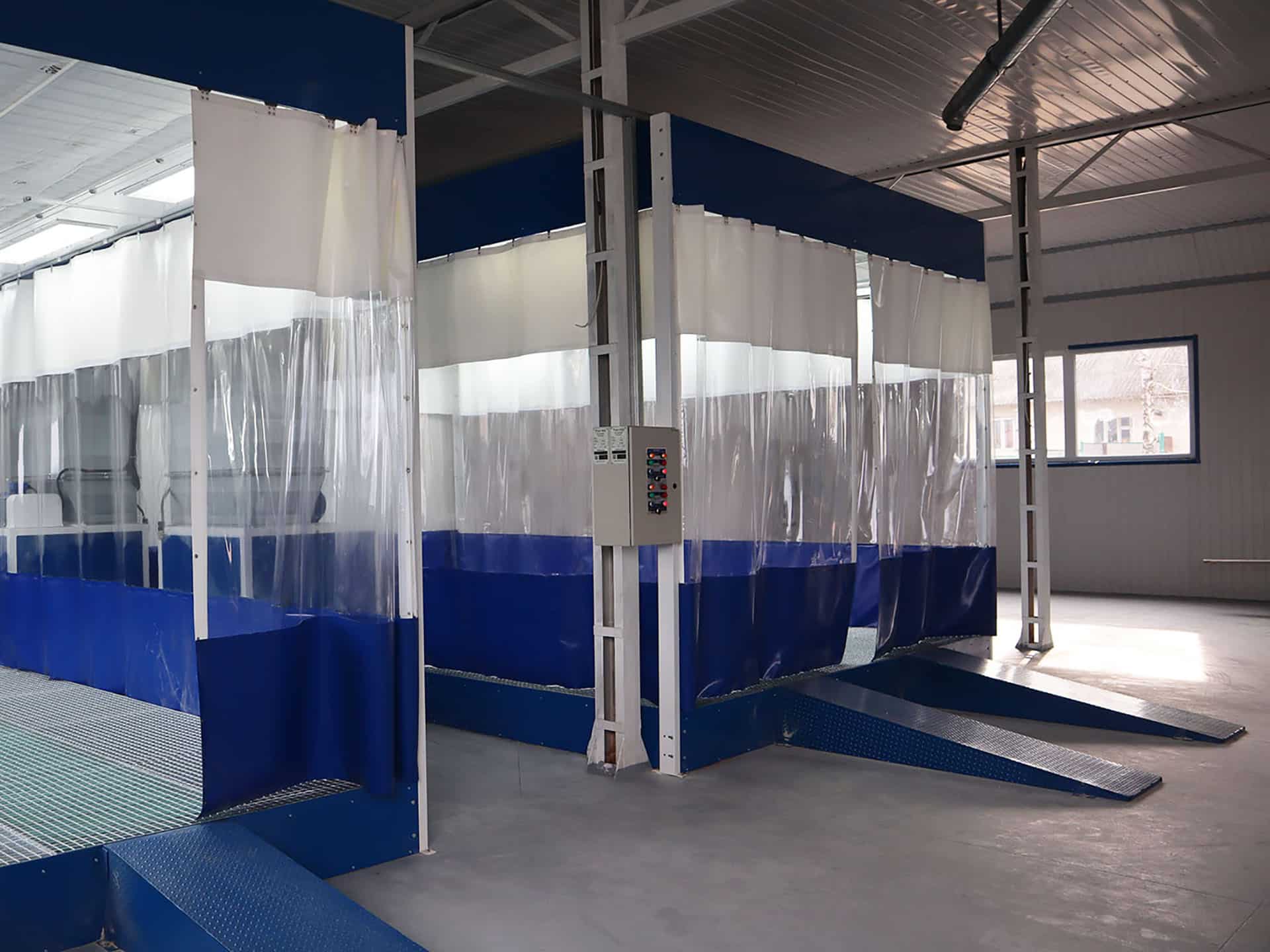

Компоновка оборудования была реализована с учетом логистики перемещения автомобилей в пределах малярного участка. Два поста подготовки позволяют выполнять подготовительные операции параллельно для двух автомобилей.
После завершения монтажа специалисты компании TWEKO выполнили комплекс пусконаладочных работ для проверки и настройки всех систем малярного комплекса.
- проверку работы приточной и вытяжной вентиляции;
- балансировку воздушных потоков в рабочих зонах;
- настройку систем автоматики и контроля температуры;
- тестирование режимов покраски и сушки.
После завершения пусконаладочных работ оборудование было введено в эксплуатацию, а персонал автосервиса получил инструктаж по правилам эксплуатации и технического обслуживания комплекса.
Малярный комплекс был введен в эксплуатацию в мае 2020 года. Персонал автосервиса получил инструктаж по эксплуатации оборудования и правилам технического обслуживания.
Принцип работы комплекса

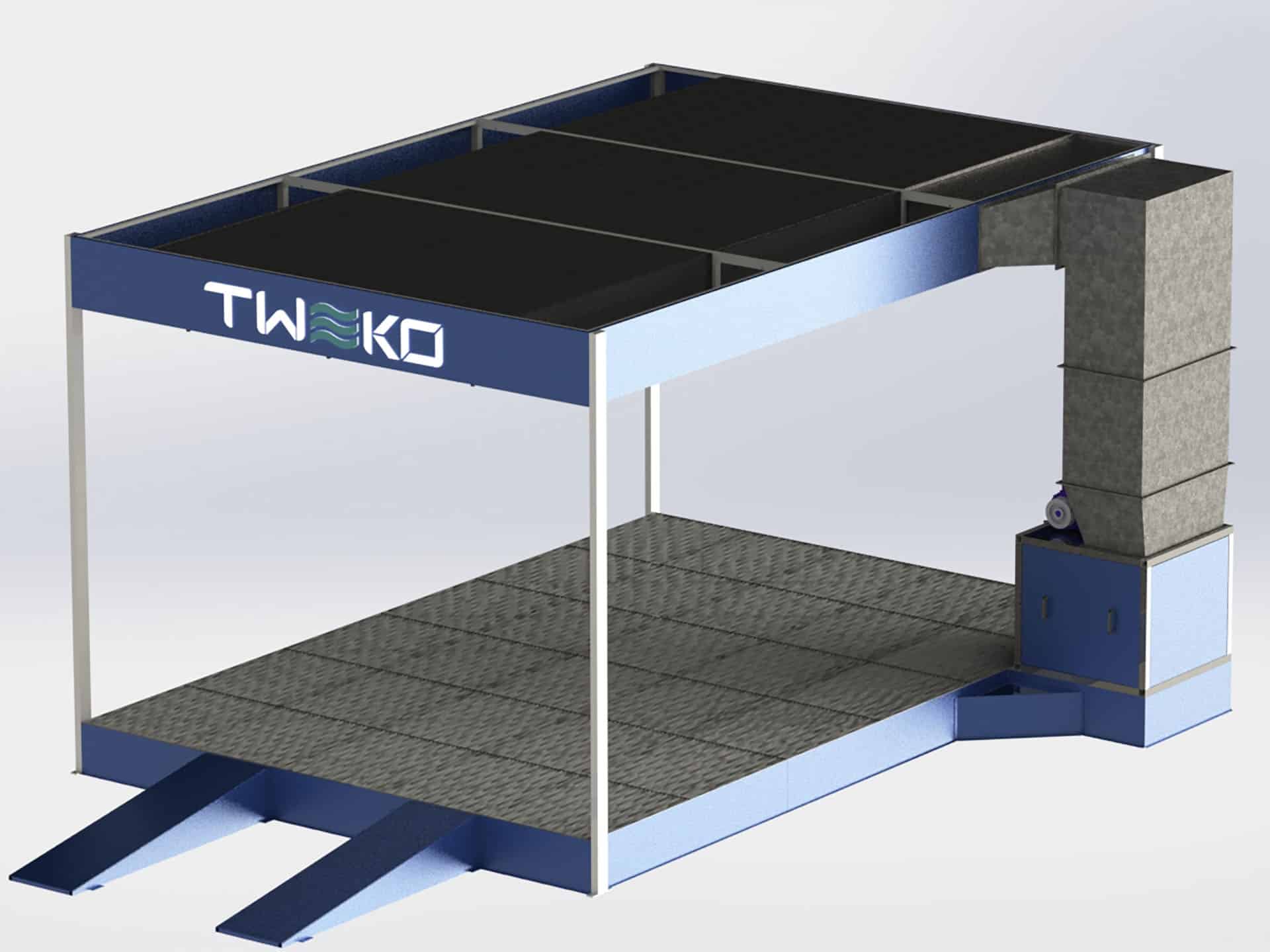

Подготовка автомобилей выполняется на постах APP-Standart, где вертикальный воздушный поток удаляет пыль во время шлифования и других операций.

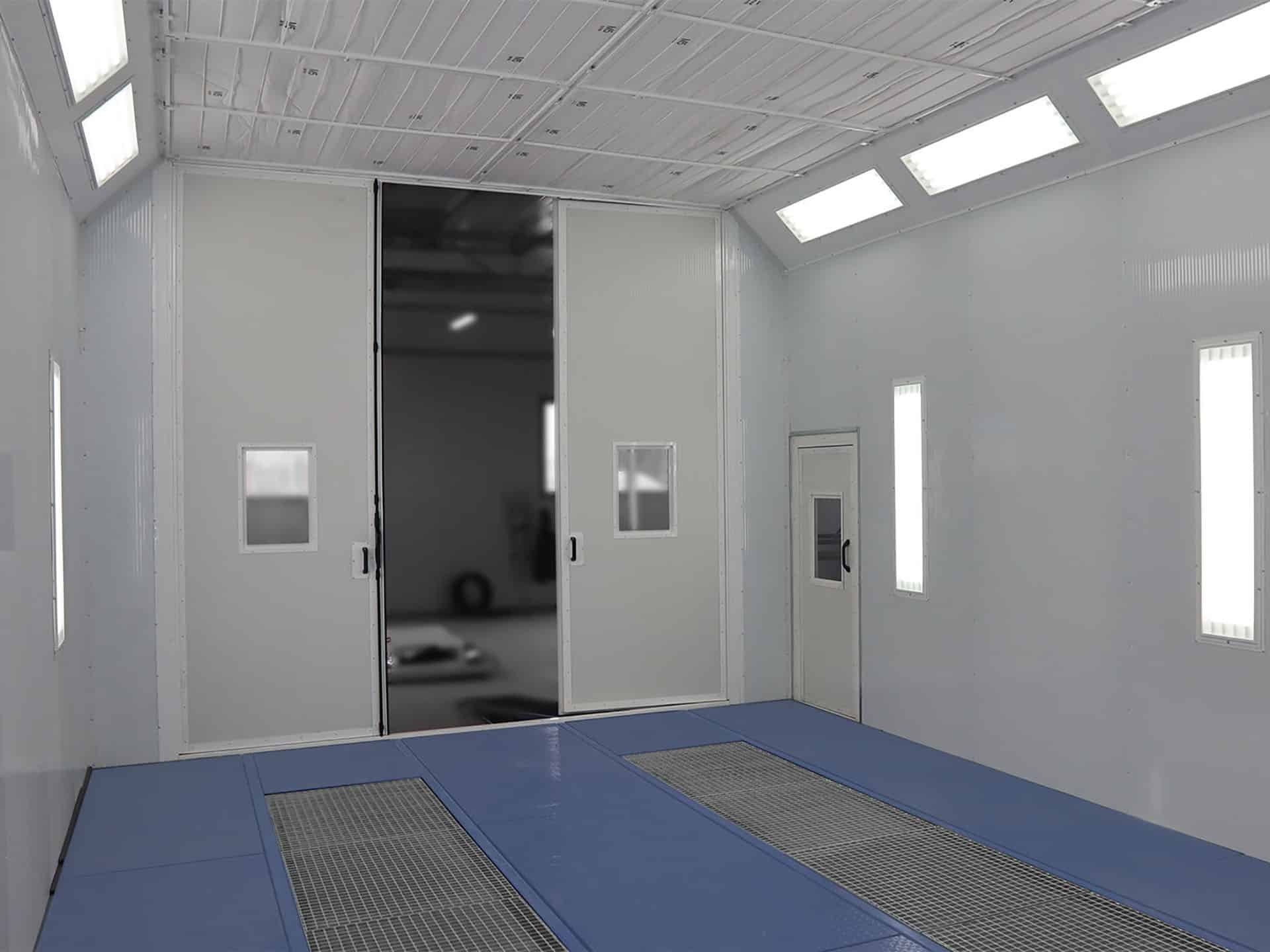

После завершения подготовки автомобиль перемещается в окрасочно-сушильную камеру AKFS-9, которая выполняет функцию основного бокса для покраски автомобилей. Во время покраски система вентиляции Down Draft обеспечивает равномерное распределение очищенного воздуха и эффективное удаление покрасочного аэрозоля.
В режиме сушки дизельная горелка нагревает воздух, который циркулирует в камере и обеспечивает равномерное высыхание лакокрасочного покрытия.
Видео работы малярного участка Bosch Auto Service «ВБ Авто» (г. Косов), оснащенного окрасочно-сушильной камерой AKFS-9 и постами подготовки APP-Standart от TWEKO.
Результаты
- Полный цикл кузовного ремонта в рамках одного малярного участка.
- Повышение производительности благодаря одновременной работе двух постов подготовки.
- Стабильное качество покраски благодаря контролируемым параметрам вентиляции.
- Сокращение строительных работ благодаря подиумной системе монтажа.
- Комфортные условия труда для персонала малярного участка.

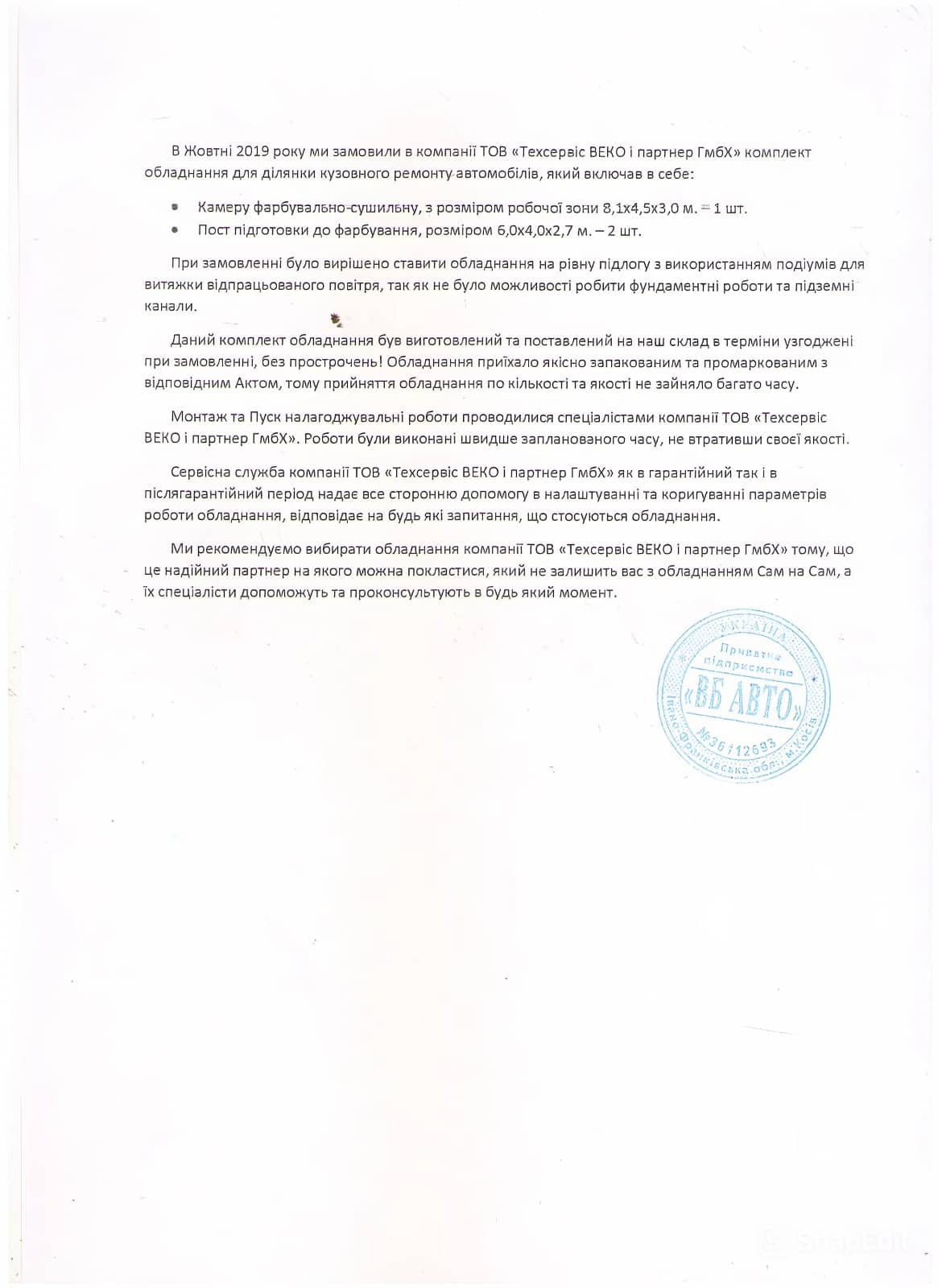

Комплект оборудования был изготовлен и поставлен в согласованные сроки. Монтаж и пусконаладочные работы выполнены специалистами компании быстрее запланированного срока без снижения качества.
Сервисная служба компании обеспечивает полную техническую поддержку как в гарантийный, так и в послегарантийный период. Мы рекомендуем компанию как надежного партнера.
Bosch Auto Service «ВБ Авто», г. Косов, 2020Заключение
