AS Hydro 2,5 – камера, що підвищує безпеку та комфорт під час фарбування, використовується у будівлях, де здійснюється попередня обробка та нанесення лакофарбових матеріалів на деталі або вузли. Ця камера була виготовлена на замовлення заводу сільгоспмашин ВИМ у травні 2016 року, який займається виробництвом зерноочисних, завантажувальних та інших сільгоспмашин і використовує камеру при фарбуванні своєї продукції.
Принцип дії фарбувальної камери з гідрозавісою
Конструктивно виріб складається з:
- Шкафів
- Двох фільтр-касет зі скловолоконним фільтром
- Дзеркал (двох)
- Панелей перекриття (двох)
- Ванни
- Гідравлічної системи
- Вентиляційної установки
- Комплекту бокових крилець-уловлювачів
- З’єднувальних повітроводів
Принцип дії камери
Використання фарбувальної камери з гідрозавісою можливе лише після підключення гідравлічного насоса та електродвигуна вентиляційної установки до живлення. А також всіх повітроводів (що з’єднують шафу з вентиляційною установкою та викидають повітря на вулицю). Для початку роботи необхідно запустити насос та вентиляційну установку за допомогою пульта управління. Насос подає воду до верхнього переливу (створення гідрозавіси першого рівня) та до форсунок (створення гідрозавіси другого рівня). Вентиляційна установка створює повітряний потік у зоні фарбування та всередині виробу.
Маляр розміщує деталь або вузол, який підлягає нанесенню лакофарбового покриття, між собою та передньою частиною фарбувальної камери з гідрофільтром.
Після початку роботи лакофарбове покриття (далі ЛФП), яке не потрапило на виріб, захоплюється повітряним потоком і направляється всередину камери. Частина ЛФП потрапляє на дзеркала виробу, по яких тонким шаром стікає водяний потік. Вода захоплює частинки ЛФП і переносить їх у ванну, де вони накопичуються, змішуються з водою і завдяки спеціальним коагулянтам збираються на поверхні. Друга частина ЛФП, захоплена повітряним потоком, потрапляє у внутрішню частину шафи. У нижній частині розташовані форсунки гідравлічної системи. Водяний потік від них збиває частинки ЛФП і разом з водою потрапляють у ванну, де накопичуються. Залишкова частина ЛФТ (менше 5%) після проходження лабіринта всередині шафи затримується скловолоконним фільтром.

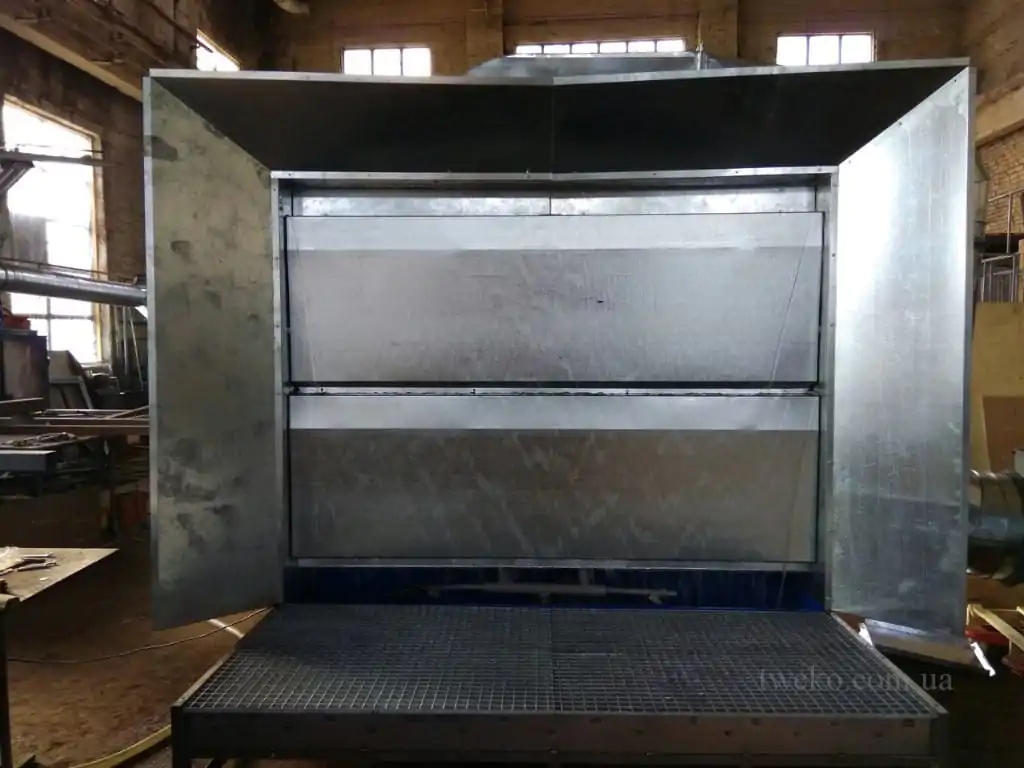

Витяжна шафа для фарбування з водяною завісою з бічними крильцями без активної підлоги. Продуктивність вентиляційної установки – 10000 м³/год.
Ця камера чудово підійде для активно розвиваючихся підприємств малого та середнього бізнесу. Переваги цієї камери очевидні – малі габарити, невисока вартість, невисока складність в обслуговуванні та довгий термін експлуатації (за умови своєчасного обслуговування та заміни фільтрів).
