Проєкт реалізовано в рамках договору від 22.06.2018 №20 між ТОВ «Техсервіс ВЕКО і партнер ГмбХ» та ТОВ «НВО Вертикаль». Фарбувально-сушильна камера введена в експлуатацію до листопада 2018 року в Харкові, що дозволило клієнту значно підвищити продуктивність і якість обробки великогабаритних конструкцій.
Початок співпраці
ТОВ «НВО Вертикаль» — харківське науково-виробниче об’єднання, засноване у 2000 році, що спеціалізується на електротехнічному обладнанні. Компанія розробляє, виготовляє, постачає та обслуговує силові пристрої, електроприводи, станції керування, системи телеметрії та компенсатори реактивної потужності. «НВО Вертикаль» інвестує в професійний розвиток співробітників, створюючи умови для реалізації їхнього потенціалу, що забезпечує високу якість продукції.
У 2018 році в рамках договору від 22.06.2018 №20 TWEKO реалізувала проєкт із постачання та монтажу фарбувально-сушильної камери для ТОВ «НВО Вертикаль». Співпраця з обох сторін — як із боку TWEKO, так і «НВО Вертикаль» — була спрямована на оптимізацію виробництва великогабаритних металевих конструкцій у Харкові.
Особливості конструкції

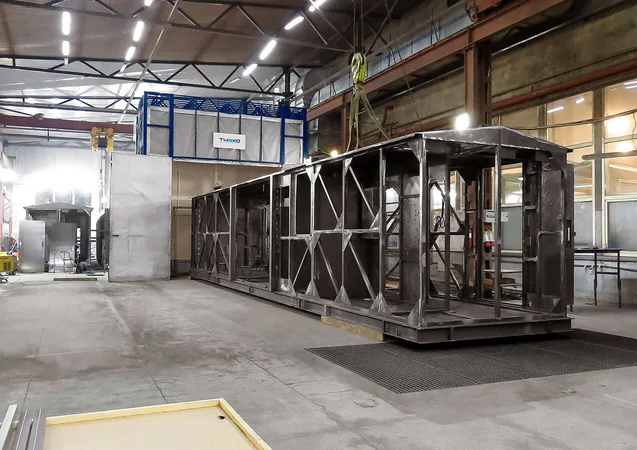

Високомобільна фарбувально-сушильна камера серії MKF від TWEKO, названа «Вертикаль», розроблена для фарбування складних великогабаритних металевих конструкцій. Вона забезпечує високу якість лакофарбового покриття та скорочує терміни виробництва. Основні характеристики конструкції:
- Компактність і простір: У складеному стані кабіна займає лише 1850 мм у довжину, а в розкладеному — створює робочу зону розміром понад 15 × 5 × 5 м для комфортної роботи з великими виробами (дані TWEKO).
- Стаціонарна основа: Припливно-витяжна термовентиляційна група (ТВГ) змонтована на фундаментній основі, що забезпечує стабільність і ефективність роботи.
- Захисне покриття: Використано вогнестійку тканину з силіконовим покриттям, яка витримує високі температури та механічні навантаження.
За даними TWEKO, завдяки такій конструкції час фарбувальних робіт скоротився з 2–3 днів (за природного висихання) до 8 годин (одна нічна зміна), що підтверджує високу ефективність обладнання для фарбування металевих конструкцій.
Принцип роботи камери
Проєкт передбачав реалізацію двох режимів роботи — «Фарбування» та «Сушка», що потребувало точного налаштування вентиляційної системи та автоматизації процесів.
Режими роботи
- Режим фарбування: Повітря проходить через припливну вентиляційну установку, очищається від пилу за допомогою фільтрів, підігрівається в теплообміннику та подається через стельовий фільтр тонкої очистки в кабіну. Забруднене повітря з частками фарби відфільтровується через підлоговий фільтр і виводиться назовні через витяжну систему. Для підтримання якості повітря в камері підтримується постійний тиск.
- Режим сушки: Камера працює в режимі рециркуляції з додаванням свіжого повітря. Процес автоматизований: оператор задає температуру й час сушки. Цикл включає продувку (вентиляція після фарбування) та сушку (рециркуляція підігрітого повітря через теплообмінник і фільтри). Таймер запускається лише після досягнення заданої температури.

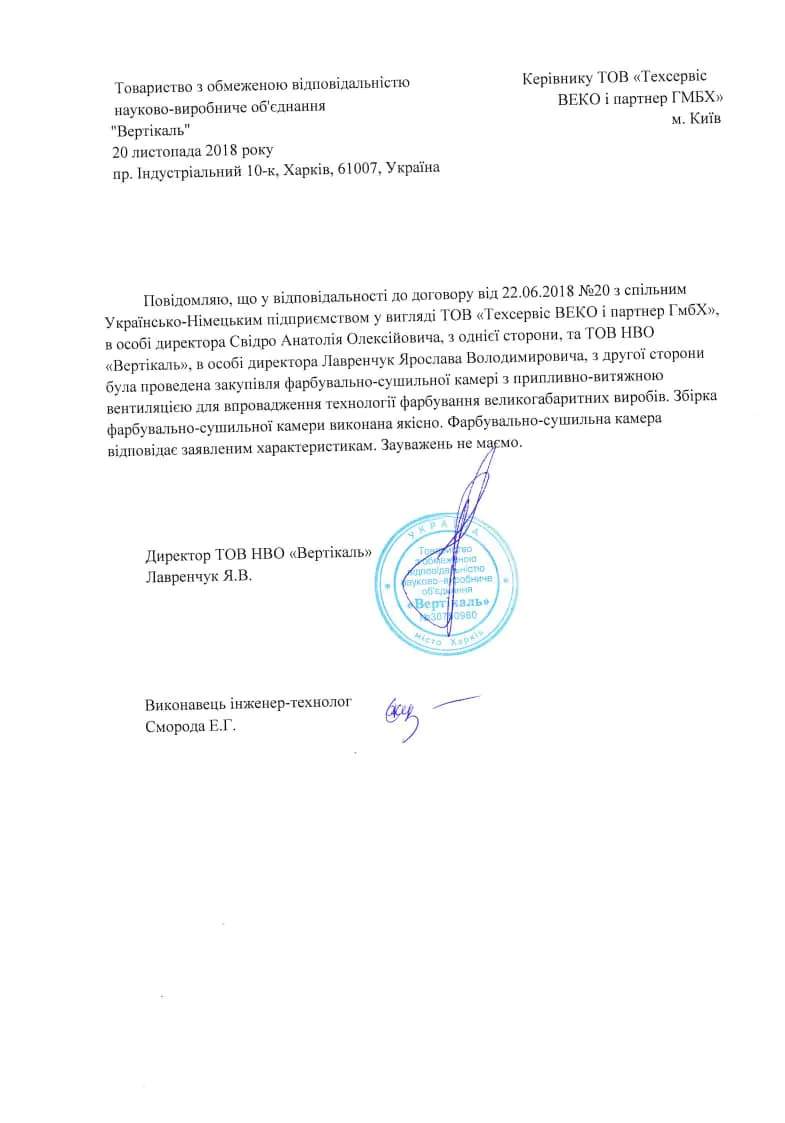

Відгук клієнта
ТОВ «НВО Вертикаль» високо оцінило якість роботи TWEKO, підтвердивши відповідність камери заявленим характеристикам:
Висновок
Проєкт 2018 року для ТОВ «НВО Вертикаль» продемонстрував здатність TWEKO створювати інноваційні фарбувально-сушильні камери для великогабаритних конструкцій. Камера серії MKF стала ключовим елементом оптимізації виробництва, скоротивши час фарбування та підвищивши якість покриття.
