У травні 2025 року ТОВ «ОБРА КОНСТРАКШН ГРУП» звернулося до TWEKO для створення фарбувальної камери у Львові. Завданням було забезпечити не лише комфортні умови роботи для малярів, а й стабільну якість покриттів у виробничому цеху. Унікальність проєкту полягала у поєднанні гідроекрану, що ефективно вловлює фарбувальний туман, та спеціальних обмежуючих крилець-уловлювачів, які розширили робочу зону та підвищили продуктивність процесу.
Про клієнта
ТОВ «ОБРА КОНСТРАКШН ГРУП» — львівська генеральна підрядна будівельна компанія, що спеціалізується на будівельно-монтажних, інженерних та девелоперських послугах. Заснована у Львові, компанія реалізує широкий спектр проєктів, включаючи будівництво промислових і комерційних об’єктів, а також облаштування спеціалізованих робочих зон для обробки матеріалів. Працюючи з дерев’яними виробами, які потребують високоякісного фарбування водними фарбами, замовник звернувся до TWEKO з метою модернізації малярної дільниці. Основним завданням було забезпечення стабільної якості покриттів, створення комфортних умов праці та інтеграція сучасної покрасочної камери у виробничі процеси.
Завдання проєкту
ТОВ «ОБРА КОНСТРАКШН ГРУП» звернулося до TWEKO із завданням організувати сучасне робоче місце для фарбування дерев’яних виробів. Основними вимогами були:
- створення фарбувальної камери, адаптованої для роботи з фарбами на водній основі;
- забезпечення комфортних і безпечних умов праці операторів;
- ефективне уловлювання фарбувального туману та підтримання чистоти в цеху;
- оптимальна інтеграція обладнання у наданий план цеху з урахуванням розташування робочої зони;
- високий рівень фільтрації завдяки гідроекрану, який уловлює частинки фарби;
- встановлення обмежуючих крилець-уловлювачів для розширення робочої зони;
- енергоефективність та безпека експлуатації обладнання.
Замовник надав детальні дані щодо типів виробів, планової продуктивності та плану цеху з позначеним місцем для малярної дільниці. На основі цього аналізу TWEKO запропонувала витяжну шафу з гідроекраном серії AS Hydro (модель ASH-4), доповнену обмежуючими крильцями-уловлювачами для збільшення робочої зони.
Рішення від компанії TWEKO

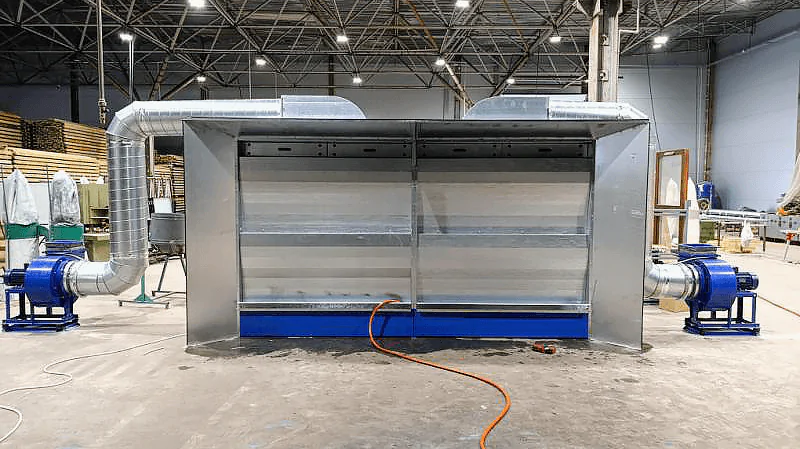

Для реалізації завдання компанія TWEKO розробила та впровадила фарбувальну камеру моделі КФ.000.00.00-ЕНЕРГІЯ (серія ASH-4), спеціально адаптовану під вимоги замовника. Камера створена на базі перевірених технічних рішень витяжної шафи з гідроекраном серії AS Hydro та поєднує в собі надійність, енергоефективність і безпеку. Завдяки гідроекрану обладнання забезпечує ефективне уловлювання фарбувального туману, підтримує чистоту робочої зони та відповідає сучасним екологічним стандартам. Це дозволяє отримувати стабільно високу якість покриття дерев’яних виробів і водночас створює комфортні умови для операторів.
Технічні характеристики ASH-4:
- Габарити:
- Загальна довжина з вентиляторами: 9566 мм.
- Ширина витяжної шафи: 4339 мм.
- Висота: 2386 мм.
- Комплектація:
- Корпус із оцинкованої сталі (2 витяжні секції з гідроекраном).
- Дві вентиляційні установки ВЦ 14-46 №4 з іскрозахищеними двигунами (АИР 112 МА6, 3 кВт, 1000 об/хв), змонтовані на окремих рамах зліва і справа від шафи.
- Два циркуляційні насоси Pedrollo D 10 (380 В).
- Система водяних завіс із регулюванням напору та подвійним переливом.
- Чотири фільтрувальні касети PaintStop (ефективність до 96,7%).
- Пульт керування з терморегулятором, лічильником мотогодин і індикаторами стану.
- Енергозберігаючі LED-світильники Т8 (600×2×18).
- Особливості конструкції:
- Обмежуючі крильця під кутом 45° (бокові та верхні) для збільшення робочої зони та ефективного уловлювання фарбувального туману.
- Встановлення без приямку — камера розташовується безпосередньо на рівній підлозі.
- Розміщення передбачене посеред цеху, з підводами електро- й водопостачання збоку відповідно до плану цеху.
- Повітропроводи виведені вгору через вентилятори, розташовані симетрично з обох боків шафи.
- Продуктивність:
- Продуктивність по повітрю: 13 000 м³/год.
- Швидкість повітря в робочій зоні: 0,25–0,40 м/с.
- Обсяг циркулюючої води: 800 л.
- Продуктивність по воді: 600 л/хв.
Шафа АСГ 4 забезпечує безпечну роботу завдяки іскрозахищеним компонентам (двигуни, світильники) і відповідає стандартам ГОСТ 12.2.003-91 та ПУЕ. Водяна завіса та фільтри PaintStop мінімізують викиди, а пульт керування спрощує експлуатацію.
Проєкт виконано «під ключ» із повною комплектацією, включно з монтажними рамами, вентиляторами, насосами та системою водообігу.
Хід реалізації
ТОВ «ОБРА КОНСТРАКШН ГРУП» звернулося до TWEKO із запитом на витяжну шафу з гідроекраном, розглядаючи рішення серії AS Hydro. Після аналізу плану цеху та особливостей виробів, команда TWEKO запропонувала фарбувальну камеру КФ.000.00.00-ЕНЕРГІЯ (серія AS Hydro, модифікація ASH-4), адаптовану для фарбування на водній основі. Проєкт реалізовувався у кілька послідовних етапів:
Етап 1. Узгодження технічного завдання
Замовник надав план цеху та інформацію про продуктивність і номенклатуру виробів. Спільно було визначено розташування камери посеред цеху та потребу у використанні гідроекрану для роботи з водними фарбами.
Етап 2. Проєктування та підготовка креслень
Фахівці TWEKO виконали візуалізацію та технічні креслення. Для збільшення робочої зони були передбачені обмежуючі крильця-уловлювачі під кутом 45° із верхнім листом 2500 мм. Також узгодили розташування повітропроводів, точки підводу води та підключення до електроживлення для вентиляторів і насосів.
Етап 3. Виготовлення та відвантаження
Камеру виготовили з урахуванням усіх узгоджених особливостей — гідроекрану, крилець-уловлювачів та монтажних рішень. Обладнання підготували до транспортування, а доставку та розвантаження замовник організував власними силами.
Етап 4. Монтаж та пусконалагодження
Монтажні роботи виконали відповідно до графіка. Камеру встановили у визначеній зоні цеху, підключили до електроживлення та водопостачання, налаштували роботу вентиляторів, циркуляційного насоса та системи керування з регулюванням напору форсунок.
Етап 5. Запуск та приймання
Після завершення пусконалагоджувальних робіт камеру ввели в експлуатацію. Замовник підтвердив відповідність обладнання технічній документації та отримав гарантійні документи.
Результати для замовника
- Стабільний мікроклімат у робочій зоні завдяки продуктивності вентиляції 13 000 м³/год і швидкості повітряного потоку 0,25–0,40 м/с, що забезпечує рівномірне нанесення покриттів.
- Ефективна фільтрація через гідроекран із продуктивністю 600 л/хв та чотирма фільтрами PaintStop (ефективність до 96,7%), що підтримує чистоту та мінімізує забруднення цеху.
- Розширена робоча зона завдяки крильцям-уловлювачам під кутом 45°, що підвищує продуктивність і спрощує роботу з габаритними виробами.
- Енергоефективність завдяки оптимізованій системі водяних завіс і споживанню лише 7,5 кВт, що знижує експлуатаційні витрати.
- Безпека експлуатації завдяки іскрозахищеним вентиляторам (двигуни АИР 112 МА6) і LED-світильникам, а також відповідності стандартам ГОСТ 12.2.003-91 та ПУЕ.
- Економія на монтажі: камера встановлена на рівну підлогу без приямків, що зменшило капітальні витрати.
- Гнучкість конструкції, яка дозволяє інтегрувати сушильний модуль або адаптувати робочу зону під нові потреби виробництва.
- Надійність і довговічність завдяки корпусу з оцинкованої сталі, насосам Pedrollo D 10 і гарантії 12 місяців, що мінімізує витрати на обслуговування.
- Проєкт виконано у погоджені терміни, що дозволило замовнику без затримок запустити виробництво.
Відгук клієнта
Фарбувальна камера ASH-4 від TWEKO ідеально вписалася в наш цех. Гідроекран та крильця-уловлювачі значно спростили роботу, а енергоефективність знизила витрати. Дякуємо за професійне виконання проєкту!
Керівник виробництва ТОВ «ОБРА КОНСТРАКШН ГРУП»Висновок
Цей проєкт для ТОВ «ОБРА КОНСТРАКШН ГРУП» підтверджує експертизу TWEKO у створенні спеціалізованих фарбувальних камер для деревообробної галузі. Встановлена витяжна шафа з гідроекраном ASH-4, адаптована до плану цеху, забезпечила стабільну якість покриттів і комфортні умови праці. Використання гідроекрану, енергоефективних рішень (7,5 кВт) та іскрозахищених компонентів підкреслює здатність компанії реалізовувати складні завдання з урахуванням безпеки й екологічних стандартів.
Сучасні рішення для деревообробної галузі
Серія AS Hydro, зокрема модель ASH-4 від TWEKO, створена для якісного фарбування дерев’яних виробів. Вона забезпечує стабільний мікроклімат і ефективну фільтрацію фарбувального туману завдяки гідроекрану (розтин 4×1,9 м, продуктивність 600 л/хв) та чотирьом фільтрам PaintStop з ефективністю до 96,7%.
Продуктивність по повітрю 13 000 м³/год і розширена робоча зона зі скороченням часу обробки виробів до 20% підвищують продуктивність підприємства.
Безпеку гарантують іскрозахищені вентилятори (ВЦ 14-46 №4 з двигунами АИР 112 МА6) та LED-освітлення, а енергоефективність (споживання лише 7,5 кВт) знижує експлуатаційні витрати.
Проста установка без приямків, гнучкість конструкції з можливістю інтеграції сушильного модуля та гарантія 12 місяців роблять рішення конкурентоспроможним для деревообробних підприємств.
