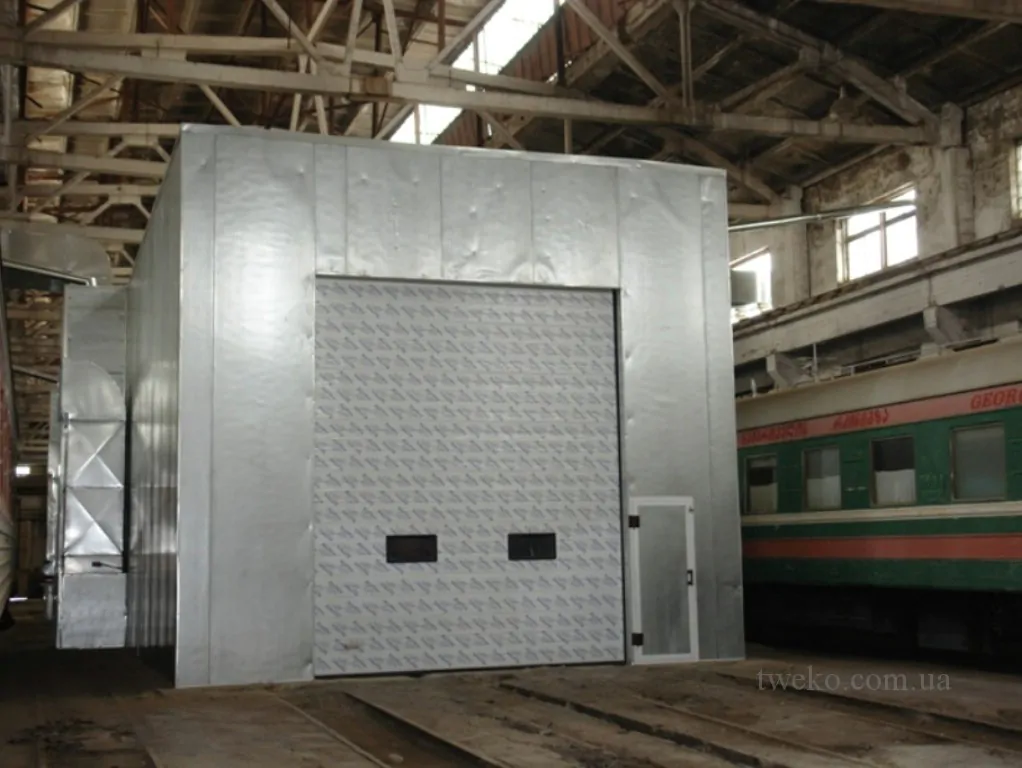

У грудні 2012 року компанія TWEKO успішно реалізувала масштабний проєкт — розробила та встановила фарбувально-сушильну камеру для Центрального ДЕПО залізничного вокзалу у м. Тбілісі, Грузія. Камера прохідного типу з унікальними технічними характеристиками (внутрішні розміри 32×6,6×6 м) дозволяє ефективно фарбувати два вантажні або один пасажирський вагон одночасно. Система розділення на дві секції забезпечує незалежну роботу, а гібридна система нагріву (електрика/дизель) гарантує надійність у будь-яких умовах — навіть при дефіциті енергоресурсів.
Про клієнта
Центральне ДЕПО залізничного вокзалу м. Тбілісі є ключовим підприємством у Грузії, що спеціалізується на ремонті та обслуговуванні залізничних вагонів, зокрема пасажирських поїздів. ДЕПО забезпечує технічне обслуговування, ремонт кузовів і фарбування рухомого складу для підтримки його естетичного вигляду та довговічності. Високі стандарти якості та необхідність роботи в умовах обмежених енергоресурсів вимагають використання сучасного обладнання, такого як фарбувально-сушильні камери. TWEKO пропонує надійні рішення для залізничної промисловості, адаптовані до специфічних вимог клієнтів.
Завдання проєкту
Метою проєкту було створення фарбувально-сушильної камери для нанесення та висихання лакофарбових покриттів на вагони пасажирських і вантажних поїздів. Основні вимоги включали:
- Розробка камери прохідного типу для одночасного фарбування двох вантажних або одного пасажирського вагона.
- Можливість незалежної роботи двох секцій камери для фарбування та сушіння.
- Створення системи нагріву, що працює на електриці або дизелі, для економії енергоресурсів.
- Встановлення камери без підготовки фундаментної основи з вбудованими повітроводами.
Усі вимоги проєкту були спрямовані на підвищення ефективності технологічного процесу за мінімальних витрат енергії, а також на створення безпечного та ергономічного робочого середовища для персоналу.
Рішення від компанії TWEKO: Фарбувальна та сушильна камера для вагонів
TWEKO розробила здвоєну фарбувально-сушильну камеру прохідного типу, яка включала:
1. Кабіна камери
Кабіна камери має внутрішні розміри 32000×6600×6000h мм і захищає зону фарбування від впливів навколишнього середовища, попереджає можливість попадання пилу на пофарбовану поверхню та виконує теплоізоляційну функцію. Кабіна складається з:
-
- Стіни й стеля: сендвіч-панелі з пожежобезпечним наповнювачем, товщиною 80 мм, та гальванічним двошаровим полімерним покриттям (цинк 275 г/м², лакофарбовий шар 0,55 мм). Панелі стійкі до температур до 180 °C і високої вологості, дозволяючи використання камери на відкритому повітрі.
- Підвісна стеля-пленум: очищає та рівномірно розподіляє підігріте повітря. Конструкція з металевих труб і куточків, що утримують вогнестійкі стельові фільтри. Спеціально сконструйовані рамки з фільтрами забезпечують високу якість фільтрації й легко замінюються.
- Фільтрація та повітроводи: решітки підлоги з фільтрувальними касетами викиду для уловлювання лакофарбового туману. Касети розміщено в нижній частині бічних стін, уздовж яких розташовано повітроводи викиду.
- Герметичні ворота: розмірами 4000×4700 мм, із оглядовими вікнами, секційного типу, з теплоізоляційним матеріалом і якісним ущільненням. Три утеплені сервісні двері для персоналу.
- Освітлення: два верхні (під кутом 45° до стелі) та два бічні ряди люмінесцентних світильників забезпечують освітленість не нижче 1000 люкс. Світильники — IP65 (водо- та пилозахист).
Для забезпечення стабільного мікроклімату та контролю параметрів повітря в камері була спроєктована високоефективна термовентиляційна система.
2. Термовентиляційна група
Складається з чотирьох припливних і двох здвоєних витяжних термовентиляційних шаф (ТВШ), які забезпечують очищення, підігрів, подачу свіжого повітря та видалення відпрацьованого повітря.
- Діапазони температур: 16–24 °C у режимі фарбування, 20–70 °C у режимі сушіння.
- Обмін повітря: не менше 200 разів/год при фарбуванні та 50 разів/год при сушінні. Це забезпечує якісне висихання та безпечні умови для операторів (відповідає стандартам ЄС).
- Компоненти ТВШ:
- Відцентровий вентилятор з електродвигуном (до 40 000 м³/год).
- Теплообмінник вихрового типу з товстоплівковими металокерамічними електронагрівачами — на 40% ефективніший за класичні ТЕНи. Розроблено спеціально для фарбувальних камер, вигідніший за газовий теплообмінник.
- Шиберні заслінки подачі, викиду та рециркуляції повітря з електроприводами, керуються автоматикою.
- Попередній кишеньковий фільтр для очищення повітря перед стелею-пленумом.
3. Пульт керування
Система автоматики й контролю складається з:
- Датчиків тиску, температури, повітряного потоку.
- Лічильників, регуляторів, систем безпеки.
- Частотних перетворювачів для регулювання обертів електродвигунів і повітряного потоку в камері.
Хід реалізації
Запит від Центрального ДЕПО Тбілісі надійшов на початку 2012 року. TWEKO підготувала комерційну пропозицію, врахувавши обмеження енергоресурсів і вимогу встановлення без фундаменту. Після обмірів об’єкта було спроєктовано здвоєну фарбувально-сушильну камеру прохідного типу. Виготовлення компонентів (кабіни, термовентиляційних шаф, системи нагріву) завершено у грудні 2012 року. Монтаж і налаштування обладнання виконано вчасно, що дозволило ввести камеру в експлуатацію відповідно до графіка.
Результати для замовника
- Ефективність роботи: можливість одночасного фарбування двох вантажних або одного пасажирського вагона з незалежною роботою секцій дозволила значно підвищити продуктивність процесу.
- Економія ресурсів: гібридна система нагріву (електрика/дизель) зменшила енергоспоживання та забезпечила стабільну роботу в умовах обмежених енергоресурсів.
- Висока якість фарбування: завдяки рівномірному розподілу підігрітого повітря, ефективній фільтрації та яскравому освітленню (1000 люкс) забезпечено якісне нанесення лакофарбових покриттів.
- Мобільність конструкції: монтаж без підготовки фундаменту, з вбудованими повітроводами, дозволив розмістити камеру на існуючій бетонній підлозі.
- Комфортні умови праці: завдяки потужній вентиляції та сучасній системі керування створено безпечні та зручні умови для операторів відповідно до стандартів охорони праці ЄС.
- Надійність і довговічність: конструкція камери з пожежобезпечних панелей і полімерним покриттям гарантує довготривалу експлуатацію навіть у складних умовах.
Відгук клієнта
Керівник Центрального ДЕПО Тбілісі
Висновок
Успішна реалізація проєкту для Центрального ДЕПО Тбілісі стала підтвердженням експертного підходу TWEKO до інженерних рішень у сфері залізничної промисловості. Ми створюємо обладнання, яке працює десятиліттями — стабільно, економно та ефективно.
