У січні 2025 року підприємство оборонного сектору з Східного регіону України оголосило тендер на поставку та монтаж фарбувально-сушильної камери для обслуговування різних типів автомобільної техніки. Компанія TWEKO взяла участь у тендері та здобула перемогу. Метою проєкту було створення сучасної модульної системи для фарбування й сушіння з акцентом на швидкий монтаж, енергоефективність та вибухобезпечність. Унікальна особливість рішення — швидкомонтована модульна камера з ролетними воротами з електроприводом для оптимізованої логістики, дизельним нагрівом і високоефективною вентиляційною системою (25 000 м³/год) із двоступеневою фільтрацією (90–99%). Камеру адаптовано до фундаменту замовника з точною геометрією приямків (730 мм). Для забезпечення безпеки використано вибухозахищені елементи. Оперативне виконання пусконалагоджувальних робіт із навчанням персоналу дозволило завершити проєкт за рекордні 120 днів. Це забезпечило підприємству швидкий запуск у експлуатацію та відповідність сучасним стандартам фарбування в оборонному секторі. Детальніше про рішення для оборонної техніки.
Про клієнта
Замовник — підприємство оборонного сектору з Східного регіону України, яке спеціалізується на ремонті та обслуговуванні автомобільної техніки. Для забезпечення якісного нанесення покриттів у контрольованих умовах знадобилася спеціалізована фарбувальна камера. Рішення від TWEKO оптимізує процеси фарбування, підвищує якість покриттів і забезпечує відповідність суворим стандартам безпеки. Щоб купити покрасочну камеру для подібних завдань, зверніться до TWEKO.
Завдання проєкту
- Створення фарбувально-сушильної камери з внутрішніми розмірами 7120 × 5580 × 3750 мм для роботи з автомобільною технікою.
- Інтеграція системи нагріву на дизельному пальному для забезпечення стабільної температури 20–60°C.
- Забезпечення припливно-витяжної вентиляції з продуктивністю не менше 25000 м³/год і ступенем очищення повітря 90–99%.
- Встановлення ролетних воріт із електроприводом розміром 4200 × 3600 мм та сервісних дверей для персоналу з вибухозахищеним виконанням відповідно до ГОСТ 12.1.010-76.
- Розробка будівельного завдання з геометрією та розмірами приямків для фундаменту.
Рішення від компанії TWEKO
Компанія TWEKO реалізувала кастомізоване рішення на базі AKFS Standart моделі КФС.000.00.00-ЕНЕРГІЯ, серія AKFS-S-7, адаптоване для автомобільної техніки. Проєкт виконано «під ключ» із повною комплектацією, включаючи сендвіч-панелі, вентиляційні блоки, ролетні ворота та пульт керування.
Конструкція камери:
- Каркасний несучий корпус із сендвіч-панелями товщиною 60 мм (оцинкована сталь, ізоляція з мінеральної вати).
- Габаритні розміри — 7120 × 5580 × 3750 мм.
- Робоча зона поділена на дві секції (4590 мм кожна).
- Ролетні ворота з електроприводом (4200 × 3600 мм) із посиленим ущільнювачем.
- Підлога — бетонна з приямками для фільтрів, решітки висотою 30 мм.
- Сервісні двері — 1 шт., ширина 800 мм.
- Вентиляційні блоки інтегровані збоку камери.
- Навіс із системою водовідведення для захисту кабіни та вентиляційного обладнання від атмосферних впливів.
✔ Міцна конструкція та точна геометрія забезпечують довговічність і швидкий монтаж «під ключ».
Термовентиляційна група:
- Нагрів від дизельного пальника через теплообмінник.
- Продуктивність вентиляції — 25 000 м³/год із вибухозахищеними моторами.
- Робочі температури: фарбування — 20–25°C, сушіння — 40–60°C.
- Повітропроводи (18 одиниць) із кронштейнами.
- Димохід для відводу продуктів згоряння.
✔ Стабільна температура та висока продуктивність вентиляції гарантують якісне фарбування й швидке сушіння.
Система фільтрації:
- Двоступенева схема очищення.
- Попередня фільтрація — 90–92% (кишенькові фільтри 1000 × 400 × 200 мм, 2 шт.).
- Основна фільтрація — 99% (стельові фільтри 1500 × 1800 мм, 4 шт.).
- Додатково використано картонні та скловолоконні фільтри для післякамерного очищення.
✔ Двоступенева фільтрація забезпечує чисте повітря, відповідність екостандартам та захист персоналу.
Освітлення та безпека:
- Вибухозахищені LED-світильники Т8 (1200 мм, 4 × 18 Вт, 8 шт.) для освітлення ≥800 люкс.
- Автоматична пожежна сигналізація.
- Система безпеки з автоматичним блокуванням подачі повітря при перебоях із напругою.
✔ Високий рівень освітленості та комплекс безпеки гарантують комфорт і надійність роботи.
Система управління:
- Пульт керування (1 шт.) для контролю вентиляції, температури та режимів роботи.
- Потужність — 14 кВт.
- Напруга — 380 В, 50 Гц.
✔ Зручний пульт дозволяє повністю контролювати процес фарбування й сушіння.
Хід реалізації
Проєкт реалізовано за 120 календарних днів — від тендеру до готового рішення. Роботи поділено на ключові етапи:
Отримання запиту та перемога в тендері.
Компанія TWEKO отримала запит і подала пропозицію на участь у тендері. Після успішної оцінки умов і пропозицій було підписано договір на реалізацію проєкту.
Аналіз і проєктування.
На цьому етапі уточнювалися вимоги до фундаменту, воріт і вентиляції. Замовнику передано будівельне завдання з геометрією приямків, які було скориговано відповідно до конструктивних особливостей. Також погоджено візуалізацію, підготовлено креслення повітропроводів, димоходу та технічні умови для монтажу навісу з водовідведенням, що забезпечує надійний захист обладнання від атмосферних впливів.
Виготовлення обладнання.

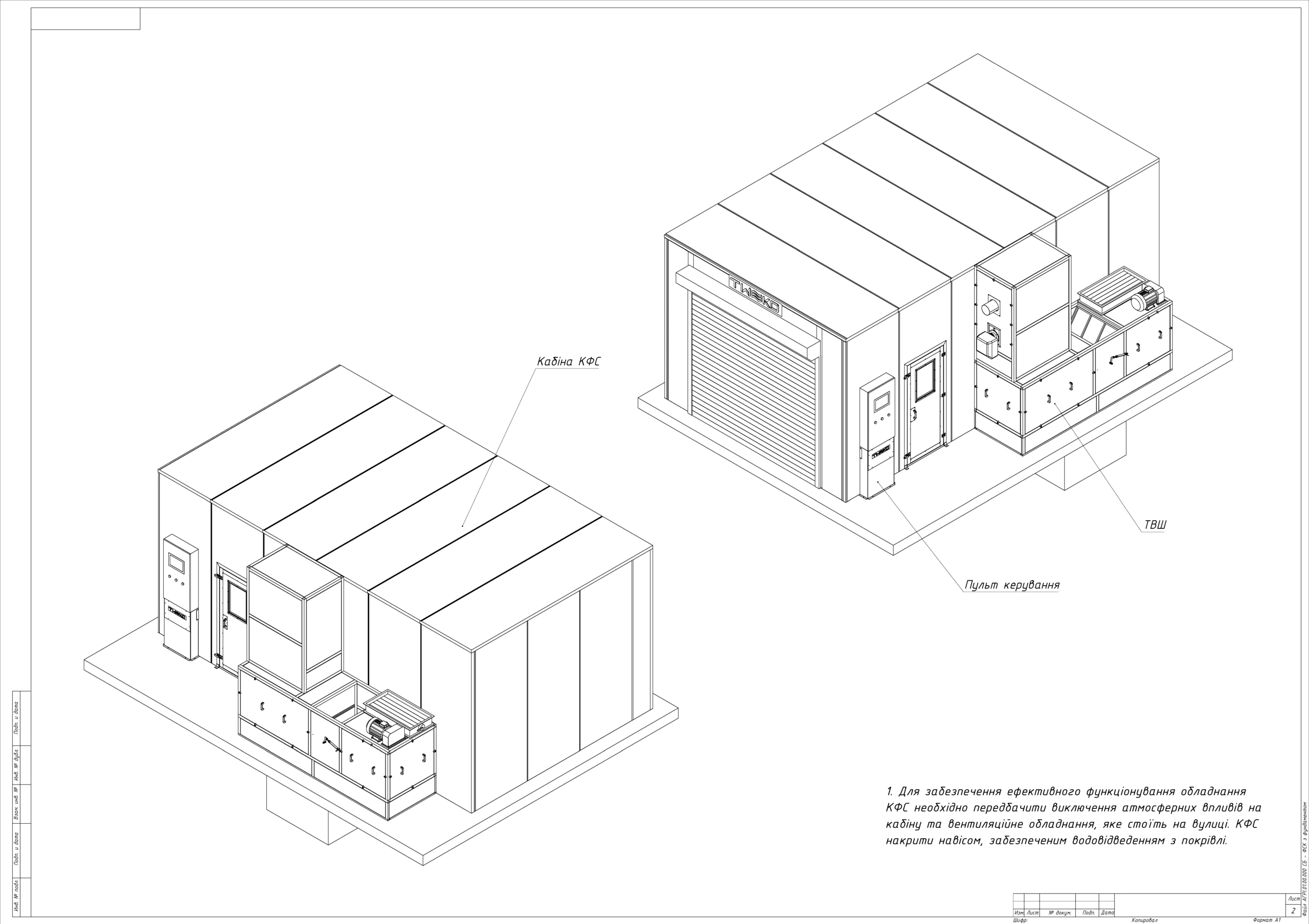

Розроблено та виготовлено основні вузли фарбувальної камери: каркас, сендвіч-панелі, ролетні ворота, вентиляційні блоки та дизельний теплообмінник. Для досягнення високої точності деталей застосовано лазерне різання. Підготовлено складальне креслення із повною специфікацією, включаючи навіс.
Монтаж і введення в експлуатацію.

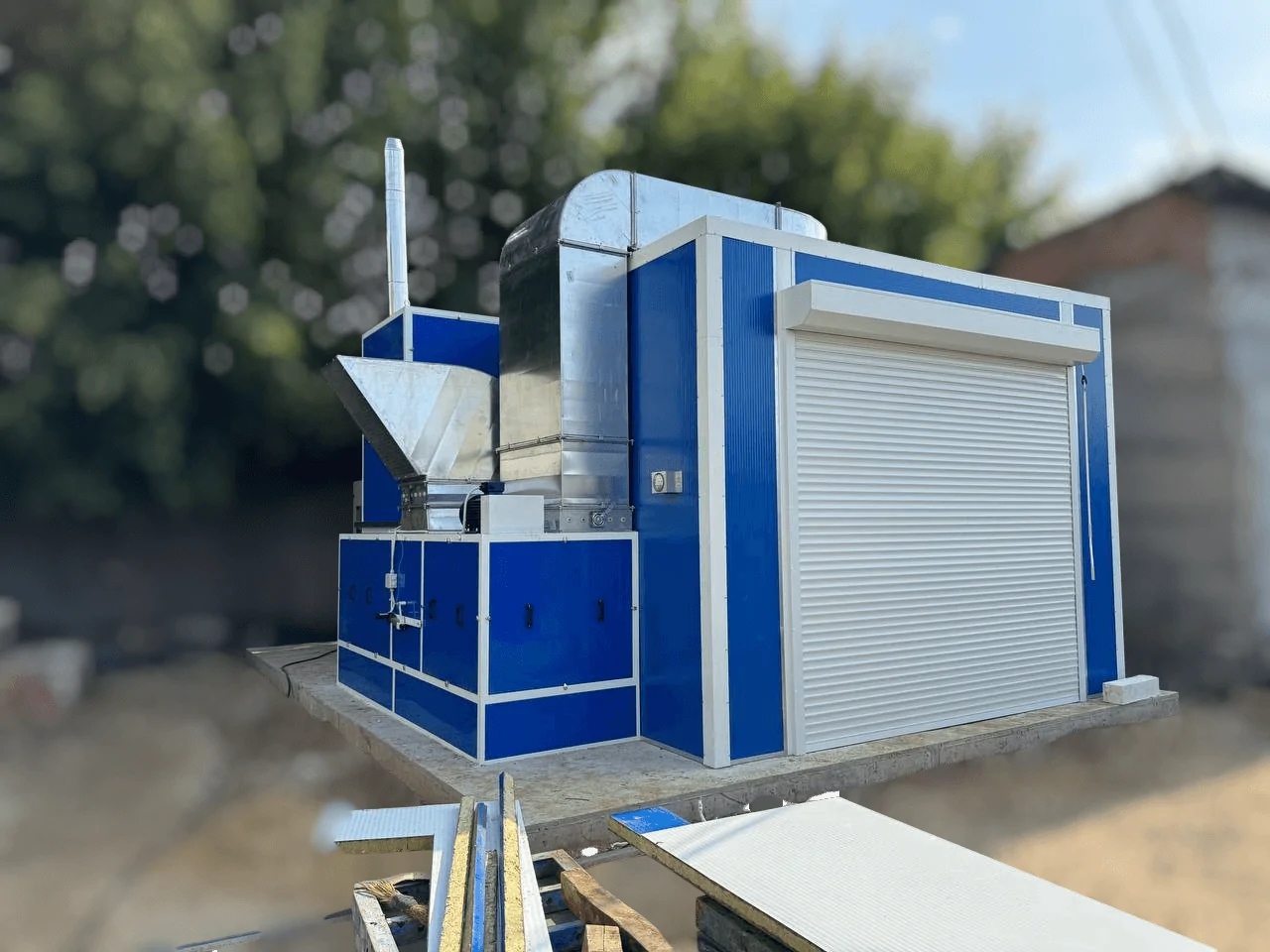

Після підготовки фундаменту обладнання доставлено на об’єкт, де монтажна бригада працювала в інтенсивному режимі. Встановлено навіс із водовідведенням, що захищає кабіну та вентиляційні блоки від дощу й інших погодних факторів. Виконано пусконалагоджувальні роботи: встановлення фільтрів, перевірка витяжки, запуск системи в робочому режимі. Завдяки злагодженій роботі всі роботи виконано швидше за заплановані строки. Завершальним етапом стало передання замовнику повного комплекту технічної документації українською мовою з електросхемами.
Результати для замовника
- 120 календарних днів від тендеру до готового рішення — швидка реалізація проєкту попри коригування фундаменту.
- Стабільний мікроклімат для фарбування техніки зі швидкістю повітря 0,25 м/с і високим очищенням (90–99%).
- Підвищена безпека завдяки вибухозахищеним елементам і автоматичній сигналізації.
- Оптимізована логістика за рахунок ролетних воріт із електроприводом.
- Енергоефективність завдяки дизельному нагріву та продуманій вентиляції.
Відгук клієнта
Керівник технічного відділу, замовник
Висновок
Цей проєкт демонструє експертизу TWEKO у створенні фарбувальних камер для оборонного сектору, з фокусом на швидкість, кастомізацію та відповідність стандартам безпеки.
Сучасні рішення для оборонної техніки
Серія AKFS Standart — ефективне рішення для фарбування автомобільної техніки з модульною конструкцією, ролетними воротами та енергоефективною вентиляцією. Серія AKFS пропонує компактні малярні комплекси для промислових потреб.
