Компанія TWEKO реалізувала проєкт оснащення кузовної дільниці Bosch Auto Service «ВБ Авто» (м. Косів) сучасним боксом для фарбування автомобілів. До складу рішення увійшли фарбувально-сушильна камера серії AKFS та два пости підготовки до фарбування серії APP-Standart. Такий малярний бокс для СТО забезпечує повний цикл кузовного ремонту: підготовку поверхні, фарбування та сушіння автомобілів. Обладнання змонтовано на металеві подіуми з решітчастою підлогою, що дозволило інтегрувати малярну ділянку у вже існуюче приміщення автосервісу без будівництва підземних вентиляційних каналів.
Про клієнта
Bosch Auto Service «ВБ Авто» — автосервіс у місті Косів (Івано-Франківська область), що входить до міжнародної мережі Bosch Car Service. Підприємство працює з 2008 року та спеціалізується на діагностиці, технічному обслуговуванні й ремонті автомобілів різних марок.
У зв’язку з розвитком напрямку кузовного ремонту керівництво компанії прийняло рішення створити сучасну малярну дільницю та встановити професійний бокс для фарбування автомобілів, який забезпечував би стабільну якість підготовки поверхні, фарбування та сушіння лакофарбових покриттів.
Ключовою вимогою проєкту була інтеграція обладнання у вже існуюче виробниче приміщення без виконання складних будівельних робіт.
Завдання проєкту
Перед інженерами TWEKO стояло завдання створити компактну та ефективну малярну дільницю з використанням професійної малярної камери для СТО, що забезпечує повний цикл кузовного ремонту.
- організувати технологічний процес підготовки, фарбування та сушіння автомобілів;
- забезпечити можливість паралельної підготовки двох автомобілів;
- інтегрувати обладнання у наявне приміщення без будівництва підземних каналів вентиляції;
- забезпечити ефективне видалення пилу та фарбового аерозолю;
- створити безпечні та комфортні умови праці для персоналу;
- оптимізувати логістику переміщення автомобілів між зонами підготовки та фарбування.
Для виконання цих завдань було розроблено комплексне рішення на базі камери AKFS-9 та двох постів підготовки APP-Standart.
Рішення
Інженери TWEKO запропонували комплекс малярного обладнання для СТО, що включає фарбувально-сушильну камеру для авто AKFS-9 та два пости підготовки APP-Standart. Така конфігурація формує повноцінний бокс для фарбування автомобілів із контрольованими параметрами вентиляції, освітлення та температури.
Обладнання встановлено на металеві каркаси-подіуми висотою 400 мм з решітчастою підлогою. Така конструкція дозволяє організувати витяжку повітря через підлогу без облаштування підземних каналів.
У робочій зоні формується вертикальний повітряний потік (Down Draft): очищене повітря подається через стельові фільтри, проходить через робочу зону та відводиться через підлогу разом із пилом і фарбовим аерозолем.
Два пости підготовки дозволяють виконувати шліфування, шпаклювання, нанесення ґрунтів і полірування одночасно для двох автомобілів, після чого транспортний засіб переміщується у фарбувально-сушильну камеру.
Ключові компоненти комплексу
| Компонент | Опис та функції |
|---|---|
| Фарбувально-сушильна камера AKFS-9 | Камера для нанесення лакофарбових матеріалів і сушіння покриттів автомобілів та деталей. Оснащена припливно-витяжною вентиляцією типу Down Draft, системою нагріву повітря з дизельним пальником, LED-освітленням та автоматизованим керуванням технологічними режимами. |
| Пости підготовки APP-Standart | Два пости для виконання операцій шліфування, шпаклювання, нанесення ґрунтів і полірування. Вертикальна схема вентиляції забезпечує рівномірний обдув робочої зони та ефективне видалення шліфувального пилу. |
| Металеві подіуми | Цільнометалеві каркаси з решітчастою підлогою висотою близько 400 мм, що дозволяють організувати витяжку повітря через підлогу без будівництва підземних каналів та забезпечують прямолінійний напрямок руху повітря у робочій зоні. |
| Система вентиляції | Припливно-витяжні вентиляційні установки забезпечують подачу очищеного повітря у робочу зону та ефективне видалення пилу й фарбового аерозолю. Параметри продуктивності та швидкості повітря наведені у таблиці технічних характеристик. |
| Система фільтрації | Стельові фільтруючі касети класу EU5 забезпечують подачу очищеного повітря у робочу зону. Конструкція системи вентиляції дозволяє підтримувати високий рівень чистоти повітря у зоні підготовки. |
| Пульт керування | Панель управління з кнопками Пуск / Стоп, індикацією режимів Робота / Аварія, керуванням освітленням постів та перемикачем режиму вентиляції і рециркуляції. Система забезпечує контроль роботи вентиляції та основних параметрів обладнання. |
| Система безпеки | Конструкція обладнання виконана з негорючих матеріалів та оснащена системою автоматичного пожежогасіння і захисного блокування, що запобігає аварійним режимам роботи. |
Технічні характеристики
| Параметр | Значення |
|---|---|
| Основні характеристики | |
| Модель фарбувально-сушильної камери | AKFS-9 |
| Кількість постів підготовки | 2 (APP-Standart) |
| Тип повітряного потоку | Down Draft |
| Габарити | |
| Габарити камери | 8100 × 4500 × 3500 мм |
| Розмір воріт | 3600 × 3000 мм |
| Висота подіуму | 400 мм |
| Вентиляція фарбувальної камери | |
| Продуктивність припливної вентиляції | до 23 000 м³/год |
| Продуктивність витяжної вентиляції | до 22 000 м³/год |
| Потужність вентиляторів | 11 кВт / 7,5 кВт |
| Вентиляція постів підготовки | |
| Продуктивність витяжної установки | до 18 000 м³/год |
| Потужність вентилятора | ≈5,5 кВт |
| Швидкість повітря у робочій зоні | ≈0,19 м/с |
| Системи камери | |
| Система нагріву | Дизельний пальник |
| Освітлення | LED (верхнє та бокове) |
Реалізація проєкту
Реалізація проєкту виконувалась поетапно та включала інженерний аналіз виробничого приміщення, розробку компонувального рішення малярної дільниці, виготовлення обладнання, монтаж та пусконалагоджувальні роботи. Усі етапи реалізації виконувались фахівцями компанії TWEKO у взаємодії з персоналом Bosch Auto Service «ВБ Авто».
На початковому етапі фахівці TWEKO виконали аналіз виробничого приміщення автосервісу та опрацювали компонувальне рішення розміщення малярної дільниці з урахуванням габаритів приміщення, логістики переміщення автомобілів і технологічних вимог до вентиляції та фільтрації повітря.
Особливу увагу було приділено інтеграції обладнання у вже існуюче приміщення без необхідності виконання підземних каналів вентиляції.
- аналіз габаритів виробничого приміщення автосервісу;
- розробку компонувального рішення малярної дільниці;
- визначення оптимального розміщення фарбувально-сушильної камери та постів підготовки;
- опрацювання системи вентиляції з використанням подіумної конструкції.
За результатами інженерного аналізу було запропоновано рішення з використанням металевих каркасів-подіумів із решітчастою підлогою, що дозволило організувати ефективну витяжку повітря без виконання складних будівельних робіт.
Обладнання для малярної дільниці було виготовлено на виробничих потужностях TWEKO відповідно до погодженого технічного завдання та проєктної документації.
До складу поставки увійшли:
- фарбувально-сушильна камера моделі AKFS-9;
- два пости підготовки до фарбування серії APP-Standart;
- вентиляційні установки та повітропроводи;
- система нагріву повітря з дизельним пальником і теплообмінником;
- пульт керування та система автоматичного контролю параметрів роботи обладнання.
Комплектація обладнання виконувалась поетапно з підготовкою вузлів до транспортування та подальшого монтажу на об’єкті замовника.

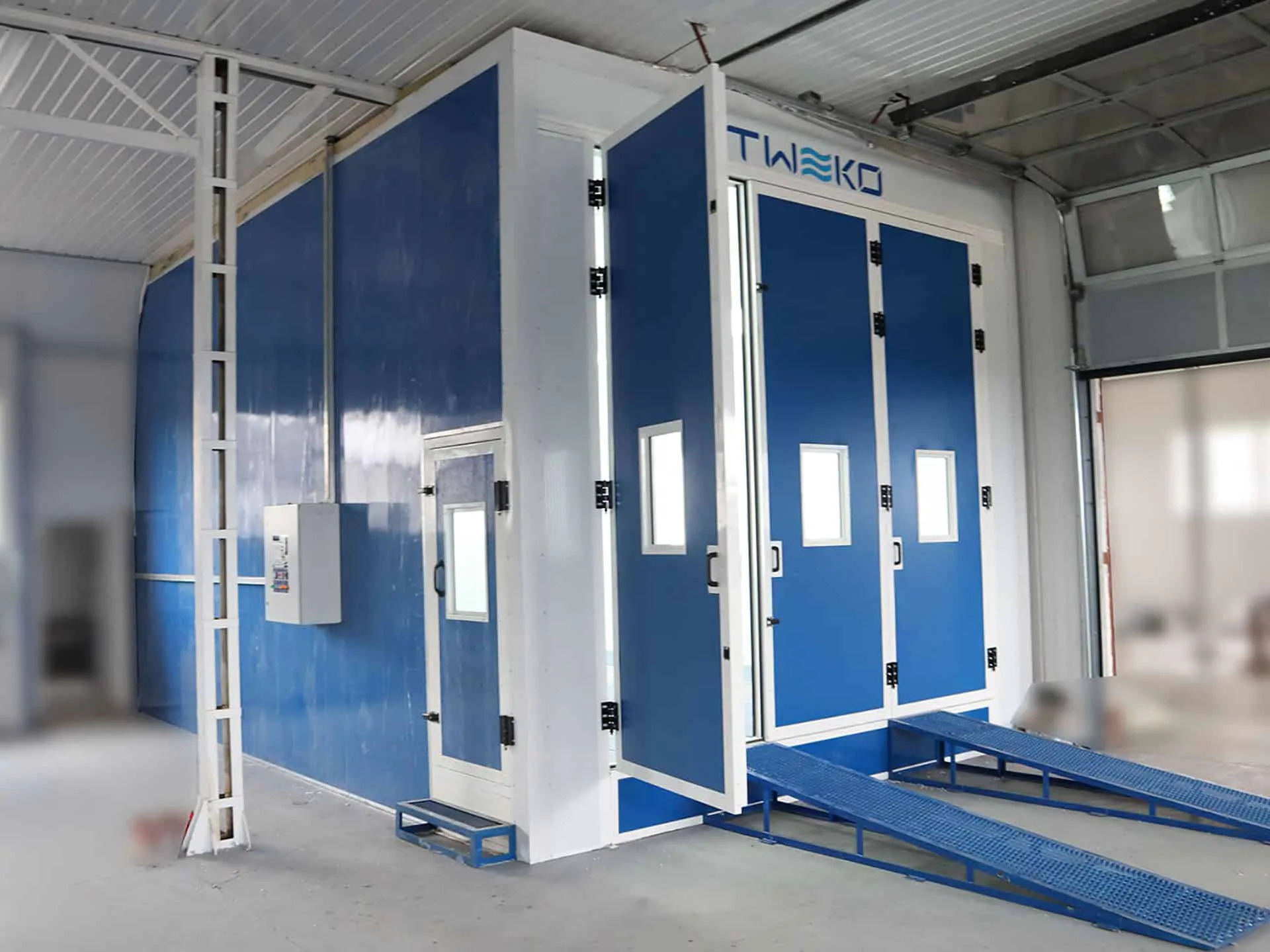

Після доставки обладнання на об’єкт було виконано монтаж металевих каркасів-подіумів, встановлення фарбувально-сушильної камери AKFS-9 та постів підготовки APP-Standart.
Подіумна конструкція дозволила організувати ефективну систему витяжної вентиляції через решітчасту підлогу без будівництва підземних каналів вентиляції.
- монтаж металевих каркасів-подіумів;
- встановлення кабіни фарбувально-сушильної камери;
- монтаж постів підготовки до фарбування;
- монтаж вентиляційних установок та повітропроводів;
- прокладання електричних комунікацій і підключення систем керування.
Компоновка обладнання була реалізована з урахуванням логістики переміщення автомобілів у межах малярної дільниці. Два пости підготовки дозволяють виконувати підготовчі операції паралельно для двох автомобілів.
Після завершення монтажу спеціалісти компанії TWEKO виконали комплекс пусконалагоджувальних робіт для перевірки та налаштування всіх систем малярного комплексу.
- перевірку роботи припливної та витяжної вентиляції;
- балансування повітряних потоків у робочих зонах;
- налаштування систем автоматики та контролю температури;
- тестування режимів фарбування та сушіння.
Після завершення пусконалагоджувальних робіт обладнання було введено в експлуатацію, а персонал автосервісу отримав інструктаж щодо правил експлуатації та технічного обслуговування комплексу.
Малярний комплекс було введено в експлуатацію у травні 2020 року. Персонал автосервісу отримав інструктаж щодо експлуатації обладнання та правил технічного обслуговування.
Принцип роботи комплексу
Підготовка автомобілів виконується на постах APP-Standart, де вертикальний повітряний потік видаляє пил під час шліфування та інших операцій.
Після завершення підготовки автомобіль переміщується у фарбувально-сушильну камеру AKFS-9, яка виконує функцію основного боксу для фарбування автомобілів. Під час фарбування система вентиляції Down Draft забезпечує рівномірний розподіл очищеного повітря та ефективне видалення фарбового аерозолю.
У режимі сушіння дизельний пальник нагріває повітря, яке циркулює у камері та забезпечує рівномірне висихання лакофарбового покриття.
Відео роботи малярної дільниці Bosch Auto Service «ВБ Авто» (м. Косів), оснащеної фарбувально-сушильною камерою AKFS-9 та постами підготовки APP-Standart від TWEKO.
Обслуговування і безпека
Фільтраційні елементи мають модульну конструкцію та швидко замінюються під час регламентного обслуговування. Система контролю тиску дозволяє своєчасно визначати необхідність заміни фільтрів.
Автоматична система керування контролює температуру, тиск і режими роботи обладнання. Захист забезпечують датчики температури, пресостати, теплові реле та автоматичні вимикачі.
Результати
- Повний цикл кузовного ремонту у межах одного виробничого простору.
- Підвищення продуктивності завдяки одночасній роботі двох постів підготовки.
- Стабільна якість фарбування завдяки чистому повітряному середовищу.
- Скорочення будівельних робіт завдяки подіумній системі монтажу.
- Комфортні умови праці для малярів.

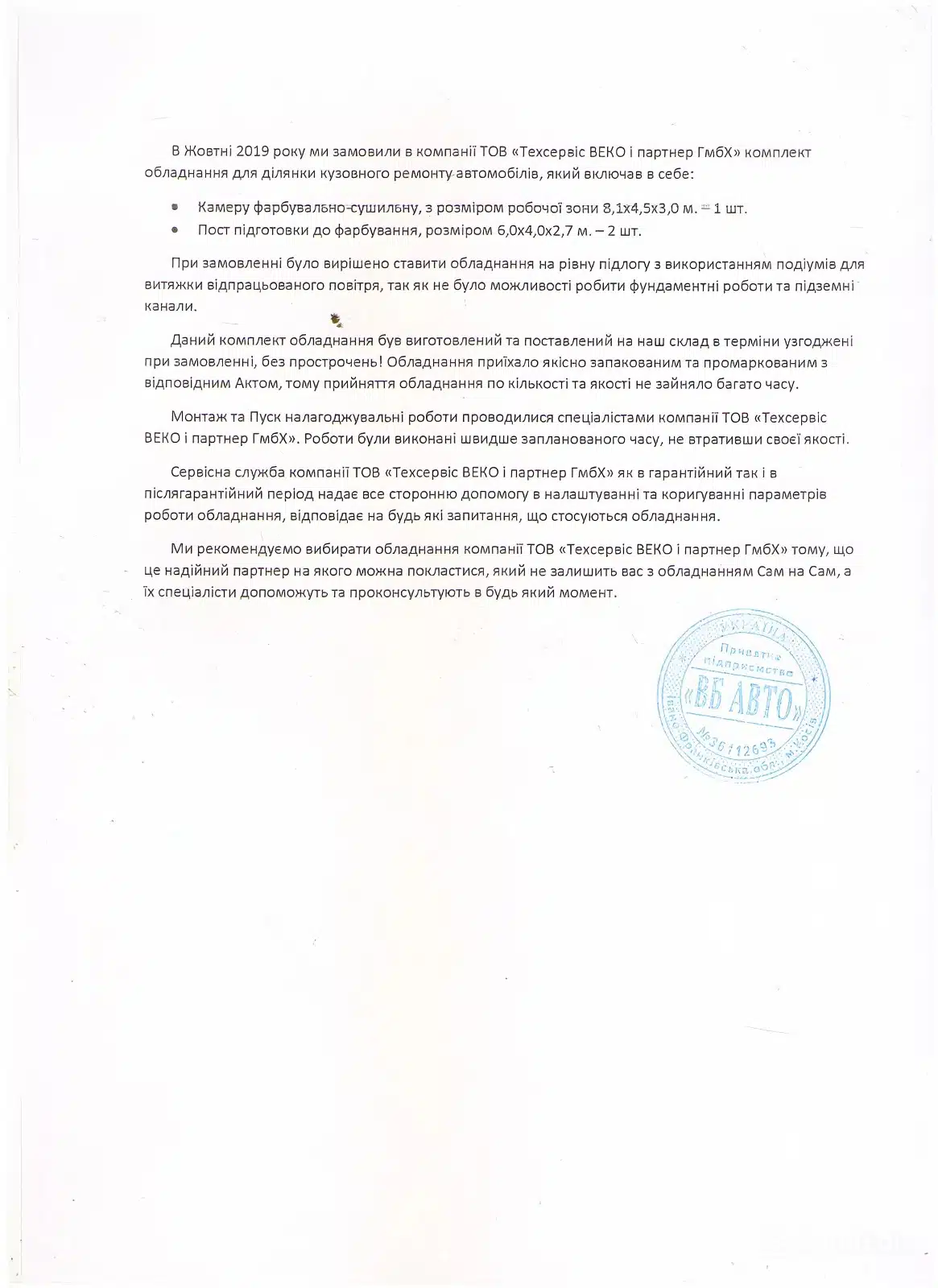

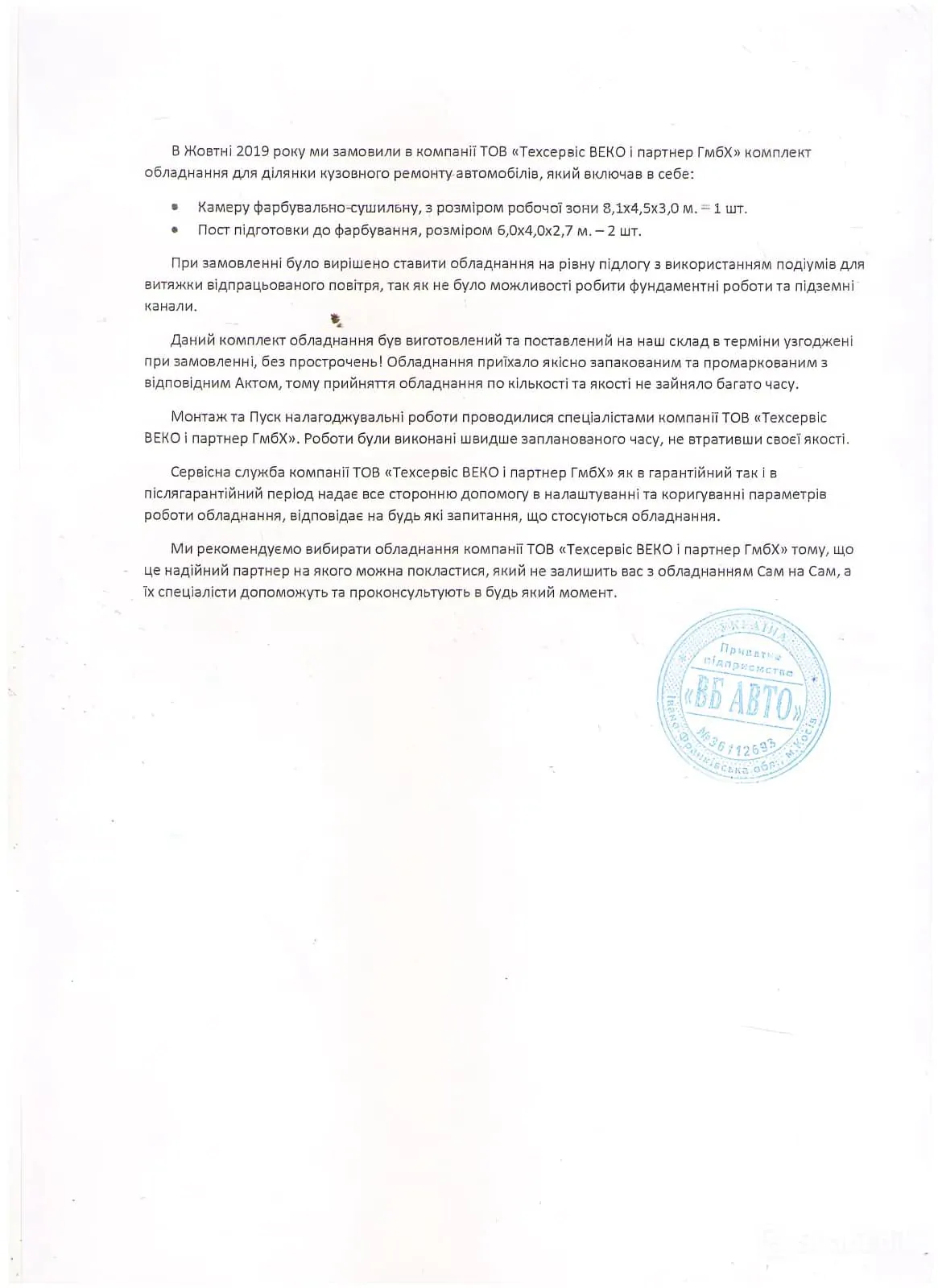

Комплект обладнання був виготовлений та поставлений у погоджені строки. Монтаж і пусконалагоджувальні роботи виконані спеціалістами компанії швидше запланованого терміну без втрати якості.
Сервісна служба компанії забезпечує повну технічну підтримку як у гарантійний, так і у післягарантійний період. Ми рекомендуємо компанію як надійного партнера, на якого можна покластися.
Bosch Auto Service «ВБ Авто», м. Косів, 2020Висновок
Проєкт для Bosch Auto Service «ВБ Авто» демонструє можливості комплексних інженерних рішень TWEKO для автосервісних підприємств. Використання фарбувально-сушильної камери AKFS-9 у поєднанні з постами підготовки APP-Standart дозволило створити сучасний бокс для фарбування автомобілів для СТО, що забезпечує стабільну якість кузовного ремонту та ефективну організацію малярних робіт.
